第4节 电流的测量

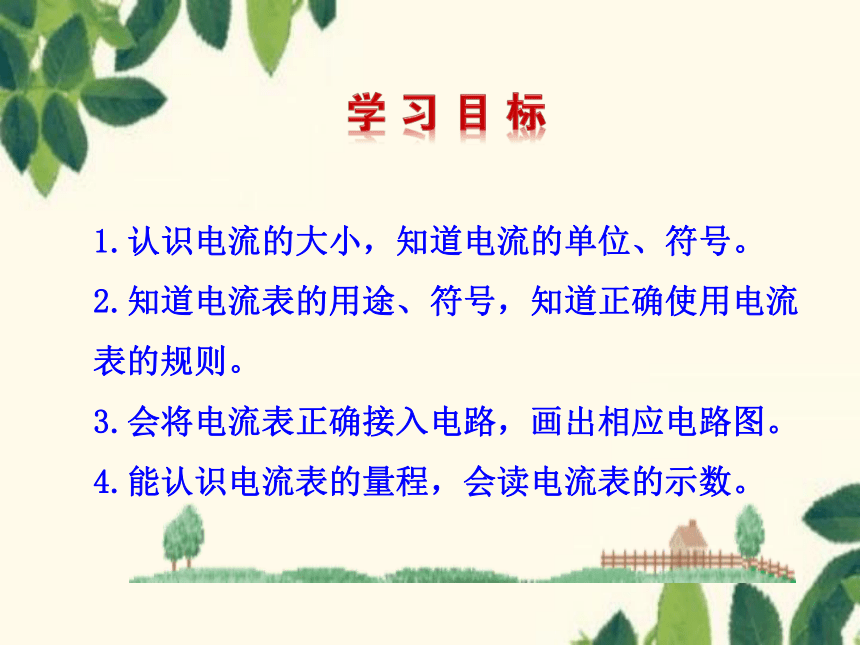

1.认识电流的大小，知道电流的单位、符号。
2.知道电流表的用途、符号，知道正确使用电流表的规则。
3.会将电流表正确接入电路，画出相应电路图。
4.能认识电流表的量程，会读电流表的示数。

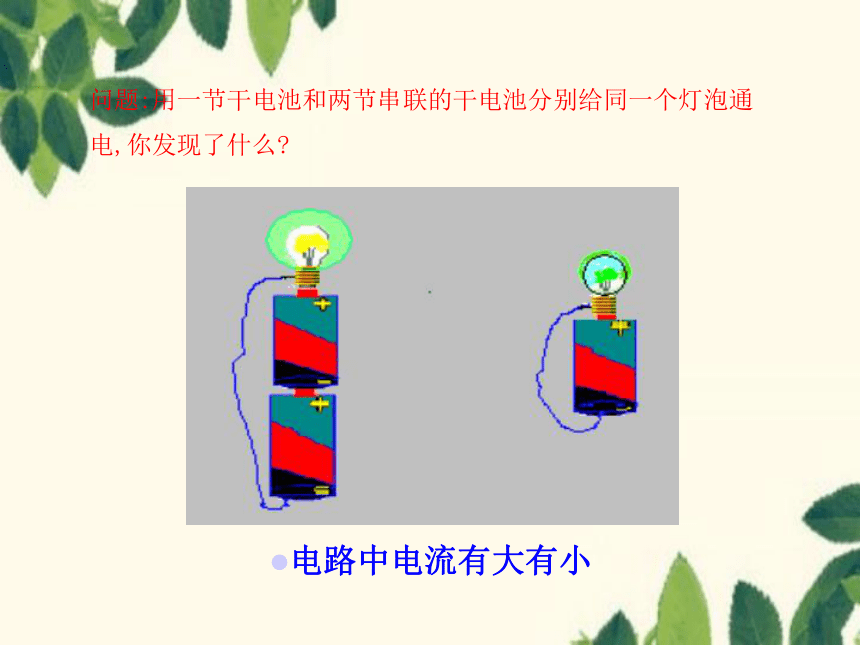

问题:用一节干电池和两节串联的干电池分别给同一个灯泡通电,你发现了什么
电路中电流有大有小
黑夜闪电的光亮和街上彩灯的闪亮对比
手电筒的光亮和汽车前灯的光亮对比
3、单位换算
1A=103mA=106μA
1mA=103μA 1A=106μA
一、电流的强弱
1、电流(I)是表示电流强弱的物理量
2、单位:安培 简称：安 符号：A
常用单位：毫安（mA）、微安(μA)
手机待机 15-50mA
电子表 1.5-2μA
常见电流值

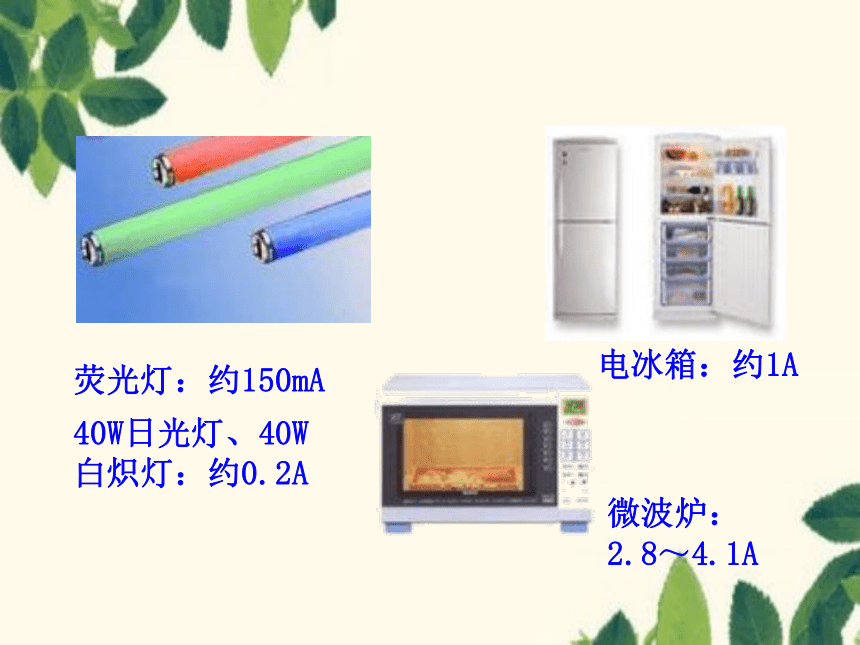

荧光灯：约150mA
微波炉：2.8～4.1A
电冰箱：约1A
40W日光灯、40W白炽灯：约0.2A
电饭煲：3.2～4.5A
柜式空调：约10A
高压输电线：约200A
闪电：（2～20）×104A
法国物理学家
安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
几种常见的电流表
实验室用电流表
教学电流表
灵敏电流表
学生电流表
电流表
二、电流表的测量
外观
接线柱
量程
分度值
1.观察电流表
2.电流表的读数
3.电流表使用规则
电流表必须串联在电路中。
电流不能超过其量程。
电流从“＋”接线柱流入电流表，从“－”接线柱流出电流表。
电流表绝对不允许不经用电器直接连在电源两极上。
调节点
使用前检查
指针是否
调零
测量通过小灯
泡的电流时,
电流表的接法
要测量某一部分电路中的电流，必须把电流表串联在这部分电路里
测量L1支路
中电流时，
电流表的接法
测量L2支路
中电流时,
电流表的接法
必须使电流从“+”接线柱流进电流表从“-”接线柱流出电流表
绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则电流表将很快被烧坏
被测电流超过电流表的量程时，不仅测不出电流值，电流表的指针还会被打弯，甚至会烧坏电流表。在不能预先估计被测电流大小的情况下，要先用电路的一个线头迅速试触电流表的接线柱，看看指针的偏转是否在量程之内。
试触
试触法选量程
如图所示是测量通过小灯泡电流的四个电路图，其中
接法正确的是（ ）
C
A
A
A
A
A
B
C
D
电流
定义：
概念
表示电流强弱的物理量，用I表示
安培，简称安，用A表示
单位：
仪器：
连接方法
电流正入负出
串联在电路中
测量
符号
电流表
使用
A
不超量程
不能与电源直接相连
国际：
常用：
毫安（mA）和微安（μA ）
1．关于电流表的使用，下列说法中不正确的（ ）
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不可预先估计时，要用试触的方法来选定合适的量程
D．绝不允许不经过用电器把电流表直接接到电源的两极上
B
2．某学生使用电流表时，根据电路中的待测电流，应选
用0～0．6A的量程，但误将“-”和“3”两接线柱接入电
路。这样做的结果是（ ）
A．指针摆动角度大
B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表
D．指针摆动角度小，读数不精确
D
3．在如图所示的几种电路中，电流表只测流经L2的
电流的是（ ）
B
5.图中电流表的示数是 A.
2.5
4.如图所示，下列用电器的额定电流最接近4A的是（ ）
D
