2022-2023学年人教版八年级物理上册5.3 凸透镜成像的规律 同步测试（无答案）

人教版八年级物理
5.3 凸透镜成像的规律 同步测试（二）
一．选择题
1．将一支蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到烛焰清晰的像。若要使墙壁上所成的像变小，下列做法可行的是（　　）
A．只将蜡烛向左移动 B．只将烧瓶向右移动
C．蜡烛适当向左移动，烧瓶则向右移动 D．蜡烛适当向右移动，烧瓶也向右移动
2．在济南很多住宅小区门口都安装了智能车牌识别系统，如图所示，该系统的摄像机可以自动将镜头前的车牌信息，通过信号线传递到计算机，实现自动放行，极大的提高了通行效率．该系统的摄像机镜头相当于（ ）
A．平面镜 B．凹透镜 C．凸透镜 D．球面镜
3．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（　　）
A． B． C． D．
4．将一蜡烛放在装满水的烧瓶前，调整蜡烛和烧瓶至如图甲所示位置，在墙壁上得到烛焰清晰的像。根据图乙中四种烛焰成像的形状，哪一种是墙壁上烛焰的像（　　）
A． B． C． D．

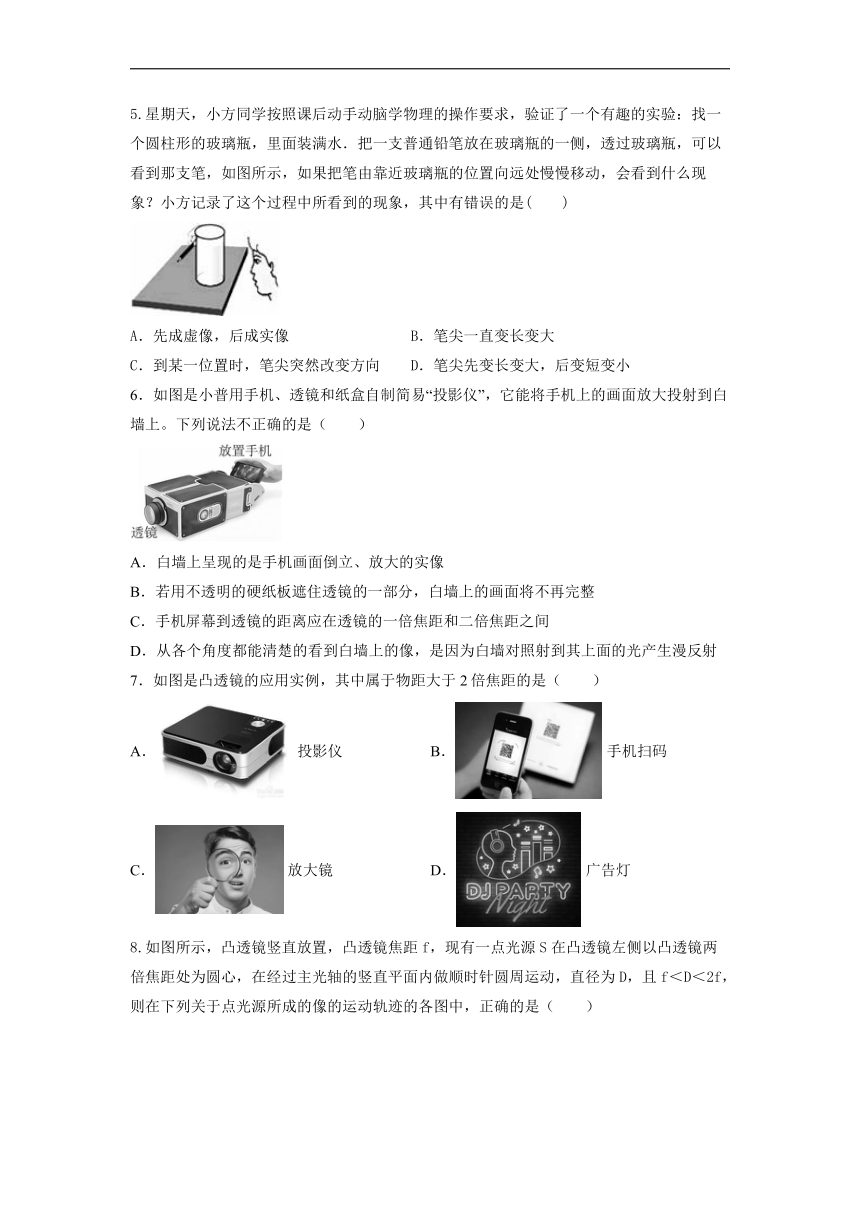

5.星期天，小方同学按照课后动手动脑学物理的操作要求，验证了一个有趣的实验：找一个圆柱形的玻璃瓶，里面装满水．把一支普通铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔，如图所示，如果把笔由靠近玻璃瓶的位置向远处慢慢移动，会看到什么现象？小方记录了这个过程中所看到的现象，其中有错误的是( )
A．先成虚像，后成实像 B．笔尖一直变长变大
C．到某一位置时，笔尖突然改变方向 D．笔尖先变长变大，后变短变小
6．如图是小普用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确的是（　　）
A．白墙上呈现的是手机画面倒立、放大的实像
B．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整
C．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间
D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射
7．如图是凸透镜的应用实例，其中属于物距大于2倍焦距的是（　　）
A． 投影仪 B． 手机扫码
C． 放大镜 D． 广告灯
8.如图所示，凸透镜竖直放置，凸透镜焦距f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，直径为D，且f＜D＜2f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是（ ）
A． B． C． D．
二．填空题
9 如图所示，在用光具座研究凸透镜成像规律的实验时，保持凸透镜位置不变，先后把烛焰放在、、、各点，并分别调整光屏的位置，则烛焰放在点______，屏上出现的像最小。烛焰放在______点时，屏上出现清晰的像，且屏距凸透镜最远。由此可以判断，保持凸透镜位置不变，将蜡烛从点向点移动的过程中，所成的像______；像到透镜的距离______选填“变大“变小”或“不变”。
10．如图所示为某款智能无针疫苗注射机器人，通过一个简单的三维点云相机对人体进行拍摄，准确识别疫苗注射部位及注射角度，云相机的镜头相当于一个________透镜，拍摄识别时，云相机和人体之间的距离应满足________（选填“u>2f”“f11． “天宫课堂”第一课于12月9日下午15∶40正式开讲，神舟十三号乘组航天员翟志刚、王亚平、叶光富在中国空间站进行太空授课。王亚平在一个水膜上注水，让它变成一个大水球，我们会看到一个倒立、放大的 ___________（填“实”或“虚”）像，如图甲所示，这是凸透镜成像的结果。再往水球中注入一个气泡，王亚平在水球中形成一正一反两个像，如图乙所示，中间气泡中形成的缩小的正像 ___________（填“是”或“不是”）凸透镜成像的结果，反像是水球所成的倒立、缩小的实像，此时王亚平应在这个水球所形成的凸透镜的二倍焦距之 ___________（填“外”或“内”）。
12．如图，小宇用凸透镜观察窗外远处的景物时，他______（选填“能”或“不能”）看到景物所成的实像，此时凸透镜成像的原理与______（选填“照相机”、“投影仪”或“放大镜”）成像原理相同。
13．二维码在现代生活中随处可见。用手机扫描二维码时，手机的镜头相当于______透镜，二维码图案通过手机镜头成______（选填“实”或“虚”）像。如图所示是时下流行的用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了______（选填“物距”或“像距”）。
三．实验探究题
14 在探究“凸透镜成像规律”的实验中，将凸透镜固定在光具座上刻度线处不动，移动蜡烛和光屏至如图所示的位置时，在光屏上得到烛焰清晰的像。
该凸透镜的焦距为______。
保持透镜在刻度线不动，如果想在光屏上得到更大的清晰的像，应进行的操作是______选填符号。
A.蜡烛和光屏都向左移
B.蜡烛和光屏都向右移
C.蜡烛左移，光屏右移
将蜡烛移到刻度线外，烛焰所成的像是______填“放大”、“缩小”或“等大”的，生活中的______填“照相机”、“投影仪”或“放大镜”利用了该原理工作。
在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了。将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是______填“凸透镜”或“凹透镜”，可用于矫正______填“近视眼”或“远视眼”。
蜡烛随着燃烧而变短，为了使俊仍能成在光屏中央，这时需要______填“向上”或“向下”移动光屏。
15某兴趣小组在“探究凸透镜成像规律”的实验中，凸透镜焦距为。
如图甲所示，凸透镜固定在，点燃的蜡烛固定在，移动光屏找到清晰的蜡烛的像，这个像是图乙中的______，利用此原理可以制成______选填“照相机”、“幻灯片”、“放大镜”。若保持蜡烛和光屏位置不变，移动凸透镜，______“可以”或“不可以”在光屏上再次呈现清晰的像。
如图甲，用遮光板遮住蜡烛一部分，光屏上的像相比原来的像会______选填“变暗”、“缩小”或“不完整”。
图甲，将蜡烛移至处，光屏上成______“缩小”、“等大”或“放大”的像。此时，若将烛焰中心下降，像向上移动的距离______选填“大于”“小于”或“等于”。
某小组实验器材放置如图丙，移动光屏，观察到光屏上只能出现______“亮斑”、“缩小实像”或“放大虚像”，而人眼在图中处应向______选填“左”或“右”看才能观察到烛焰的像。
某组同学使用焦距为的凸透镜，把蜡烛依次放在、位置，在坐标纸上记录了光屏上像的大小。如图丁、分别表示蜡烛在、处所成的像。跟同学们交流后，发现：
成倒立放大实像，物距与焦距的条件是______；
成实像时，物距减小，像距______。
