第一节 电压

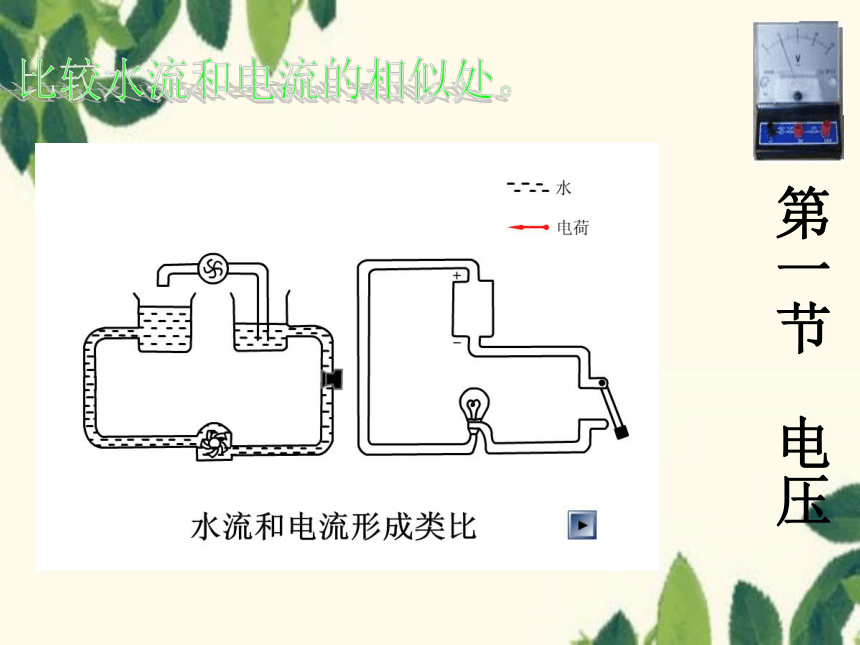

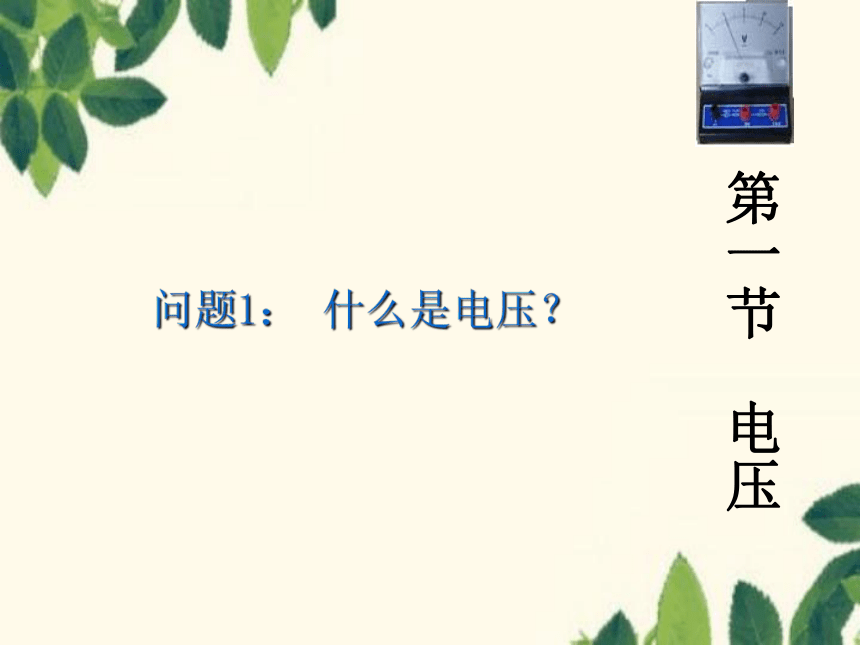

问题1: 什么是电压?
第一节 电压

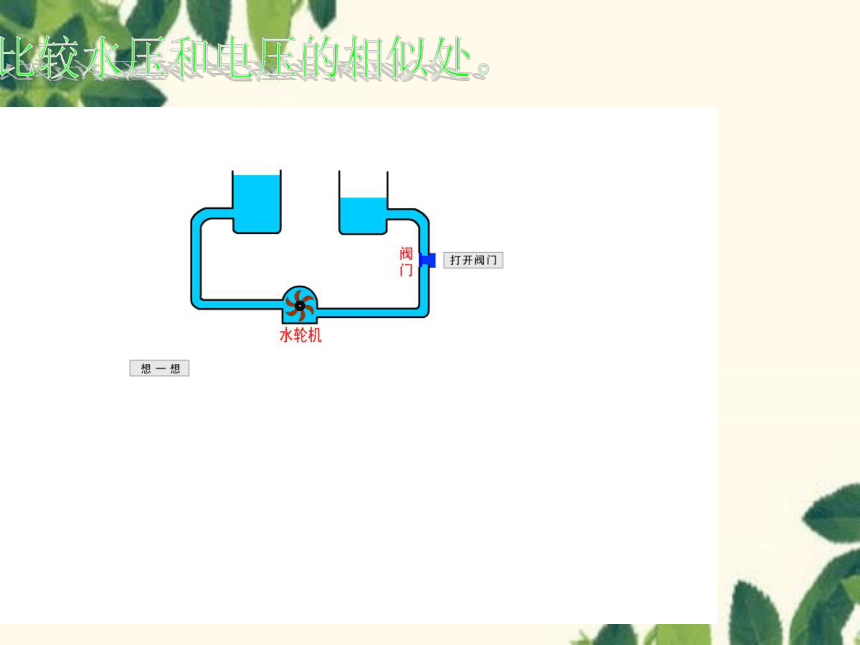

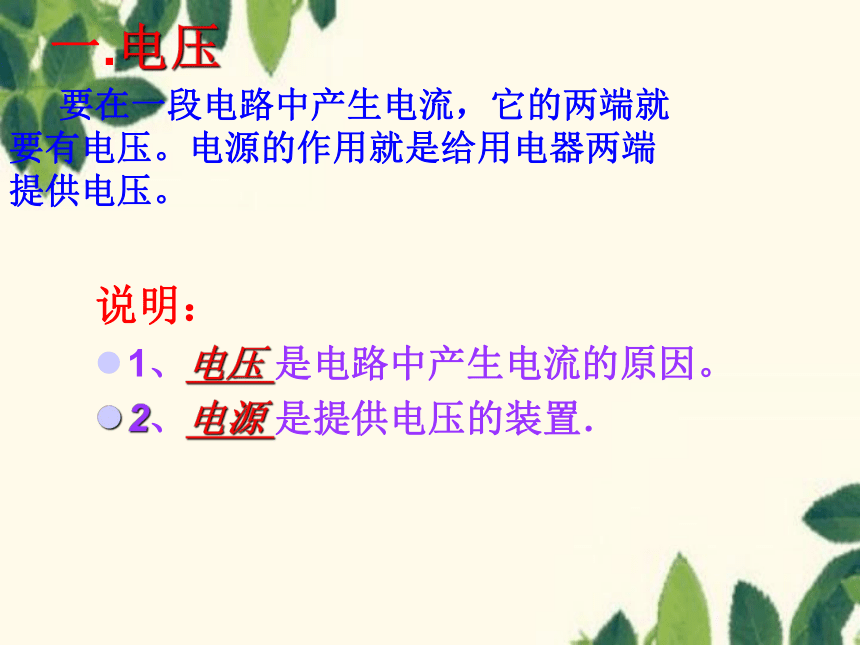

要在一段电路中产生电流,它的两端就要有电压。电源的作用就是给用电器两端提供电压。
说明:
1、电压 是电路中产生电流的原因。
2、电源 是提供电压的装置.
一.电压

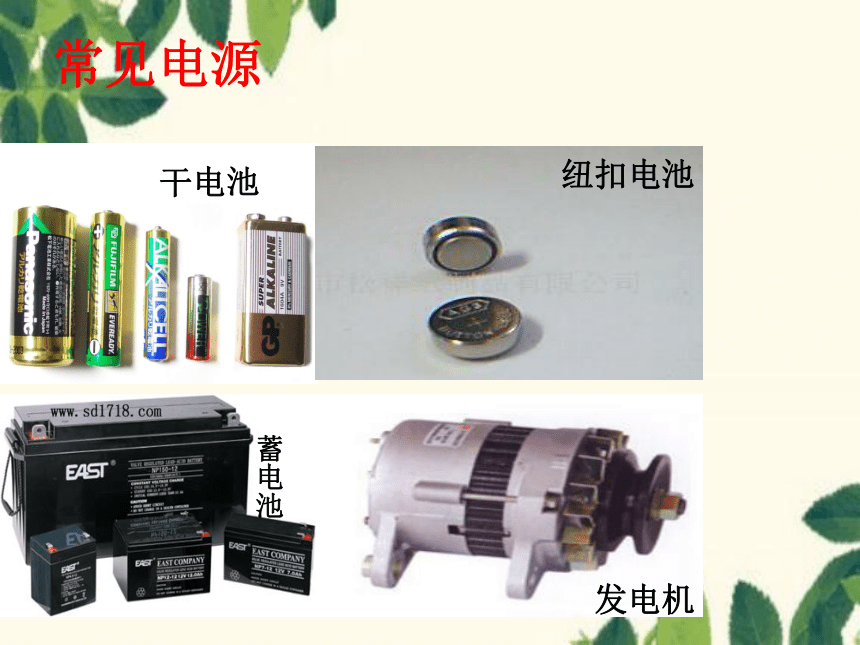

常见电源
发电机
干电池
纽扣电池
蓄电池

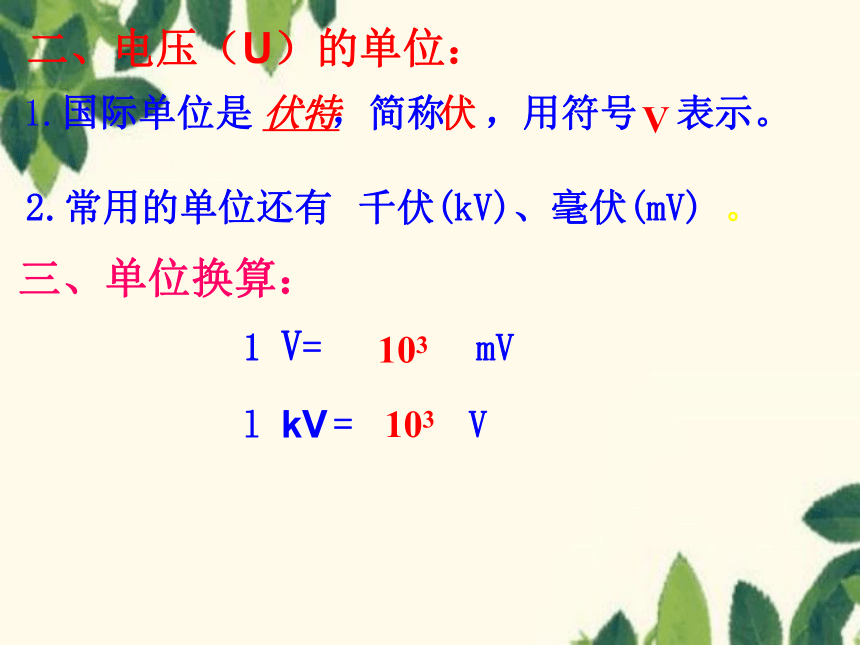

1.国际单位是 ,简称 ,用符号 表示。
伏特
伏
V
2.常用的单位还有
千伏(kV)、毫伏(mV) 。
l kV = V
103
1 V= mV
103
二、电压(U)的单位:
三、单位换算:

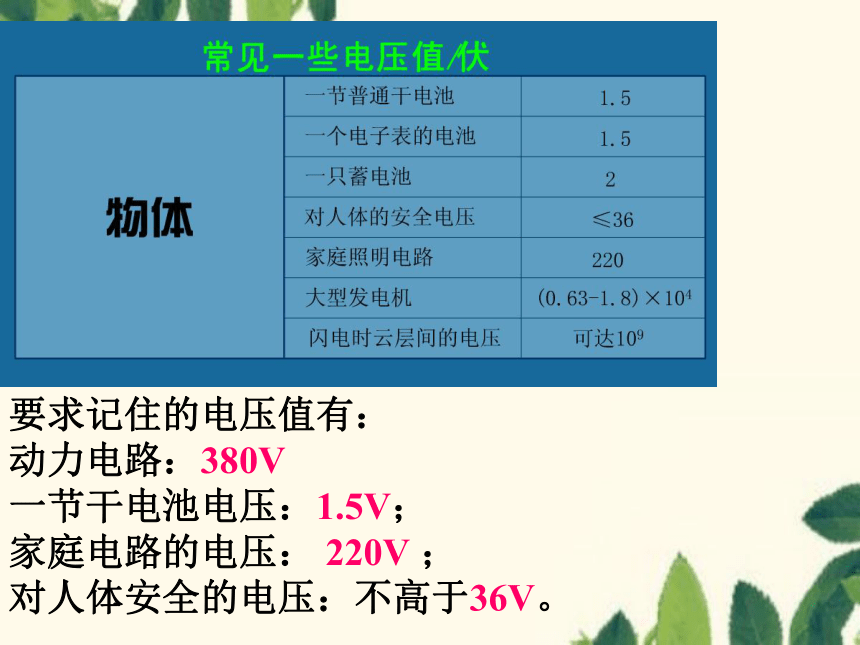

要求记住的电压值有:
动力电路:380V
一节干电池电压:1.5V;
家庭电路的电压: 220V ;
对人体安全的电压:不高于36V。
问题2: 怎么测量电压?
活动一:观察电压表的外形并和电流表对比
第一节 电压
中间的旋钮可以调零
活动二:观察电压表,认清量程和分度值,
练习读数
如果用“-”和“15”两接线柱,电压表使用的量程是 v,每大格表示 v,每小格表示 v。
如果接“-”和“3”两接线柱,电压表使用的量程是 v,每大格表示 v, 每小格表示 v.
0--3
1
0.1
5
0.5
0-15
第一节 电压
活动三:正确使用电压表
认真阅读课文中电压表的使用说明书,明确电压表的连接方法。
思考:电压表是否可以
直测电源电压。
电压表
并联
正接线柱流入
负接线柱流出
不超量程
可以
判断下列电压表的连接是否正确
判断下列电压表分别测的是谁的电压?
电流表 电压表
符号
接线柱
量程
分度值
使
用
规
则
电流表——电压表
3个
3个
0-3A 和 0-0.6A
0.1A 和 0.02A
1、串联在电路中
2、 “+” 入“-”出
3、被测电流不能超出电流表量程(试触)
4、不允许把电流表直接接到电源的两极。
0-3V 和 0-15V
0.1V 和 0.5V
1、并联在电路中
2、 “+” 入“-”出
3、被测电压不能超出电压表量程(试触)
A
V
4、电压表可以直接接到电源两极
下图是用电压表测量小灯泡 电压的电路图,
其中正确的是 ( )
B
·
反馈练习
怎么判断它的正负极?
谈一谈:
我学习这节课的收获
收获平台
1 、电压的概念 、单位 、生活中常见的电压。
2、电压表的使用方法。
