第十六章 电压 电阻 综合复习题 2021－2022学年广西各地人教版九年级物理期末试题选编（含答案）

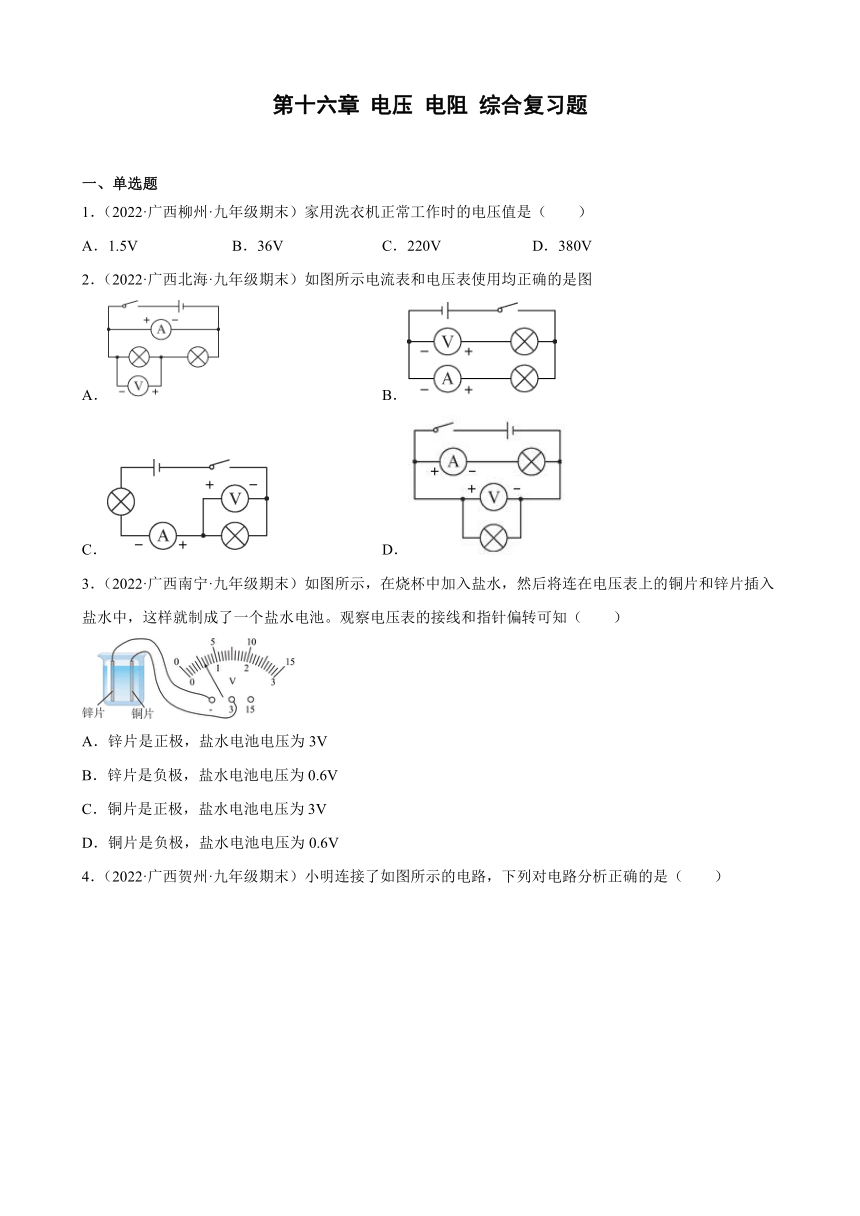

第十六章 电压 电阻 综合复习题
一、单选题
1．（2022·广西柳州·九年级期末）家用洗衣机正常工作时的电压值是（　　）
A．1.5V B．36V C．220V D．380V
2．（2022·广西北海·九年级期末）如图所示电流表和电压表使用均正确的是图
A． B．
C． D．
3．（2022·广西南宁·九年级期末）如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知（　　）
A．锌片是正极，盐水电池电压为3V
B．锌片是负极，盐水电池电压为0.6V
C．铜片是正极，盐水电池电压为3V
D．铜片是负极，盐水电池电压为0.6V

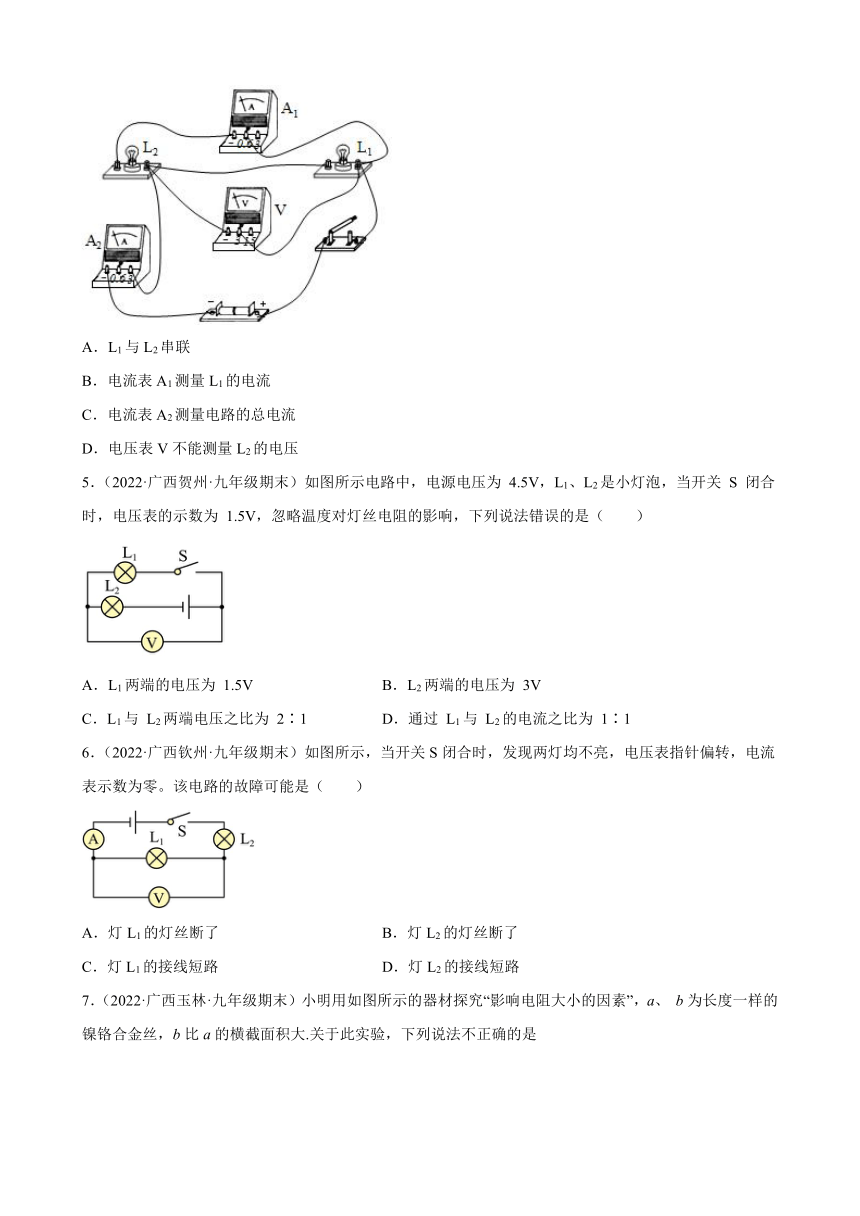

4．（2022·广西贺州·九年级期末）小明连接了如图所示的电路，下列对电路分析正确的是（　　）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
5．（2022·广西贺州·九年级期末）如图所示电路中，电源电压为 4.5V，L1、L2是小灯泡，当开关 S 闭合时，电压表的示数为 1.5V，忽略温度对灯丝电阻的影响，下列说法错误的是（　　）
A．L1两端的电压为 1.5V B．L2两端的电压为 3V
C．L1与 L2两端电压之比为 2∶1 D．通过 L1与 L2的电流之比为 1∶1
6．（2022·广西钦州·九年级期末）如图所示，当开关S闭合时，发现两灯均不亮，电压表指针偏转，电流表示数为零。该电路的故障可能是（　　）
A．灯L1的灯丝断了 B．灯L2的灯丝断了
C．灯L1的接线短路 D．灯L2的接线短路

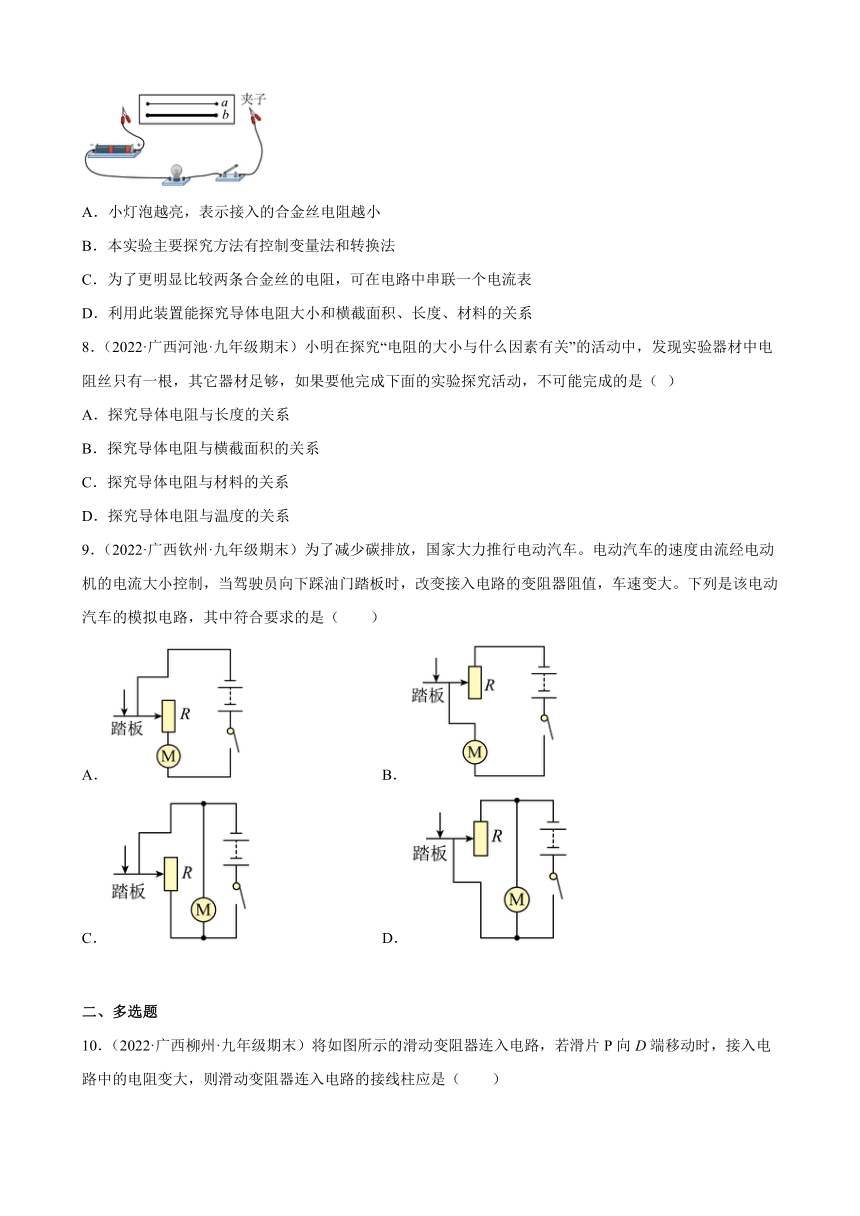

7．（2022·广西玉林·九年级期末）小明用如图所示的器材探究“影响电阻大小的因素”，a、 b为长度一样的镍铬合金丝，b比a的横截面积大.关于此实验，下列说法不正确的是
A．小灯泡越亮，表示接入的合金丝电阻越小
B．本实验主要探究方法有控制变量法和转换法
C．为了更明显比较两条合金丝的电阻，可在电路中串联一个电流表
D．利用此装置能探究导体电阻大小和横截面积、长度、材料的关系
8．（2022·广西河池·九年级期末）小明在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，不可能完成的是（ ）
A．探究导体电阻与长度的关系
B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
9．（2022·广西钦州·九年级期末）为了减少碳排放，国家大力推行电动汽车。电动汽车的速度由流经电动机的电流大小控制，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大。下列是该电动汽车的模拟电路，其中符合要求的是（　　）
A． B．
C． D．
二、多选题
10．（2022·广西柳州·九年级期末）将如图所示的滑动变阻器连入电路，若滑片P向D端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（　　）
A．A和D B．A和C C．B和D D．B和C
三、填空题
11．（2022·广西南宁·九年级期末）一节干电池的电压是______V，我国家庭电路的电压是_______V。
12．（2022·广西钦州·九年级期末）如图所示的电路中开关闭合后两灯均能发光，则表1为______；表2为______。（均选填“电流表”或“电压表”）
13．（2022·广西百色·九年级期末）如图所示，已知电源电压为4.5V，开关闭合后电压表的示数为2.5V，L2两端电压为 _____，闭合开关前后电压表示数 _____。（选填：变大，变小，或者不变）
14．（2022·广西来宾·九年级期末）如图所示电路，电源电压为3V且保持不变。当闭合开关S时，电压表的示数为1V，则灯L2两端的电压为 ______V；若断开开关S，则灯L1将 ______（选填“不能发光”或“仍能发光”），电压表的示数将 ______（选填“变大”、“变小”或“不变”）。
15．（2022·广西北海·九年级期末）小亮用电池、灯泡和铅笔芯连接了如图所示的电路，调节铅笔芯右端夹子的位置，使小灯泡L刚好不发光；然后用点燃的酒精灯对铅笔芯加热，可观察到小灯泡L逐渐变亮，说明此时铅笔芯的电阻变________，这个实验说明了电阻与_______有关。
16．（2022·广西北海·九年级期末）如图所示，用电池组、电流表、横截面积相同的电阻丝（已除去绝缘漆）和带有金属夹的导线，可以研究导体电阻的大小跟______的关系，还可以研究导体电阻的大小跟______的关系，电阻大小是通过观察______知道的，我们把这种方法称为转换法。
17．（2022·广西河池·九年级期末）如图所示的是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_____，从而减小了导线的_____，以达到减少输电线上电能损失的目的。
四、作图题
18．（2022·广西柳州·九年级期末）在如图所示的圆圈内，分别填入字母”V”或”A”，使得开关S闭合后，两灯均能发光；
19．（2022·广西钦州·九年级期末）用笔画线来表示导线连接如图的电路，使滑动变阻器能控制灯泡的亮度。
20．（2022·广西河池·九年级期末）以笔画线代替导线，完成图中的电路连接，使滑片向右滑动时灯泡变亮。
五、实验题
21．（2022·广西贵港·九年级期末）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
22．（2022·广西柳州·九年级期末）“探究串联电路中电压的规律”的实验电路如图甲所示。
（1）为了使研究得出的结论具有普遍性，L1、L2应该选取 ___________（选填“相同”或“不同”）规格的灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更精确，他应该 ___________；
（3）测出L1两端的电压后，接着测量L2两端的电压。小明断开开关，准备拆下电压表，改接在B、C之间，小聪认为这样操作太麻烦，只需将电压表左端接在A点的线改接到C点即可。小聪的办法是否正确？为什么？答：___________，理由是 ___________；
小组 L1两端电压/V L2两端电压/V 串联总电压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.8 1.2 3.0
（4）现选录三个小组的数据如表。分析表中可以得出结论：在误差允许的范围内，串联电路两端的总电压 ___________，各部分电路两端电压 ___________。
参考答案：
1．C
【详解】根据生活常识可知，家庭电路电压为220V，洗衣机是接在家庭电路中工作的，故其正常工作的电压值为220V。故只有C符合题意，ABD不符合题意。
故选C。
2．D
【详解】A．因为电流表并联在了电源两端，因此闭合开关后会形成电源短路，电压表正负接线柱错误，故A错误；
B．电压表与灯串联，故B错误；
C．电流是从电流表的负接线柱流入，正接线柱流出的，故C错误；
D．电压表和电流表的都符合接线原则，故D正确；
故选D。
【点睛】电流表、电压表接入电路时应注意以下三个方面：一是量程的选择；二是电表的连接的方式，电流表与待电路串联，电压表与待测电路并联；三是电流的流向，电流从正接线柱流入，负接线柱流出。
3．B
【详解】锌片与电压表的负接线柱相连，是盐水电池的负极，此时电压表选择的是小量程，分度值为0.1V，故电池的电压
故ACD不符合题意，B符合题意。
故选B。
4．C
【详解】ABC．由图可知，灯泡L1与L2并联，电流表A1测量通过L2的电流，电流表A2在干路中，测量电路的总电流，故AB错误，C正确；
D．电压表测量L2两端的电压，故D错误。
故选C。
5．C
【详解】由电路图可知，两灯泡串联，电压表测L1两端的电压；
ABC．电源电压为4.5V时，电压表的示数为1.5V，即L1两端的电压为U1=1.5V；因串联电路中总电压等于各分电压之和，所以L2两端的电压
U2=U-U1=4.5V-1.5V=3V
则L1与 L2两端电压之比
U1∶U2=1.5V∶3V=1∶2
故AB正确，不符合题意，C错误，符合题意；
D．因串联电路中各处的电流相等，所以通过L1与L2的电流之比为1∶1，故D正确，不符合题意。
故选C。
6．A
【详解】A．灯L1的灯丝断了后，电压表串联在电路中，电压表指针偏转接近电源电压，电流表示数为零，故A符合题意；
B．灯L2的灯丝断了后，电路断路，两表均无示数，故B不符合题意；
C．灯L1的接线短路后，电压表被短路无示数，故C不符合题意；
D．灯L2的接线短路后，两表均有示数，故D不符合题意。
故选A。
7．D
【详解】A．此实验中，小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A正确，不符合题意；
B．两根电阻丝的材料一样，横截面积不同，运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系；运用转换法，电阻的大小通过比较小灯泡的亮度来判断；所以，本实验主要探究方法有控制变量法和转换法，故B正确，不符合题意；
C．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C正确，不符合题意；
D．根据控制变量法可知，探究导体电阻大小和材料的关系，应改变导体的材料，而由题知a、b两合金丝的材料相同，所以，不能探究导体电阻大小和材料的关系，故D错误，符合题意．
8．C
【详解】A．可以把电阻丝弄成长短不同的两段，探究电阻与长度的关系，故A可能完成；
B．把电阻丝分成长度相等的两段，首先一段电阻丝单独接入电路使用，然后把两段并联在一起同时接入电路，此时可探究电阻与横截面积的关系，故B可能完成；
C．由于无法改变导体的材料，所以无法探究电阻与导体材料的关系，故C不可能完成；
D．可以通过给电阻丝加热来探究电阻与温度的关系，故D可能完成。
故选C。
9．A
【分析】当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，车速变大，表明通过电动机的电流变大，据此分析。根据题意可知，当驾驶员向下踩油门踏板时，改变接入电路的变阻器阻值，通过电动机的电流变大。
【详解】A．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻减小，根据欧姆定律可知，电流变大，故A符合题意；
B．滑动变阻器与电动机串联接入电路中，踏板向下移动，滑动变阻器接入电路电阻变大，根据欧姆定律可知，电流变小，故B不符合题意；
C．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故C不符合题意；
D．滑动变阻器与电动机并联接入电路中，踏板向下移动，根据并联电路特点可知，各支路互不影响，通过电动机的电流不变，故D不符合题意。
故选A。
【点睛】本题考查了电路图的设计，明确电路的连接方式和串并联电路的特点是解题的关键。
10．AB
【详解】滑动变阻器应一上一下连接，当滑动变阻器的滑片P向D端移动时，接入电路中的电阻变大，则接入电路的电阻丝变长，下方需要接入A接线柱才能满足题意，上面的接线柱接入C或D，即接A和C或A和D，综上可知，故AB符合题意，BD不符合题意。
故选AB。
11． 1.5 220
【详解】[1]一节新干电池电压是1.5V。
[2]我国家庭电路的电压是220V。
12． 电流表 电压表
【详解】[1][2]若表2是电流表，则闭合开关S后，电源会被短路，所以表2一定是电压表，此时当表1是电流表时，电路才能正常工作，两个灯泡并联且均能发光。
13． 2V 变小
【详解】[1]由图知，开关闭合后，两灯串联，电压表测L1两端电压，即U1＝2.5V，串联电路中，电源电压等于各用电器两端电压之和，所以L2两端电压
U2＝U﹣U1＝4.5V﹣2.5V＝2V
[2]闭合开关前，电压表与L2串联在电源两极上，电压表示数几乎等于电源电压，所以闭合开关后电压表示数变小。
14． 2 不能发光 变大
【详解】[1]由电路图可知，闭合开关后，灯L1与L2串联，电压表测灯L1两端的电压。已知此时电压表示数是1V，电源电压为3V，则灯L2两端的电压为
U2=U-U1=3V-1V=2V
[2]断开开关S，L1和电源不能形成通路，所以L1将不能发光。
[3]断开开关S，电压表、电源和L2串联，由于电压表相当于断路，所以等L2不发光，电压表测电源两端电压，此时其示数为3V，所以断开开关后，电压表示数变大。
15． 小 温度
【详解】[1][2]调节铅笔芯接入电路中的长度，刚好使小灯泡不发光，然后把点燃的酒精灯放在铅笔芯的下方，观察到现象是小灯泡逐渐变亮，此时电路中的电流变大，故铅笔芯的电阻变小，说明电阻与温度有关。
16． 材料 长度 电流表示数
【详解】[1][2]如图所示三种电阻丝材料不同、横截面积相同、长度相同，在长度和横截面积相同时，可探究电阻大小与导体材料的关系；改变金属夹在同一条电阻丝上的位置，在材料和横截面积相同时，可探究电阻大小与导体长度的关系。
[3]根据转换法可知，实验中通过电流表示数的大小来反映电阻的大小，电流表示数越大，表明导体的电阻越小，电流表示数越小，表明导体的电阻越大。
17． 横截面积 电阻
【详解】[1][2]在导线材料与长度一定的情况下，导线的横截面积越大，导线电阻越小，导线电阻变小，可以减少输电线上电能的损失，图示装置是它把四根导线固定在一起，四根导线并联，增大了导线的横截面积，从而使输电导线电阻变小，输电损失的电能减小。
18．
【详解】电流表和测量的电路串联，电压表和测量的电路并联，所以，可以判断上边的圆圈填电流表；电压表和L2并联，所以下边的圆圈填电压表，如图
19．
【详解】滑动变阻器能控制灯泡的亮度，则滑动变阻器与灯泡串联接入电路，滑动变阻器按“一上一下”接入电路中，电路连接图如下
20．
【详解】如图，滑片向右滑动时灯泡变亮，说明滑动变阻器和灯泡串联，滑片向右滑电路中的电阻变小，即滑动变阻器的电阻变小，因此滑动变阻器应接入右下接线柱；电源两节电池，电压为3V，电路中串联了滑动变阻器，电流表电流较小，应接量程，连接电路如图：
21． 灯泡亮度 转换法 长度 横截面积 AD
【详解】（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来比较电阻大小的，这种方法在物理学中称之为转换法。
（2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探究导体电阻大小与长度的关系。
（3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探究导体电阻大小与横截面积的关系。
（4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选择AD两根电阻丝。
22． 不同 断开开关，换用0~3V的量程重新做实验 不正确 电压表的正负接线柱接反了 等于各部分电路两端的电压之和 不同
【详解】(1)[1]为了使探究得出的结论具有普遍意义，应该选取不同规格的小灯泡进行实验。
(2)[2]根据图乙电压表所示情况可知，电压表指针偏转角度太小，说明电压表所选量程偏大，所以接下来需要断开开关，换用0~3V的量程重新做实验。
(3)[3][4]这样做是不可以的，根据电路图分析可以看出，直接改接一端连线，会造成电压表的正负接线柱接反，不能测出L2的电压。
(4)[5][6]剔除误差因素，对测量数据进行分类、比较，可以得出以下结论：串联电路两端的电压等于各部分电路两端的电压之和，各部分电路两端电压不同。
