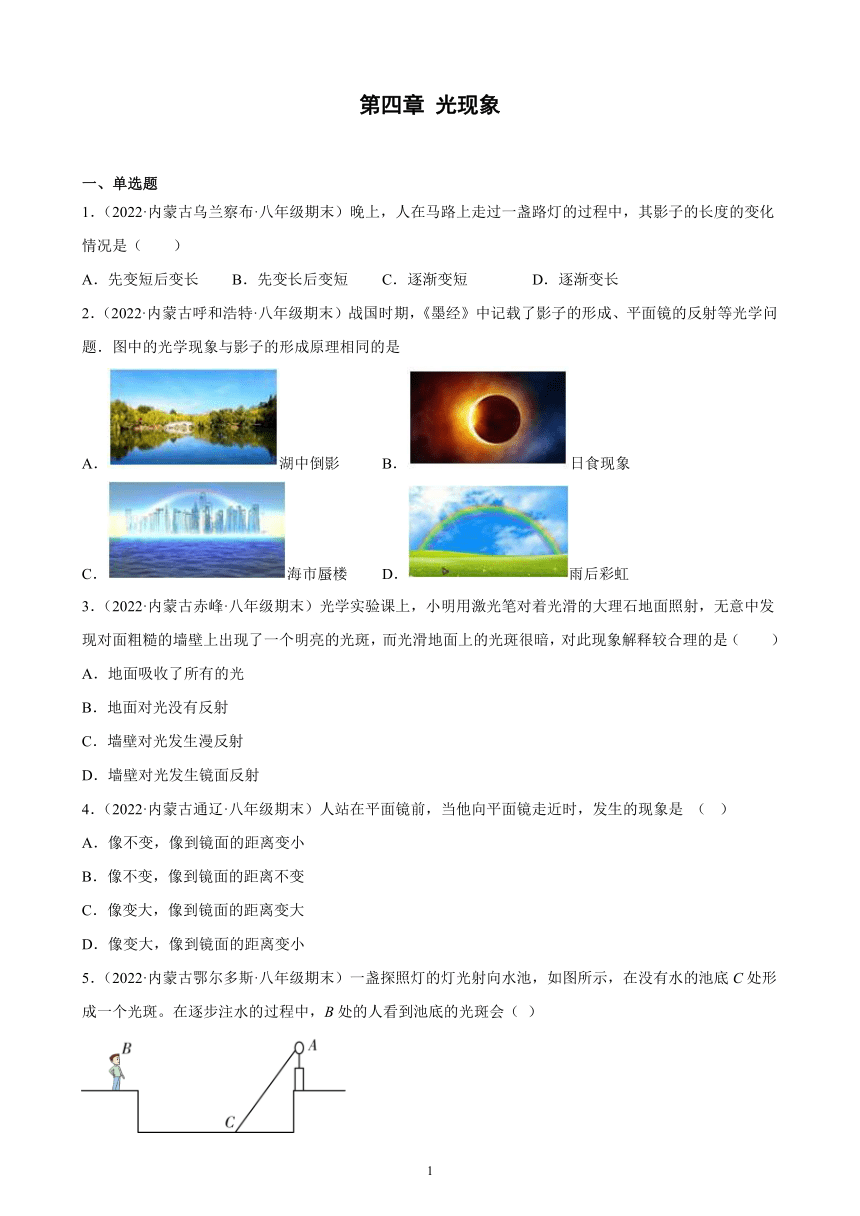

第四章 光现象
一、单选题
1.(2022·内蒙古乌兰察布·八年级期末)晚上,人在马路上走过一盏路灯的过程中,其影子的长度的变化情况是(  )
A.先变短后变长 B.先变长后变短 C.逐渐变短 D.逐渐变长
2.(2022·内蒙古呼和浩特·八年级期末)战国时期,《墨经》中记载了影子的形成、平面镜的反射等光学问题.图中的光学现象与影子的形成原理相同的是
A.湖中倒影 B.日食现象
C.海市蜃楼 D.雨后彩虹
3.(2022·内蒙古赤峰·八年级期末)光学实验课上,小明用激光笔对着光滑的大理石地面照射,无意中发现对面粗糙的墙壁上出现了一个明亮的光斑,而光滑地面上的光斑很暗,对此现象解释较合理的是(  )
A.地面吸收了所有的光
B.地面对光没有反射
C.墙壁对光发生漫反射
D.墙壁对光发生镜面反射
4.(2022·内蒙古通辽·八年级期末)人站在平面镜前,当他向平面镜走近时,发生的现象是 ( )
A.像不变,像到镜面的距离变小
B.像不变,像到镜面的距离不变
C.像变大,像到镜面的距离变大
D.像变大,像到镜面的距离变小
5.(2022·内蒙古鄂尔多斯·八年级期末)一盏探照灯的灯光射向水池,如图所示,在没有水的池底C处形成一个光斑。在逐步注水的过程中,B处的人看到池底的光斑会( )
A.在原地不动 B.先向左移再向右移
C.向左移动 D.向右移动

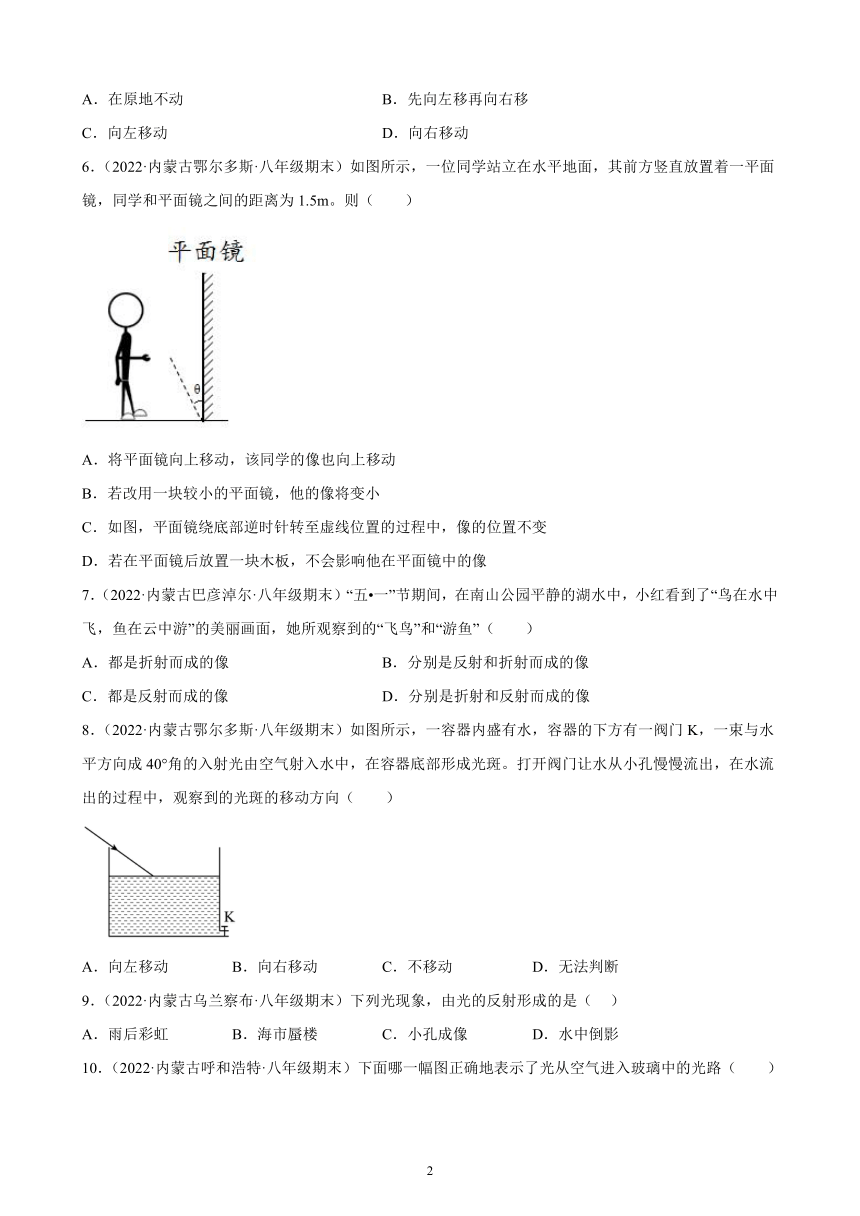

6.(2022·内蒙古鄂尔多斯·八年级期末)如图所示,一位同学站立在水平地面,其前方竖直放置着一平面镜,同学和平面镜之间的距离为1.5m。则(  )
A.将平面镜向上移动,该同学的像也向上移动
B.若改用一块较小的平面镜,他的像将变小
C.如图,平面镜绕底部逆时针转至虚线位置的过程中,像的位置不变
D.若在平面镜后放置一块木板,不会影响他在平面镜中的像
7.(2022·内蒙古巴彦淖尔·八年级期末)“五 一”节期间,在南山公园平静的湖水中,小红看到了“鸟在水中飞,鱼在云中游”的美丽画面,她所观察到的“飞鸟”和“游鱼”(  )
A.都是折射而成的像 B.分别是反射和折射而成的像
C.都是反射而成的像 D.分别是折射和反射而成的像
8.(2022·内蒙古鄂尔多斯·八年级期末)如图所示,一容器内盛有水,容器的下方有一阀门K,一束与水平方向成40°角的入射光由空气射入水中,在容器底部形成光斑。打开阀门让水从小孔慢慢流出,在水流出的过程中,观察到的光斑的移动方向(  )
A.向左移动 B.向右移动 C.不移动 D.无法判断
9.(2022·内蒙古乌兰察布·八年级期末)下列光现象,由光的反射形成的是( )
A.雨后彩虹 B.海市蜃楼 C.小孔成像 D.水中倒影

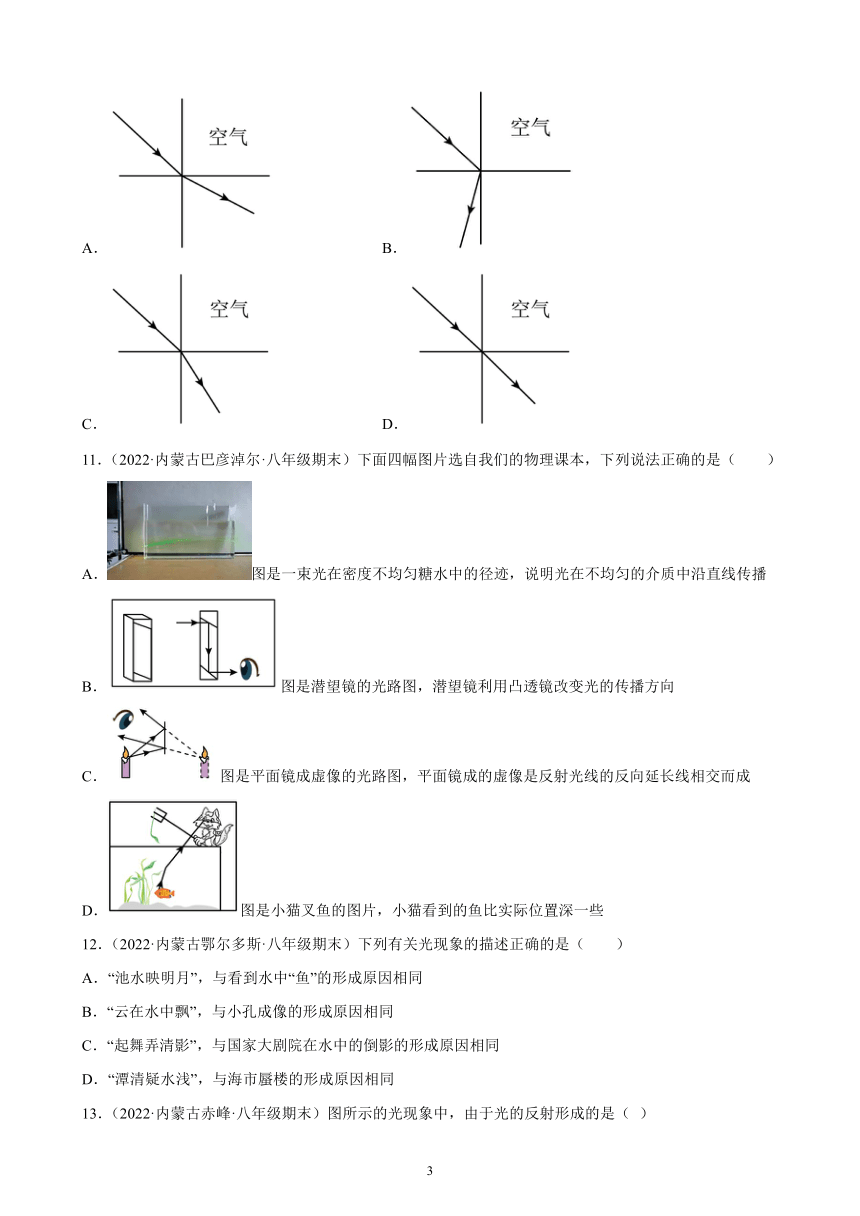

10.(2022·内蒙古呼和浩特·八年级期末)下面哪一幅图正确地表示了光从空气进入玻璃中的光路(  )
A. B.
C. D.
11.(2022·内蒙古巴彦淖尔·八年级期末)下面四幅图片选自我们的物理课本,下列说法正确的是(  )
A.图是一束光在密度不均匀糖水中的径迹,说明光在不均匀的介质中沿直线传播
B.图是潜望镜的光路图,潜望镜利用凸透镜改变光的传播方向
C.图是平面镜成虚像的光路图,平面镜成的虚像是反射光线的反向延长线相交而成
D.图是小猫叉鱼的图片,小猫看到的鱼比实际位置深一些
12.(2022·内蒙古鄂尔多斯·八年级期末)下列有关光现象的描述正确的是(  )
A.“池水映明月”,与看到水中“鱼”的形成原因相同
B.“云在水中飘”,与小孔成像的形成原因相同
C.“起舞弄清影”,与国家大剧院在水中的倒影的形成原因相同
D.“潭清疑水浅”,与海市蜃楼的形成原因相同

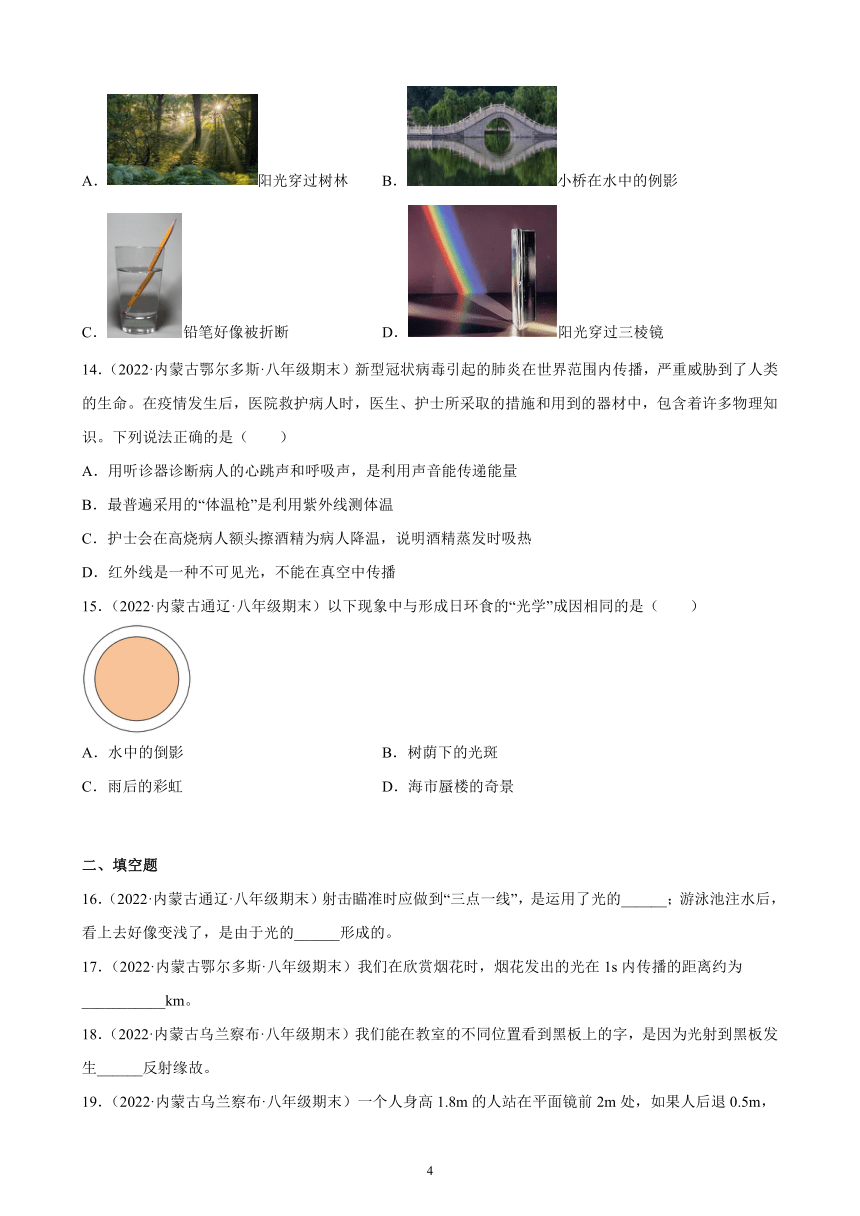

13.(2022·内蒙古赤峰·八年级期末)图所示的光现象中,由于光的反射形成的是( )
A.阳光穿过树林 B.小桥在水中的例影
C.铅笔好像被折断 D.阳光穿过三棱镜
14.(2022·内蒙古鄂尔多斯·八年级期末)新型冠状病毒引起的肺炎在世界范围内传播,严重威胁到了人类的生命。在疫情发生后,医院救护病人时,医生、护士所采取的措施和用到的器材中,包含着许多物理知识。下列说法正确的是(  )
A.用听诊器诊断病人的心跳声和呼吸声,是利用声音能传递能量
B.最普遍采用的“体温枪”是利用紫外线测体温
C.护士会在高烧病人额头擦酒精为病人降温,说明酒精蒸发时吸热
D.红外线是一种不可见光,不能在真空中传播
15.(2022·内蒙古通辽·八年级期末)以下现象中与形成日环食的“光学”成因相同的是(  )
A.水中的倒影 B.树荫下的光斑
C.雨后的彩虹 D.海市蜃楼的奇景
二、填空题
16.(2022·内蒙古通辽·八年级期末)射击瞄准时应做到“三点一线”,是运用了光的______;游泳池注水后,看上去好像变浅了,是由于光的______形成的。
17.(2022·内蒙古鄂尔多斯·八年级期末)我们在欣赏烟花时,烟花发出的光在1s内传播的距离约为 ___________km。
18.(2022·内蒙古乌兰察布·八年级期末)我们能在教室的不同位置看到黑板上的字,是因为光射到黑板发生______反射缘故。
19.(2022·内蒙古乌兰察布·八年级期末)一个人身高1.8m的人站在平面镜前2m处,如果人后退0.5m,则人和像的距离增加______m,镜中的像_______(填“变大”、“变小”或“不变”)。

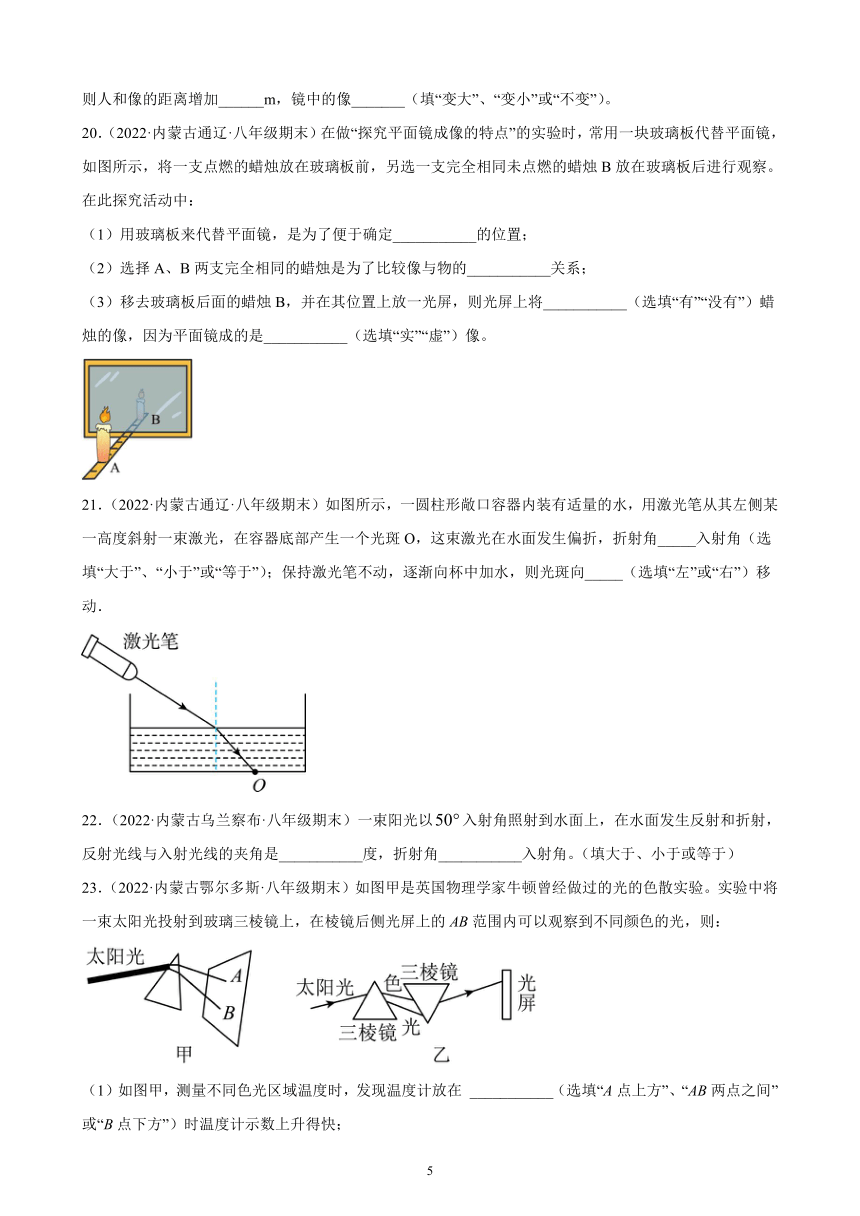

20.(2022·内蒙古通辽·八年级期末)在做“探究平面镜成像的特点”的实验时,常用一块玻璃板代替平面镜,如图所示,将一支点燃的蜡烛放在玻璃板前,另选一支完全相同未点燃的蜡烛B放在玻璃板后进行观察。在此探究活动中:
(1)用玻璃板来代替平面镜,是为了便于确定___________的位置;
(2)选择A、B两支完全相同的蜡烛是为了比较像与物的___________关系;
(3)移去玻璃板后面的蜡烛B,并在其位置上放一光屏,则光屏上将___________(选填“有”“没有”)蜡烛的像,因为平面镜成的是___________(选填“实”“虚”)像。
21.(2022·内蒙古通辽·八年级期末)如图所示,一圆柱形敞口容器内装有适量的水,用激光笔从其左侧某一高度斜射一束激光,在容器底部产生一个光斑O,这束激光在水面发生偏折,折射角_____入射角(选填“大于”、“小于”或“等于”);保持激光笔不动,逐渐向杯中加水,则光斑向_____(选填“左”或“右”)移动.
22.(2022·内蒙古乌兰察布·八年级期末)一束阳光以入射角照射到水面上,在水面发生反射和折射,反射光线与入射光线的夹角是___________度,折射角___________入射角。(填大于、小于或等于)
23.(2022·内蒙古鄂尔多斯·八年级期末)如图甲是英国物理学家牛顿曾经做过的光的色散实验。实验中将一束太阳光投射到玻璃三棱镜上,在棱镜后侧光屏上的AB范围内可以观察到不同颜色的光,则:
(1)如图甲,测量不同色光区域温度时,发现温度计放在 ___________(选填“A点上方”、“AB两点之间”或“B点下方”)时温度计示数上升得快;
(2)让从三棱镜出来的彩色光带再投射到另一个三棱镜,在白屏上会形成 ___________光带。
三、作图题
24.(2022·内蒙古通辽·八年级期末)图中入射光线与镜面成60 的夹角,请画出反射光线并标出反射角的大小。
25.(2022·内蒙古赤峰·八年级期末)根据平面镜成像特点,作出A点通过平面镜成的像A'。
26.(2022·内蒙古乌兰察布·八年级期末)如图所示,平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点,请作出该光线的光路图.
( )
27.(2022·内蒙古通辽·八年级期末)如图所示,一束光从水中斜射到空气中,请画出折射光线的大致方向.
( )
28.(2022·内蒙古呼和浩特·八年级期末)如图所示,A′O′是AO在平面镜中成的像。画出平面镜的位置来。
29.(2022·内蒙古鄂尔多斯·八年级期末)如图所示,鱼缸底部射灯A发出一束光,射向鱼缸壁的B点的并发生反射,其反射光经水面后发生折射,画出反射光线,及其折射光线的大致方向。
30.(2022·内蒙古鄂尔多斯·八年级期末)如图所示,烛焰P向四处发光,一些光经平面镜发射后进入了人的眼睛。引起视觉。请补全光路图。
31.(2022·内蒙古通辽·八年级期末)如图甲所示,小明将一枚硬币放在碗的底部,眼睛在A处恰好看不到它。沿碗壁缓缓向碗中加水,小明在A处也能看到硬币的虚像。请在图乙中画出小明看到硬币虚像的大致光路图。
四、实验题
32.(2022·内蒙古呼和浩特·八年级期末)在“探究平面镜成像规律”的实验中。
(1) 如图甲所示,用玻璃板代替平面镜,因为______;
(2) 当蜡烛A远离玻璃板时,A的像的大小______(选填“变大”“变小”或“不变”);
(3) 小明用光屏代替玻璃板后面的蜡烛,在玻璃板后面观察光屏,______(选填“能”或“不能”)观察到蜡烛A的像,说明所成的是虚像;
(4) 如图乙所示是小梦在白纸上记录的像与物对应的位置,她多次测量的目的是______。
33.(2022·内蒙古赤峰·八年级期末)如图所示,是小华同学在探究光的反射定律时组装的实验装置,M是一水平放置的小平面镜,上面竖立着一块半圆形的屏。屏是由两个大小相同的扇形面E、F连接而成的。E与镜子M固定在一起,F可绕缝ON转动, 接缝ON与镜子M垂直,让一束光线沿AO照到平面镜M上。回答下列问题:
(1)在图甲中,实验时前后转动F面,这样操作是为了探究_________________ 。
(2)在图乙中,要探究反射角与入射角的关系,应改变________与法线的夹角,探究结果是:反射角_________入射角。(选填“等于”、“大于”或“小于”)
(3)当入射光线沿法线入射时,反射角是__________ 。
34.(2022·内蒙古通辽·八年级期末)在“探究平面镜成像的特点”实验中,如图所示:
(1)实验中用薄玻璃板代替平面镜,是为了便于___________;
(2)将蜡烛远离平面镜移动一段距离,蜡烛的像的大小将________(选填“变大”“变小”或“不变”)。将一光屏放在镜后,无论如何移动,在光屏上都不能得到蜡烛的像,说明平面镜缩成的像是________(选填“实像”或“虚像”)。
(3)保持蜡烛A的位置不变,将玻璃板以MN为轴向后旋转一个角度,则观察到蜡烛A的像的位置________(选填“不变”或“改变”)。
(4)在“探究光的反射定律”实验中,把平面镜放在水平桌面上,再把一张纸板ENF竖直地立在平面镜上,如图甲所示,这是为了在纸板ENF上同时呈现入射光线和反射光线。把纸板NOF向前折或者向后折,如图乙所示,在纸板上_________(选填“能”或“不能”)看到反射光线,此实验说明_________。
35.(2022·内蒙古巴彦淖尔·八年级期末)如图所示,小敏同学在探究“平面镜成像的特点”的实验时,将一块玻璃板竖直架在一把直尺的上面,再取两段相同的蜡烛A和B一前一后竖放在直尺上,点燃玻璃板前的蜡烛A,进行观察。在此实验中:
(1)该实验在______环境中进行效果较好(选填“较亮”或“较暗”);
(2)直尺在实验中的作用是便于比较______关系;选取两段相同的蜡烛是为了比较像与物______关系;
(3)实验中薄玻璃板代替平面镜的好处是______;
(4)移去后面的蜡烛B,并在其所在位置上放一光屏,则光屏上______接收到蜡烛烛焰的像(选填“能”或“不能”),原因是______。
五、综合题
36.(2022·内蒙古巴彦淖尔·八年级期末)如图所示,处于水中的点光源S,发出的其中一条光线从水中斜射入空气中,完成下列问题:
(1)声和光在真空中的传播速度分别为______、______km/s;
(2)画出点光源S关于水面所成像的位置点;
(3)在图中作出这条入射光线的反射光线与折射光线的大致位置______。(提示:(2)(3)小题在同一图上作答)
37.(2022·内蒙古赤峰·八年级期末)某同学用透明的有机玻璃制作了一个封闭的箱子,在里面装了一部分水。之后,他用激光笔发出一束光,由箱子上部的空气斜射入水中,探究光的折射规律。实验情况如图所示。
(1)实验中,很难观察到空气或水中的光束,请你想出一种办法,能够让光束在空气或水中清晰地显现出来:________;
(2)请在图中标出折射角∠1_______。
参考答案:
1.A
【解析】可把题中的路灯视为点光源,当人走近路灯时,影子在身后;远离路灯时,影子在人的前面;当人恰好在路灯的正下方时,影子的瞬时长度为零;据此可知走近与远离时影长的变化规律:走近路灯时,影子的长度将逐渐变短;远离路灯时,其影子的长度将逐渐变长;故A符合题意,BCD不符合题意。
故选A。
2.B
【分析】明确影子是由光的直线传播形成的现象,然后分析各个选项形成原理,选出符合题意的选项.
【解析】A、湖中倒影是平面镜成像,属于光的反射现象,故A不符合题意;
B、日食的形成,是光的直线传播形成的现象,故B符合题意;
C、海市蜃楼属于光的折射现象,故C不符合题意;
D、雨后天空出现彩虹,是由于太阳光照到空气中的小水滴上,被分解为绚丽的七色光,即光的色散,属于光的折射,故D不符合题意.
故选B.
3.C
【解析】小明用激光笔对着光滑的大理石地面照射时,因地面光滑,对光发生镜面反射,反射光线射向墙壁,而墙壁粗糙,对光发生了漫反射,反射光线射向四面八方;在小叶这一侧看时,光滑地面反射的光线几乎没有进入人眼,而墙壁由于发生漫反射进入人眼的光线较多,所以小叶看到墙壁上出现了一个明亮的光斑,而光滑地面上的光斑很暗。
故选C。
4.A
【解析】平面镜成像的特点,像和物的大小相等,像和物到平面镜的距离相等,像和物的连线和镜面垂直,成的是虚像。人站在平面镜前,当他向平面镜走近时,像的大小不变,人靠近镜面,像也靠近镜面,故像到镜面的距离变小,故A符合题意,BCD不符合题意。
故选A。
5.D
【解析】当逐步注水的过程中,随着水位的上升,入射点逐渐向右移,根据光的折射规律,折射光线靠近法线偏折,池底的光斑也向右移动,B处的人看到池底的光斑仍然向右移动。
故选D。
6.D
【解析】A.平面镜竖直向上移动时,像与物体还是关于平面镜所在平面对称的,故像不动,故A不符合题意;
B.像的大小只与物的大小有关,与镜子的大小无关,故B不符合题意;
C.根据平面镜成像特点可知,平面镜绕底部逆时针转至虚线位置的过程中,像的位置也向上,故C不符合题意;
D.平面镜成的像是虚像,是由反射光线的反向延长线会聚而成的,用一块木板挡在镜子后的像的前面,不能挡住镜中的像,故D符合题意。
故选D。
7.B
【解析】看到的水中的鸟是空中的鸟以水面为反射面在水中形成的虚像,由于它是反射光线的反向延长线会聚而成的,所以是虚像.看到的鱼是由水中的鱼发出的光线由水中进入空气中发生折射形成的,是鱼的虚像,由于它是折射光线的反向延长线会聚而成的,所以是虚像.故选B.
8.B
【解析】当水位在a时,一束光线斜射入盛水的容器中,由光的折射规律可知,在容器底部形成一个光斑在P点,当打开阀门K,容器里的水逐渐流出的过程中,当入射点逐渐降低到b时,由光的折射规律可知,在容器底部形成的光斑在P′点,所以在水逐渐流出的过程中,光斑将向右移动,如图所示:
故选B。
9.D
【分析】光从一种介质传播到另一种物质时,在分界面上改变传播方向又返回原来物质中的现象叫光的反射
【解析】A.雨后彩虹属于光的色散;
B.海市蜃楼是光的折射;
C.小孔成像是光沿直线传播;
D.水中倒影是属于光的反射;
故选D。
10.C
【解析】A.光从空气斜射入玻璃中,折射角应小于入射角,而图中折射角却大于入射角,故A不符合题意;
B.根据光的折射规律,折射光线、入射光线分居在法线两侧,折射光线与入射光线在法线的同侧了,所以画法错误,故B不符合题意;
C.光从空气斜射入玻璃中,折射角小于入射角。故C符合题意;
D.光在不均匀介质中传播时,会发生光的折射。图中光从空气斜射入玻璃,光的传播方向没有变,故D不符合题意。
故选C。
11.C
【解析】A.光只有在同种均匀介质中才沿直线传播,光在密度不均匀的糖水中的传播径迹是弯曲的,故A错误;
B.因为潜望镜是由平面镜制成的,所以潜望镜的原理是利用平面镜改变光的传播方向,故B错误;
C.平面镜成像的实质是物体发出的光被平面镜反射后,反射光线的反向延长线相交而成,所以形成的像称为虚像,故C正确;
D.小猫看到的水中的鱼,是由光的折射形成的虚像,虚像在折射光线的反向延长线上,则小猫看到“水中的鱼”的位置比实际位置浅一些,故D错误。
故选C。
12.D
【解析】A.“池水映明月”是明月在水中成像,属于平面镜成像,其原理是光的反射,而看到水中的鱼是光的折射形成的,二者形成原因不同,故A错误;
B.“云在水中飘”是云在水中成像,属于平面镜成像,是由于光的反射形成的,小孔成像是由光的直线传播形成的,故B错误;
C.“起舞弄清影”中的影子是由光沿直线传播形成的,水中的倒影是由光的反射形成的,故C错误;
D、“潭清疑水浅”是从水面看向水底时,学得水变浅了,这个现象与海市蜃楼都是由光的折射形成的,故D正确。
故选D。
13.B
【分析】(1)光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、激光准直、影子的形成、日食和月食等;
(2)光线传播到两种介质的表面上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的;
(3)光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的。
【解析】A.阳光穿过树林是由于光的直线传播,则A不符合题意;
B.平静水面上小桥的倒影,属于平面镜成像,是由于光的反射形成的,则B符合题意;
C.将铅笔斜插入水中时,从上面看水中的铅笔,铅笔反射的光经水面折射进入我们的眼睛,折射角大于入射角;眼睛逆着折射光线看去,误认为光是沿直线传播的,会感到铅笔的位置比实际位置高一些,看起来是向上弯折了,则C不符合题意;
D.阳光经三棱镜折射以后,分成各种彩色光,这种现象叫做光的色散现象,属于光的折射,则D不符合题意。
14.C
【解析】A.用听诊器诊断病人的心跳声和呼吸声,是利用声音能传递信息,故A错误;
B.“体温枪”是利用红外线测体温,故B错误;
C.在高烧病人额头擦酒精为病人降温,是因为酒精在通常情况下容易蒸发,而蒸发过程需要吸收热量,说明酒精蒸发时吸热,故C正确;
D.不可见光包括红外线和紫外线,所以红外线是一种不可见光,光的传播不需要介质,所以红外线可以在真空中传播,故D错误。
故选C。
15.B
【解析】A.日环食的形成原理是光沿直线传播,太阳光照到月球上,从而在地球上会显现月球的影子;水中的倒影是虚像,原理是光的反射,故A不符合题意;
B.树荫下的光斑的形成是由于光沿直线传播,故B符合题意;
C.雨后彩虹的形成原理是光的色散,故C不符合题意;
D.海市蜃楼的奇景是由于光的折射形成的,故D不符合题意。
故选B。
16. 直线传播 折射
【解析】[1][2]射击瞄准时应做到“三点一线”,是运用了光的直线传播;游泳池注水后,池底反射的光从水中进入空气中时,由于折射光线远离法线,人沿着折射光线看上去,水池底的像向上了,看上去好像变浅了,是由于光的折射形成的。
17.3×105
【解析】烟花发出的光在1s内传播的距离约为
18.漫
【解析】我们能从教室的不同方向看到黑板上的粉笔字,是因为黑板表面粗糙,光照射在黑板上反射到不同方向,因此发生了漫反射。
19. 1 不变
【解析】[1]根据平面镜成像的特点,像距等于物距。人后退前物距为2m,此时像距也为2m,人和像的距离为
2m + 2m = 4m
后退0.5m后物距为2.5m,此时像距也为2.5m,人和像的距离为
2.5m + 2.5m = 5m
所以人和像的距离增加
5m 4m = 1m
[2]根据平面镜成像的特点,像和物等大,所以镜中的像不变。
20. 像 大小 没有 虚
【解析】(1)[1]用玻璃板来代替平面镜,是因为玻璃板既能透光也能反光,这样便于确定像的位置。
(2)[2]两支蜡烛大小相同,后面的蜡烛又和前面蜡烛的像完全重合,这样就证明了像与物大小相同,所以两支蜡烛完全相同是为了比较像与物大小关系用的。
(3)[3][4]平面镜成的像是反射光线的反向延长线会聚而成的虚像,所以移去玻璃板后面的蜡烛B,在其位置上放一光屏,光屏上不会呈现蜡烛的像。
21. 小于 左
【分析】根据题图和“保持激光笔不动,逐渐向杯中加水,则光斑向 移动”可知,本题考查光的折射规律的应用.根据光的折射规律,在做光路图时,前后两次由于入射角不变,所以要保证折射角不变,折射光线平行,通过比较光斑位置得出结论;
【解析】光从空气斜射入水中,折射角小于入射角;
保持激光笔不动,逐渐向杯中加水,水位升高,光的折射的光路图分别如B、A图所示:
两者比较可知,水位升高,光斑向左移动;
22. 100 小于
【解析】[1]已知入射角为,反射角等于入射角也为,所以反射光线与入射光线的夹角是
[2]当光线从空气斜射入水中时,折射角小于入射角。
23. A点上方 白色
【解析】(1)[1]当太阳光经过三棱镜后,会分解成红、橙、黄、绿、蓝、靛、紫七种色光,其中A处为红光,A点上方为红外线,红外线热效应强,因此温度计放在A点上方时示数上升得快。
(2)[2]太阳光通过三棱镜分解成七种色光,这七种色光经过第二个倒置的三棱镜后,又被复合成复色光,即白光,所以在白屏上会形成白色光带。
24.
【解析】在反射现象中,反射光线,入射光线和法线都在同一个平面内;反射光线,入射光线分居法线两侧;反射角等于入射角。这就是光的反射定律。根据光的反射定律画出反射光线,入射角是入射光线与法线的夹角,反射角是反射光线与法线的夹角,故反射角=入射角=90 -60 =30 。作图如图:
25.
【解析】作出发光点A关于平面镜的对称点,即为发光点A在平面镜中所成的像A′,如图所示:
26.
【分析】根据反射光线反向延长通过像点和像点与发光点关于平面镜对称,作出反射光线并完成光路图.
【解析】先作出发光点S关于平面镜的对称点S′,连接S′A交平面镜于点O,OA为反射光线,再连接SO,则SO为入射光线,如图所示:
27.
【解析】首先过入射点画出法线,然后根据折射光线、入射光线分居法线两侧,在法线的右侧空气中画出折射光线,注意折射角大于入射角,如图所示:
28.
【解析】平面镜所成的像和物体是以镜面为对称轴的轴对称图形,连接AA′、OO′,做这两条线段的垂直平分线即为平面镜的位置。如图所示:
29.
【解析】过入射点做出法线,从而确定了反射光线位于法线的上侧,并确定了反射角的大小,然后根据反射角等于入射角做出对应的反射光线。光从水中斜射入空气,所以折射角大于入射角,由此可以做出对应的折射光线,如下图所示:
【点睛】在光路图中,法线要画成虚线,如果能够确定反射角,在光路图中,一定要标出反射角的度数;画折射光路时,一定注意光从哪种介质进入哪种介质。
30.
【解析】连接PP′,P′与人眼的连线与镜面相交,交点为入射点,然后连接P与入射点,即为入射光线,入射点与眼睛的连线即为反射光线,如图所示:
31.
【解析】人眼逆着折射光线的反向延长线看到硬币升高的虚像,故将A点和虚像连接与水面交于O点,O点为入射点,OA即为折射光线,过O点作法线,由于是硬币反射的光线经过水面折射,故连接O点和物体,画上箭头,即为入射光线,故如下图所示
32. 便于确定像的位置 不变 不能 多次实验的结论更具有普遍性
【解析】(1)[1]因为玻璃板既能让光透过也可以反射光,容易确定像的位置,而平面镜是不透明的,无法确定像的位置,所以选用玻璃板。
(2)[2]蜡烛逐渐远离玻璃板时,蜡烛大小不变,根据物像大小相等,所以像的大小不变。
(3)[3]若用光屏代替蜡烛B,在玻璃板后面观察光屏,将不能观察到蜡烛A的像,说明所成的像是虚像。
(4)[3]在实验中小梦在白纸上记录的像与物对应的位置,分别测量、记录物距与像距,这样做的目的是:多次实验的结论更具有普遍性。
33. 反射光线与入射光线是否在同一平面上 AO 等于 0
【解析】(1)[1]转动F面是为了探究反射光线和入射光线是否在同一平面上。
(2)[2]因为反射角是随着入射角的改变而改变,故应改变入射光线即AO与法线的夹角。
[3]反射角等于入射角。
(3)[4]入射光线延法线入射时,反射光线也与法线重合,方向和入射光线相反,故反射角为0°。
34. 确定像的位置 不变 虚像 改变 不能 反射光线、入射光线、法线在同一平面内
【解析】(1)[1]实验中用薄玻璃板代替平面镜,因为玻璃板不仅可以成像,而且透明,可以看到玻璃板后面的未点燃的蜡烛B,所以是为了便于确定像的位置。
(2)[2]将蜡烛远离平面镜移动一段距离,由于平面镜成的像与物体的大小相等,所以蜡烛的像的大小将不变。
[3]能成在光屏上像都是实像,将一光屏放在镜后,无论如何移动,在光屏上都不能得到蜡烛的像,说明平面镜缩成的像是虚像。
(3)[4]保持蜡烛A的位置不变,将玻璃板以MN为轴向后旋转一个角度,由于平面镜成的像与物关于平面镜对称,蜡烛的像会移到桌面的下方,所以观察到蜡烛A的像的位置改变。
(4)[5][6]在“探究光的反射定律”实验中,把平面镜放在水平桌面上,再把一张纸板ENF竖直地立在平面镜上,如图甲所示,这时在纸板ENF上同时呈现入射光线和反射光线,这说明反射光线、入射光线、法线在同一平面内;把纸板NOF向前折或者向后折,如图乙所示,由于纸板的左右两个半面就不在同一个面上了,所以在纸板上就不能看到反射光线了。
35. 较暗 像和蜡烛到平面镜的距离 大小 便于确定像的位置 不能 平面镜成虚像
【解析】(1)[1]想取得较好的实验效果,应增加与环境亮度的对比,因此,应选择在较暗的环境中进行。
(2)[2]刻度尺的作用是测量像与物到平面的距离,便于比较像和蜡烛到平面镜的距离关系。
[3]实验中,用一个等长的蜡烛B放在A的像的位置,代替A与A的像比较,观察能否重合,为了研究像与物的大小关系。
(3)[4]因为玻璃板既能让光透过也可以反射光,容易确定像的位置,而平面镜是不透明的,无法确定像的位置,所以选用玻璃板作为平面镜是为了便于确定像的位置。
(4)[5][6]蜡烛在平面镜中成虚像,并非实际光线会聚而成,虚像不能呈现在光屏上,所以移去后面的蜡烛B,并在其所在位置上放一光屏,则光屏上不能接收到蜡烛烛焰的像。
36. 0 3×105
【解析】[1]真空不能传声,因此声在真空中的传播速度为0,光在真空中的传播速度为3×105km/s。
[2][3]根据平面镜成像特点作光源S关于水面的对称点,即为S经水面成的像S';过入射点作垂直水面的法线,根据反射角等于入射角,在法线左侧的水中作出反射光线;根据光从水中斜射入空气中时,折射角大于入射角,在法线左侧的空气中作出折射光线;如图所示
37. 见解析
【解析】(1)[1]由于光线在无色的水中是看不到的,可滴入几滴牛奶、在空气中利用蚊香喷入烟雾,即可看到入射光线和反射光线。
(2)[2]过入射点作法线,折射光线与法线的夹角为折射角,如图所示:
