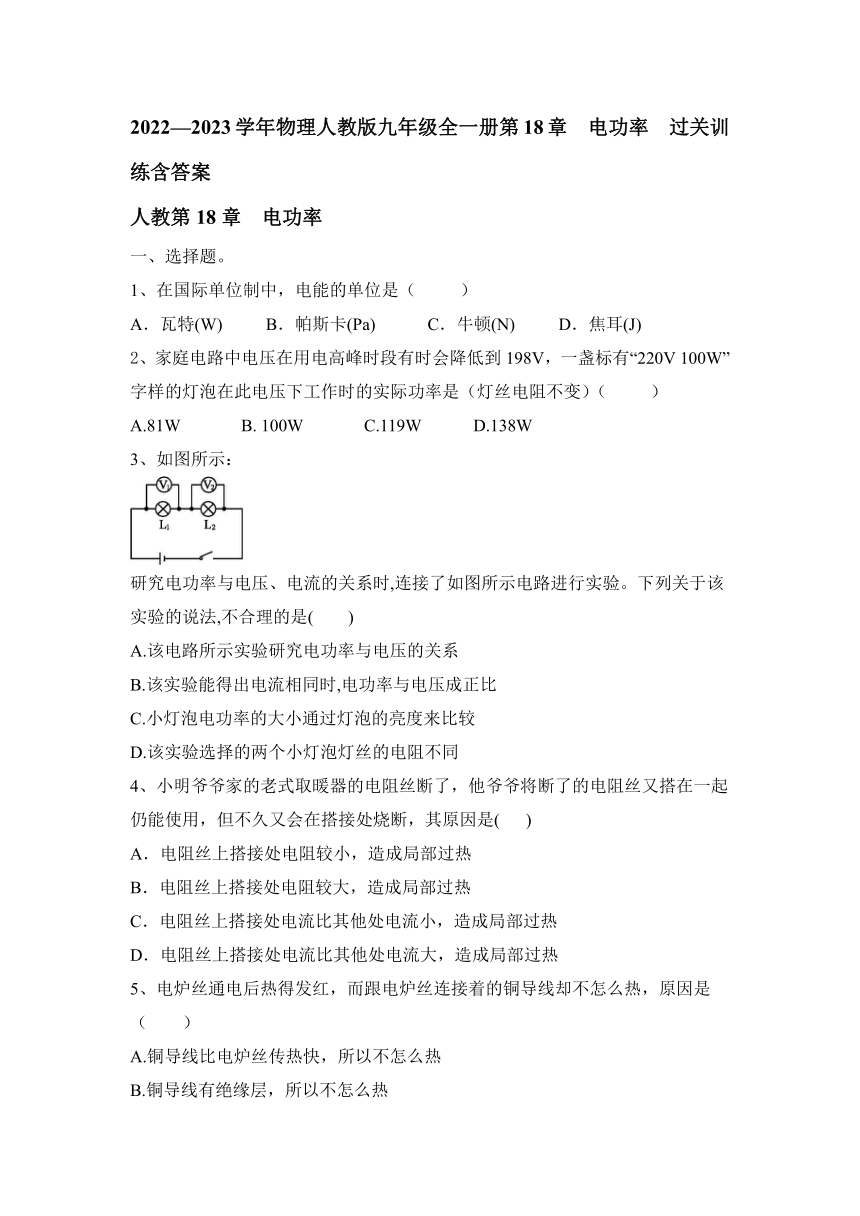

2022—2023学年物理人教版九年级全一册第18章 电功率 过关训练含答案

2022—2023学年物理人教版九年级全一册第18章 电功率 过关训练含答案
人教第18章 电功率
一、选择题。
1、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
2、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
3、如图所示：
研究电功率与电压、电流的关系时,连接了如图所示电路进行实验。下列关于该实验的说法,不合理的是(　　)
A.该电路所示实验研究电功率与电压的关系
B.该实验能得出电流相同时,电功率与电压成正比
C.小灯泡电功率的大小通过灯泡的亮度来比较
D.该实验选择的两个小灯泡灯丝的电阻不同
4、小明爷爷家的老式取暖器的电阻丝断了，他爷爷将断了的电阻丝又搭在一起仍能使用，但不久又会在搭接处烧断，其原因是( )
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其他处电流小，造成局部过热
D．电阻丝上搭接处电流比其他处电流大，造成局部过热
5、电炉丝通电后热得发红，而跟电炉丝连接着的铜导线却不怎么热，原因是（　　）
A.铜导线比电炉丝传热快，所以不怎么热
B.铜导线有绝缘层，所以不怎么热
C.铜导线的电阻小，消耗电能小，炉丝的电阻大，消耗电能多，所以热得发红
D.通过电炉丝的电流比通过电线的电流小
6、下列各单位中，不属于电能单位的是（ ）
A.度 B.千瓦时 C.伏特 D.焦耳

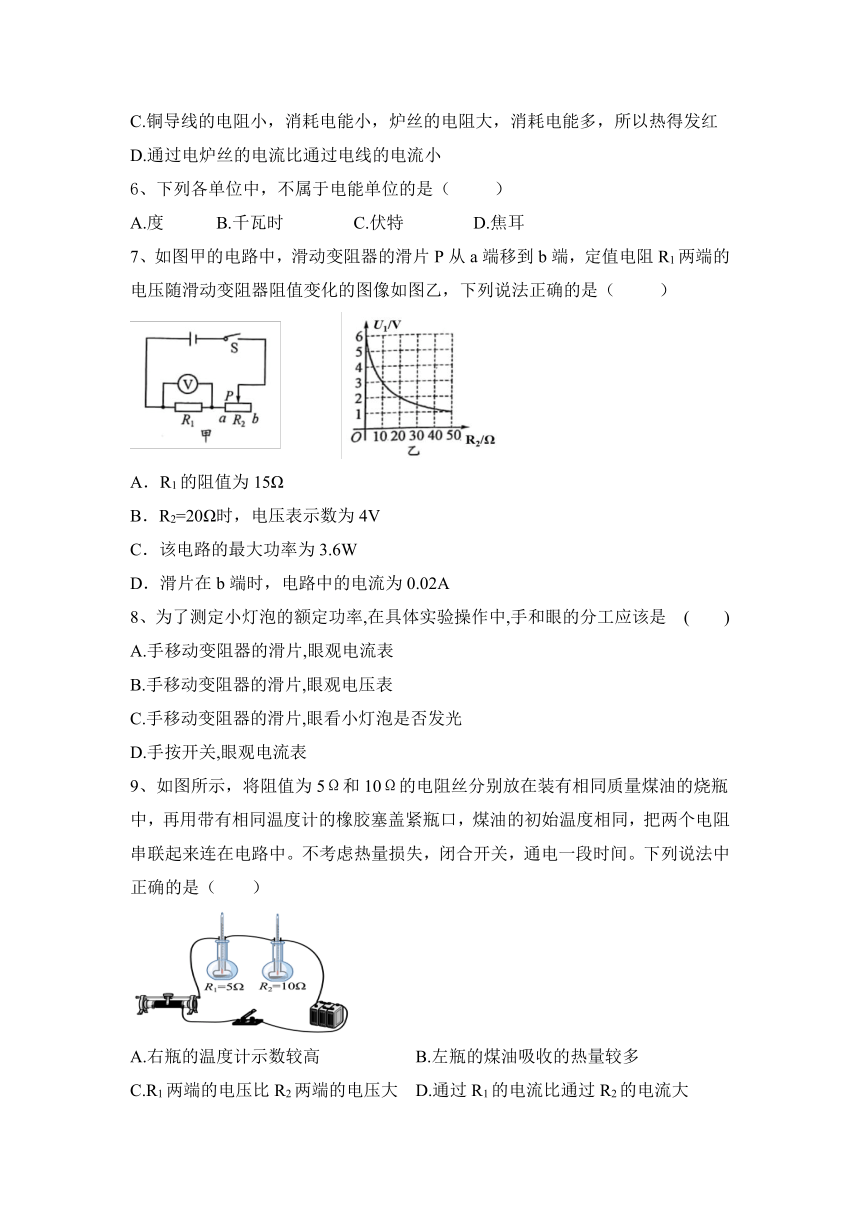

7、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
8、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
9、如图所示，将阻值为5Ω和10Ω的电阻丝分别放在装有相同质量煤油的烧瓶中，再用带有相同温度计的橡胶塞盖紧瓶口，煤油的初始温度相同，把两个电阻串联起来连在电路中。不考虑热量损失，闭合开关，通电一段时间。下列说法中正确的是（ ）
A.右瓶的温度计示数较高 B.左瓶的煤油吸收的热量较多
C.R1两端的电压比R2两端的电压大 D.通过R1的电流比通过R2的电流大

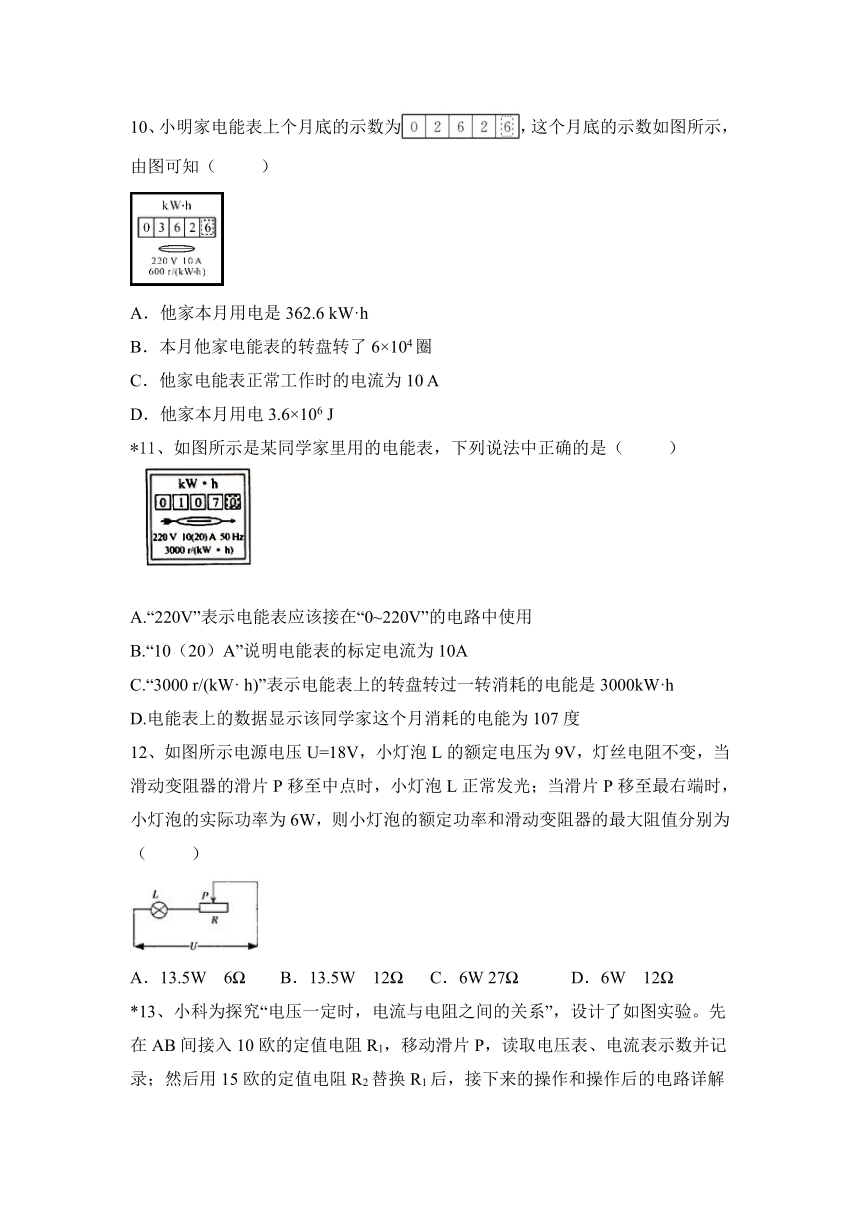

10、小明家电能表上个月底的示数为，这个月底的示数如图所示，由图可知（ ）
A．他家本月用电是362.6 kW·h
B．本月他家电能表的转盘转了6×104圈
C．他家电能表正常工作时的电流为10 A
D．他家本月用电3.6×106 J
*11、如图所示是某同学家里用的电能表，下列说法中正确的是（ ）
A.“220V”表示电能表应该接在“0~220V”的电路中使用
B.“10（20）A”说明电能表的标定电流为10A
C.“3000 r/(kW· h)”表示电能表上的转盘转过一转消耗的电能是3000kW·h
D.电能表上的数据显示该同学家这个月消耗的电能为107度
12、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
*13、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变

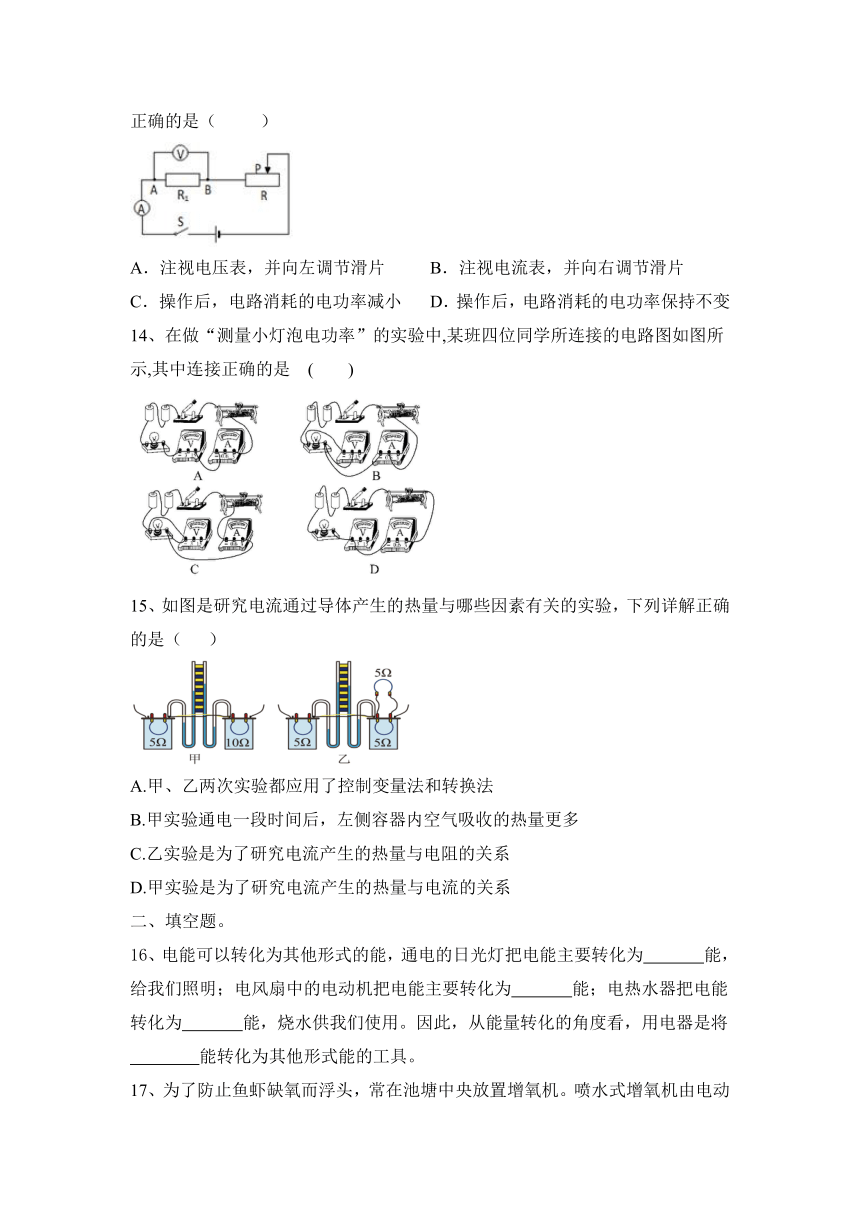

14、在做“测量小灯泡电功率”的实验中,某班四位同学所连接的电路图如图所示,其中连接正确的是　(　　)
15、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列详解正确的是（ ）
A.甲、乙两次实验都应用了控制变量法和转换法
B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.乙实验是为了研究电流产生的热量与电阻的关系
D.甲实验是为了研究电流产生的热量与电流的关系
二、填空题。
16、电能可以转化为其他形式的能，通电的日光灯把电能主要转化为 能，给我们照明；电风扇中的电动机把电能主要转化为 能；电热水器把电能转化为 能，烧水供我们使用。因此，从能量转化的角度看，用电器是将
能转化为其他形式能的工具。

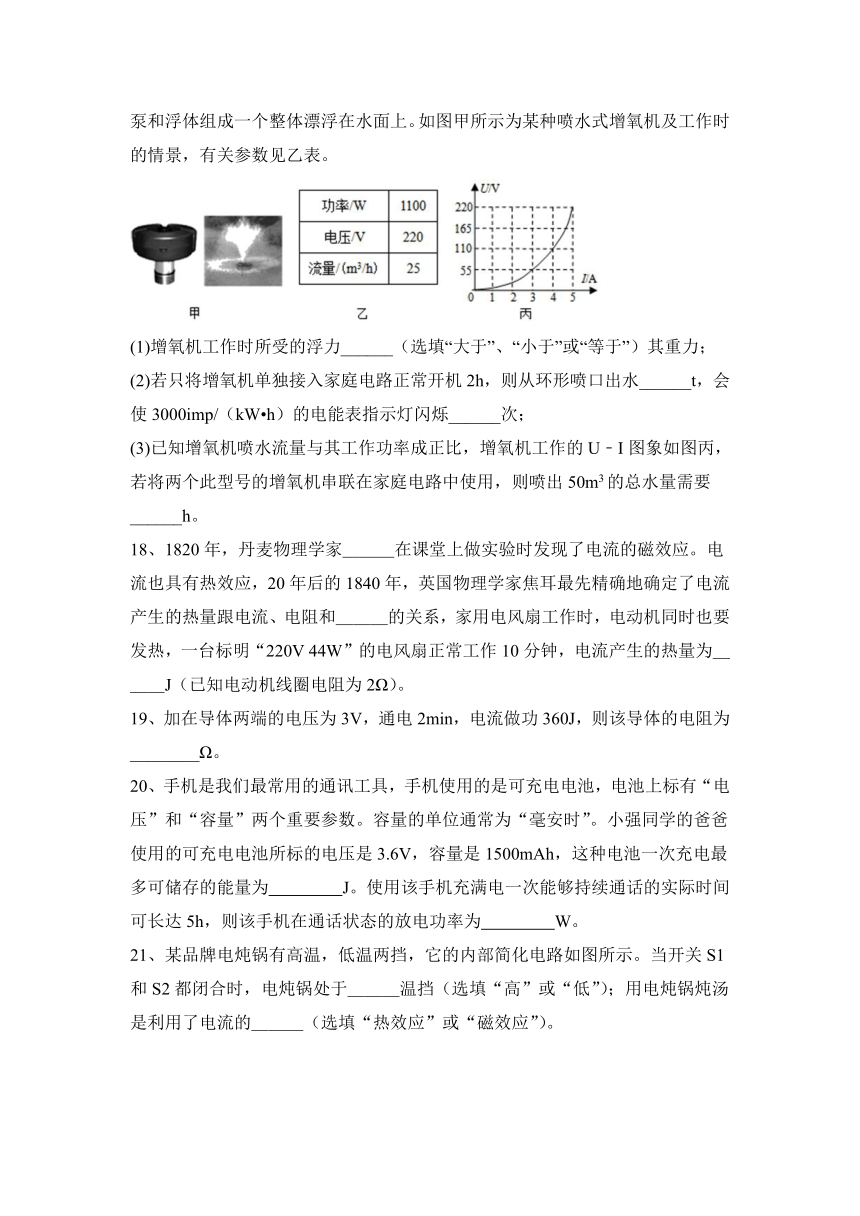

17、为了防止鱼虾缺氧而浮头，常在池塘中央放置增氧机。喷水式增氧机由电动泵和浮体组成一个整体漂浮在水面上。如图甲所示为某种喷水式增氧机及工作时的情景，有关参数见乙表。
(1)增氧机工作时所受的浮力______（选填“大于”、“小于”或“等于”）其重力；
(2)若只将增氧机单独接入家庭电路正常开机2h，则从环形喷口出水______t，会使3000imp/（kW h）的电能表指示灯闪烁______次；
(3)已知增氧机喷水流量与其工作功率成正比，增氧机工作的U﹣I图象如图丙，若将两个此型号的增氧机串联在家庭电路中使用，则喷出50m3的总水量需要______h。
18、1820年，丹麦物理学家＿＿＿在课堂上做实验时发现了电流的磁效应。电流也具有热效应，20年后的1840年，英国物理学家焦耳最先精确地确定了电流产生的热量跟电流、电阻和＿＿＿的关系，家用电风扇工作时，电动机同时也要发热，一台标明“220V 44W”的电风扇正常工作10分钟，电流产生的热量为＿＿＿J（已知电动机线圈电阻为2Ω）。
19、加在导体两端的电压为3V，通电2min，电流做功360J，则该导体的电阻为________Ω。
20、手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”。小强同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mAh，这种电池一次充电最多可储存的能量为 J。使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 W。
21、某品牌电炖锅有高温，低温两挡，它的内部简化电路如图所示。当开关S1和S2都闭合时，电炖锅处于＿＿＿温挡（选填“高”或“低”）；用电炖锅炖汤是利用了电流的＿＿＿（选填“热效应”或“磁效应”）。
22、某块电能表的示数为12306,读作____kW·h;表盘上有 600 r/kW·h 的字样,若此电能表的转盘旋转15 r,则说明电路中消耗的总电能为____kW·h，
合____________J。
23、家庭电路的电压，在用电高峰时段，有时会降低到198V。此时一盏“220V、100W”的灯泡工作时的实际功率将_______100W。灯泡的实际亮度会比正常发光时_______些。
三、简答题。
24、小林、小欢和小丽在用电能表[标有N revs/（kW·h）字样]测一台电脑的电功率时，他们分别采用的方法是：
小林：先记下电能表上的示数W1，再只让电脑工作1 min，记下电能表上的示数W2，则电脑的电功率为P＝60（W2－W1） kW。
小欢：只让电脑工作，当电能表转盘上的红色标记开始出现时计时，工作t（min）时间后停止计时，记下转盘所转的圈数n，算出电功率P＝60 kW。
小丽：只让电脑工作，当电能表转盘上的红色标记开始出现时计时，并记下转过n圈时所用时间t（min），算出电功率P＝60 kW。
请你对以上三位同学的测量方法进行评估，判断谁的方法最好，不好的方法问题在哪儿。
四、实验题。
25、如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 　 ，电压表示数 　　 。
同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为 　 A，可得小灯泡的额定功率为 　 _________W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
26、在测量小灯泡电功率的实验中,已知灯泡额定电压U=2.5 V,电源电压保持不变。
(1)用笔画线代替导线把甲图电路连接完整。 。
(2)调节滑动变阻器,使电压表示数为2.5 V,此时电流表示数(如图乙)为　　　　 A,则小灯泡的额定功率是　　　　 W。
(3)如果没有电压表用如图丙所示电路也可测小灯泡的额定功率。其中,定值电阻的阻值为R0。先断开开关S2、闭合开关S、S1,调节滑动变阻器,使电流表的示数为;再保持滑动变阻器滑片的位置不变,只断开开关　　　　、闭合其他开关,读出电流表示数为I,灯泡额定功率的表达式为P额=　　　　(用R0、U额、I的代数式表示)。
五、计算类综合题。
27、电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A．问：
（1）每分钟该电动机消耗的电能是多少？
（2）已知电流通过导体产生的热量Q=I2R t（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生多少热量？
（3）这台电动机每分钟所做的机械功是多少？
28、如图所示是一种家用电饭锅的原理图，已知电阻R1为48.4Ω，电阻R2为435.6Ω，将电饭锅接入家庭电路中，求：
（1）开关闭合时，电饭锅处于加热状态还是保温状态？
（2）煮饭时电饭锅的功率多大？
（3）若15min可以把一定量的饭煮熟，则煮熟饭用了几度电？
（4）保温时，电饭锅的功率多大？
2022—2023学年物理人教版九年级全一册第18章 电功率 过关训练含答案
人教第18章 电功率
一、选择题。
1、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
【答案】B
2、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
【答案】A
3、如图所示：
研究电功率与电压、电流的关系时,连接了如图所示电路进行实验。下列关于该实验的说法,不合理的是(　　)
A.该电路所示实验研究电功率与电压的关系
B.该实验能得出电流相同时,电功率与电压成正比
C.小灯泡电功率的大小通过灯泡的亮度来比较
D.该实验选择的两个小灯泡灯丝的电阻不同
【答案】B
4、小明爷爷家的老式取暖器的电阻丝断了，他爷爷将断了的电阻丝又搭在一起仍能使用，但不久又会在搭接处烧断，其原因是( )
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其他处电流小，造成局部过热
D．电阻丝上搭接处电流比其他处电流大，造成局部过热
【答案】B
5、电炉丝通电后热得发红，而跟电炉丝连接着的铜导线却不怎么热，原因是（　　）
A.铜导线比电炉丝传热快，所以不怎么热
B.铜导线有绝缘层，所以不怎么热
C.铜导线的电阻小，消耗电能小，炉丝的电阻大，消耗电能多，所以热得发红
D.通过电炉丝的电流比通过电线的电流小
【答案】C
6、下列各单位中，不属于电能单位的是（ ）
A.度 B.千瓦时 C.伏特 D.焦耳
【答案】C
7、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
【答案】C
8、为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
【答案】B。
9、如图所示，将阻值为5Ω和10Ω的电阻丝分别放在装有相同质量煤油的烧瓶中，再用带有相同温度计的橡胶塞盖紧瓶口，煤油的初始温度相同，把两个电阻串联起来连在电路中。不考虑热量损失，闭合开关，通电一段时间。下列说法中正确的是（ ）
A.右瓶的温度计示数较高 B.左瓶的煤油吸收的热量较多
C.R1两端的电压比R2两端的电压大 D.通过R1的电流比通过R2的电流大
【答案】D
10、小明家电能表上个月底的示数为，这个月底的示数如图所示，由图可知（ ）
A．他家本月用电是362.6 kW·h
B．本月他家电能表的转盘转了6×104圈
C．他家电能表正常工作时的电流为10 A
D．他家本月用电3.6×106 J
【答案】B
*11、如图所示是某同学家里用的电能表，下列说法中正确的是（ ）
A.“220V”表示电能表应该接在“0~220V”的电路中使用
B.“10（20）A”说明电能表的标定电流为10A
C.“3000 r/(kW· h)”表示电能表上的转盘转过一转消耗的电能是3000kW·h
D.电能表上的数据显示该同学家这个月消耗的电能为107度
【答案】B
12、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
*13、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
14、在做“测量小灯泡电功率”的实验中,某班四位同学所连接的电路图如图所示,其中连接正确的是　(　　)
【答案】B。
15、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列详解正确的是（ ）
A.甲、乙两次实验都应用了控制变量法和转换法
B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.乙实验是为了研究电流产生的热量与电阻的关系
D.甲实验是为了研究电流产生的热量与电流的关系
【答案】A
二、填空题。
16、电能可以转化为其他形式的能，通电的日光灯把电能主要转化为 能，给我们照明；电风扇中的电动机把电能主要转化为 能；电热水器把电能转化为 能，烧水供我们使用。因此，从能量转化的角度看，用电器是将
能转化为其他形式能的工具。
【答案】光 机械 内 电
17、为了防止鱼虾缺氧而浮头，常在池塘中央放置增氧机。喷水式增氧机由电动泵和浮体组成一个整体漂浮在水面上。如图甲所示为某种喷水式增氧机及工作时的情景，有关参数见乙表。
(1)增氧机工作时所受的浮力______（选填“大于”、“小于”或“等于”）其重力；
(2)若只将增氧机单独接入家庭电路正常开机2h，则从环形喷口出水______t，会使3000imp/（kW h）的电能表指示灯闪烁______次；
(3)已知增氧机喷水流量与其工作功率成正比，增氧机工作的U﹣I图象如图丙，若将两个此型号的增氧机串联在家庭电路中使用，则喷出50m3的总水量需要______h。
【答案】大于 50 6600 2.5
18、1820年，丹麦物理学家＿＿＿在课堂上做实验时发现了电流的磁效应。电流也具有热效应，20年后的1840年，英国物理学家焦耳最先精确地确定了电流产生的热量跟电流、电阻和＿＿＿的关系，家用电风扇工作时，电动机同时也要发热，一台标明“220V 44W”的电风扇正常工作10分钟，电流产生的热量为＿＿＿J（已知电动机线圈电阻为2Ω）。
【答案】奥斯特 通电时间 48
19、加在导体两端的电压为3V，通电2min，电流做功360J，则该导体的电阻为________Ω。
【答案】3
20、手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数。容量的单位通常为“毫安时”。小强同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mAh，这种电池一次充电最多可储存的能量为 J。使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 W。
【答案】1.944×104J 1.08
21、某品牌电炖锅有高温，低温两挡，它的内部简化电路如图所示。当开关S1和S2都闭合时，电炖锅处于＿＿＿温挡（选填“高”或“低”）；用电炖锅炖汤是利用了电流的＿＿＿（选填“热效应”或“磁效应”）。
【答案】高 热效应
22、某块电能表的示数为12306,读作____kW·h;表盘上有 600 r/kW·h 的字样,若此电能表的转盘旋转15 r,则说明电路中消耗的总电能为____kW·h，
合____________J。
【答案】1 230 60 0259×104
23、家庭电路的电压，在用电高峰时段，有时会降低到198V。此时一盏“220V、100W”的灯泡工作时的实际功率将_______100W。灯泡的实际亮度会比正常发光时_______些。
【答案】小于 暗
三、简答题。
24、小林、小欢和小丽在用电能表[标有N revs/（kW·h）字样]测一台电脑的电功率时，他们分别采用的方法是：
小林：先记下电能表上的示数W1，再只让电脑工作1 min，记下电能表上的示数W2，则电脑的电功率为P＝60（W2－W1） kW。
小欢：只让电脑工作，当电能表转盘上的红色标记开始出现时计时，工作t（min）时间后停止计时，记下转盘所转的圈数n，算出电功率P＝60 kW。
小丽：只让电脑工作，当电能表转盘上的红色标记开始出现时计时，并记下转过n圈时所用时间t（min），算出电功率P＝60 kW。
请你对以上三位同学的测量方法进行评估，判断谁的方法最好，不好的方法问题在哪儿。
【答案】小丽的方法最好。
小林的方法不好的理由是电脑的电功率大约为200 W，工作时间只有1 min，电能表的计数器转动不明显。
小欢的方法不好的理由是电脑工作t(min)时间后电能表转盘转动的圈数不一定是整数圈，可能出现较大的误差。
四、实验题。
25、如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 　 ，电压表示数 　　 。
同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为 　 A，可得小灯泡的额定功率为 　 _________W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
【答案】变大 不变
电路改错如图所示：
0.42 1.596 灯的电流随两端电压增大而增大
电路图如图所示：
26、在测量小灯泡电功率的实验中,已知灯泡额定电压U=2.5 V,电源电压保持不变。
(1)用笔画线代替导线把甲图电路连接完整。 。
(2)调节滑动变阻器,使电压表示数为2.5 V,此时电流表示数(如图乙)为　　　　 A,则小灯泡的额定功率是　　　　 W。
(3)如果没有电压表用如图丙所示电路也可测小灯泡的额定功率。其中,定值电阻的阻值为R0。先断开开关S2、闭合开关S、S1,调节滑动变阻器,使电流表的示数为;再保持滑动变阻器滑片的位置不变,只断开开关　　　　、闭合其他开关,读出电流表示数为I,灯泡额定功率的表达式为P额=　　　　(用R0、U额、I的代数式表示)。
【答案】(1)如图所示：
(2)0.28　0.7　 (3)S1　U额I-
五、计算类综合题。
27、电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A．问：
（1）每分钟该电动机消耗的电能是多少？
（2）已知电流通过导体产生的热量Q=I2R t（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生多少热量？
（3）这台电动机每分钟所做的机械功是多少？
【答案】（1）消耗的电能：W=UIt=220V×50A×60s=6.6×105J．
答：每分钟该电动机消耗的电能是6.6×105J．
（2）产生的热量：Q=I2Rt=（50A）2×0.4Ω×60s=6.0×104J．
答：线圈每分钟产生6.0×104J的热量．
（3）所做的机械功：W机=W﹣Q=6.6×105J﹣6.0×104J=6.0×105J．
答：这台电动机每分钟所做的机械功是6.0×105J．
28、如图所示是一种家用电饭锅的原理图，已知电阻R1为48.4Ω，电阻R2为435.6Ω，将电饭锅接入家庭电路中，求：
（1）开关闭合时，电饭锅处于加热状态还是保温状态？
（2）煮饭时电饭锅的功率多大？
（3）若15min可以把一定量的饭煮熟，则煮熟饭用了几度电？
（4）保温时，电饭锅的功率多大？
【答案】（1）加热 （2）1000W （3）0.25度 （4）100W
220V
S1
R2
R1
S2
220V
S1
R2
R1
S2
