凸透镜成像的规律
（第一课时）
课程导入

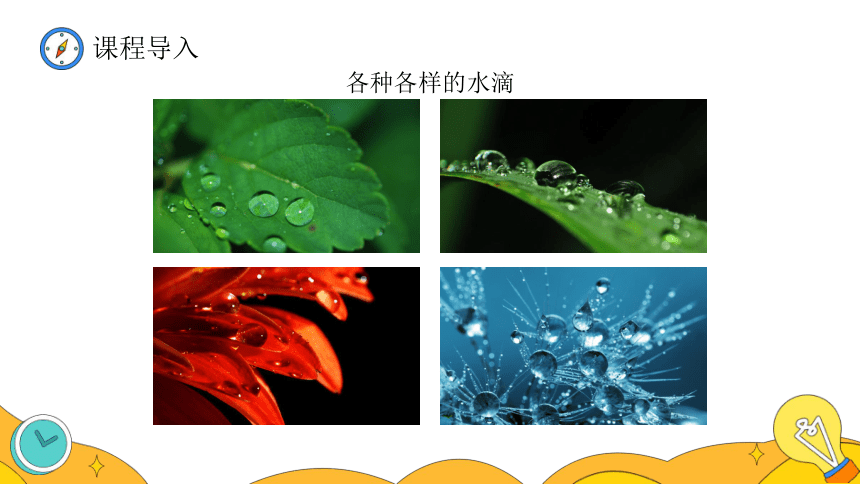

各种各样的水滴
课程导入

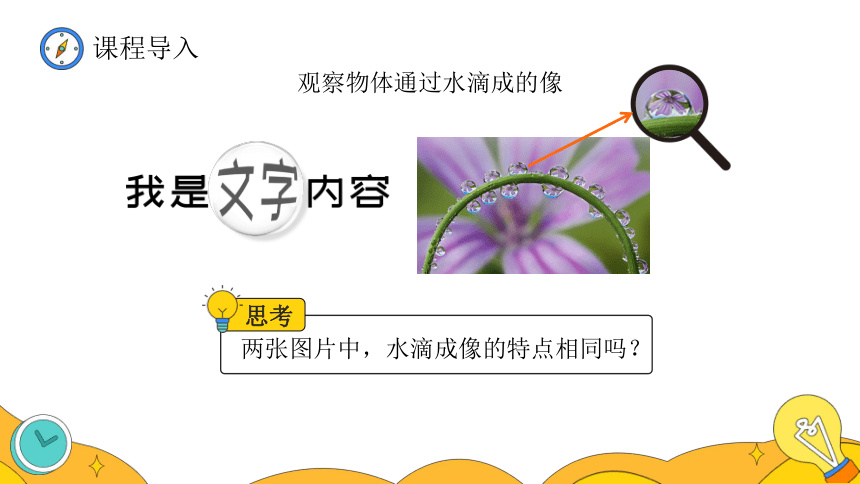

观察物体通过水滴成的像
思考
两张图片中，水滴成像的特点相同吗？
课程导入

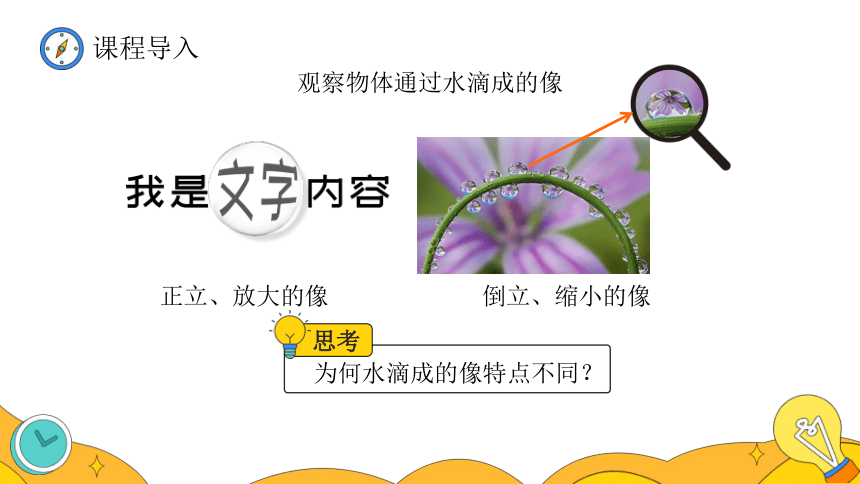

观察物体通过水滴成的像
正立、放大的像
倒立、缩小的像
思考
为何水滴成的像特点不同？
课程导入

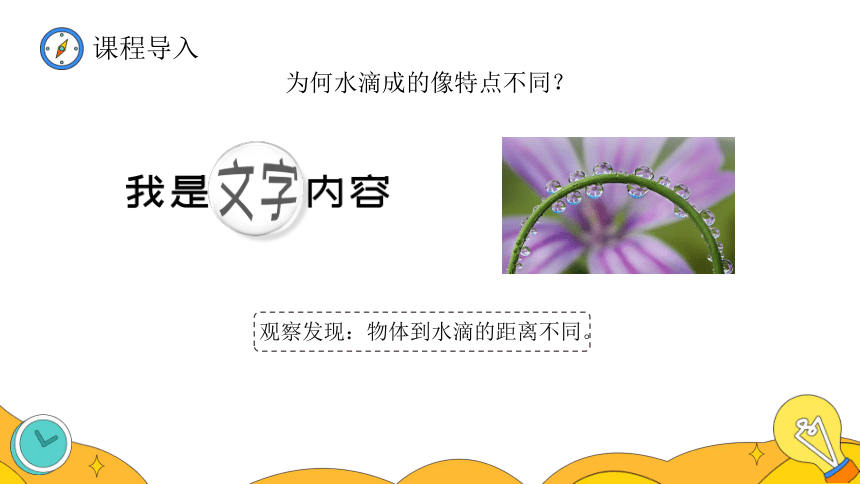

为何水滴成的像特点不同？
观察发现：物体到水滴的距离不同。
课程导入

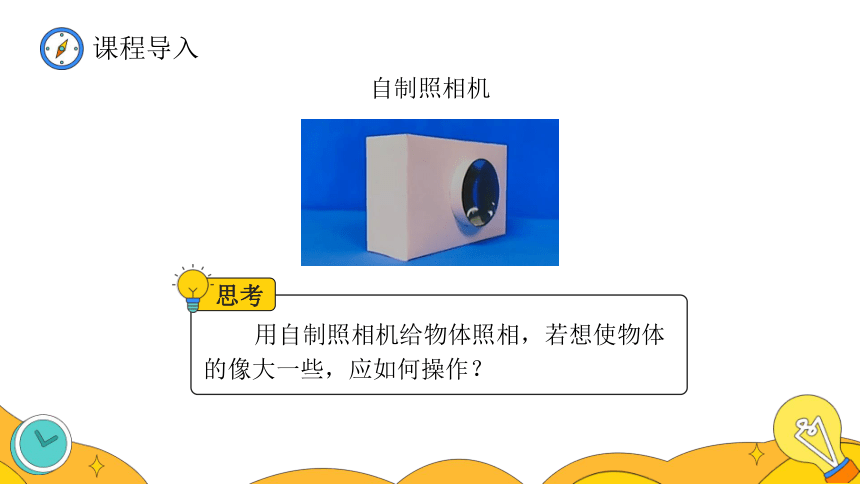

自制照相机
思考
用自制照相机给物体照相，若想使物体的像大一些，应如何操作？
Click to edit Master title style
Click to edit Master subtitle style
课程导入

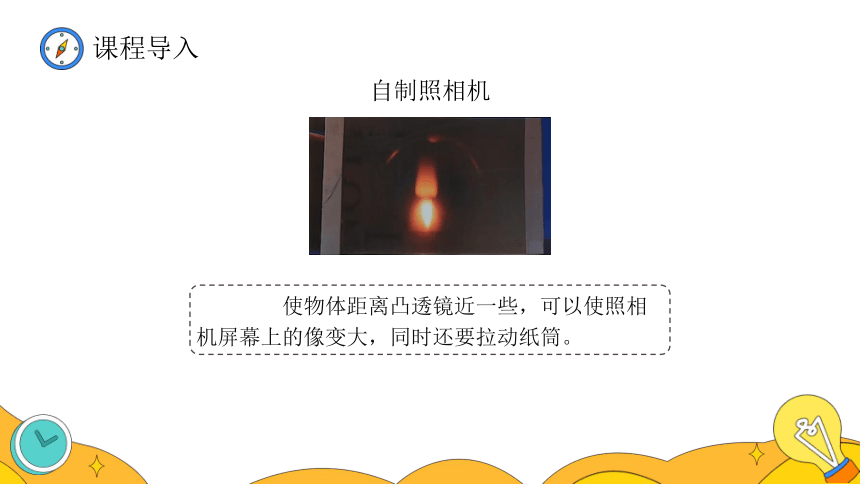

自制照相机
使物体距离凸透镜近一些，可以使照相机屏幕上的像变大，同时还要拉动纸筒。
课程导入

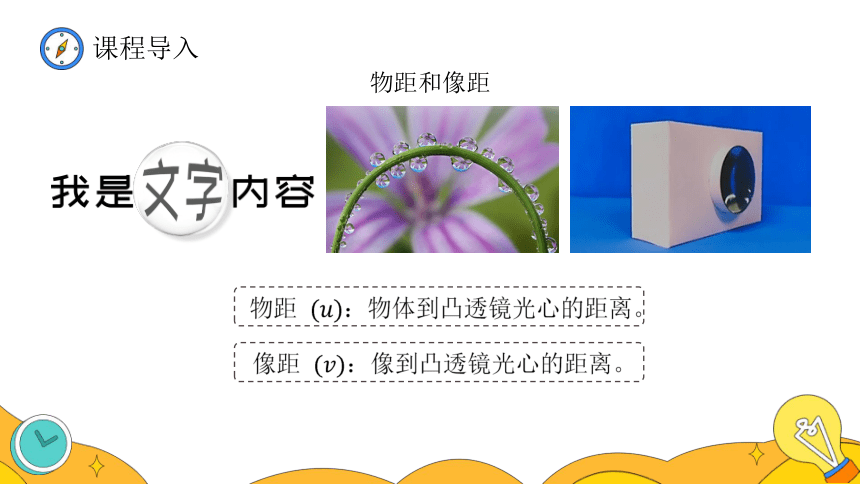

物距和像距
物距 ：物体到凸透镜光心的距离。
像距 ：像到凸透镜光心的距离。
课程导入

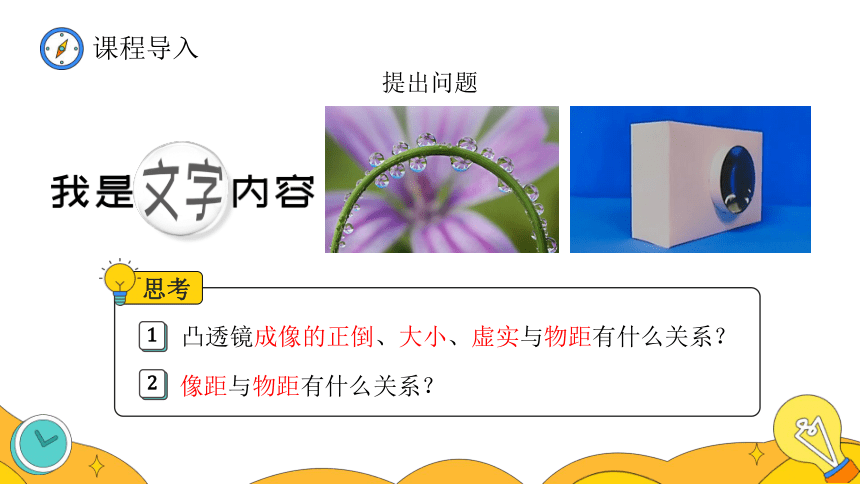

思考
凸透镜成像的正倒、大小、虚实与物距有什么关系？
像距与物距有什么关系？
1
2
提出问题
一、探究凸透镜成像的规律
实验设计思路
改变物距，
观察、记录像的正倒、大小、虚实以及像距。
思考
还有哪些因素可能对成像有影响？
凸透镜的焦距
一、探究凸透镜成像的规律

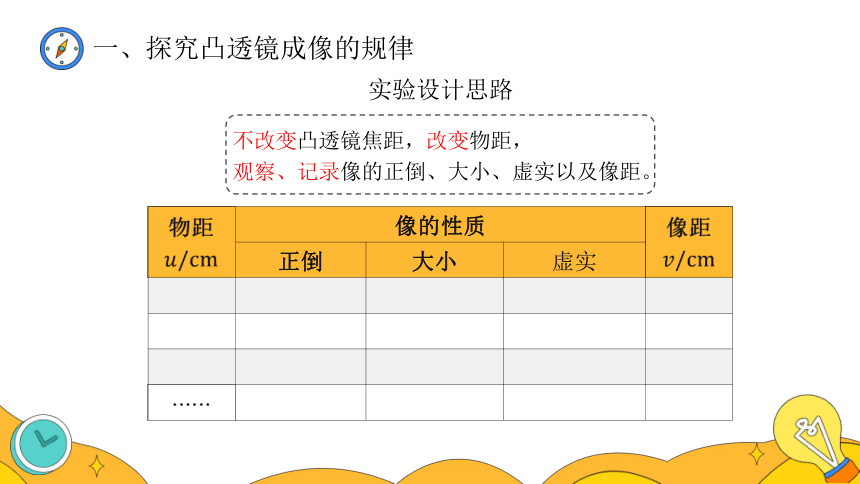

实验设计思路
不改变凸透镜焦距，改变物距，
观察、记录像的正倒、大小、虚实以及像距。
物距 像的性质 像距
正倒 大小 虚实
一、探究凸透镜成像的规律
实验准备
发光物体
凸透镜
=
光屏
一、探究凸透镜成像的规律
实验准备
带有刻度尺的光具座
一、探究凸透镜成像的规律
实验准备
调整发光物体 、凸透镜、光屏的高度，
使它们的中心在同一高度。
实验步骤
把物体放在距透镜较远处，调整光屏到凸透镜光心的距离，使物体 在光屏上成清晰的像；
1
观察像的正倒、大小，用刻度尺测出物距、像距，记录数据和像的性质；
2
再把物体 向凸透镜移近几厘米，并重复以上操作；
3
多次重复以上步骤。
4
一、探究凸透镜成像的规律
实验过程
Click to edit Master title style
Click to edit Master subtitle style
一、探究凸透镜成像的规律
思考
时成像吗？
一、探究凸透镜成像的规律
思考
时，是否成虚像？
Click to edit Master title style
Click to edit Master subtitle style
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 30 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 等大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
7 正立 放大 虚像
5 正立 放大 虚像
3 正立 放大 虚像
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 30 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 等大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
7 正立 放大 虚像
5 正立 放大 虚像
3 正立 放大 虚像
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 30 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 等大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 30 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 等大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
当物距等于二倍焦距的时候，成倒立、等大的实像。
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 30 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 等大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
物距等于一倍焦距的时候，没有找到像。
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 等大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
实验分析
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像
等大
放大
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像 14.7
27 倒立 缩小 实像 15.5
24 倒立 缩小 实像 16.6
22 倒立 缩小 实像 17.8
20 倒立 放大 实像 20
17 倒立 放大 实像 22.6
15 倒立 放大 实像 28.3
12 倒立 放大 实像 59
10
20
20
实验分析
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像
等大
放大
实验记录表格
物距 像的性质 像距
正倒 大小 虚实 10
7 正立 放大 虚像
5 正立 放大 虚像
3 正立 放大 虚像
实验分析
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像
等大
放大
正立 放大 虚像
实验分析
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像
等大
放大
不能成像 正立 放大 虚像
实验分析
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像
等大
放大
不能成像 正立 放大 虚像
为何水滴成像的特点不同？
一、探究凸透镜成像的规律
物距不同，凸透镜成像特点也不同。
正立、放大的虚像
倒立、缩小的实像
物距 像的性质 像距
正倒 大小 虚实 倒立 缩小 实像
等大
放大
不能成像 正立 放大 虚像
课堂小结
二倍焦距分大小，一倍焦距分正倒、分虚实。
课后作业
拓展性作业：
将一片透明塑料片放在书上，在塑料片上滴一滴水。透过水滴观察书上的文字，你看到什么样的像？用手轻轻拿起塑料片，使水滴逐渐远离书，透过水滴观察书上的文字，在此过程中，你看到文字的像有哪些变化？
