【中学教材全解】2013-2014学年九年级物理（下）（广东教育上海科技版）期末检测题（含答案）

期末检测题
（时间：45分钟 满分：100分）
一、选择题（每题3分，共36分）
1. 关于广播、电视、移动电话的信息发射和接收过程，下列说法错误的是（　　）
A.它们都是靠电磁波传递信息的
B.在发射时，它们都要把电信号加载到高频电磁波上
C.它们都只有接收功能，没有发射功能
D.移动电话既有接收功能，又有发射功能
2. 关于家庭电路和安全用电，下列说法正确的是（ ）
A.家庭电路中，开关可以直接接在零线和火线之间
B.家庭电路中，用铜丝代替保险丝更安全
C.在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患
D.三脚插头的一个插脚是与用电器金属外壳相连的
3. 北斗卫星导航系统是中国自行研制的全球卫星定位与通信系统（CNSS），是继美全球定位系统（GPS）和俄GLONASS之后第三个成熟的卫星导航系统。目前北斗卫星导航系统已应用于测绘、电信、减灾救灾等诸多领域，该系统传递信息主要依靠（　　）
A.次声波 B.微波 C.超声波 D.光波
4. 如图1所示，一根铁棒移近悬挂的小磁针的N极，小磁针转动，N极向铁棒靠近，下列对铁棒的判断正确的是（ ）
A.一定有磁性，且a端为N极
B.一定有磁性，且a端为S极
C.由于磁针吸引铁棒，所以铁棒一定无磁性
D.无法判断[]
5. 下述物理史实中正确的说法是( )
A.第一个发现电与磁关系的是法拉第
B.第一个发现磁能生电的是奥斯特
C.最早研究磁偏角的是沈括
D.第一个发现电流磁效应的是爱因斯坦
6. 下列关于信息传递的说法，正确的是（　　）
A.声、光和电磁波都能传递信息
B.电话的话筒把电信号转化为声信号
C.固定电话、移动电话、广播和电视都是利用导线中的电流传递信息
D.微波通信、卫星通信、光纤通信都是利用电磁波传递信息的
7. 下列有关能量转化或转移的说法中正确的是（　　）
A.电动机通过热传递的方式将电能转化为机械能
B.古人钻木取火是通过做功将机械能转化为内能
C.内燃机是通过做功的方式将机械能转化为内能
D.冷天搓手感到手掌发热，这是通过热传递的方式
将机械能转化为内能
8. 如图2所示是一种水位自动报警器的原理图，在它身上运用了很多物理知识，下面是小明所找到的一些知识，其中正确的是（ ）
A.水位到达B处时，报警器报警
B.电磁继电器中的电磁铁运用了电流的磁效应
C.报警时，红灯发光，将光能转化为电能
D.报警时，绿灯发光，将电能转化为光能

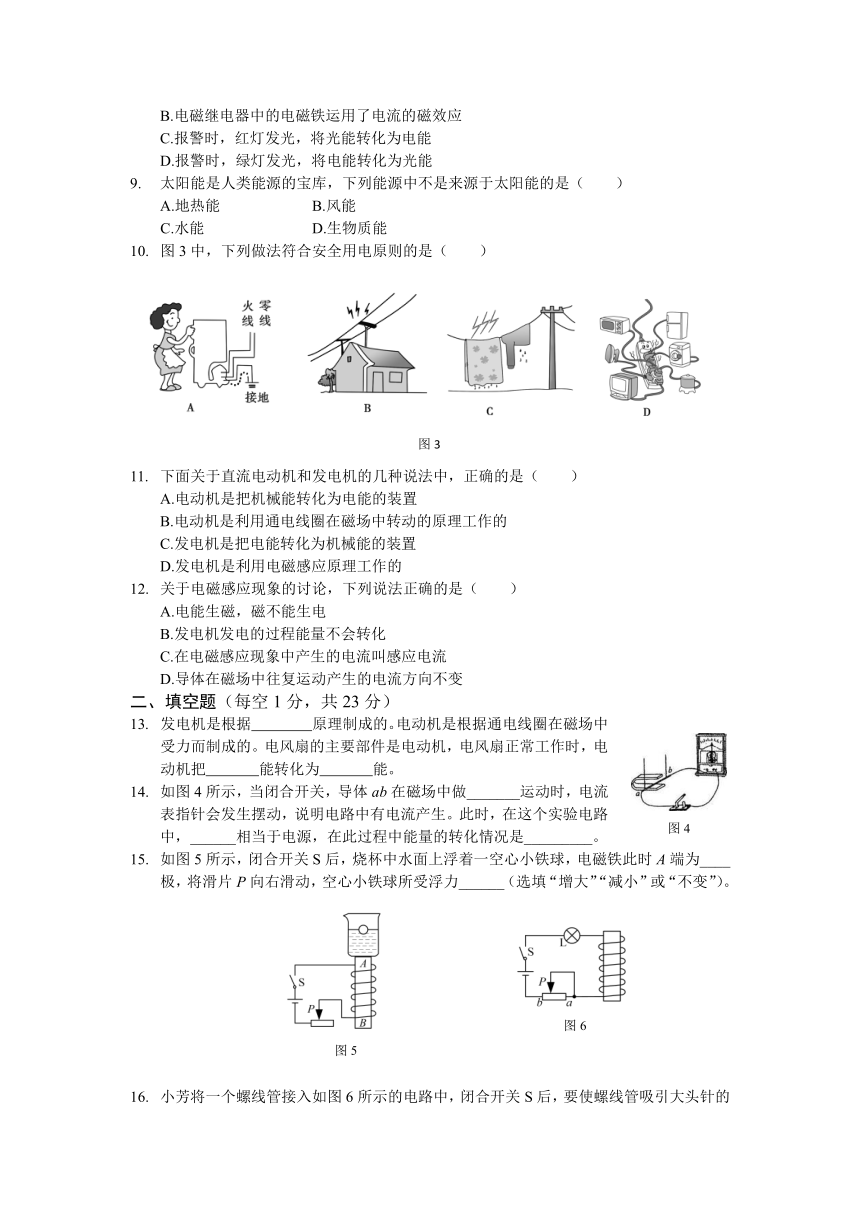

9. 太阳能是人类能源的宝库，下列能源中不是来源于太阳能的是（　　）
A.地热能 B.风能
C.水能 D.生物质能
10. 图3中，下列做法符合安全用电原则的是（ ）
11. 下面关于直流电动机和发电机的几种说法中，正确的是（ ）
A.电动机是把机械能转化为电能的装置
B.电动机是利用通电线圈在磁场中转动的原理工作的
C.发电机是把电能转化为机械能的装置
D.发电机是利用电磁感应原理工作的
12. 关于电磁感应现象的讨论，下列说法正确的是（　　）
A.电能生磁，磁不能生电
B.发电机发电的过程能量不会转化
C.在电磁感应现象中产生的电流叫感应电流
D.导体在磁场中往复运动产生的电流方向不变
二、填空题（每空1分，共23分）
13. 发电机是根据 原理制成的。电动机是根据通电线圈在磁场中受力而制成的。电风扇的主要部件是电动机，电风扇正常工作时，电动机把 能转化为 能。
14. 如图4所示，当闭合开关，导体ab在磁场中做_______运动时，电流表指针会发生摆动，说明电路中有电流产生。此时，在这个实验电路中，______相当于电源，在此过程中能量的转化情况是_________。
15. 如图5所示，闭合开关S后，烧杯中水面上浮着一空心小铁球，电磁铁此时A端为____极，将滑片P向右滑动，空心小铁球所受浮力______（选填“增大”“减小”或“不变”）。[]
16. 小芳将一个螺线管接入如图6所示的电路中，闭合开关S后，要使螺线管吸引大头针的数目增多，滑动变阻器的滑片P应向_____（选填“a”或“b”）端移动，此时灯泡的亮度将_____（选填“变亮”“变暗”或“不变”）。

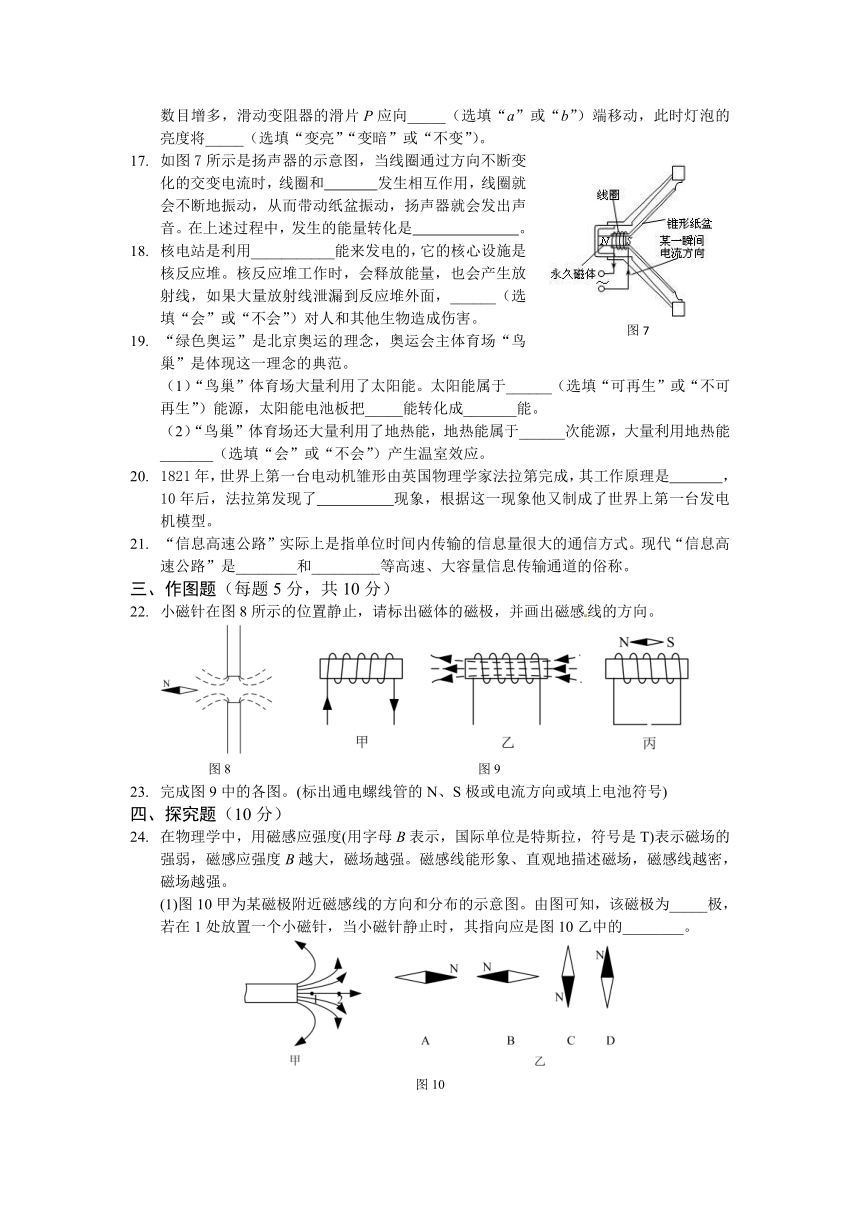

17. 如图7所示是扬声器的示意图，当线圈通过方向不断变化的交变电流时，线圈和 发生相互作用，线圈就会不断地振动，从而带动纸盆振动，扬声器就会发出声音。在上述过程中，发生的能量转化是 。
18. 核电站是利用___________能来发电的，它的核心设施是核反应堆。核反应堆工作时，会释放能量，也会产生放射线，如果大量放射线泄漏到反应堆外面，______（选填“会”或“不会”）对人和其他生物造成伤害。[]
19. “绿色奥运”是北京奥运的理念，奥运会主体育场“鸟巢”是体现这一理念的典范。
（1）“鸟巢”体育场大量利用了太阳能。太阳能属于______（选填“可再生”或“不可再生”）能源，太阳能电池板把_____能转化成_______能。
（2）“鸟巢”体育场还大量利用了地热能，地热能属于______次能源，大量利用地热能_______（选填“会”或“不会”）产生温室效应。
20. 1821年，世界上第一台电动机雏形由英国物理学家法拉第完成，其工作原理是 ，10年后，法拉第发现了 现象，根据这一现象他又制成了世界上第一台发电机模型。
21. “信息高速公路”实际上是指单位时间内传输的信息量很大的通信方式。现代“信息高速公路”是________和_________等高速、大容量信息传输通道的俗称。
三、作图题（每题5分，共10分）
22. 小磁针在图8所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。
图8 图9[]
23. 完成图9中的各图。(标出通电螺线管的N、S极或电流方向或填上电池符号)
四、探究题（10分）
24. 在物理学中，用磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强。磁感线能形象、直观地描述磁场，磁感线越密，磁场越强。
(1)图10甲为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为_____极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图10乙中的________。
图10

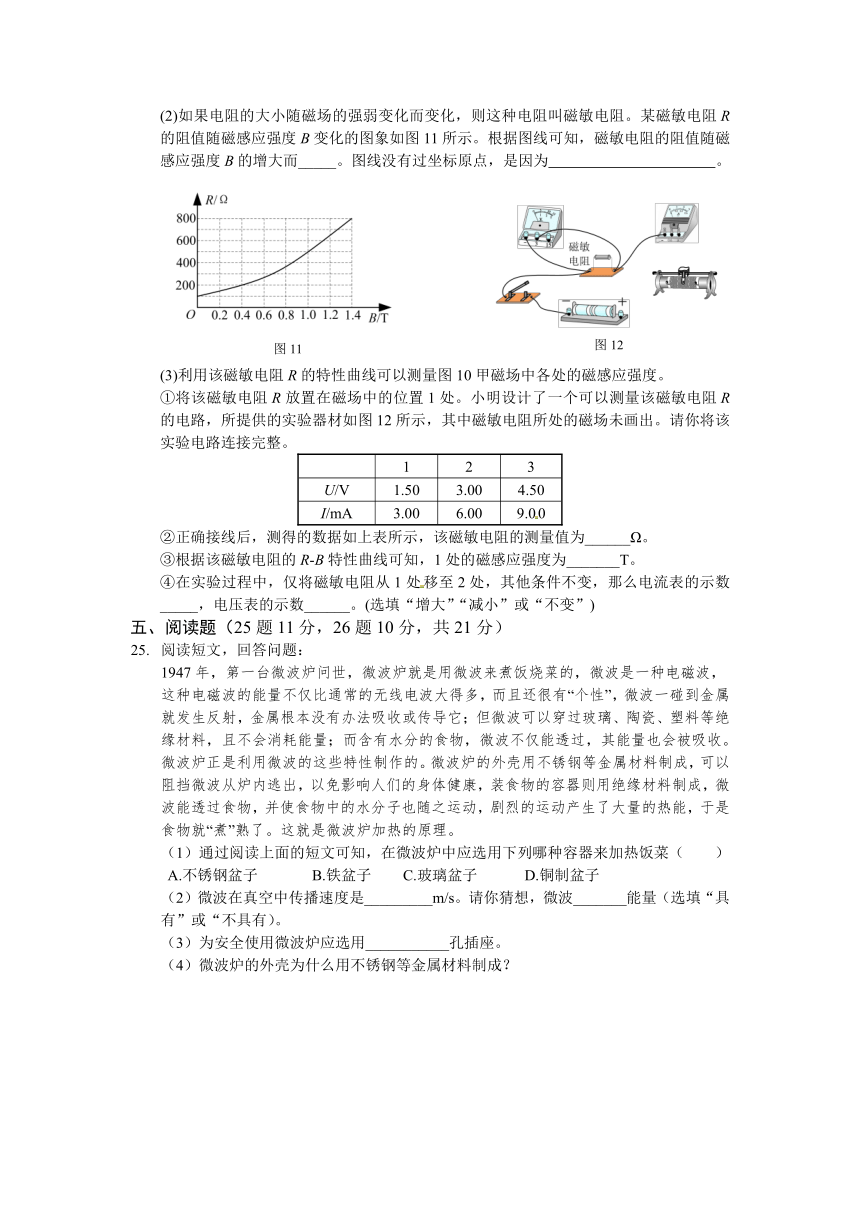

(2)如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图11所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而_____。图线没有过坐标原点，是因为 。
(3)利用该磁敏电阻R的特性曲线可以测量图10甲磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图12所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整。
1 2 3
U/V 1.50 3.00 4.50
I/mA 3.00 6.00 9.00
②正确接线后，测得的数据如上表所示，该磁敏电阻的测量值为______Ω。
③根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为_______T。
④在实验过程中，仅将磁敏电阻从1处移至2处，其他条件不变，那么电流表的示数_____，电压表的示数______。(选填“增大”“减小”或“不变”)
五、阅读题（25题11分，26题10分，共21分）
25. 阅读短文，回答问题：
1947年，第一台微波炉问世，微波炉就是用微波来煮饭烧菜的，微波是一种电磁波，这种电磁波的能量不仅比通常的无线电波大得多，而且还很有“个性”，微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；但微波可以穿过玻璃、陶瓷、塑料等绝缘材料，且不会消耗能量；而含有水分的食物，微波不仅能透过，其能量也会被吸收。微波炉正是利用微波的这些特性制作的。微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康，装食物的容器则用绝缘材料制成，微波能透过食物，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物就“煮”熟了。这就是微波炉加热的原理。
（1）通过阅读上面的短文可知，在微波炉中应选用下列哪种容器来加热饭菜（ ）
A.不锈钢盆子 B.铁盆子 C.玻璃盆子 D.铜制盆子
（2）微波在真空中传播速度是_________m/s。请你猜想，微波_______能量（选填“具 有”或“不具有）。
（3）为安全使用微波炉应选用___________孔插座。
（4）微波炉的外壳为什么用不锈钢等金属材料制成？
26. 阅读短文，回答问题：
新型发热材料——PTC
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，掺入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。
PTC有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
（1）家用固体电热灭蚊器就使用PTC陶瓷电热元件，图13为其电阻随温度变化的图象，由图可知，该PTC材料的居里点温度为________℃。
（2）家用固体电热灭蚊器工作时的温度基本恒定在165 ℃左右，若它的温度高于165 ℃，电阻_________，功率________，使其温度________（以上均填变化情况）；反之，也能自动调节。因此用PTC材料制成的电热器具有自动调节功能。
（3）某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将如图14所示的电路连接完整。
（4）你认为该“过热自动报警电路”的设计或在使用过程中有何不足？（指出一点即可）
答：________________________________________________________________________。
期末检测题参考答案
1. C 解析：广播、电视、移动电话都是靠电磁波传递信息的，选项A正确。音频信号和视频信号都是不能直接发射的，在发射时都需要将这些信号通过调制器加载到高频电磁波上才能发射，选项B正确。移动电话既有接收功能，又有发射功能，既是电磁波的发射台，又是电磁波的接收台，故选项C错误，选项D正确。本题选错误的选项，所以选C。
2. D 解析：在家庭电路中，开关要接在火线上，这样断开开关时能将火线与用电器断开，更安全，不能直接接在零线与火线之间，故A选项错误；保险丝的熔点低，当电路中的电流突然变大时能自动熔断而切断电路，起到保护电路的作用，而铜丝的熔点高，不能自动熔断来保护电路，故B选项错误；连接普通插线板的导线允许通过的电流较小，而普通插线板上长时间同时使用多个大功率用电器时，总电流超过了导线允许通过的最大电流，导线会发热燃烧，容易引起火灾，故C选项错误；三脚插头上面的插脚与用电器的金属外壳相连，三孔插座上面的插孔与大地相连，当三脚插头插入三孔插座中时，能将用电器的金属外壳与大地相连，避免触电事故的发生，故D选项正确。
3. B 解析：在卫星导航系统中，卫星和地面设备的联系靠电磁波。而在电磁波中频率为1 GHz～10 GHz的波段最适合卫星通信，即微波最适合卫星通信。现在的绝大多数卫星通信系统都是用微波来传递信息的。我国的北斗卫星导航系统也是用微波来传递信息的。选项B正确。
4. D 解析：解答此题应根据磁体的吸铁性及磁极间的相互作用规律判断。如果铁棒无磁性，小磁针会吸引铁棒而转动；如果铁棒有磁性且a端为S极，会跟小磁针的N极相吸而使小磁针转动，选项D正确。
5. C 解析：第一个发现电与磁关系的是奥斯特，奥斯特实验说明通电导体周围存在着磁场（即电流的磁效应）；第一个发现磁能生电（电磁感应现象）的是法拉第；中国的沈括是最早研究磁偏角的学者。
6. AD 解析：选项A，声、光和电磁波中，声能传递信息，光和电磁波也能传递信息，符合题意。选项B，电话的话筒将声信号转化为电信号，不合题意。选项C，固定电话是利用电流传递信息，移动电话、广播和电视是利用电磁波传递信息，不合题意。选项D，微波通信、卫星通信、光纤通信都是利用电磁波传递信息，符合题意。故选A、D。
7. B 解析：电动机工作时，消耗了电能，得到了机械能，是通过做功将电能转化为机械能，选项A错误。古人钻木取火是消耗了机械能，得到了内能，是通过做功的方式将机械能转化为内能的，选项B正确。内燃机工作时是将燃料燃烧释放出的内能通过燃气膨胀对外做功，转化成机械能，选项C错误。冷天搓手感到手掌发热，是通过克服摩擦做功将机械能转化为内能，选项D错误。故选B。
8. AB 解析：水位到达B处时，控制电路接通，电磁铁通电吸引衔铁，红灯电路接通，报警器报警，选项A正确。电磁继电器中的电磁铁运用了电流的磁效应，选项B正确。报警时，红灯发光，将电能转化为光能，选项C、D错误。
9. A 解析：地热能来源于地球内部，所以不属于来自太阳能的范畴。而风能、水能都是因为地球吸收了太阳的能量形成的，生物质能是通过光合作用转换的，也来自于太阳能。故选A。
10. A 解析：带有金属外壳的用电器要将金属外壳接地，这样当外壳带电时，电荷会从地线导走，不会导致人触电，故选项A的做法是正确的；天线接触了电线，会造成触电事故；电线上晒衣服容易造成触电事故；家庭中使用的用电器功率过大，电路中电流就会过大，容易发生火灾。故选项B、C、D的做法都不符合安全用电原则。
11. BD 解析：电动机是把电能转化为机械能的装置，是根据通电线圈在磁场中受力的作用的原理工作的；发电机是把机械能转化为电能的装置，是根据电磁感应原理工作的。
12. C 解析：电流能产生磁场，同样通过电磁感应，磁场也能产生电流，故A错误；发电机发电过程中消耗机械能产生电能，故B错误；电磁感应现象中产生的电流叫感应电流，故C正确；导体在磁场中运动方向不同，则产生的电流方向也不同，故D错误。
13. 电磁感应 电 机械 解析：发电机是根据电磁感应原理制成的。电动机把电能转化成机械能。
14. 切割磁感线 导体ab 机械能转化为电能 解析：产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动；产生感应电流的导体相当于电源；在此过程中能量的转化情况是机械能转化为电能。
15. S 减小 解析：根据安培定则可判定电磁铁的A端为S极。将滑片P向右滑动，滑动变阻器连入电路的阻值增大，电路中的电流变小，电磁铁的磁性减弱，对小铁球的吸引力减小，小铁球所受的浮力减小。[]
16. b 变亮 解析：要使螺线管吸引大头针的数目增多，通过螺线管的电流应该增大，滑动变阻器的滑片P应向b端滑动，灯泡将变亮。
17. 永久磁体 电能转化为机械能 解析：扬声器主要由线圈、永久磁体、锥形纸盆组成，当线圈中通过交变电流时，会产生变化的磁场，与永久磁体之间相互作用产生振动，带动纸盆也来回振动，使扬声器发声，把电能转化为机械能。
18. 核 会 解析：核电站利用核能发电。在利用核能的过程中，若果放射性物质泄漏到反应堆外面，会对人和其他生物造成伤害。
19. （1）可再生 太阳 电 （2）一 不会 解析：（1）“绿色奥运、科技奥运、人文奥运”是北京奥运会的理念，所以奥运场馆中大量利用了太阳能，太阳能是清洁无污染的可再生能源，太阳能电池板是把太阳能转化为电能。（2）地热能是取自自然界，没有经过加工转化的能源，属一次能源。地热能是一种新型无污染的能源，不会产生温室效应。
20. 通电线圈在磁场里受力转动 电磁感应 解析：电动机是利用通电线圈在磁场里受力转动的原理制成的；10年后，法拉第发现了电磁感应现象，发电机就是利用电磁感应现象制成的。
21. 卫星通信 光纤通信 解析：现代“信息高速公路”是卫星通信和光纤通信等高速、大容量信息传输通道的俗称。
22. 如图1所示。
图1 图2
23. 如图2所示。 解析：应用安培定则。
24. (1)N A (2)增大 放入磁场前，磁敏电阻的阻值不为零 (3)①如图3所示 ②500 ③1.0 ④增大 减小
25. （1）C （2）3×108 具有
（3）三 （4）见解析
解析：（1）由短文知道，微波有几个重要的特性：微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；但微波可以穿过玻璃、陶瓷、塑料等绝缘材料，且不会消耗能量。故选C玻璃盆子。
（2）微波是一种电磁波，它的传播速度和光速一样是3×108 m/s。微波炉能加热食物，所以猜想微波具有能量。
（3）三孔插座其中一孔是接地的，故安全。
（4）微波一碰到金属就发生反射，金属根本没有办法吸收或传导它，微波炉的外壳用不锈钢等金属材料制成可以阻挡微波从炉内逃出，以免影响人们的身体健康。
26. （1）100 （2）变大 变小 降低 （3）如图4所示 （4）控制电路的电池长时间工作，电流减小，磁性减弱，可能造成误动作；控制电路部分始终耗电。（其他答案只要合理即可）
解析：根据题中所述可知居里点为电阻随温度的降低而增大，随温度的升高也增大的分界点，故此材料的居里点为100 ℃；根据此材料的特性可知，当温度在165 ℃左右时，电阻是随温度的升高而增大，由于电压不变，故功率变小，温度降低；当环境温度超过居里点时，材料的电阻是随温度的升高而增大，电路中的电流变小，电磁铁的磁性减弱，衔铁会在弹簧的拉力作用下向上移动，警铃报警，因此上面静触点应与警铃连接后接在电源上；当环境温度正常时，PTC电阻随温度的升高而减小，电路中电流增大，将衔铁吸下，指示灯亮，以示正常，即下面静触点与指示灯连接后接在电源两端。
