第四章 多彩的光 期末复习题 2022-2023学年上学期沪科版物理八年级（安徽）（有答案）

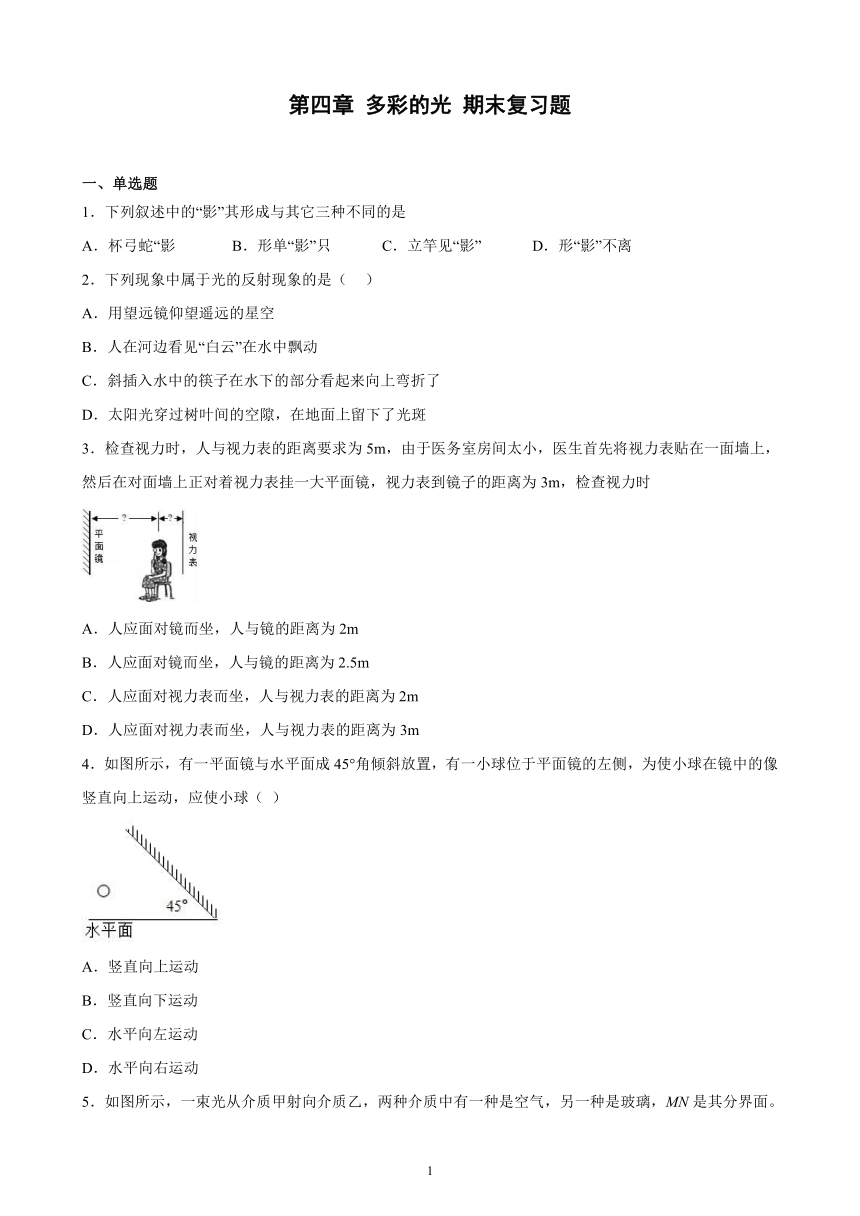

第四章 多彩的光 期末复习题
一、单选题
1．下列叙述中的“影”其形成与其它三种不同的是
A．杯弓蛇“影 B．形单“影”只 C．立竿见“影” D．形“影”不离
2．下列现象中属于光的反射现象的是（ ）
A．用望远镜仰望遥远的星空
B．人在河边看见“白云”在水中飘动
C．斜插入水中的筷子在水下的部分看起来向上弯折了
D．太阳光穿过树叶间的空隙，在地面上留下了光斑
3．检查视力时，人与视力表的距离要求为5m，由于医务室房间太小，医生首先将视力表贴在一面墙上，然后在对面墙上正对着视力表挂一大平面镜，视力表到镜子的距离为3m，检查视力时
A．人应面对镜而坐，人与镜的距离为2m
B．人应面对镜而坐，人与镜的距离为2.5m
C．人应面对视力表而坐，人与视力表的距离为2m
D．人应面对视力表而坐，人与视力表的距离为3m
4．如图所示，有一平面镜与水平面成45°角倾斜放置，有一小球位于平面镜的左侧，为使小球在镜中的像竖直向上运动，应使小球（ ）
A．竖直向上运动
B．竖直向下运动
C．水平向左运动
D．水平向右运动

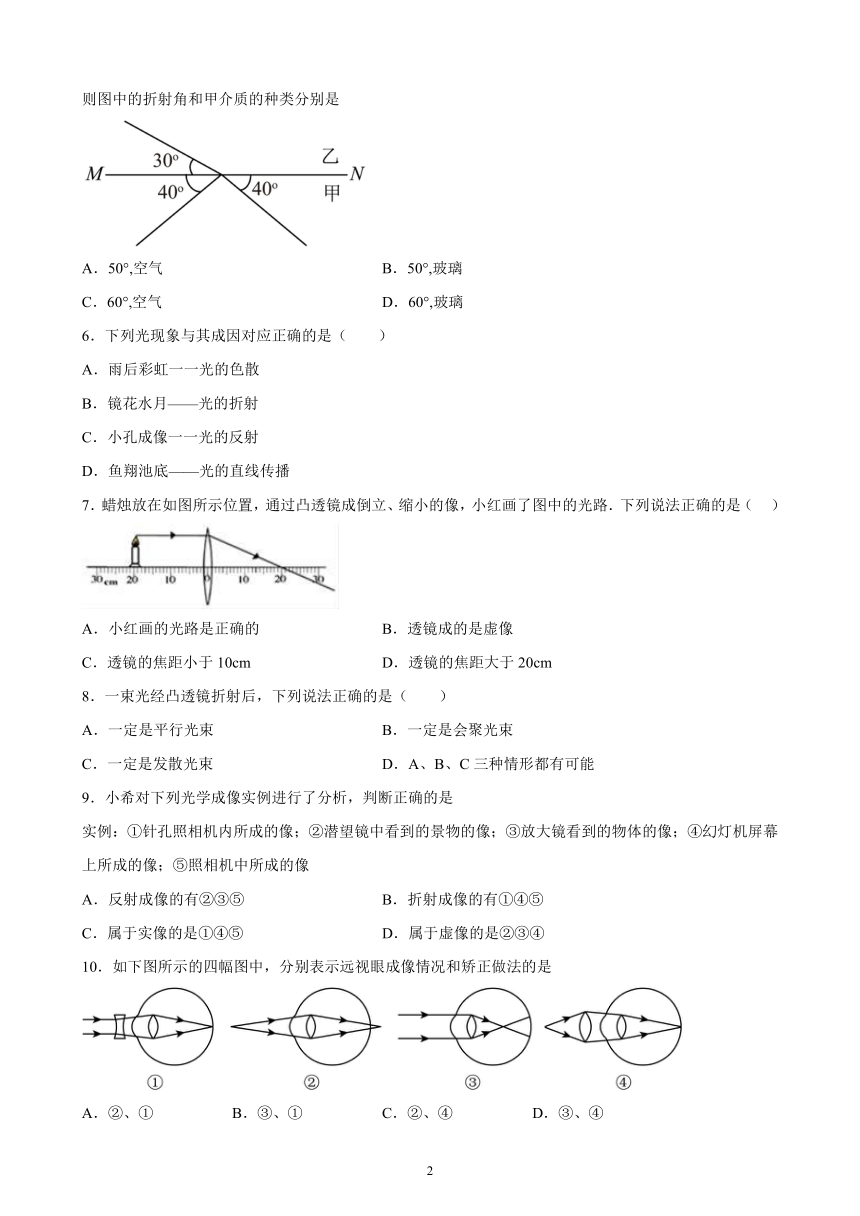

5．如图所示，一束光从介质甲射向介质乙，两种介质中有一种是空气，另一种是玻璃，MN是其分界面。则图中的折射角和甲介质的种类分别是
A．50°,空气 B．50°,玻璃
C．60°,空气 D．60°,玻璃
6．下列光现象与其成因对应正确的是（　　）
A．雨后彩虹一一光的色散
B．镜花水月——光的折射
C．小孔成像一一光的反射
D．鱼翔池底——光的直线传播
7．蜡烛放在如图所示位置，通过凸透镜成倒立、缩小的像，小红画了图中的光路．下列说法正确的是（ ）
A．小红画的光路是正确的 B．透镜成的是虚像
C．透镜的焦距小于10cm D．透镜的焦距大于20cm
8．一束光经凸透镜折射后，下列说法正确的是（　　）
A．一定是平行光束 B．一定是会聚光束
C．一定是发散光束 D．A、B、C三种情形都有可能
9．小希对下列光学成像实例进行了分析，判断正确的是
实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像
A．反射成像的有②③⑤ B．折射成像的有①④⑤
C．属于实像的是①④⑤ D．属于虚像的是②③④
10．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是
A．②、① B．③、① C．②、④ D．③、④
二、填空题

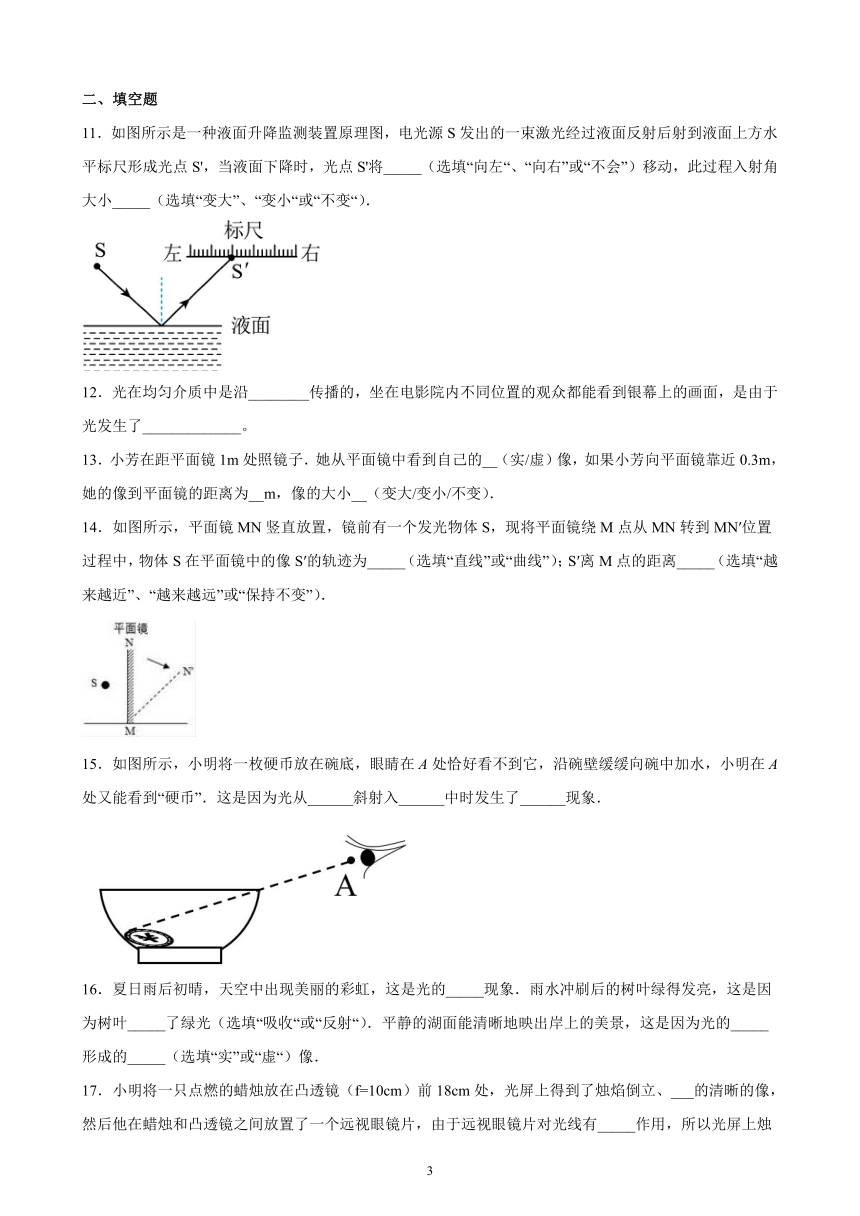

11．如图所示是一种液面升降监测装置原理图，电光源S发出的一束激光经过液面反射后射到液面上方水平标尺形成光点S'，当液面下降时，光点S'将_____（选填“向左“、“向右”或“不会”）移动，此过程入射角大小_____（选填“变大”、“变小“或“不变“）．
12．光在均匀介质中是沿________传播的，坐在电影院内不同位置的观众都能看到银幕上的画面，是由于光发生了_____________。
13．小芳在距平面镜1m处照镜子．她从平面镜中看到自己的__（实/虚）像，如果小芳向平面镜靠近0.3m，她的像到平面镜的距离为__m，像的大小__（变大/变小/不变）．
14．如图所示，平面镜MN竖直放置，镜前有一个发光物体S，现将平面镜绕M点从MN转到MN′位置过程中，物体S在平面镜中的像S′的轨迹为_____（选填“直线”或“曲线”）；S′离M点的距离_____（选填“越来越近”、“越来越远”或“保持不变”）．
15．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”．这是因为光从______斜射入______中时发生了______现象．
16．夏日雨后初晴，天空中出现美丽的彩虹，这是光的_____现象．雨水冲刷后的树叶绿得发亮，这是因为树叶_____了绿光（选填“吸收“或“反射“）．平静的湖面能清晰地映出岸上的美景，这是因为光的_____形成的_____（选填“实”或“虚“）像．
17．小明将一只点燃的蜡烛放在凸透镜（f=10cm）前18cm处，光屏上得到了烛焰倒立、___的清晰的像，然后他在蜡烛和凸透镜之间放置了一个远视眼镜片，由于远视眼镜片对光线有_____作用，所以光屏上烛焰的像变模糊了（如图所示），若想在光屏上重新得到清晰的像，他可将光屏___凸透镜．

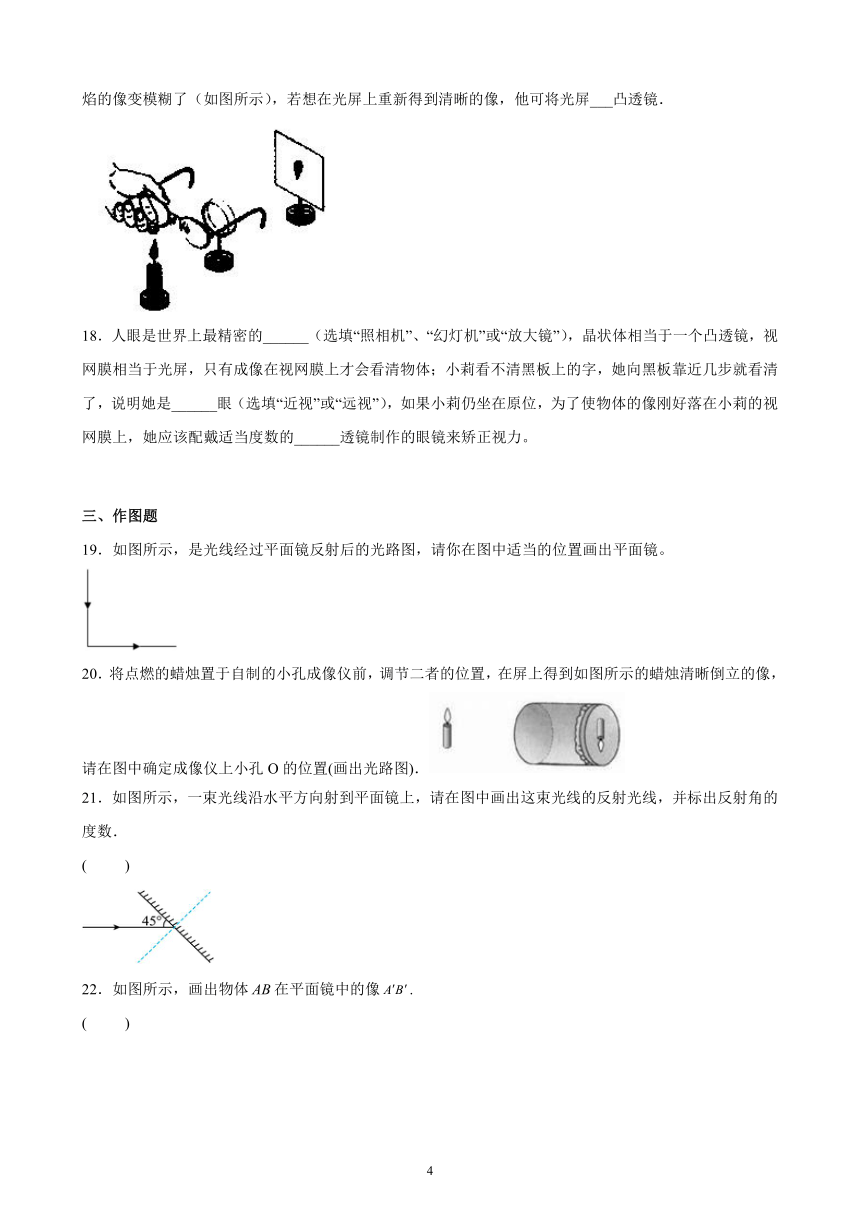

18．人眼是世界上最精密的______（选填“照相机”、“幻灯机”或“放大镜”），晶状体相当于一个凸透镜，视网膜相当于光屏，只有成像在视网膜上才会看清物体；小莉看不清黑板上的字，她向黑板靠近几步就看清了，说明她是______眼（选填“近视”或“远视”），如果小莉仍坐在原位，为了使物体的像刚好落在小莉的视网膜上，她应该配戴适当度数的______透镜制作的眼镜来矫正视力。
三、作图题
19．如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜。
20．将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置(画出光路图)．
21．如图所示，一束光线沿水平方向射到平面镜上，请在图中画出这束光线的反射光线，并标出反射角的度数．
( )
22．如图所示，画出物体在平面镜中的像.
( )

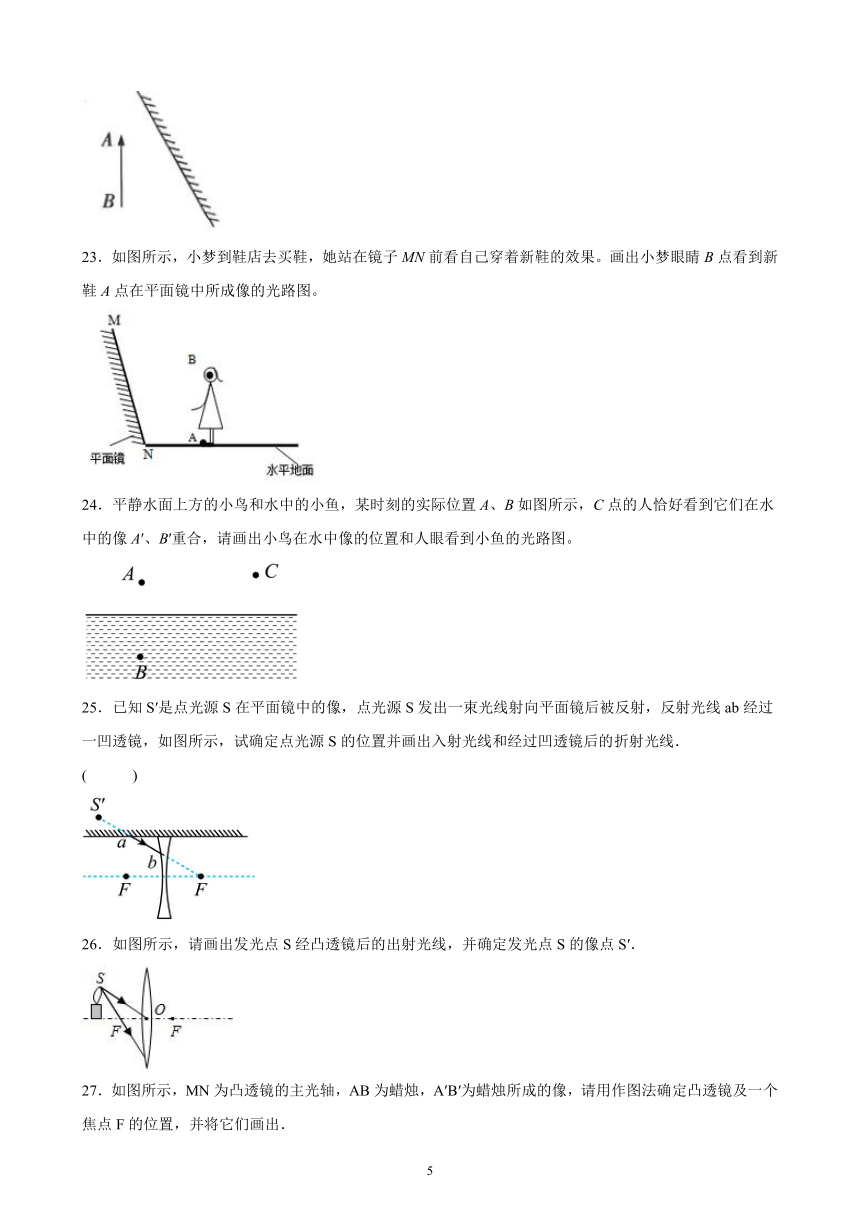

23．如图所示，小梦到鞋店去买鞋，她站在镜子MN前看自己穿着新鞋的效果。画出小梦眼睛B点看到新鞋A点在平面镜中所成像的光路图。
24．平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。
25．已知S′是点光源S在平面镜中的像，点光源S发出一束光线射向平面镜后被反射，反射光线ab经过一凹透镜，如图所示，试确定点光源S的位置并画出入射光线和经过凹透镜后的折射光线．
( )
26．如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．
27．如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出．
( )
四、实验题
28．某同学在“探究光的反射规律”时，实验装置如图所示，他先用加湿器使整个玻璃罩内充满水雾，将平面镜放在一个能转动的水平圆台上，用固定的红色激光笔发出一束垂直射向平面镜的光ON，然后用另一个绿色激光笔向O点发出一束光AO，经平面镜反射后沿OB方向射出。请回答下列问题：
（1）实验中，用加湿器使整个玻璃罩内充满水雾的目的是_______。（选填“显示光路”或“降低温度”）
（2）红色激光ON的作用是为了显示___________的位置。
（3）缓慢转动圆台，可以看到三束光相互重合，说明在反射现象中，反射光线、入射光线、法线_______。
（4）在上述实验装置的基础上，该同学在玻璃罩内装入了量角器，多次改变AO与ON的夹角进行实验，测量并记录AO与ON的夹角、OB与ON的夹角。该同学所探究的问题是：光在反射时，反射角与______是否有关。
29．探究光的反射定律的装置如图所示，平面镜平放在水平桌面上，垂直放置在平面镜的纸板AB可以沿ON向前、向后折。
(1)让一束光贴着纸板A射到O点，将纸板B翻折到能呈现反射光束的位置，若将入射光向ON靠近，则反射光线_______（选填“靠近”或“远离”）ON；
(2)实验中需要量角器测出反射角和入射角的大小，其目的是_______，逐次改变入射光的方向，多测几组反射角和入射角的大小，这样做是为了_______；
(3)将纸板B沿ON向后折去，则在B纸板上看不到反射光线，说明_______。
30．如图所示是探究“平面镜成像特点”的实验装置．
(1)为了使观察到的实验现象更好一些，该实验最好选择在____(填“较亮”或“较暗”)的环境中进行．
(2)实验中选择薄玻璃板代替平面镜是为了便于确定_____．
(3)实验中将点燃的蜡烛A放在玻璃板前，然后将未点燃的蜡烛B放在玻璃板后面并移动，直到蜡烛B与蜡烛A的像完全重合．此实验现象说明像与物_____．
(4)将蜡烛B拿走，然后在蜡烛B的位置上放一张白纸，在白纸上_____(填“能”或“不能”)看到蜡烛A的像．说明平面镜所成的像是_____(“实”或“虚”)像．
31．小明利用图甲装置“探究平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，拿一支外形相同但不点燃的蜡烛B竖立在玻璃板后面，移动蜡烛B，直到看上去它跟蜡烛A的像完全重合。
（1）为验证“像是虚像”的猜想，小明将一张白卡片放在___________ （选填“A”或“B”）蜡烛的位置，___________ （选填“直接”或“透过玻璃板”）观察白卡片上有无蜡烛A的像；
（2）某次测量蜡烛A到平面镜的距离L（如图乙），则L= ___________ cm，蜡烛B与蜡烛A到平面镜的距离___________ （选填“相等”或“不相等”）；
（3）实验过程中如果玻璃板没有与纸面垂直，而是如图丙所示倾斜，蜡烛A的像应是图中的___________ （选填“A1”“A2”或“A3”）；
（4）将蜡烛A靠近玻璃板时，玻璃板中蜡烛A的像的大小___________ （选填“变大”“变小”或“不变”）。
32．我们已知光在空气和水分界面发生折射时的规律，光在其他透明介质的分界面发生折射时有什么规律呢？为了研究这个问题，小明做了如下实验：让一激光手电筒射出的光束从水斜射入玻璃，再从玻璃依次斜射入冰、空气中，其光路如图所示。然后老师又告诉他光在一些透明介质中的传播速度，如下表。
(1)针对小明提出的问题，仔细观察图甲中的光路，对照表格中的数据进行分析，可以得出结论：________。
(2)根据你得出的结论，请在图乙中画出光由玻璃斜射入酒精时，折射光线的大致位置_______________。
(3)物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图丙所示。关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是________
A．玻璃缸的折射作用
B．激光笔发出的光线不绝对平行
C．白糖水的密度不是均匀的，越深密度越大
D．激光笔发出的各种颜色的光发生了色散
33．物理操作实验考试中，小明抽到的是“探究凸透镜成像规律”实验．
（1）如图1，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_____cm；
（2）如图2，光屏上呈现清晰的像，_____就是根据这一原理制作成的；
（3）如图3，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_____处能观察到烛焰的像；
（4）如图4，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（“近视”或“远视”）．
34．小明用一个焦距为10cm的凸透镜探究凸透镜成像规律，当装置如图甲所示时，烛焰在光屏上成清晰的像，
（1）图甲中光屏离凸透镜的距离可能是_______（填序号）
A．28cm B．18cm C．8cm
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，应将光屏向________（填“左”或“右”）调节．
（3）若步骤（2）中未调整光屏的位置，则需在凸透镜前加一个________（填“凸”或“凹”）透镜，才能在光屏上得到清晰倒立的像．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，我们能看到的清晰的像是图丙中的_______（填序号）．
35．如图，自制水滴显微镜，探究显微镜的工作原理。
器材：焦距较长的凸透镜（f=30cm）一个，滴管一个，废录音带盒一个，清水，白纸，细盐粉，头发丝，昆虫翅膀等：
（1）小水滴可看作一个焦距很小的________ 镜，本实验以小水滴作为显微镜的________ 镜，它与被观察物体的间距为10﹣15mm，如图甲所示；
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大了的箭头（如果不是这样，则需要调整“箭头”与水滴间的距离，或者改变水滴的直径），这是通过小水滴所成的________ （选填“虚”或“实”）像；
（3）如图甲中，透过这个小水滴，如果看到一个与原来方向相同的、放大的箭头，在不调整与箭头间的距离，应该把水珠变________ （选填“厚”或“薄”），直至与原来方向相反的、放大了的箭头，如果废录音带盒的厚度是12mm，那么最终水滴凸透镜的焦距范围是________ ；
（4）使凸透镜作________ （物、目）镜，与小水滴的距离约等于凸透镜的焦距（30cm），通过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一__________上，并且保持凸透镜是________ 的，且眼睛不要离太近，边观察、边微微调节凸透镜的位置，即可看到箭头被放大的________ （选填“虚”或“实”）像；如图乙所示，比图甲中通过小水滴观察到的箭头________ （选填“大”或“小”）得多，看到的箭头相对于原来的箭头是_________ （选填“正立”或“倒立”）；如果箭头顺时针转动，箭头的像将沿________ （选填“顺”或“逆”）时针转动；如果要看到箭头更大的像，应把凸透镜略微向______ （选填“上”或“下”）移动；
（5）再用这个显微镜观察头发丝、细盐粉，昆虫翅膀花纹的像，若用眼镜代替凸透镜，在家里完成上述实验，应该选用________ （选填“近视”或“远视”）眼镜。
五、综合题
36．如图所示，墙上竖直挂着一块平面镜MN，站在地面上的小明对着镜子看自己。用带箭头线段AB表示小明，并假设小明的眼睛在箭头顶端，虚线表示墙。
(1)作出小明在平面镜中所成的像；______
(2)他能否通过该平面镜看到自己的全身像？并作图分析。______
37．小刚分别利用“作图法”和“实验法”来研究凸透镜成像相关问题。
(1)如图甲所示，O为凸透镜的光心，F为焦点，AC、AO为两条特殊光路，请你利用这两条特殊光线作出物体AB所成的像A'B'；
(2)运用“实验法”研究凸透镜成像规律，当三个元件移动到如图乙所示的位置时，光屏上出现了清晰的缩小实像，测量出此时光屏到凸透镜的距离为20cm，请分析判断该凸透镜焦距的大致范围。
38．凸透镜的成像规律可以通过画光路图去理解。在光路图中凸透镜用甲图表示，O点为光心，F为焦点，图乙中A′B′是物体AB经透镜所成的像。B、B′两点到光心的距离均为2f。
（1）请画出图乙中这两条入射光线的出射光线，完成凸透镜成像的光路图；
（2）在图乙中，设物体AB的高度为h1，物体经透镜所成的像的高度为h2，物理学中将h2、h1的比值称为放大率，用字母n表示，试运用几何知识证明n＝1。
参考答案：
1．A
【解析】A. 杯弓蛇影的“影”是水面的反射形成的像，属于光的反射现象；B. 形单“影”只中的“影”是由于身体遮住光线后，在地面形成了自己的影子，故属于光沿直线传播现象；C. 立竿见“影”中的“影”是由于光线被竿遮挡光线形成的影子，故属于光沿直线传播现象；D. 形“影”不离中的“影”是由于身体遮住光线后，在地面形成了自己的影子，故属于光沿直线传播现象；故与其他三个不同的是A．故选A．
2．B
【解析】A． 利用望远镜仰望遥远的星空，是利用透镜成像，属于光的折射，故不符合题意；
B．人在河边看见“白云”在水中飘动，属于平面镜成像，是由于光的反射形成的，故符合题意；
C．斜插入水中的筷子在水下的部分看起来向上弯折了，是由于光的折射形成的，故不符合题意；
D．太阳光穿过树叶间的小空隙，在地面上留下了光斑，属于小孔成像，是由于光的直线传播造成的，故不符合题意。
3．A
【解析】由题意可知，视力表离平面镜为3m，根据平面镜的成像特点，像与物到镜面的距离相等，可知视力表的像离镜子也是3m，所以人应面对视力表而坐,人离镜子2m，视力表的像离人距离为3m+2m＝5m，正好符合要求．
故选A.
依据平面镜成像特点，人和人的像相对于镜面对称，视力表和视力表的像相对于平面镜对称，依据数学知识计算．
4．C
【解析】根据平面镜成像原理可知，像与物体关于镜面是对称的，由于竖直方向与平面镜的夹角是45°，所以物体运动的路线与平面镜的夹角也是45°，像向上运动，物体就要向左运动，所以应选C．
5．D
【解析】
由图可知，过入射点作出法线，水平直线MN为界面，竖直虚线为EF法线；
因为入射角是入射光线与法线的夹角，反射角是反射光线与法线的夹角，折射角是折射光线与法线的夹角；且入射光线与折射光线，入射光线与反射光线均据法线两侧，因此CO为入射光线，OB为反射光线，OA为折射光线，则折射角
∠AOE=90°-30°=60°
入射角
∠COF=90°-40°=50°
入射角小于折射角，因此可得甲介质是玻璃，故选D。
6．A
【解析】A．雨后彩虹属于光的色散现象，故A正确；
B．镜花水月属于光的反射现象，故B错误；
C．小孔成像是光的直线传播现象，故C错误；
D．鱼翔池底是光的折射现象，故D错误。
故选A。
7．C
【解析】从图像分析，蜡烛在二倍焦距之外，成像在一倍焦距和二倍焦距之间；
u＞2f，即20cm﹥2f， f＞10cm．故选C．
8．D
【解析】只有通过焦点的光线经凸透镜折射后将平行于主光轴；
凸透镜对所有不过透镜中心的光线都有会聚作用，不仅仅是只对平行光线；
所有平行于凸透镜主光轴的光线都可以会聚到焦点上；不平行于主光轴的光线也能会聚，但是不能会聚到焦点上，因此，所有光线经过凸透镜折射后的光线一定都比原来会聚一些。故选项ABC错误，D正确。
故选D。
9．C
【分析】实像和虚像的不同点：（1）成因不同，实像是由实际光线会聚而成的，而虚像是由实际光线的反向延长线会聚而成的；（2）像的正立、倒立不一样，实像一般是倒立的，而虚像是正立的．
【解析】①针孔照相机属于小孔成像原理，因此成的是实像，它是光的直线传播原理形成的；
②从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反射现象；
③用放大镜看物体，利用的是光的折射现象中成虚像的情况；
④看幻灯机屏幕上的像，是光的折射现象，成的是倒立、放大的实像；
⑤照相机中所成的像是倒立、缩小的实像．
综上所述，属于实像的是①④⑤；属于虚像的是②③；属于折射成像的是③④⑤；属于反射成像的是②，故只有选项C正确．
故选C.
10．C
【分析】远视眼是晶状体会聚能力太弱，像成在视网膜的后方，应佩戴凸透镜矫正．
【解析】远视眼是晶状体曲度变小，会聚能力减弱，像成在视网膜的后方，所以②表示远视眼成像情况；
远视眼应佩戴会聚透镜，即凸透镜进行矫正．所以④是其矫正成像图．
故选C．
11． 向右 不变
【分析】根据光的反射定律，当液面发生变化时，由于入射角的大小不变，所以反射光线与原来的反射光线平行，可知光点S的移动方向．
【解析】当液面下降时，由于入射角的大小不变，则反射角的大小也不变，但反射光线与原来的反射光线平行相比向右移动；所以反射光斑将向右移动．
12． 直线 漫反射
【解析】[1]光在均匀介质中是沿直线传播的；
[2]坐在电影院内不同位置的观众都能看到银幕上的画面，是由于光发生了漫反射。
13． 虚 0.7 不变
【解析】平面镜所成的像不能有光屏承接，是虚像，像与物体的大小相同，像到平面镜的距离与物体到平面镜的距离相等．
14． 曲线 保持不变
【解析】试题分析：根据平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等来解答此题．根据平面镜成像特点，分别作出平面镜在MN处S的像S′和平面镜在MN′处S的像S″，然后进行分析；
由图可知，S点绕M以SM长为半径转动，所以它的像的轨迹应该是圆弧，即为曲线，由图可知，S′离轴M的距离始终不变．故答案为曲线；保持不变．
考点：平面镜成像的特点、原理、现象及其实验方案．
15． 水 空气 折射
【解析】当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象．
16． 色散 反射 反射 虚
【分析】（1）彩虹是光的色散现象；
（2）不透明物体的颜色是由物体反射的色光决定的
（3）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的．
【解析】夏日雨后初晴，天空中出现美丽的彩虹，这是光的色散现象；
因为不透明物体的颜色由它所反射的色光决定，所以绿色植物呈绿色是因为它反射绿光；
平静的湖面能清晰地映出岸上的美景，属于平面镜成像，是由于光的反射形成的虚像．
17． 放大 会聚 靠近
【解析】[1][2][3]因为
，
即
，
所以成倒立、放大、实像；远视眼镜片是凸透镜，对光有会聚作用；两个凸透镜组合在一起，使会聚能力增强，所以成像在距离透镜更近处，则光屏应靠近凸透镜．
18． 照相机 近视 凹
【解析】[1][2][3]人眼中的晶状体形状中间厚，边缘薄，相当于凸透镜．晶状体把光线会聚到视网膜上，成一个倒立缩小的实像，相当于一台小型的照相机；近视眼的晶状体把光线会聚在视网膜之前，可以看清近处的物体，但远处的物体则看不清，需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像。
19．
【解析】由光的反射定律可知，反射角等于入射角，所以，先作出反射光线与入射光线夹角的平分线，即为法线，然后再过入射点作法线的垂线即为平面镜。
20．
【解析】试题分析：根据光的直线传播原理，连接蜡烛与它像的对应位置，在成像仪上的交点O就是小孔的位置，如图：
由光的直线传播可知，蜡烛越靠近像，像就越大．
考点：本题考查光直线传播的应用
点评：小孔成像时，物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像；成像的大小取决于像到小孔的距离；根据光的直线传播原理作图并做出判断
21．
【解析】题目中已经作出法线，根据反射角等于入射角画出反射光线，入射光线与平面镜的夹角为45°，所以入射角为90°﹣45°=45°，故反射角也为45°，如图所示：
22．
【解析】分别作出点、关于平面镜的对称点、，用虚线连接、，即为在平面镜中的像，如下图所示：
23．
【解析】根据平面镜的特点在平面镜的另一侧作出新鞋的点A的对称点A′，即为其在平面镜中的像；连接像点与眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如图所示：
24．
【解析】作出小鸟A关于水面的对称点A′，即小鸟的像位置。因为C点人看到小鸟和小鱼的像重合，即A'也是小鱼B的像B′，连接A′C（B′C）与水面交于点O，连接BO即为入射光线，OC为折射光线，如图所示：
25．
【解析】(1)画出像S′关于镜面的对称点S，即为光源S的位置；(2)连接Sa，可得ab的入射光线；(3)ab的延长线过凹透镜的焦点，则折射光线平行于凹透镜的主光轴射出，如图所示：
26．
【解析】由图可知，一条入射光线过焦点，则过焦点的光线经凸透镜折射后折射光线平行于主光轴；另一条入射光线过光心，则过光心的光线经凸透镜折射后传播方向不变；两条折射光线的交点即像点S′.如图所示：
27．
【解析】（1）连接A'A并延长交主光轴与一点，该点是凸透镜的光心O，过光心O做一个凸透镜．
（2）由A点向凸透镜作平行于主光轴的光线AC，连接A'C并延长交主光轴与一点F，F是凸透镜的焦点．如图．
28． 显示光路 法线 在同一平面内 入射角
【解析】（1）[1]用加湿器使整个玻璃罩内充满水雾的目的是使光路更加明显，显示光路。
（2）[2]因为ON经过入射点O垂直于镜面，所以ON就是法线的位置。
（3）[3]缓慢转动圆台，看到三束光能够重合，说明反射光线、入射光线和法线在同一平面内。
（4）[4] AO与ON的夹角是入射角，OB与ON的夹角是反射角，多次测量是为了探究反射角和入射角的关系。
29． 靠近 为了比较反射角和入射角的大小关系 使实验结论具有普遍性 反射光线和入射光线在同一个平面内
【分析】(1)入射光线靠拢法线，反射光线也靠拢法线；
(2)探究光的反射定律时，要多次改变入射角，测量入射角和反射角，比较反射角和入射角的关系；多次实验可以多测量几组数据，得到的规律更具有说说服力；
(3)当把纸板向后缓慢旋转时，反射光线将会消失，所以证明了反射光线、法线、入射光线在同一平面内。
【解析】(1)[1]若将AO向ON靠近，入射角减小，反射角等于入射角，所以OB也靠近法线，若将AO向ON远离，入射角增大，反射角等于入射角，所以OB也远离法线；
(2)[2]实验中需要量角器测出反射角和入射角的大小，这样做的目的是为了比较反射角和入射角的大小关系；
[3]多测几组反射角和入射角的大小，为了使实验结论具有普遍性；
(3)[4]当两块硬纸板在一个平面内时，可以看到入射光线和反射光线，将硬纸板右半部向后折转一个角度后，看不到反射光线，所以该实验的结论是入射光线、反射光线和法线在同一个平面内。
30． 较暗 像的位置 大小相等 不能 虚
【解析】(1)[1]在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮，所以应在比较暗的环境中进行实验．
(2)[2]用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置，也便于比较物像的大小关系．
(3)[3]实验时，她在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后并移动，在玻璃板的A侧现察；当B和A的像完全重合时说明像和物的大小相等；
(4)[4][5]移动玻璃板后的蜡烛B，使它与蜡烛A在玻璃板中所成的像重合，移开蜡烛B，用白纸做屏幕放在该位置，直接观察白纸，在白纸上不能看到蜡烛的像，可知平面镜所成的像是虚像．
31． B 直接 3.50 相等 A1 不变
【解析】（1）[1][2]因虚像不能用光屏承接，故为了验证“像是虚像”的猜想，可以将一张白卡片放在蜡烛A的像的位置，即B蜡烛的位置，直接观察白卡片上有无蜡烛A的像。
（2）[3]由图中可知，刻度尺的分度值为0.1cm，故可知此时蜡烛A到平面镜的距离L=3.50cm。
[4]因物与像关于平面镜对称，故可知蜡烛B与蜡烛A到平面镜的距离相等。
（3）[5]因物与像关于平面镜对称，故可知物和像的对应点的连线应与平面镜垂直，故可知蜡烛A的像应是图中的A1。
（4）[6]因平面镜所成的像的大小只与物的大小有关，故将蜡烛A靠近玻璃板时，玻璃板中蜡烛A的像的大小不变。
32． 光斜射时，光速越小的折射角越小 C
【解析】(1)[1]仔细观察图中的光路，对照表格中的数据进行分析，可以得出结论：光斜射时，光速越小，折射角越小。
(2)[2]根据表格中的数据可知：光在酒精中的速度大于光在玻璃中的速度，所以折射角大于入射角，折射光线的大致位置：
(3)[3]光在均匀介质中是沿直线传播的，如图丙所示，现在激光发生了偏折，一定是糖水的密度不均匀，越深密度越大造成的。
故选C。
33． 10.0 倒立、放大 B 远视
【解析】（1）平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，这个光斑即凸透镜的焦点，焦点到凸透镜光心的距离即为焦距，所以凸透镜的焦距f=40cm-30cm=10cm；（2）由图可知，像距大于物距，光屏上成倒立、放大的实像，投影仪就是根据这一原理制作成的；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，则物距u=16cm-10cm=6cm＜f，成正立、放大的虚像，人眼在图中B处能观察到烛焰的像；（4）在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，像距变小，说明眼镜对光线有会聚作用，该眼镜是凸透镜，是远视眼镜．
34． B 左 凹 A
【解析】（1）由图甲，烛焰在光屏上成倒立、缩小的像，所以此时物距大于二倍焦距，像距在焦距和二倍焦距之间，故可能是18cm，答案为B．
（2）保持凸透镜的位置不变，将蜡烛向左调节一段距离后，要想在光屏上成清晰的像，根据凸透镜成实像时“物远像近像变小”，应将光屏向左调节．
（3）若步骤（2）中未调整光屏的位置，则像会成在光屏的前面，为在光屏上得到清晰倒立的像，应在凸透镜前加一个发散透镜，即凹透镜．
（4）若将印有字母“F”的纸片（图乙）放在离凸透镜5cm的地方，此时物距小于焦距，成正立、放大的虚像，我们能看到的清晰的像是图丙中的A．
35． 凸透 物 实 厚 6～12mm 目 直线 水平 虚 大 倒立 顺 上 远视
【解析】(1)[1][2]小水滴接近圆形，所以其相当于一个焦距很小的凸透镜，是当作显微镜的物镜来使用的。
(2)[3]由于把小水滴作为物镜，故成的是倒立、放大的实像。
(3)[4][5]由题意可知，小水滴此时相当于放大镜，成的是正立、放大的虚像，说明箭头在小水滴的焦点之内，即小水滴的焦距过大，因此应该把水珠变得再厚些，使其焦距变小，直至成倒立、放大的实像，此时物距满足f＜12mm＜2f，即凸透镜的焦距为6mm＜f＜12mm。
(4)[6]由乙图可知，凸透镜在上面，应该是目镜。
[7][8][9]通过凸透镜去观察小水滴，使箭头、小水滴、凸透镜在同一直线上，并且保持凸透镜是水平的，此时，凸透镜镜相当于一个放大镜，成的是一个正立、放大的虚像。
[10][11][12]虽然二次放大成的像相对于物体是倒立的，但旋转的方向是一致的，如果箭头顺时针转动，箭头的像将沿顺时针转动。
[13]要使成的虚像更大一些，应增大物距，把凸透镜向上移动。
(5)[14]近视眼镜是凹透镜，远视眼镜是凸透镜，所以要代替凸透镜，应用远视眼镜。
36． 不能；图和分析见解答
【解析】(1)[1]分别作出AB端点关于平面镜的对称点、，用虚线连接A′、B′即为小明在平面镜中的像。如图所示：
(2)[2]人若能从镜中看到自己的全身像，需满足的条件是：人的头项和脚处的光，经镜子反射后都能进入人的眼睛，即人像的上、下两端与眼睛的连线必须都穿过镜子。如图所示，AB表示人的全身，A点表示人眼的位置。根据平面镜成像的特点，作出人的像。将和A，和A分别用直线连接起来。由图可知，没有穿过平面镜，所以他不能通过该平面镜看到自己的全身像。
37．(1) ；(2)10cm＜f＜20cm
【解析】(1)平行于主光轴的光线经凸透镜折射后过焦点，经过光心的光线传播方向不变，则可以作出物体AB所成的像A'B'如图所示：
(2)由图可知u＞v，所成的像是倒立缩小的实像，则u＞2f，像距范围f＜v＜2f，即f＜20cm＜2f，解得
10cm＜f＜20cm
38．见解析
【解析】(1)经过光心的光线经凸透镜不改变方向；平行于主光轴光线经凸透镜折射经过右焦点，如图所示：
(2)由几何知识知道，△OAC∽△OA′B′，即
，
因为BO＝B′O＝2f，所以AB＝A′B′，物体AB的高度AB＝h1，物体AB经透镜所成的像的高度A′ B′＝h2，所以，h1＝h2，即 ，故放大率n＝1。
