课件23张PPT。 滑 动 变 阻 器 织金县阿弓中学 陈恩宽这种通过在铅笔芯上移动夹线夹来改变连入电路中电阻的器件是一个简易的变阻器缺点：用铅笔芯做电阻

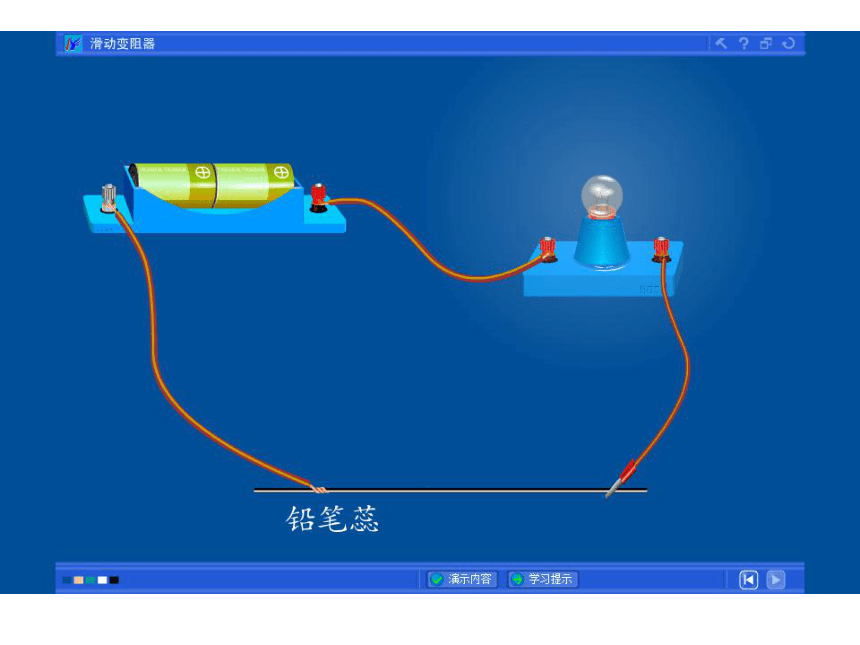

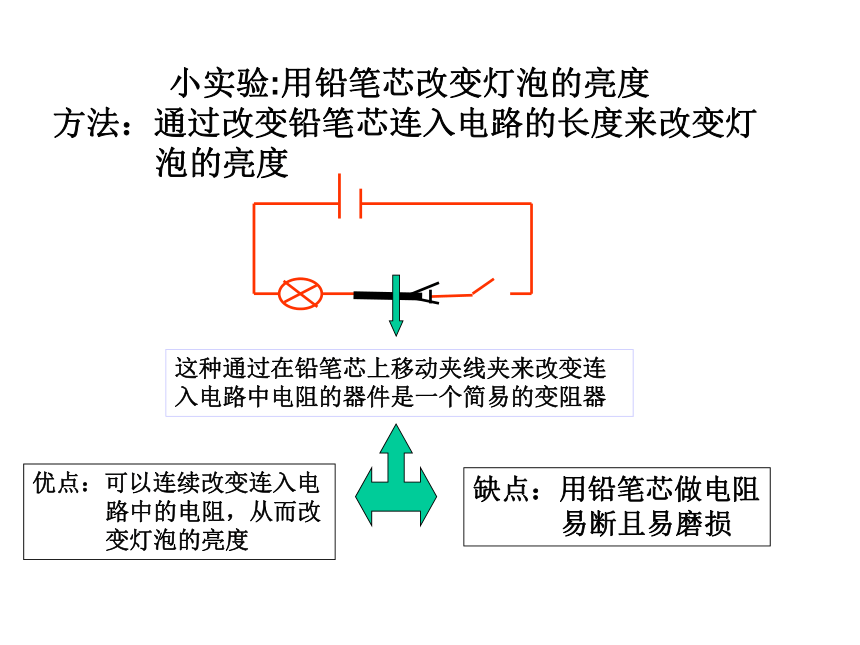

易断且易磨损小实验:用铅笔芯改变灯泡的亮度
方法：通过改变铅笔芯连入电路的长度来改变灯
泡的亮度优点：可以连续改变连入电
路中的电阻，从而改

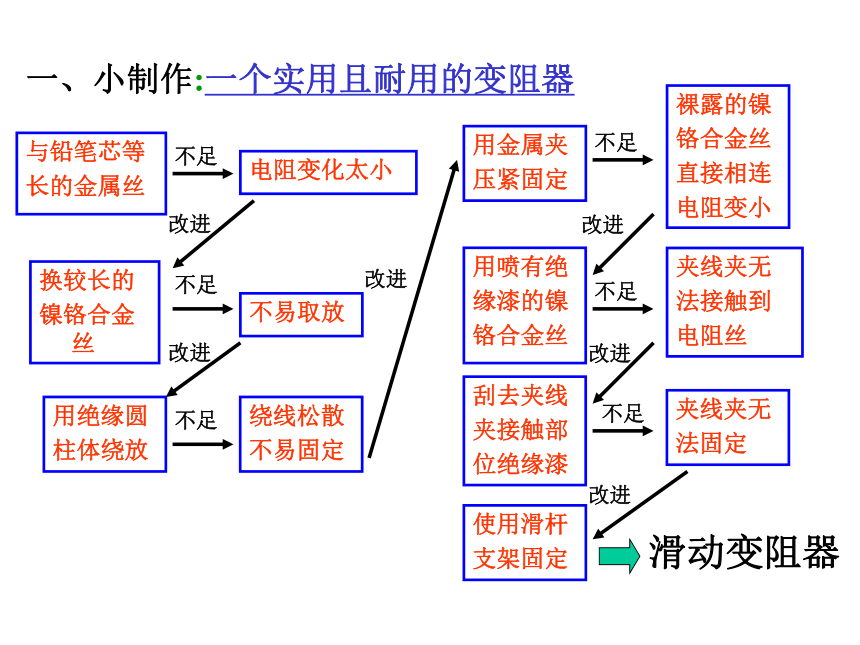

变灯泡的亮度一、小制作:一个实用且耐用的变阻器与铅笔芯等
长的金属丝换较长的
镍铬合金丝电阻变化太小不易取放用绝缘圆
柱体绕放绕线松散
不易固定用金属夹
压紧固定裸露的镍
铬合金丝
直接相连
电阻变小用喷有绝
缘漆的镍
铬合金丝夹线夹无
法接触到
电阻丝刮去夹线
夹接触部
位绝缘漆夹线夹无
法固定使用滑杆

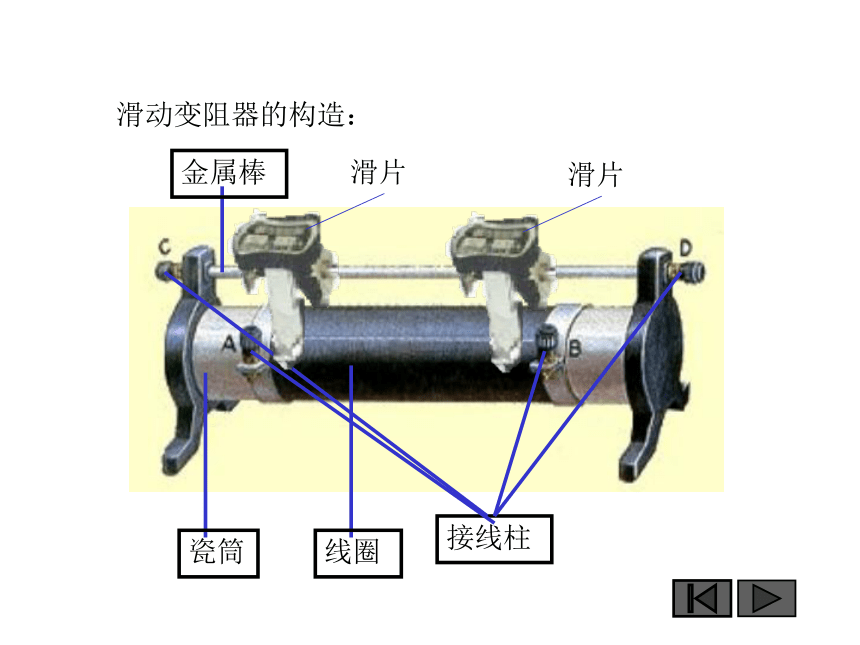

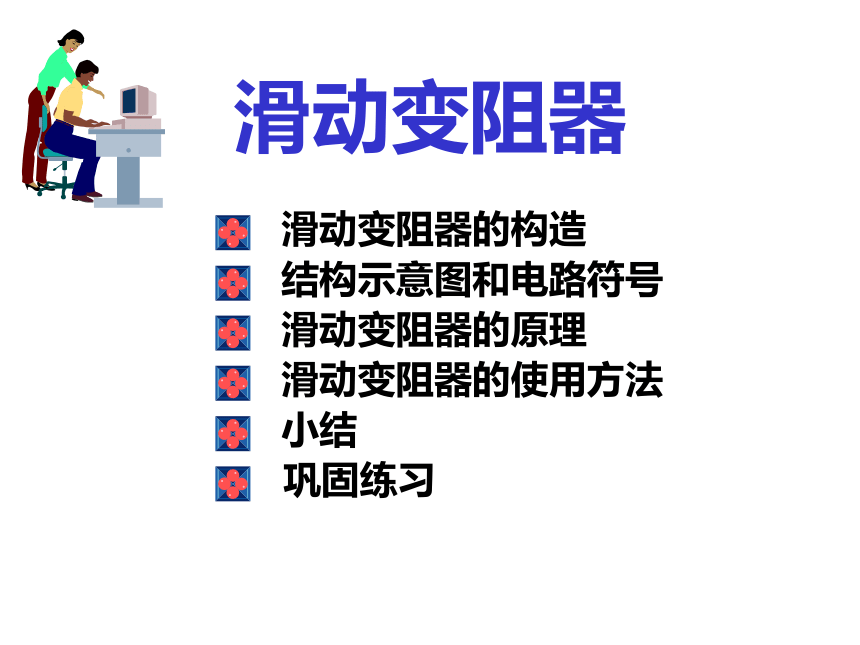

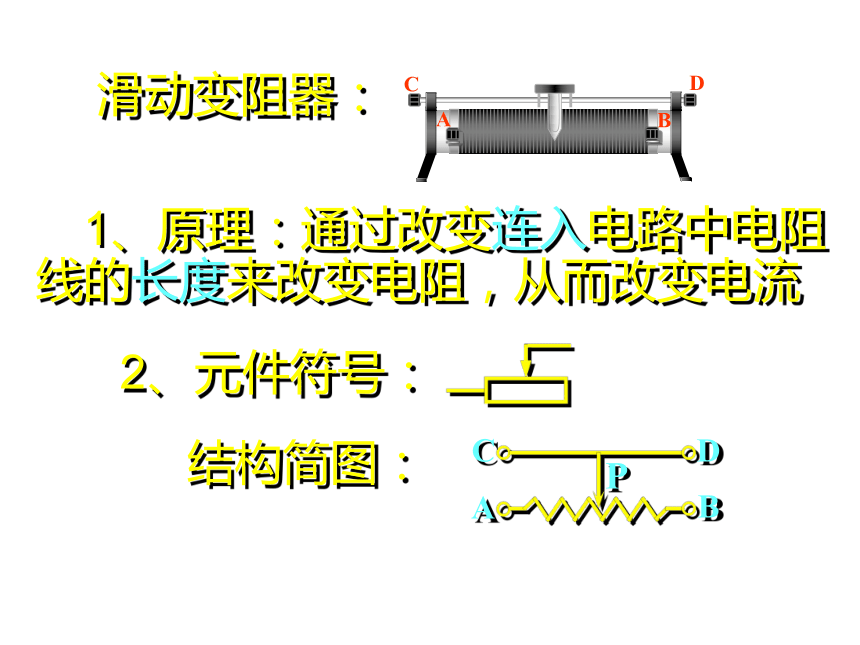

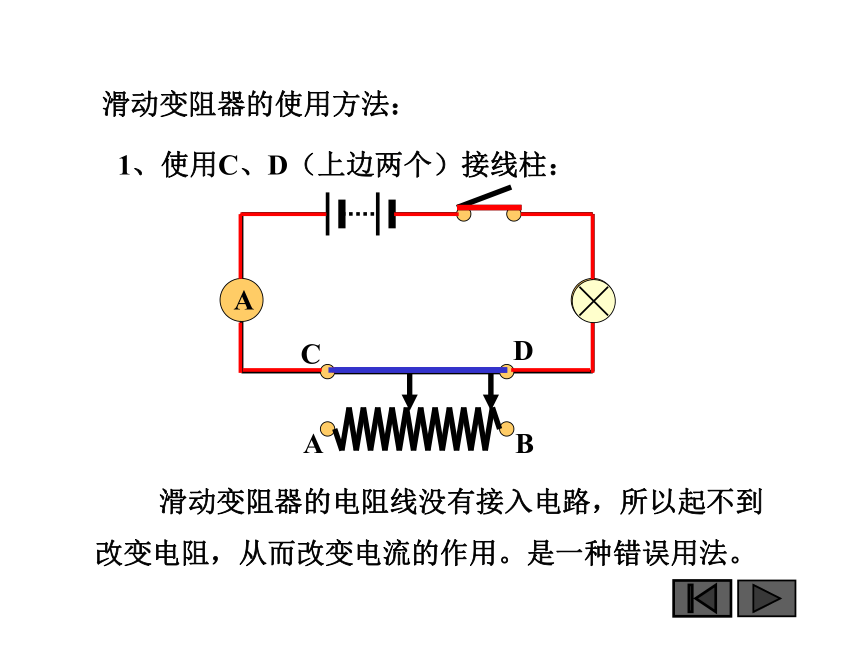

支架固定不足不足不足改进改进不足改进不足不足改进改进改进滑动变阻器滑动变阻器滑动变阻器的构造滑动变阻器的原理滑动变阻器的使用方法小结结构示意图和电路符号巩固练习滑动变阻器的构造：滑动变阻器： 1、原理：通过改变连入电路中电阻线的长度来改变电阻，从而改变电流2、元件符号：结构简图：滑动变阻器的使用方法：1、使用C、D（上边两个）接线柱： 滑动变阻器的电阻线没有接入电路，所以起不到
改变电阻，从而改变电流的作用。是一种错误用法。2、使用A、B（下边两个）接线柱： 相当于接入电路中一个定值电阻,同样起不到
改变电阻，从而改变电流的作用。３、使用A、Ｃ（一上一下）两个接线柱： AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。4、使用A、D（一上一下）两个接线柱： AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。5、使用B、C（一上一下）两个接线柱： BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。6、使用B、D（一上一下）两个接线柱： BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。滑动变阻器的一般接线方法：一上一下，以下为主说明：滑片接近连入电路的下接线柱，连入电路的电阻越小；
滑片远离连入电路的下接线柱，连入电路的电阻越大。结论：铭牌上所标示数值的物理意义：50Ω：表示滑动变阻器的最大电阻值；
（该滑动变阻器的阻值变化范围是0—50Ω）
1.5A：表示滑动变阻器允许通过的最大电流。电路中符号：小 结 只有用 的接法，才能使滑动变阻器起到改变电阻的作用。
电阻的变化由滑片与下边已接线的接线
柱之间的距离变化（即接入电路的电阻线
的长度）决定：距离越大，电阻越大；
距离越小，电阻越小。“一上一下”巩固练习:1、滑动变阻器的作用是通过改变导线（ ）来逐渐改变（ ），从而逐渐改变电路中（ ）。 长 度电 阻电 流2、下列滑动变阻器的四中接法中正确的是：（ ）BC3、当滑片P向右滑动时，下列接入电路的滑动变阻器的电阻变小的是( )CD如图，用滑动变阻器控制灯的亮度，若要求滑片P向左移动时，电流变小，灯变暗，则变阻器连入电路时正确的接法是：（ ）（A）C接M，B接N
（B）C接M，D接N
（C）A接M，B接N
（D）A接M，D接NBDDACMNL1 ，L2并联，滑动变阻器和电键控制干路电流，电流表测L1的电流，电压表测L2两端的电压L2L1AV
