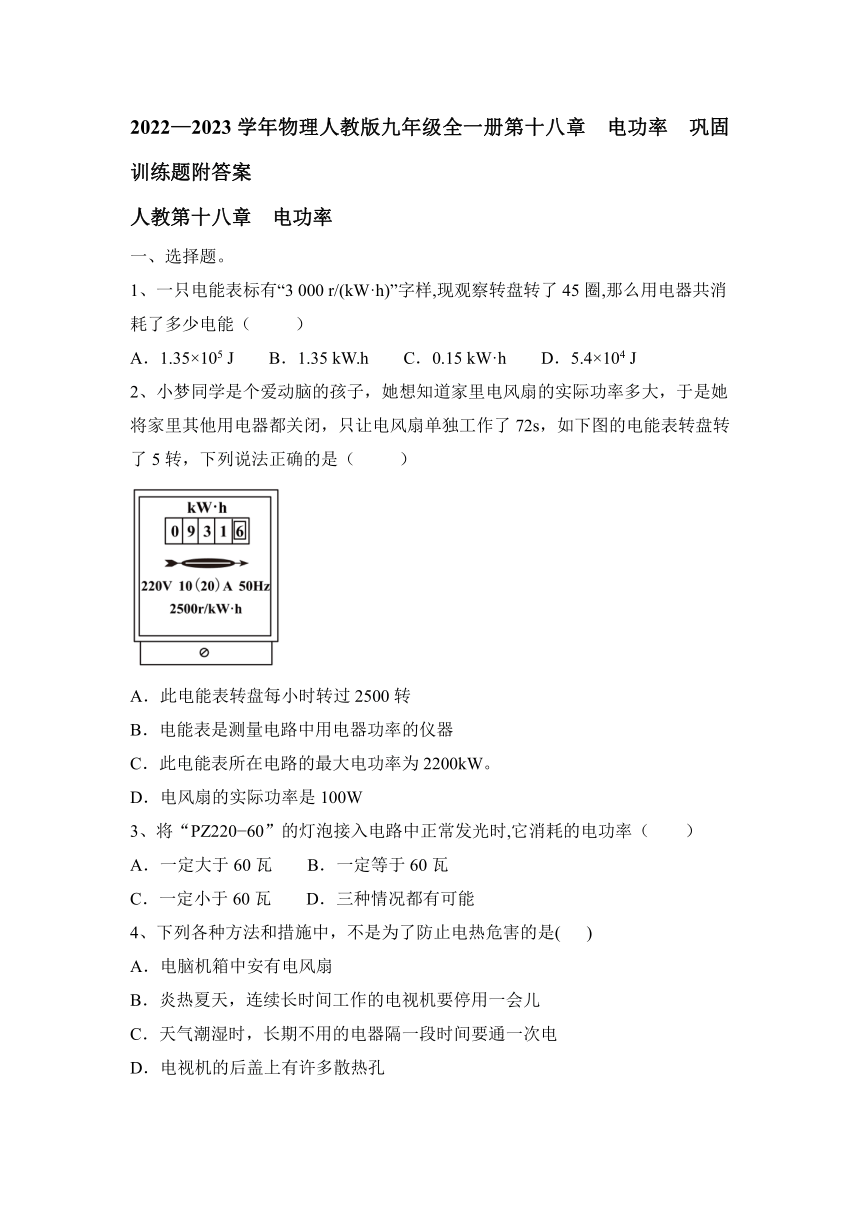

2022—2023学年物理人教版九年级全一册第十八章 电功率 巩固训练题附答案

2022—2023学年物理人教版九年级全一册第十八章 电功率 巩固训练题附答案
人教第十八章 电功率
一、选择题。
1、一只电能表标有“3 000 r/(kW·h)”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能（ ）
A．1.35×105 J B．1.35 kW.h C．0.15 kW·h D．5.4×104 J
2、小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是（ ）
A．此电能表转盘每小时转过2500转
B．电能表是测量电路中用电器功率的仪器
C．此电能表所在电路的最大电功率为2200kW。
D．电风扇的实际功率是100W
3、将“PZ220 60”的灯泡接入电路中正常发光时,它消耗的电功率（ ）
A．一定大于60瓦 B．一定等于60瓦
C．一定小于60瓦 D．三种情况都有可能
4、下列各种方法和措施中，不是为了防止电热危害的是( )
A．电脑机箱中安有电风扇
B．炎热夏天，连续长时间工作的电视机要停用一会儿
C．天气潮湿时，长期不用的电器隔一段时间要通一次电
D．电视机的后盖上有许多散热孔

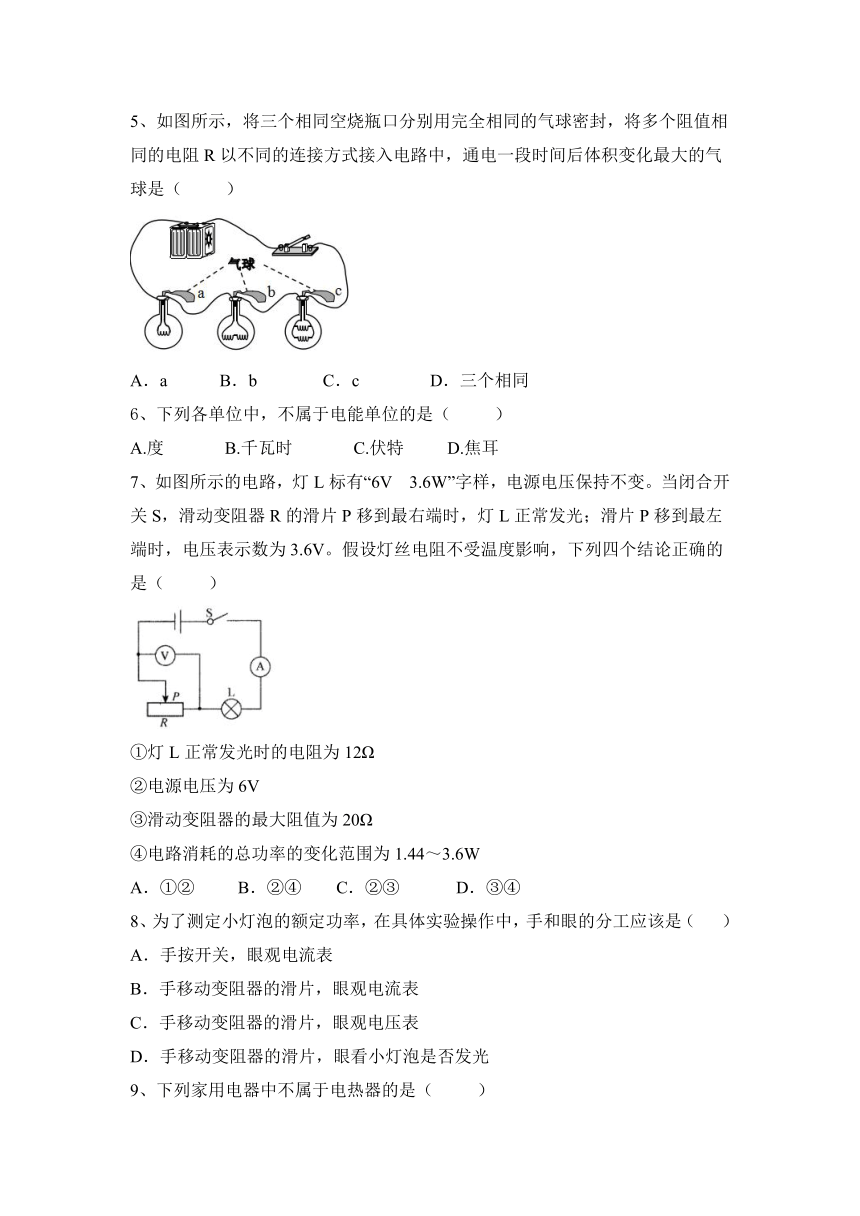

5、如图所示，将三个相同空烧瓶口分别用完全相同的气球密封，将多个阻值相同的电阻R以不同的连接方式接入电路中，通电一段时间后体积变化最大的气球是（ ）
A．a B．b C．c D．三个相同
6、下列各单位中，不属于电能单位的是（ ）
A.度 B.千瓦时 C.伏特 D.焦耳
7、如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
8、为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（ ）
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光

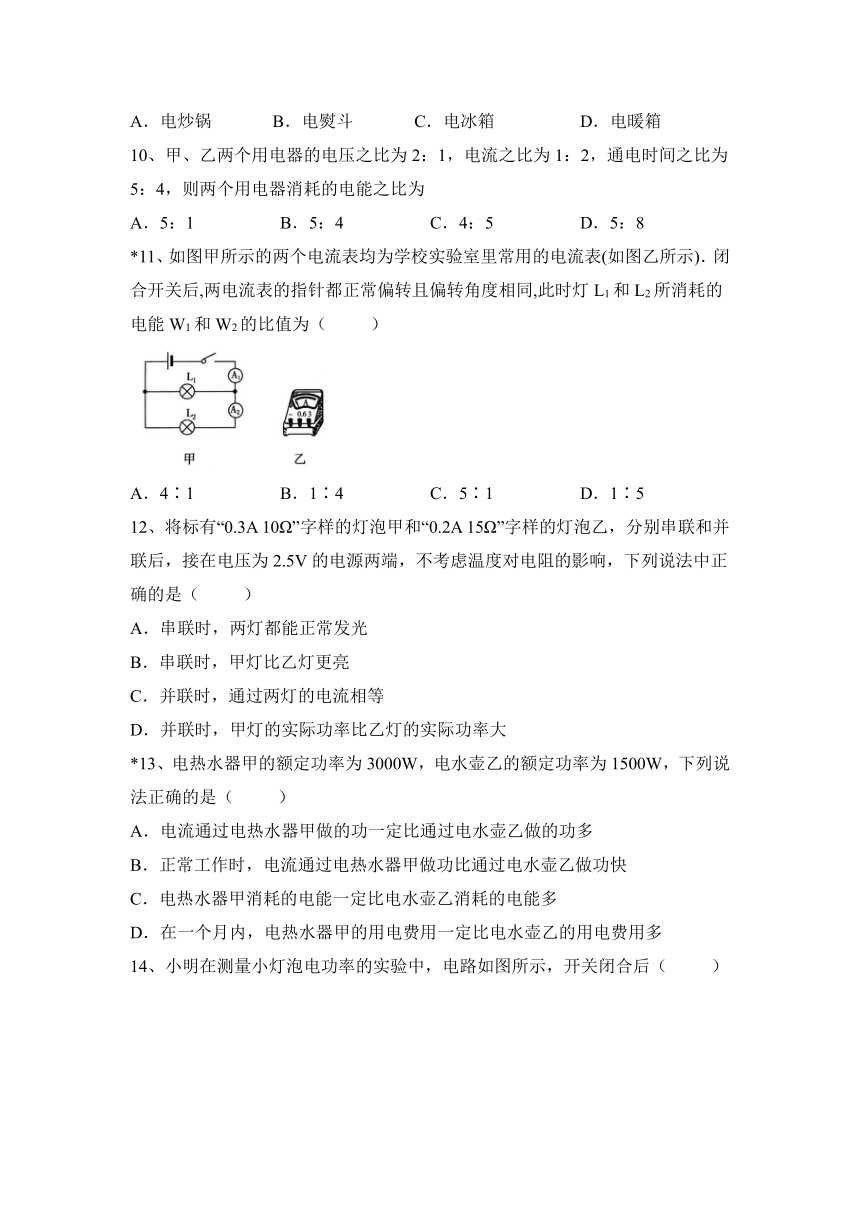

9、下列家用电器中不属于电热器的是（ ）
A．电炒锅 B．电熨斗 C．电冰箱 D．电暖箱
10、甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为
A．5：1 B．5：4 C．4：5 D．5：8
*11、如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)．闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电能W1和W2的比值为（ ）

A．4∶1 B．1∶4 C．5∶1 D．1∶5
12、将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
*13、电热水器甲的额定功率为3000W，电水壶乙的额定功率为1500W，下列说法正确的是（ ）
A．电流通过电热水器甲做的功一定比通过电水壶乙做的功多
B．正常工作时，电流通过电热水器甲做功比通过电水壶乙做功快
C．电热水器甲消耗的电能一定比电水壶乙消耗的电能多
D．在一个月内，电热水器甲的用电费用一定比电水壶乙的用电费用多

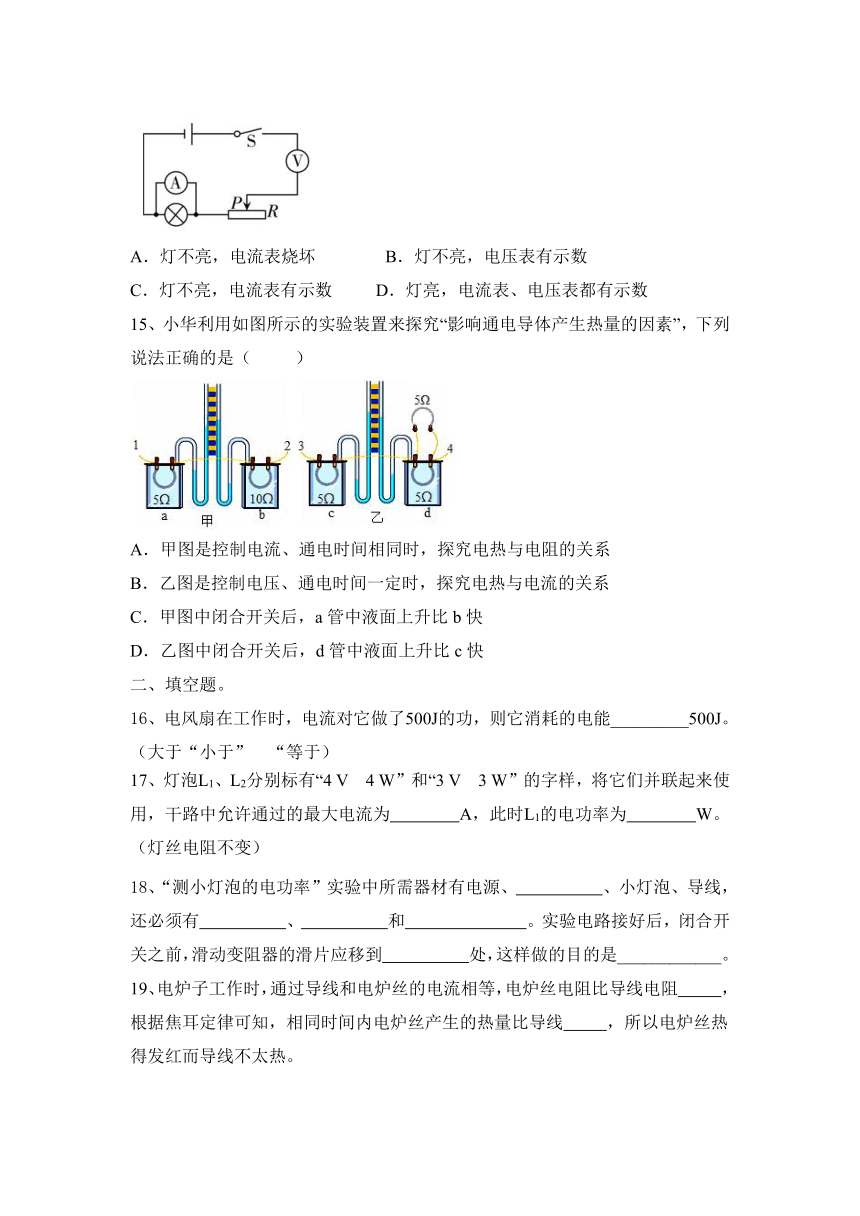

14、小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（ ）
A．灯不亮，电流表烧坏 B．灯不亮，电压表有示数
C．灯不亮，电流表有示数 D．灯亮，电流表、电压表都有示数
15、小华利用如图所示的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图是控制电流、通电时间相同时，探究电热与电阻的关系
B．乙图是控制电压、通电时间一定时，探究电热与电流的关系
C．甲图中闭合开关后，a管中液面上升比b快
D．乙图中闭合开关后，d管中液面上升比c快
二、填空题。
16、电风扇在工作时，电流对它做了500J的功，则它消耗的电能_________500J。（大于“小于”?“等于）
17、灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为　　　　A，此时L1的电功率为　　　　W。（灯丝电阻不变）
18、“测小灯泡的电功率”实验中所需器材有电源、　　　　　、小灯泡、导线，还必须有　　　　　、　　　　　和　　　　　　　。实验电路接好后，闭合开关之前，滑动变阻器的滑片应移到　　　　　处，这样做的目的是____________。
19、电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻 ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 ，所以电炉丝热得发红而导线不太热。

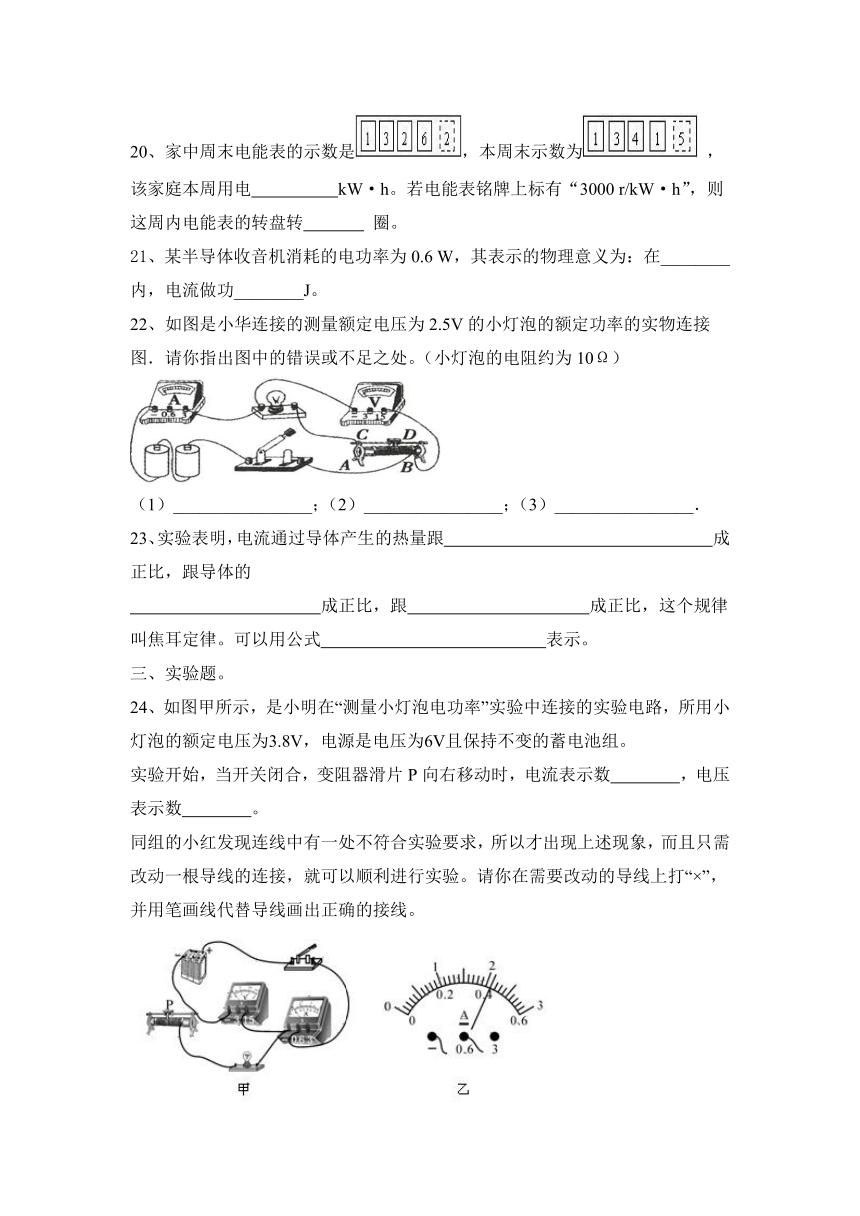

20、家中周末电能表的示数是，本周末示数为 ，该家庭本周用电 kW·h。若电能表铭牌上标有“3000 r/kW·h”，则这周内电能表的转盘转 圈。
21、某半导体收音机消耗的电功率为0.6 W，其表示的物理意义为：在________内，电流做功________J。
22、如图是小华连接的测量额定电压为2.5V的小灯泡的额定功率的实物连接图．请你指出图中的错误或不足之处。（小灯泡的电阻约为10Ω）
（1）________________；（2）________________；（3）________________．
23、实验表明，电流通过导体产生的热量跟 成正比，跟导体的
成正比，跟 成正比，这个规律叫焦耳定律。可以用公式 表示。
三、实验题。
24、如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 　 ，电压表示数 　　 。
同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为 　 A，可得小灯泡的额定功率为 　 _________W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
25、如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　大小是否有关的装置。
（3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。
A．探究电流与电压、电阻的关系B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。
四、计算类题。
26、我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”。其工作电路可简化为如图所示，其中 K 为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体 S 为旋转型选档开关，可绕 O 点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）。小明在家里利用所学的物理知识来测量该电热炕的电功率。他先关闭家里其它所有的用电器，然后将 S 旋转到与触点 1、2 连接，观察发现家里标有“3000r/（kW h）”的电能表的转盘在1min 内刚好转了 20 转。已知 R1 和 R2 是发热电阻，R2 的阻值是 R1 的 2 倍，其它电阻忽略不计，小明家电压恒为 220V．完成下列问题：
（1）当 S 与触点 1、2 接触时，电热炕功率是多少？
（2）当电热坑处于低档时，电路中通过 O 点的电流是多少？
（3）当该电热炕处于低档，且正常工作 30min，所消耗的电能可使 1.8L 水从 25℃升高到多少摄氏度？
（无热损失，c 水＝4.2×103J/（kg ℃），结果保留 1 位小数。）
27、利用家中的电能表（如图所示）测量电水壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？
2022—2023学年物理人教版九年级全一册第十八章 电功率 巩固训练题附答案
人教第十八章 电功率
一、选择题。
1、一只电能表标有“3 000 r/(kW·h)”字样,现观察转盘转了45圈,那么用电器共消耗了多少电能（ ）
A．1.35×105 J B．1.35 kW.h C．0.15 kW·h D．5.4×104 J
【答案】D
2、小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是（ ）
A．此电能表转盘每小时转过2500转
B．电能表是测量电路中用电器功率的仪器
C．此电能表所在电路的最大电功率为2200kW。
D．电风扇的实际功率是100W
【答案】D
3、将“PZ220 60”的灯泡接入电路中正常发光时,它消耗的电功率（ ）
A．一定大于60瓦 B．一定等于60瓦
C．一定小于60瓦 D．三种情况都有可能
【答案】B
4、下列各种方法和措施中，不是为了防止电热危害的是( )
A．电脑机箱中安有电风扇
B．炎热夏天，连续长时间工作的电视机要停用一会儿
C．天气潮湿时，长期不用的电器隔一段时间要通一次电
D．电视机的后盖上有许多散热孔
【答案】C
5、如图所示，将三个相同空烧瓶口分别用完全相同的气球密封，将多个阻值相同的电阻R以不同的连接方式接入电路中，通电一段时间后体积变化最大的气球是（ ）
A．a B．b C．c D．三个相同
【答案】B
6、下列各单位中，不属于电能单位的是（ ）
A.度 B.千瓦时 C.伏特 D.焦耳
【答案】C
7、如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V
③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
【答案】B
8、为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（ ）
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
【答案】B
9、下列家用电器中不属于电热器的是（ ）
A．电炒锅 B．电熨斗 C．电冰箱 D．电暖箱
【答案】C
10、甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为
A．5：1 B．5：4 C．4：5 D．5：8
【答案】B
*11、如图甲所示的两个电流表均为学校实验室里常用的电流表(如图乙所示)．闭合开关后,两电流表的指针都正常偏转且偏转角度相同,此时灯L1和L2所消耗的电能W1和W2的比值为（ ）

A．4∶1 B．1∶4 C．5∶1 D．1∶5
【答案】A
12、将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
【答案】D
*13、电热水器甲的额定功率为3000W，电水壶乙的额定功率为1500W，下列说法正确的是（ ）
A．电流通过电热水器甲做的功一定比通过电水壶乙做的功多
B．正常工作时，电流通过电热水器甲做功比通过电水壶乙做功快
C．电热水器甲消耗的电能一定比电水壶乙消耗的电能多
D．在一个月内，电热水器甲的用电费用一定比电水壶乙的用电费用多
【答案】B
14、小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（ ）
A．灯不亮，电流表烧坏 B．灯不亮，电压表有示数
C．灯不亮，电流表有示数 D．灯亮，电流表、电压表都有示数
【答案】B
15、小华利用如图所示的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是（ ）
A．甲图是控制电流、通电时间相同时，探究电热与电阻的关系
B．乙图是控制电压、通电时间一定时，探究电热与电流的关系
C．甲图中闭合开关后，a管中液面上升比b快
D．乙图中闭合开关后，d管中液面上升比c快
【答案】A
二、填空题。
16、电风扇在工作时，电流对它做了500J的功，则它消耗的电能_________500J。（大于“小于”?“等于）
【答案】等于
17、灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为　　　　A，此时L1的电功率为　　　　W。（灯丝电阻不变）
【答案】1.75　2.25
18、“测小灯泡的电功率”实验中所需器材有电源、　　　　　、小灯泡、导线，还必须有　　　　　、　　　　　和　　　　　　　。实验电路接好后，闭合开关之前，滑动变阻器的滑片应移到　　　　　处，这样做的目的是____________。
【答案】开关；电压表；电流表；滑动变阻器；阻值最大；保护电路
19、电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻 ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 ，所以电炉丝热得发红而导线不太热。
【答案】大 多
20、家中周末电能表的示数是，本周末示数为 ，该家庭本周用电 kW·h。若电能表铭牌上标有“3000 r/kW·h”，则这周内电能表的转盘转 圈。
【答案】15.3； 45900。
21、某半导体收音机消耗的电功率为0.6 W，其表示的物理意义为：在________内，电流做功________J。
【答案】1 s　0.6　
22、如图是小华连接的测量额定电压为2.5V的小灯泡的额定功率的实物连接图．请你指出图中的错误或不足之处。（小灯泡的电阻约为10Ω）
（1）________________；（2）________________；（3）________________．
【答案】（1）电流表应选“”和“0.6”两个接线柱
（2）电压表应选“”和“3”两个接线柱；
（3）电压表并联在小灯泡两端.
23、实验表明，电流通过导体产生的热量跟 成正比，跟导体的
成正比，跟 成正比，这个规律叫焦耳定律。可以用公式 表示。
【答案】电流的二次方 电阻 通电时间 Q=I2Rt
三、实验题。
24、如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 　 ，电压表示数 　　 。
同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为 　 A，可得小灯泡的额定功率为 　 _________W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
【答案】变大 不变
电路改错如图所示：
0.42 1.596 灯的电流随两端电压增大而增大
电路图如图所示：
25、如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　大小是否有关的装置。
（3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。
A．探究电流与电压、电阻的关系B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。
【答案】（1）属于； （2）电流；电阻；
（3）U形管液面高度；BD； （4）2；400；
（5）透明容器密闭性不好（透明容器漏气、对应电阻丝短路）。
四、计算类题。
26、我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”。其工作电路可简化为如图所示，其中 K 为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体 S 为旋转型选档开关，可绕 O 点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）。小明在家里利用所学的物理知识来测量该电热炕的电功率。他先关闭家里其它所有的用电器，然后将 S 旋转到与触点 1、2 连接，观察发现家里标有“3000r/（kW h）”的电能表的转盘在1min 内刚好转了 20 转。已知 R1 和 R2 是发热电阻，R2 的阻值是 R1 的 2 倍，其它电阻忽略不计，小明家电压恒为 220V．完成下列问题：
（1）当 S 与触点 1、2 接触时，电热炕功率是多少？
（2）当电热坑处于低档时，电路中通过 O 点的电流是多少？
（3）当该电热炕处于低档，且正常工作 30min，所消耗的电能可使 1.8L 水从 25℃升高到多少摄氏度？
（无热损失，c 水＝4.2×103J/（kg ℃），结果保留 1 位小数。）
【答案】（1）当 S 与触点 1、2 接触时，电热炕功率是 400W；
（2）当电热坑处于低档时，电路中通过 O 点的电流是 0.9A；
（3）当该电热炕处于低档，且正常工作 30min，所消耗的电能可使 1.8L 水从 25℃升高到 72.6℃。
27、利用家中的电能表（如图所示）测量电水壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？
【答案】（1）3.36×105J； （2）1400W； （3）80%
