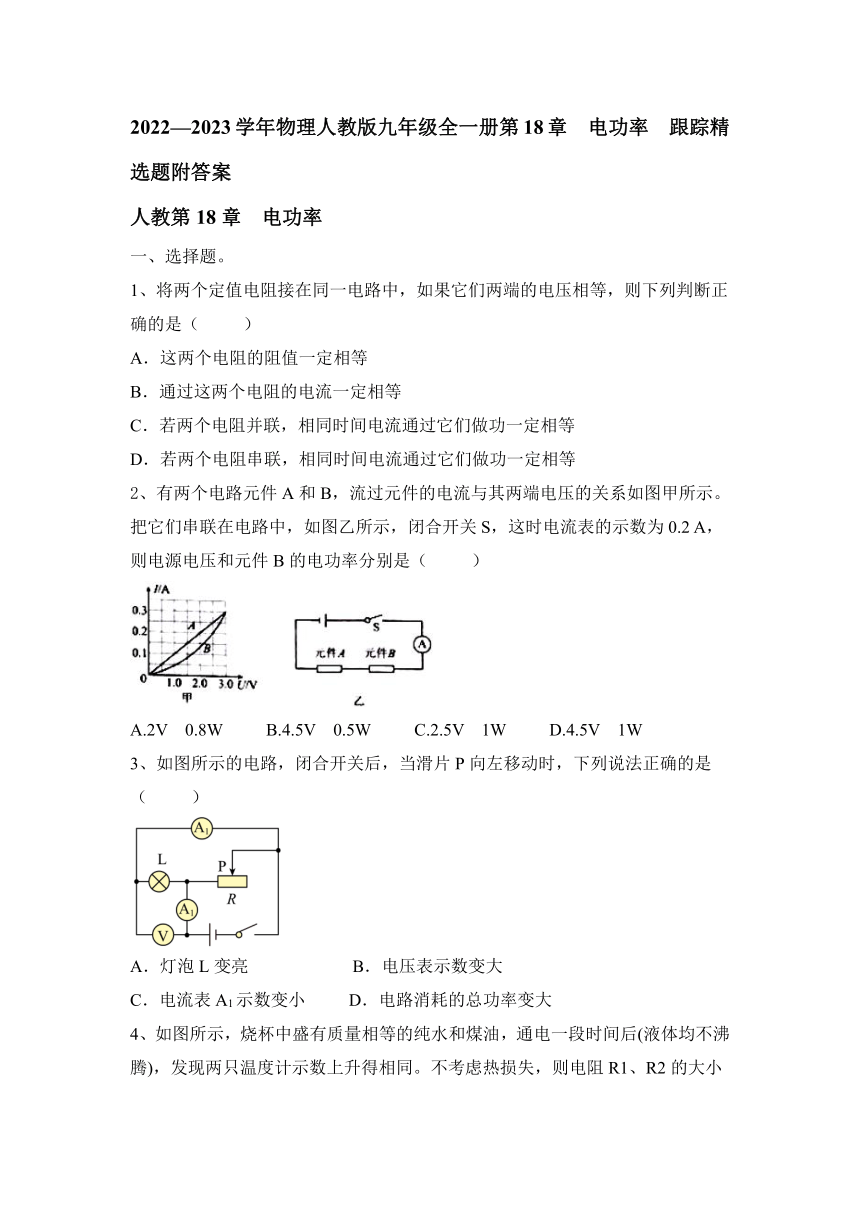

2022—2023学年物理人教版九年级全一册第18章 电功率 跟踪精选题附答案

2022—2023学年物理人教版九年级全一册第18章 电功率 跟踪精选题附答案
人教第18章 电功率
一、选择题。
1、将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是（ ）
A．这两个电阻的阻值一定相等
B．通过这两个电阻的电流一定相等
C．若两个电阻并联，相同时间电流通过它们做功一定相等
D．若两个电阻串联，相同时间电流通过它们做功一定相等
2、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2 A，则电源电压和元件B的电功率分别是（ ）
A.2V 0.8W B.4.5V 0.5W C.2.5V 1W D.4.5V 1W
3、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮 B．电压表示数变大
C．电流表A1示数变小 D．电路消耗的总功率变大

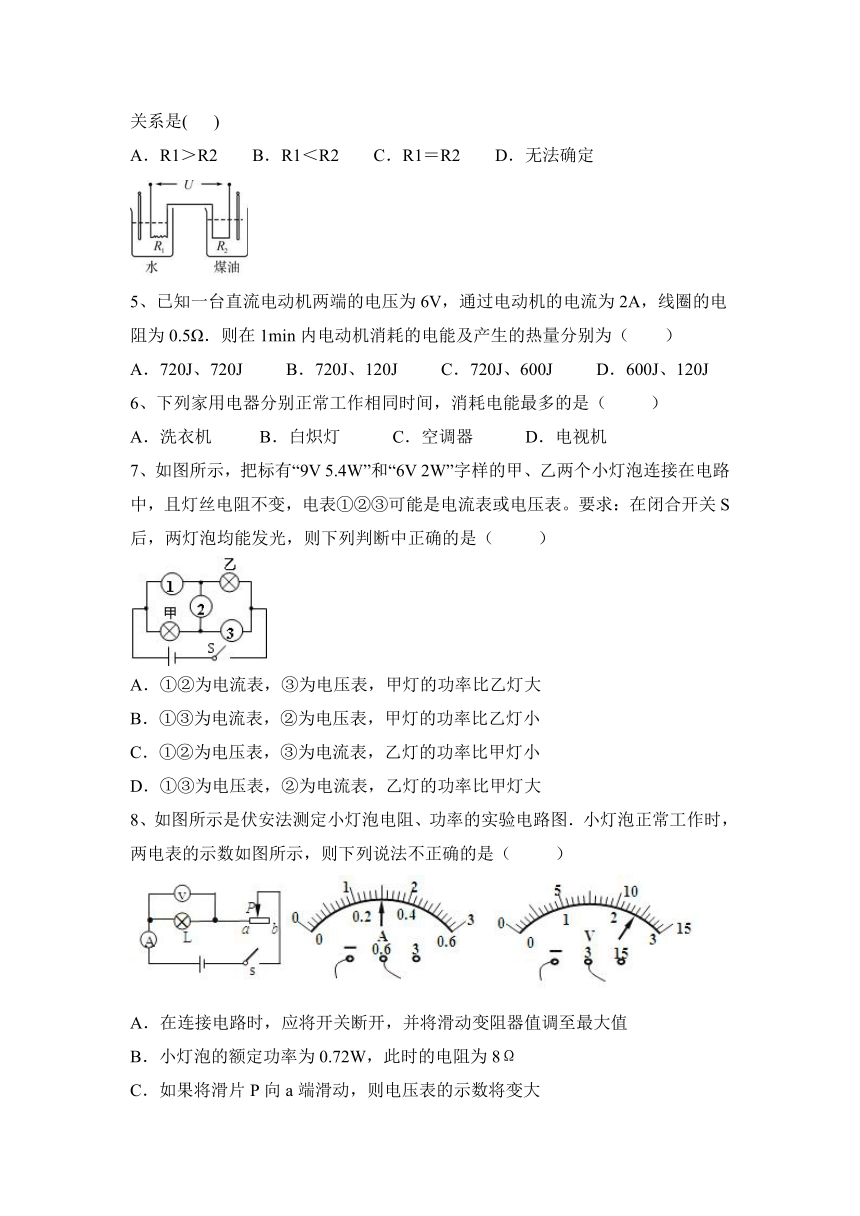

4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
5、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A．720J、720J B．720J、120J C．720J、600J D．600J、120J
6、下列家用电器分别正常工作相同时间，消耗电能最多的是（ ）
A．洗衣机 B．白炽灯 C．空调器 D．电视机
7、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均能发光，则下列判断中正确的是（ ）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大
8、如图所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是（ ）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大

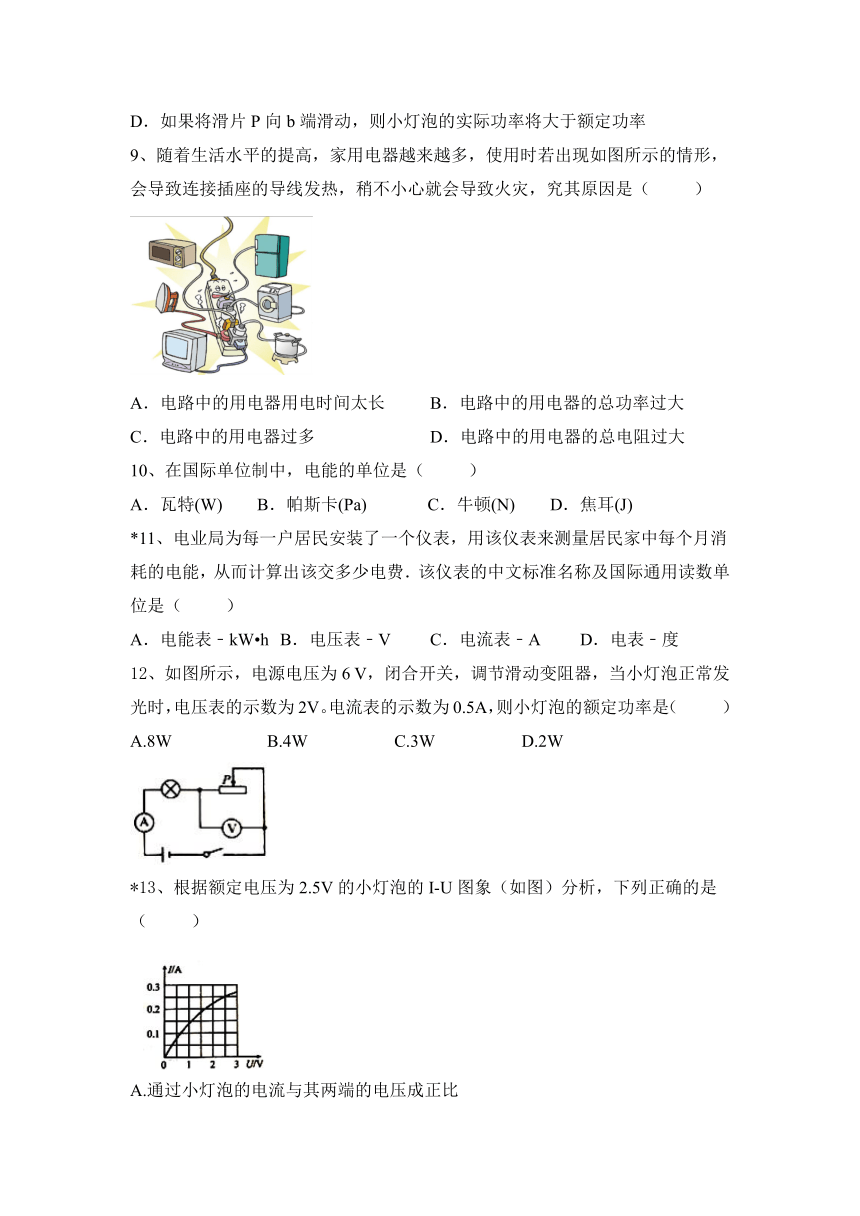

D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
9、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）
A．电路中的用电器用电时间太长 B．电路中的用电器的总功率过大
C．电路中的用电器过多 D．电路中的用电器的总电阻过大
10、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
*11、电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（ ）
A．电能表﹣kW h B．电压表﹣V C．电流表﹣A D．电表﹣度
12、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。电流表的示数为0.5A，则小灯泡的额定功率是（ ）
A.8W B.4W C.3W D.2W

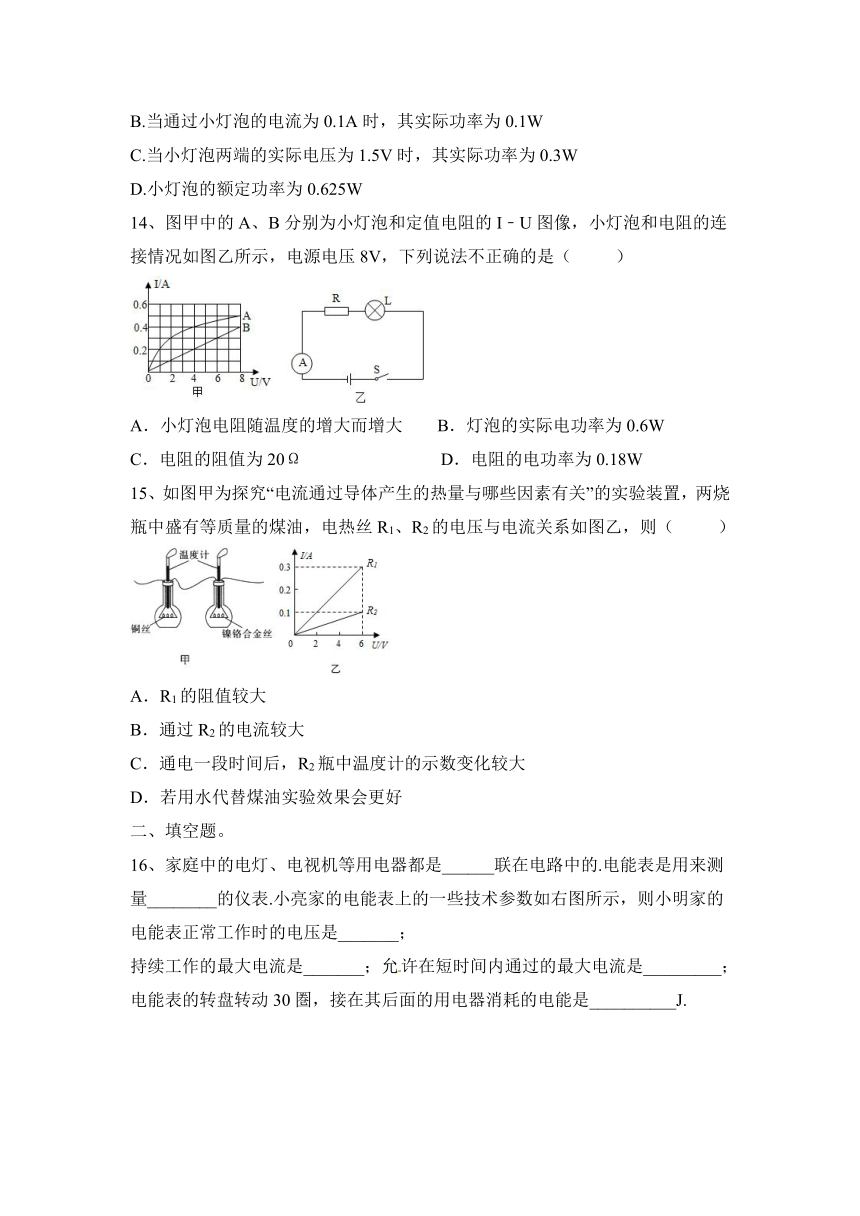

*13、根据额定电压为2.5V的小灯泡的I-U图象（如图）分析，下列正确的是（ ）
A.通过小灯泡的电流与其两端的电压成正比
B.当通过小灯泡的电流为0.1A时，其实际功率为0.1W
C.当小灯泡两端的实际电压为1.5V时，其实际功率为0.3W
D.小灯泡的额定功率为0.625W
14、图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法不正确的是（ ）
A．小灯泡电阻随温度的增大而增大 B．灯泡的实际电功率为0.6W
C．电阻的阻值为20Ω D．电阻的电功率为0.18W
15、如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R1、R2的电压与电流关系如图乙，则（ ）
A．R1的阻值较大
B．通过R2的电流较大
C．通电一段时间后，R2瓶中温度计的示数变化较大
D．若用水代替煤油实验效果会更好
二、填空题。

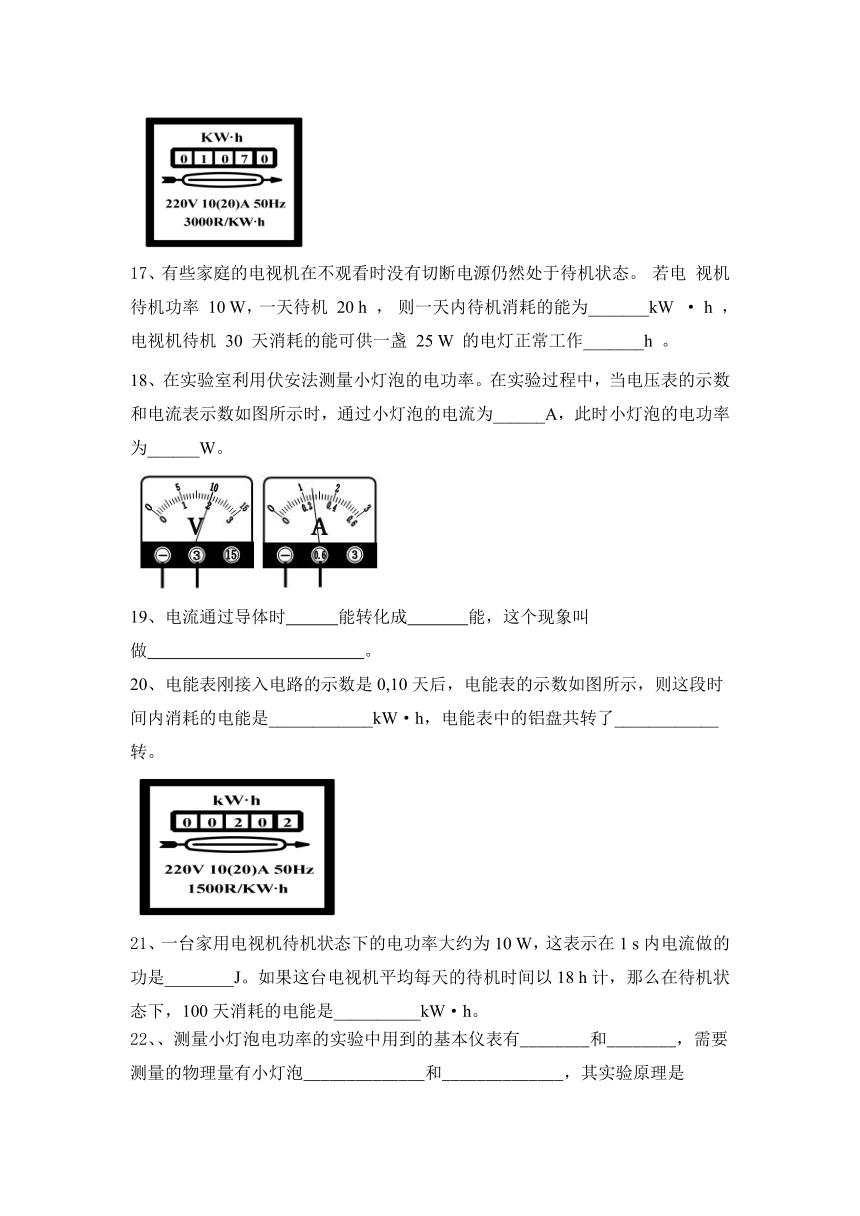

16、家庭中的电灯、电视机等用电器都是______联在电路中的.电能表是用来测量________的仪表.小亮家的电能表上的一些技术参数如右图所示，则小明家的电能表正常工作时的电压是_______；
持续工作的最大电流是_______；允许在短时间内通过的最大电流是_________；电能表的转盘转动30圏，接在其后面的用电器消耗的电能是__________J.
17、有些家庭的电视机在不观看时没有切断电源仍然处于待机状态。 若电 视机待机功率 10 W，一天待机 20 h ， 则一天内待机消耗的能为_______kW · h ， 电视机待机 30 天消耗的能可供一盏 25 W 的电灯正常工作_______h 。
18、在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为______A，此时小灯泡的电功率为______W。
19、电流通过导体时 能转化成 能，这个现象叫做 。
20、电能表刚接入电路的示数是0,10天后，电能表的示数如图所示，则这段时间内消耗的电能是____________kW·h，电能表中的铝盘共转了____________转。
21、一台家用电视机待机状态下的电功率大约为10 W，这表示在1 s内电流做的功是________J。如果这台电视机平均每天的待机时间以18 h计，那么在待机状态下，100天消耗的电能是__________kW·h。
22、、测量小灯泡电功率的实验中用到的基本仪表有________和________，需要测量的物理量有小灯泡______________和______________，其实验原理是________。测量小灯泡电功率的基本方法叫________。
23、一个电热器接在3V的电源上，5m内产生的热量是90J，则这个电热器的电阻是 Ω，通过它的电流是 ， 如果通过这个电热器的电流是原来的2倍，则5mn内它产生的热量是 J。
三、实验探究题。
24、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
25、如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 　 ，电压表示数 　　 。
同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为 　 A，可得小灯泡的额定功率为 　 _________W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
四、计算题。
26、小明探究家中一台即热式电热水器的实际功率。他让家中其他用电器都停止工作，只接通电热水器，观察到家 中电子式电能表的指示灯在 1min 内闪烁了 320 次，该电能表的技术参数如图所示。问：
（1）这台电热水器的实际功率多大？
（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是 （写出一条即可）。
27、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
2022—2023学年物理人教版九年级全一册第18章 电功率 跟踪精选题附答案
人教第18章 电功率
一、选择题。
1、将两个定值电阻接在同一电路中，如果它们两端的电压相等，则下列判断正确的是（ ）
A．这两个电阻的阻值一定相等
B．通过这两个电阻的电流一定相等
C．若两个电阻并联，相同时间电流通过它们做功一定相等
D．若两个电阻串联，相同时间电流通过它们做功一定相等
【答案】D
2、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.2 A，则电源电压和元件B的电功率分别是（ ）
A.2V 0.8W B.4.5V 0.5W C.2.5V 1W D.4.5V 1W
【答案】B
3、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮 B．电压表示数变大
C．电流表A1示数变小 D．电路消耗的总功率变大
【答案】C
4、如图所示，烧杯中盛有质量相等的纯水和煤油，通电一段时间后(液体均不沸腾)，发现两只温度计示数上升得相同。不考虑热损失，则电阻R1、R2的大小关系是( )
A．R1＞R2 B．R1＜R2 C．R1＝R2 D．无法确定
【答案】A
5、已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A．720J、720J B．720J、120J C．720J、600J D．600J、120J
【答案】B
6、下列家用电器分别正常工作相同时间，消耗电能最多的是（ ）
A．洗衣机 B．白炽灯 C．空调器 D．电视机
【答案】C
7、如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均能发光，则下列判断中正确的是（ ）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大
【答案】D
8、如图所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是（ ）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大
D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
【答案】C
9、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）
A．电路中的用电器用电时间太长 B．电路中的用电器的总功率过大
C．电路中的用电器过多 D．电路中的用电器的总电阻过大
【答案】B
10、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
【答案】B
*11、电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（ ）
A．电能表﹣kW h B．电压表﹣V C．电流表﹣A D．电表﹣度
【答案】A
12、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。电流表的示数为0.5A，则小灯泡的额定功率是（ ）
A.8W B.4W C.3W D.2W
【答案】D
*13、根据额定电压为2.5V的小灯泡的I-U图象（如图）分析，下列正确的是（ ）
A.通过小灯泡的电流与其两端的电压成正比
B.当通过小灯泡的电流为0.1A时，其实际功率为0.1W
C.当小灯泡两端的实际电压为1.5V时，其实际功率为0.3W
D.小灯泡的额定功率为0.625W
【答案】D
14、图甲中的A、B分别为小灯泡和定值电阻的I﹣U图像，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法不正确的是（ ）
A．小灯泡电阻随温度的增大而增大 B．灯泡的实际电功率为0.6W
C．电阻的阻值为20Ω D．电阻的电功率为0.18W
【答案】B
15、如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R1、R2的电压与电流关系如图乙，则（ ）
A．R1的阻值较大
B．通过R2的电流较大
C．通电一段时间后，R2瓶中温度计的示数变化较大
D．若用水代替煤油实验效果会更好
【答案】C
二、填空题。
16、家庭中的电灯、电视机等用电器都是______联在电路中的.电能表是用来测量________的仪表.小亮家的电能表上的一些技术参数如右图所示，则小明家的电能表正常工作时的电压是_______；
持续工作的最大电流是_______；允许在短时间内通过的最大电流是_________；电能表的转盘转动30圏，接在其后面的用电器消耗的电能是__________J.
【答案】并； 电能； 220V； 10A ；30A；3.6×10。
17、有些家庭的电视机在不观看时没有切断电源仍然处于待机状态。 若电 视机待机功率 10 W，一天待机 20 h ， 则一天内待机消耗的能为_______kW · h ， 电视机待机 30 天消耗的能可供一盏 25 W 的电灯正常工作_______h 。
【答案】0.2　240
18、在实验室利用伏安法测量小灯泡的电功率。在实验过程中，当电压表的示数和电流表示数如图所示时，通过小灯泡的电流为______A，此时小灯泡的电功率为______W。
【答案】0.26；2； 0.52。
19、电流通过导体时 能转化成 能，这个现象叫做 。
【答案】电 内 电流热效应
20、电能表刚接入电路的示数是0,10天后，电能表的示数如图所示，则这段时间内消耗的电能是____________kW·h，电能表中的铝盘共转了____________转。
【答案】20.2 ； 30300
21、一台家用电视机待机状态下的电功率大约为10 W，这表示在1 s内电流做的功是________J。如果这台电视机平均每天的待机时间以18 h计，那么在待机状态下，100天消耗的电能是__________kW·h。
【答案】10　18
22、、测量小灯泡电功率的实验中用到的基本仪表有________和________，需要测量的物理量有小灯泡______________和______________，其实验原理是________。测量小灯泡电功率的基本方法叫________。
【答案】电压表　电流表　两端的电压　通过的电流 P＝UI　伏安法　
23、一个电热器接在3V的电源上，5m内产生的热量是90J，则这个电热器的电阻是 Ω，通过它的电流是 ， 如果通过这个电热器的电流是原来的2倍，则5mn内它产生的热量是 J。
【答案】30 0.1 360
三、实验探究题。
24、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
【答案】
（1）空气受热容易膨胀，便于实验观察&两个U形管中液面的高度差
（2）电阻&热量与电流
（3）使电阻c、d中的电流不相等
（4）控制变量
（5）空气盒气密性不好
25、如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。
实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数 　 ，电压表示数 　　 。
同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线。
电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙所示，则此时电路电流为 　 A，可得小灯泡的额定功率为 　 _________W。分析表中数据，请写出你还能得出的一个结论： 。
实验次数 1 2 3
电压/V 3.0 3.8 4.5
电流/A 0.36 0.45
如果电压表的0～15V量程被损坏，只有0～3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在虚线框中画出你设计的电路图。
【答案】变大 不变
电路改错如图所示：
0.42 1.596 灯的电流随两端电压增大而增大
电路图如图所示：
四、计算题。
26、小明探究家中一台即热式电热水器的实际功率。他让家中其他用电器都停止工作，只接通电热水器，观察到家 中电子式电能表的指示灯在 1min 内闪烁了 320 次，该电能表的技术参数如图所示。问：
（1）这台电热水器的实际功率多大？
（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是 （写出一条即可）。
【答案】（1）这台电热水器的实际功率为 6000W。（2）实际电压小于额定电压。
27、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
【答案】（1）6.72×105J； （2）93.3%； （3）24000焦
