15.5 串、并联电路中电流的规律 课件

课件21张PPT。第5节 串、并联电路中电流的规律第十五章 电流和电路义 务 教 育 教 科 书

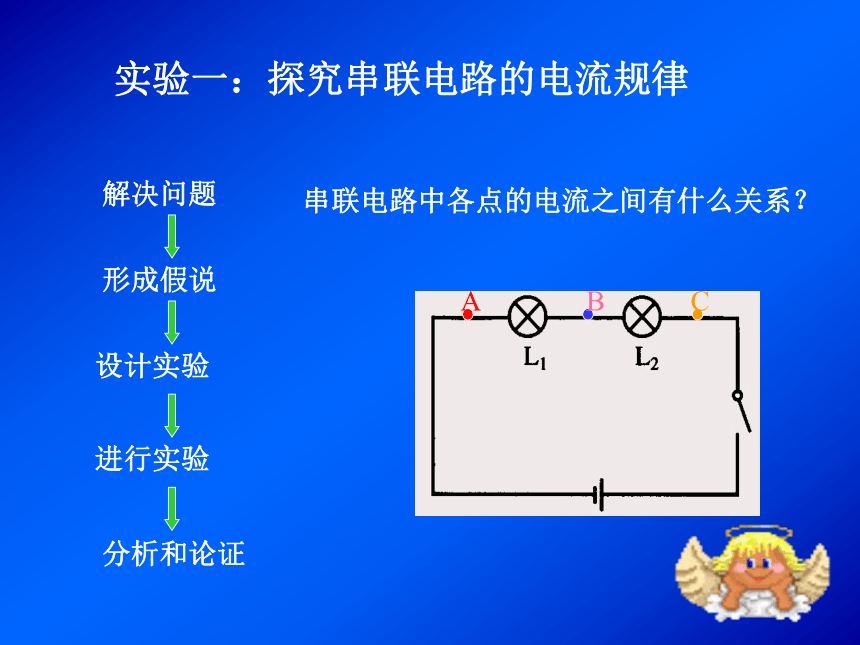

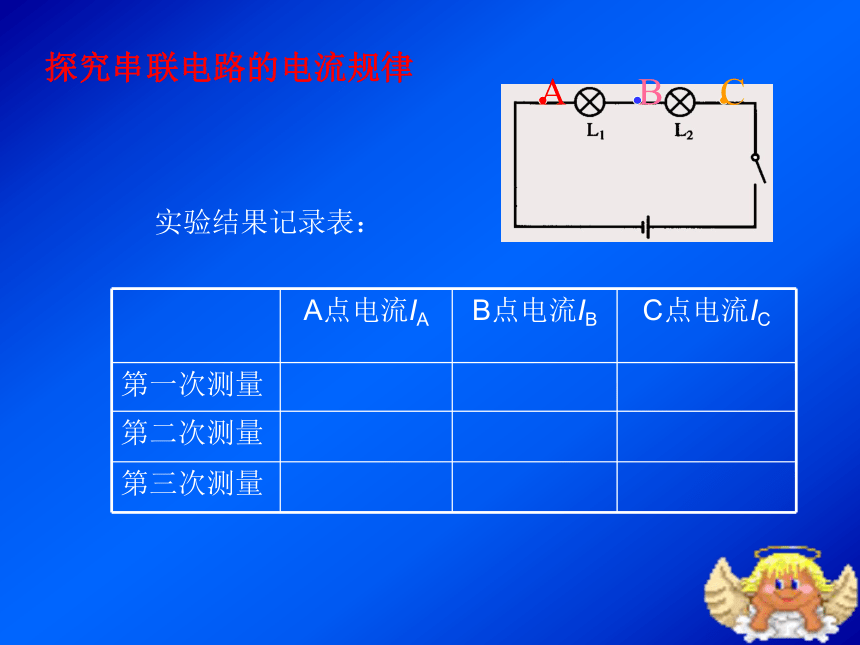

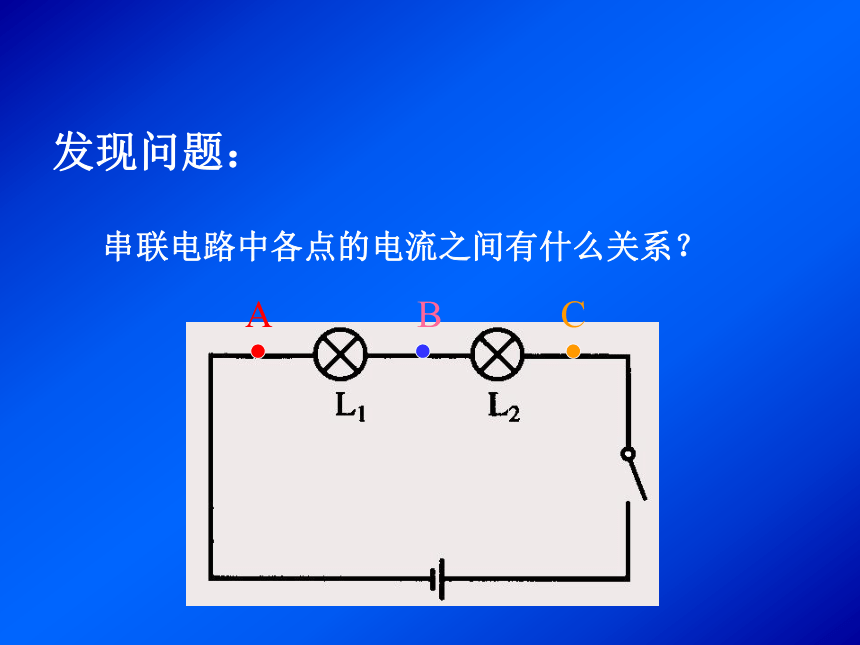

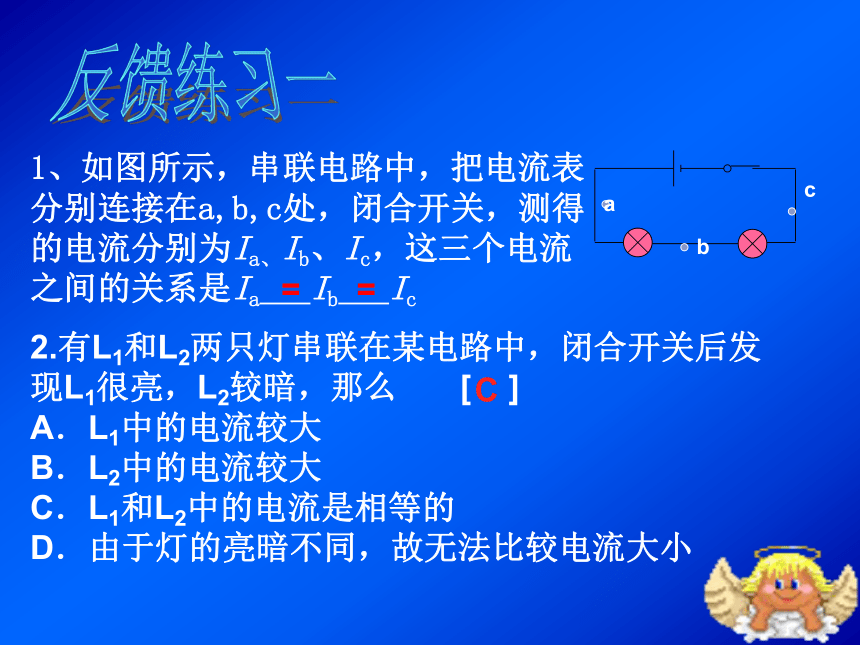

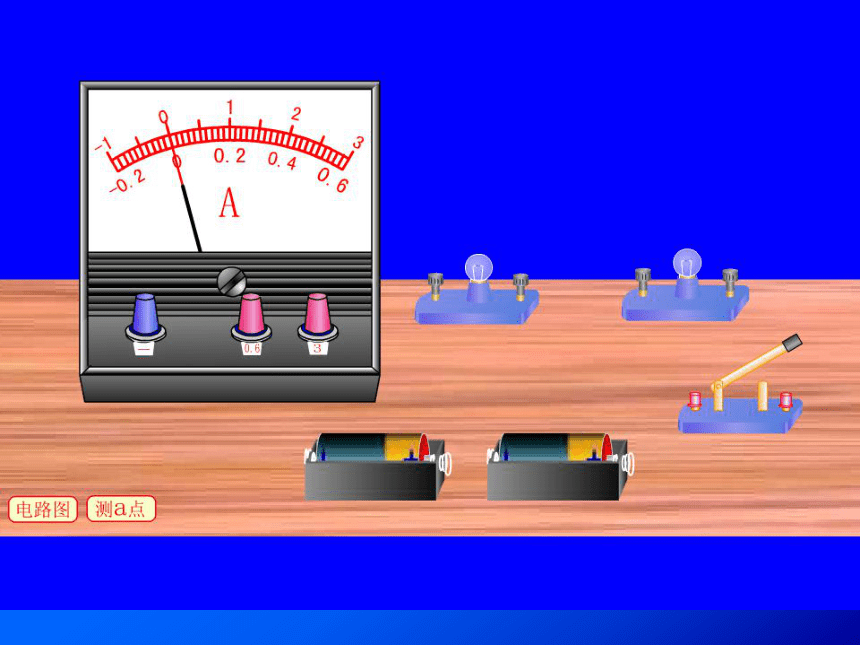

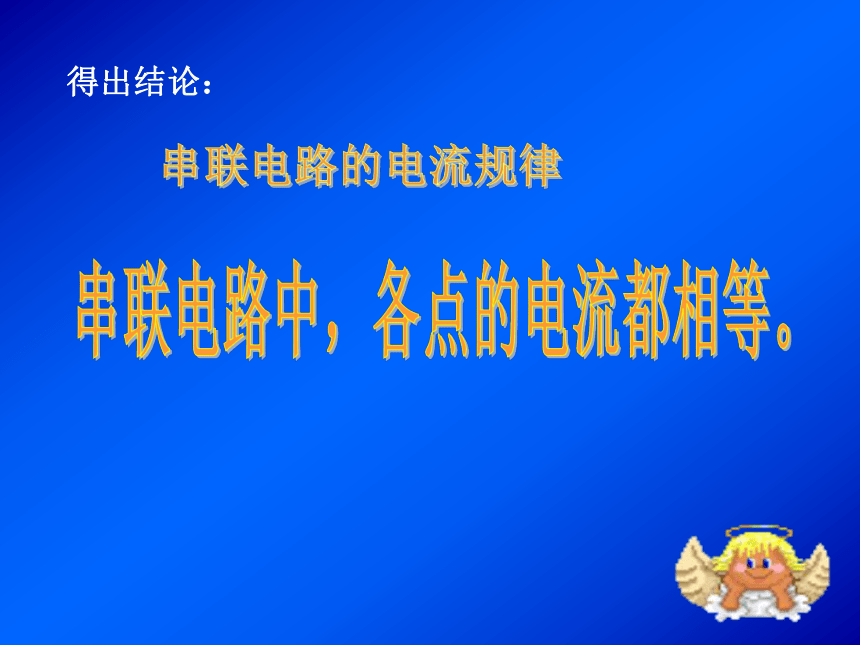

物理 九年级 全一册串联电路中各点的电流之间有什么关系？发现问题：实验一：探究串联电路的电流规律解决问题串联电路中各点的电流之间有什么关系？形成假说设计实验分析和论证进行实验探究串联电路的电流规律实验结果记录表：串联电路的电流规律串联电路中，各点的电流都相等。得出结论：1、如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic= =反馈练习一2.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大

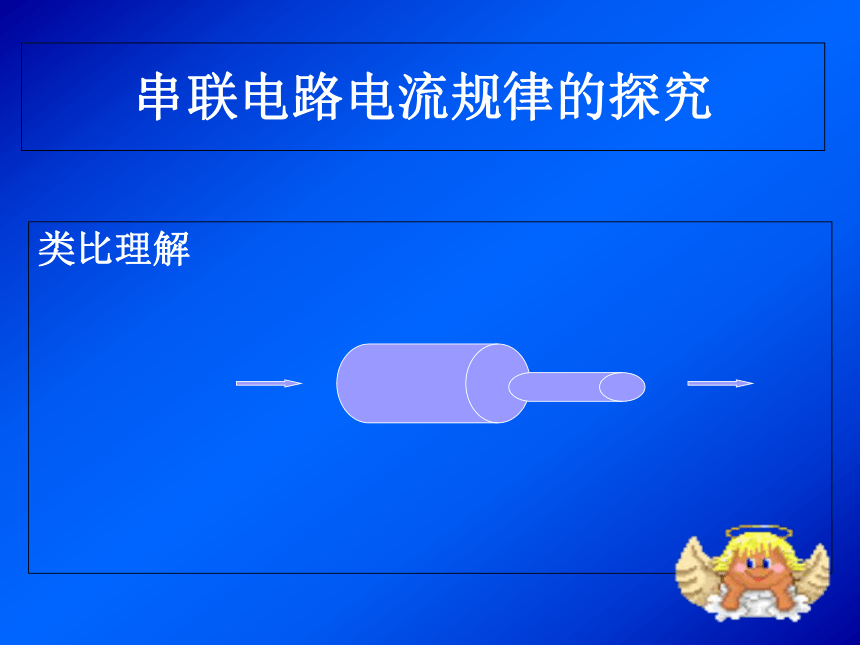

C．L1和L2中的电流是相等的

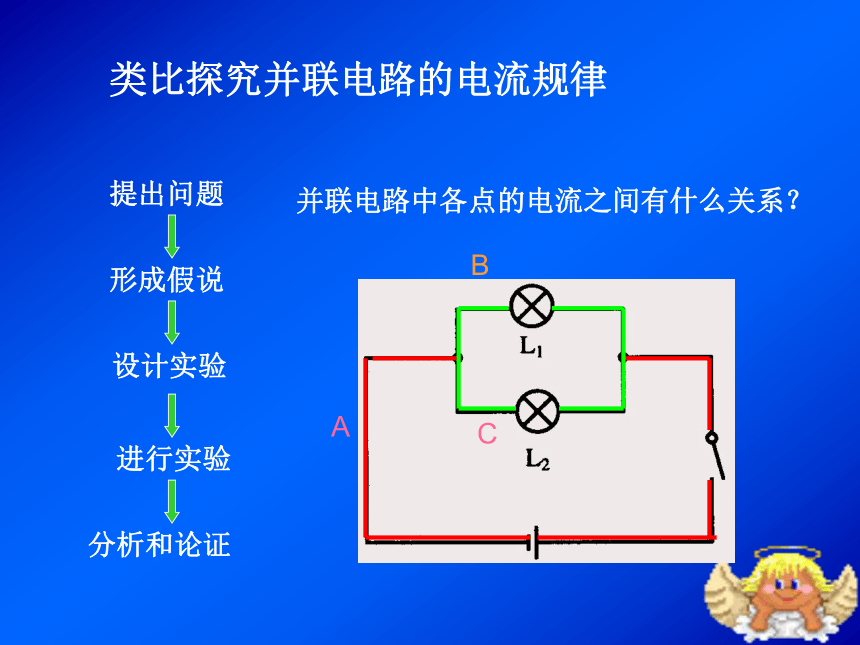

D．由于灯的亮暗不同，故无法比较电流大小C串联电路电流规律的探究类比理解类比探究并联电路的电流规律提出问题并联电路中各点的电流之间有什么关系？形成假说设计实验分析和论证进行实验并联电路电流规律类比猜想探究并联电路的电流规律实验结果记录表：并联电路的电流规律并联电路中，干路电流等于各支路的电流之和。得出结论：1、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic反馈练习二2.有L1和L2两只灯并联在某电路中，闭合开关后，发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流最大
B．L2中的电流最大
C．干路中的电流最大
D．无法比较干路与支路电流大小C= +L1L1L2L2A2A11.2A0.5A3、连接实物。并求L1中的电流是多少？0.7A课堂小结
1.结合板书内容回顾本节课所学到的知识，总结出本节学习中所用到的研究问题的方法。2.问题——解决探究模式
解决问题
形成假说
实验检验
得出结论思考题？如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .L1L22A0.4A1.6A1、小燕在饭店过圣诞节的时候，看到一组串联的节日小彩灯，测得电源插头处的电流如右图所示，则通过每盏小灯泡的电流为 。
2、如图所示将粗细不均匀的导体接入电路，a处半径为b处的2倍，则这两处电流关系为（ ）
A.Ia=2Ib B.Ia=4Ib
C.Ia=Ib D.2Ia=Ib
课堂检测b 检测参考答案
1. 0.32A
2.C
　

谢谢
