第十六章电功电功率复习

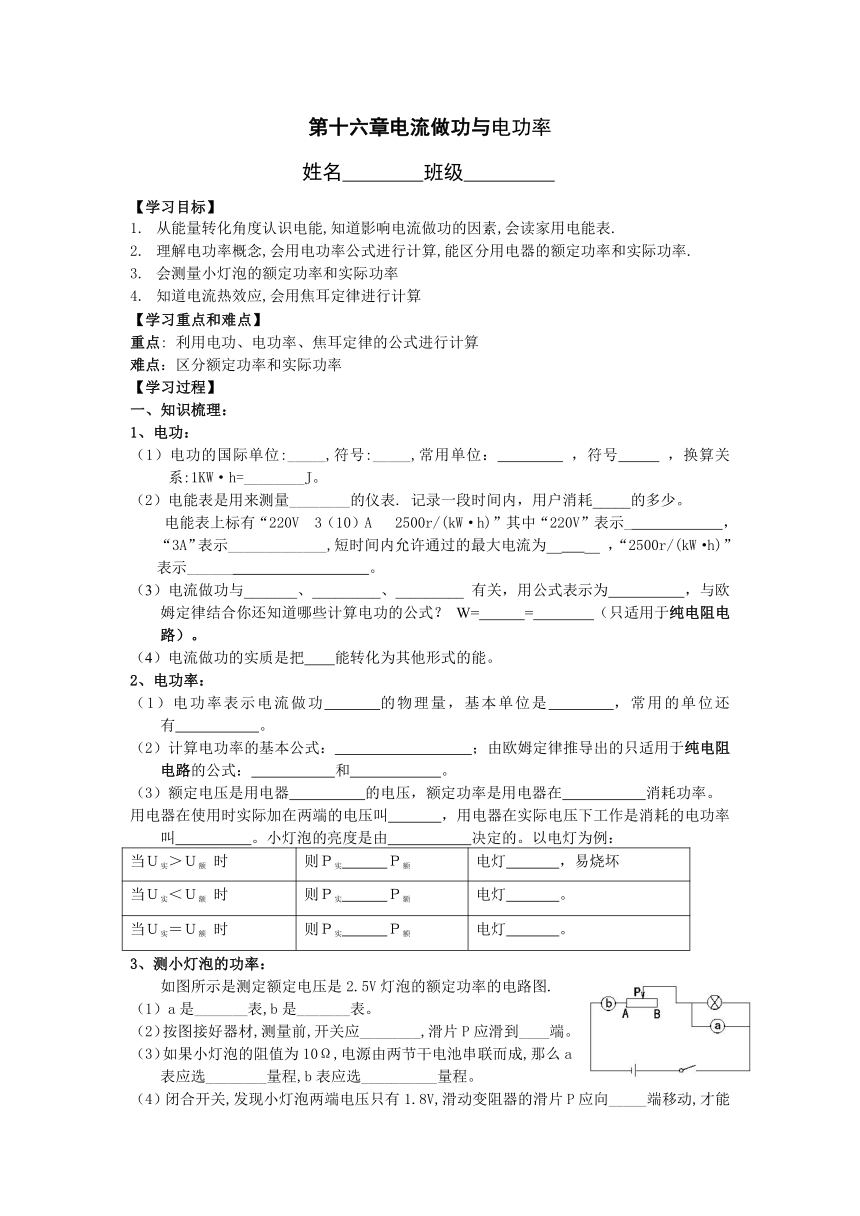

第十六章电流做功与电功率
姓名 班级
【学习目标】
从能量转化角度认识电能,知道影响电流做功的因素,会读家用电能表.
理解电功率概念,会用电功率公式进行计算,能区分用电器的额定功率和实际功率.
会测量小灯泡的额定功率和实际功率
知道电流热效应,会用焦耳定律进行计算
【学习重点和难点】
重点: 利用电功、电功率、焦耳定律的公式进行计算
难点：区分额定功率和实际功率
【学习过程】
一、知识梳理：
1、电功：
（1）电功的国际单位:_____,符号:_____,常用单位： ，符号 ，换算关系:1KW·h=________J。
（2）电能表是用来测量________的仪表. 记录一段时间内，用户消耗_____的多少。
电能表上标有“220V 3（10）A 2500r/(kW·h)”其中“220V”表示_ ，“3A”表示_____________,短时间内允许通过的最大电流为__ __ ，“2500r/(kW·h)”表示______ 。
（3）电流做功与_______、_________、_________ 有关，用公式表示为 ，与欧姆定律结合你还知道哪些计算电功的公式？ W= = （只适用于纯电阻电路）。
（4）电流做功的实质是把 能转化为其他形式的能。
2、电功率：
（1）电功率表示电流做功 的物理量，基本单位是 ，常用的单位还有 。
（2）计算电功率的基本公式： ；由欧姆定律推导出的只适用于纯电阻电路的公式： 和 。
（3）额定电压是用电器 的电压，额定功率是用电器在 消耗功率。
用电器在使用时实际加在两端的电压叫 ，用电器在实际电压下工作是消耗的电功率叫 。小灯泡的亮度是由 决定的。以电灯为例：
当Ｕ实＞Ｕ额 时 则Ｐ实 Ｐ额 电灯 ，易烧坏
当Ｕ实＜Ｕ额 时 则Ｐ实 Ｐ额 电灯 。
当Ｕ实＝Ｕ额 时 则Ｐ实 Ｐ额 电灯 。
3、测小灯泡的功率：
如图所示是测定额定电压是2.5V灯泡的额定功率的电路图.
（1）a是_______表,b是_______表。
（2）按图接好器材,测量前,开关应________,滑片P应滑到____端。
（3）如果小灯泡的阻值为10Ω,电源由两节干电池串联而成,那么a表应选________量程,b表应选__________量程。

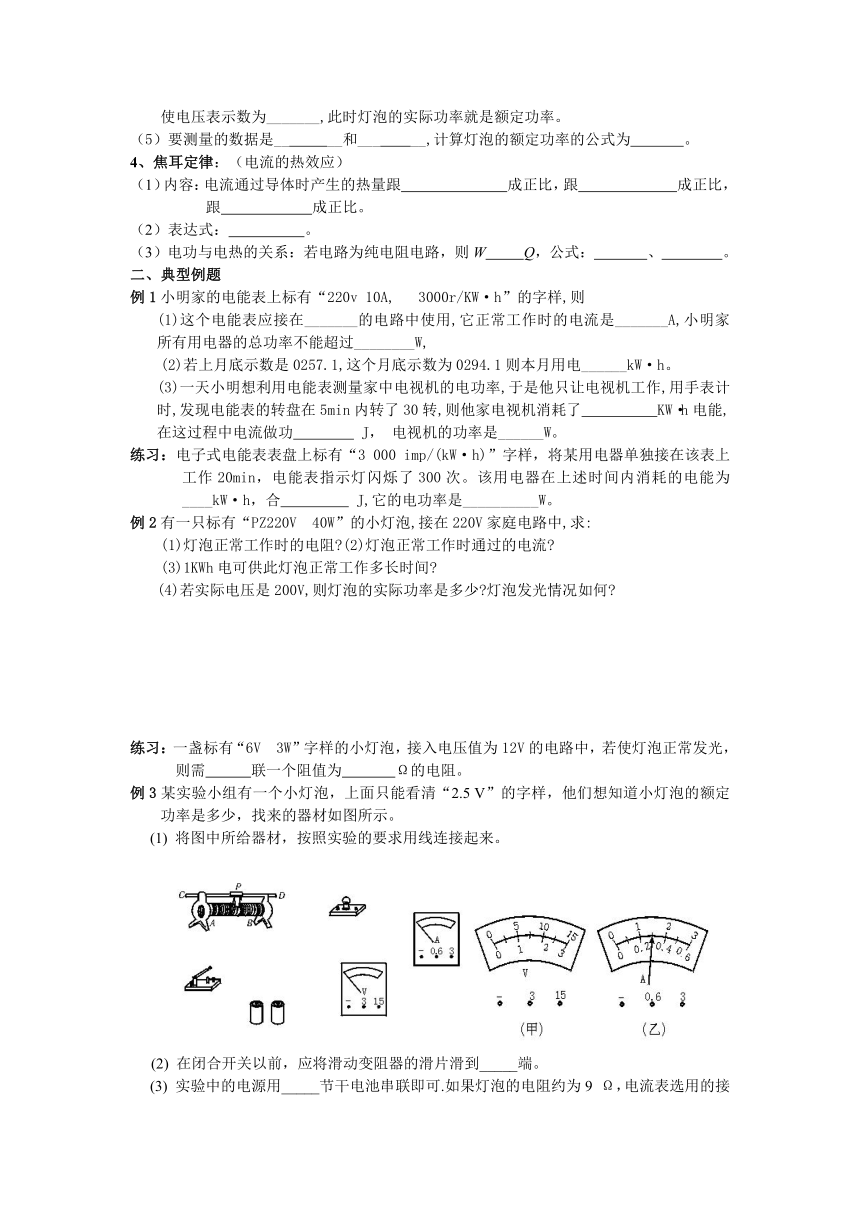

（4）闭合开关,发现小灯泡两端电压只有1.8V,滑动变阻器的滑片P应向_____端移动,才能使电压表示数为_______,此时灯泡的实际功率就是额定功率。
（5）要测量的数据是__ __和___ __,计算灯泡的额定功率的公式为 。
4、焦耳定律：（电流的热效应）
（1）内容：电流通过导体时产生的热量跟 成正比，跟 成正比，跟 成正比。
（2）表达式： 。
（3）电功与电热的关系：若电路为纯电阻电路，则W Q，公式： 、 。
二、典型例题
例1小明家的电能表上标有“220v 10A, 3000r/KW·h”的字样,则
(1)这个电能表应接在_______的电路中使用,它正常工作时的电流是_______A,小明家所有用电器的总功率不能超过________W,
(2)若上月底示数是0257.1,这个月底示数为0294.1则本月用电______kW·h。
(3)一天小明想利用电能表测量家中电视机的电功率,于是他只让电视机工作,用手表计时,发现电能表的转盘在5min内转了30转,则他家电视机消耗了 KW·h电能,在这过程中电流做功 J， 电视机的功率是______W。
练习：电子式电能表表盘上标有“3 000 imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次。该用电器在上述时间内消耗的电能为____kW·h，合 J,它的电功率是__________W。
例2有一只标有“PZ220V 40W”的小灯泡,接在220V家庭电路中,求:
(1)灯泡正常工作时的电阻 (2)灯泡正常工作时通过的电流
(3)1KWh电可供此灯泡正常工作多长时间
(4)若实际电压是200V,则灯泡的实际功率是多少 灯泡发光情况如何
练习：一盏标有“6V 3W”字样的小灯泡，接入电压值为12V的电路中，若使灯泡正常发光，则需 联一个阻值为 Ω的电阻。
例3某实验小组有一个小灯泡，上面只能看清“2.5 V”的字样，他们想知道小灯泡的额定功率是多少，找来的器材如图所示。
(1) 将图中所给器材，按照实验的要求用线连接起来。
(2) 在闭合开关以前，应将滑动变阻器的滑片滑到_____端。
(3) 实验中的电源用_____节干电池串联即可.如果灯泡的电阻约为9 Ω，电流表选用的接线柱应为_____和_____。
(4) 当灯泡正常发光时，请你在图（甲）中的表盘上画出指针的位置。
(5) 灯泡正常发光时，电流表指针位置如图（乙）中的表盘所示，该灯泡的额定电功率为_____。
例4下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。
求：（1）电烤箱在高温挡正常工作10min所消耗的电能；（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率。
××牌电烤箱
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
电源频率 50Hz
练习：下列常见电器中不是利用电流热效应工作的是（　　）
A.电炉 B.电动机 C.电饭锅 D.电熨斗
三、自我评价
1、下列关于用电器作用的说法中,错误的是（ ）
A．电灯是将电能转化为光能的装置 B．电动机将电能转化为机械能
C．电吹风将电能转化为热 D．电熨斗将电能转化为热
2、某同学做测量小灯泡电功率的实验时,刚一试触,就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是（ ）
A．电流表的正负接线柱接反了 　　　　　　 B．待测电阻的绕线断了
C．线路接错了,某处发生了短路 　　　　 　　D．无法判断
3、下列关于电功率的几种说法中，正确的是（ ）
A．额定电压高的用电器比额定电压低的用电器的功率大
B．电阻小的用电器，功率一定大
C．额定电压不同而电阻相同的用电器的额定功率肯定不同
D．额定电压不同而电阻相同的用电器的实际功率肯定相同
4、把“220V，40W”和“220V，60W”的两个电灯串联后接在220V的电路中，结果是（ ）
A．每只灯泡的额定电压都变小了 B．每只灯泡的实际功率都小于其额定功率
C．每只灯泡的额定功率都变小了 D．每只灯泡的额定电压都小于其实际电压
5、一个“220 V ，25 W”的甲灯正常发光3h，另一个“110 V ，25 W”的乙灯正常发光4h，由此可知（ ）
A．甲灯的实际功率较大 B．乙灯中电流做的功较多
C．甲灯较亮，乙灯较暗 D．流过甲灯的电流较大
6、下列情况中不属于防止电热危害的是（ ）
A．电视机的后盖有许多孔 B．电脑机箱内有小风扇
C．电动机外壳有许多散热片 D．家电长时间停用，隔一段时间应通电一次
7、白炽灯标“220V 40W”字样，则该灯正常发光时两端电压是 V，通过灯丝的电流是 A，灯丝的电阻为 Ω，额定功率是 W，正常发光 h 消耗1kW·h 电能。
8、小明同学看到家中“EWH-80B”型电热水器的铭牌上标有一些技术参数，如上表．他由此算出，该热水器正常工作90min将耗电 kW·h。
额定电压 220V 额定功率 2000W
额定水压 0．8MPa 外形尺寸 842×483×470
容量 80L 质量 30kg
9、电热器是利用电流的 制成的加热设备．某电热器的电阻为220Ω，工作时通过的电流为1A，则该电热器1min发热 J。
10、把一根阻值为484Ω的电炉丝接到照明电路上,通电时间240s,则它放出 J的热，若将此电炉丝截去一半长度,将剩余部分再接入该照明电路上要它放出同样多的热量,通电时间为 s．
11、在做“测定小灯泡功率”的实验时，小刚同学连接的实物电路如图所示．其中小灯泡的额定电压为2．5V，额定功率小于1W．
⑴同组的小明同学在检查线路时，发现有一根导线连接错误．请你在图中用“×”
标出这根错接的导线，并用虚线画出改接后的导线（不能与其他导线交叉）．
⑵电路错误改正后，将滑动变阻器的滑片移至a端，闭合开关后，发现小灯泡不亮，电流表示数接近于零，电压表的示数接近3 V．发生这种现象的原因可能是_____________。
⑶排除故障后，再闭合开关，移动滑动变阻器的滑片，当电压表的示数为2．5V时，电流表的示数如图8-15所示，则小灯泡的额定功率为__________W。
12、很多家用电器都有待机功能．如电视机可以遥控关机而不必断开电源．这一功能虽给人们带来了方便，但电器在待机状态下的能耗也十分严重．下表是某家庭的有关统计数据．问: (1)这些电器每天待机时共耗电多少度？(2)该家庭若能及时断开用电器电源，每月可以节约电费多少元（设电价为0.55元/度，每月按3 0天计算）？
13、灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图。由图可知：
1. 当小灯泡L正常发光时，通过其灯丝的电流是__ A；小灯泡的额定功率是多少？
2. 调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡L消耗的实际功率为多少？3. 若把它接到9V的电路中,要使它正常工作,应串联一个多大的电阻
