专题：仪器的使用
巴州一中高二物理备课组
1.游标卡尺
游标卡尺的分类
10分度游标卡尺
游标卡尺的分类
20分度游标卡尺
游标卡尺的分类

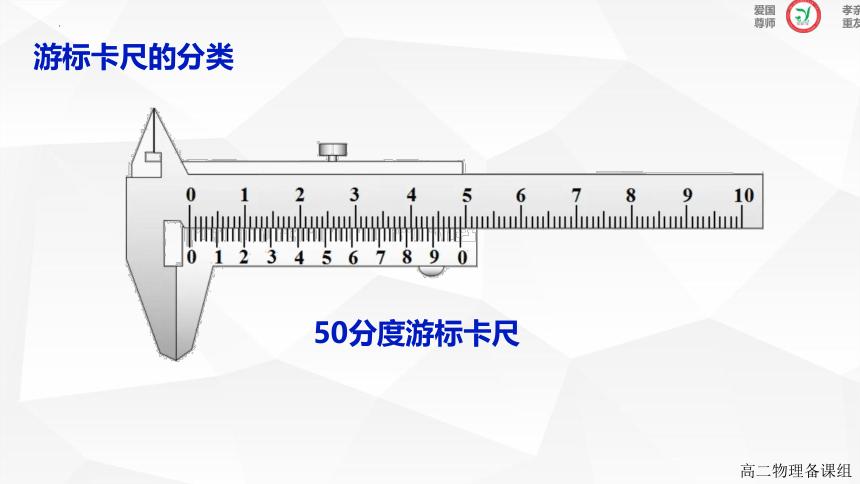

50分度游标卡尺

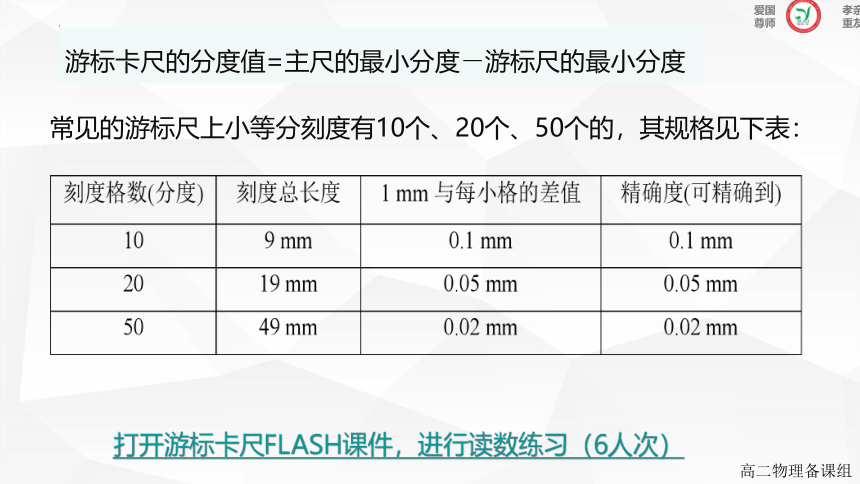

游标卡尺的分度值=主尺的最小分度－游标尺的最小分度
常见的游标尺上小等分刻度有10个、20个、50个的，其规格见下表：
打开游标卡尺FLASH课件，进行读数练习（6人次）

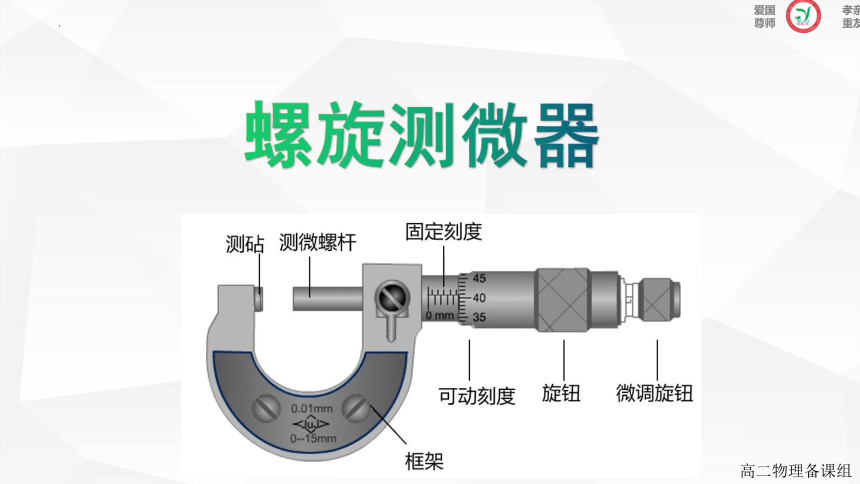

螺旋测微器
①由固定刻度上读整毫米数；
②由可动刻度读格数,并估读,再乘以0.01mm；
③待测长度为两者之和。
3.螺旋测微器的读数
读数＝固定刻度＋可动刻度×精度0.01mm
注意单位和半刻度是否漏出
要估读，不要单位
打开螺旋测微器FLASH课件，进行读数练习（3人次）
多用电表
一.多用电表的功能与外部结构
2.外部结构
表盘
面板
①表盘
机械调零旋钮
电阻刻度线
直流电流，直流电压，交变电压刻度线
②面板
欧姆调零旋钮
插红黑表笔
测电阻档位
测直流电流档位
测直流电压档位
测交变电压档位
选择开关，选不同的档位，有不同的功能。
二.多用电表的使用
1.机械调零：使用前应该调整指针定位螺丝，使指针指到零刻度
2.功能选取：使用时，应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程。
3.表笔接入：红表笔插“+”孔,黑表笔插“-”孔
4.使用结束：不使用的时候应该把选择开关旋转到OFF位置或者交流电压最高档
5.读数要求：读数时需要估读，注意“二分法”“五分法”“十分法”的选取
二.多用电表的使用
6. 电流测量：应把两表笔串联接入电路。电压测量：应把两表笔并联接入电路。测量直流电压或者直流电流：应注意红进黑出或者“+”进“-”出，防止指针反偏烧坏仪表。
如图所示，以下几种量程对应的读数分别是多少
量程 指针a 指针b
0~250mA
0~10V
0~50V
0~2.5A
57mA
200mA
2.3V
8.0V
11.5V
40.0V
0.57A
2.00A
二.多用电表的使用
7.测量电阻
①选择倍率：旋转选择开关到合适倍率（有“×1”，“×10”，“×100”，“×1k”等）
②欧姆调零：红黑表笔短接，调节欧姆调零旋钮使指针指向欧姆零刻度，然后分开表笔。
③测量电阻：用红黑表笔接触电阻两极（电阻与电路断开，不能与手接触防止与人体并联）
④换档操作：若指针不在表盘1/3~2/3区域应换档，换档后应该重新进行欧姆调零，直到指针指在合适位置
⑤读数记录：读数乘以倍率得到阻值
⑥使用结束：把选择开关旋转到OFF位置或者交流电压最高档
二.多用电表的使用
注意
①欧姆表为反偏表，指针偏角过大换小量程，指针偏角过小换大量程。
②读数过大换大量程，读数过小换小量程
③欧姆表相当于一等效电源，黑表笔相当于电源正极，红表笔相当于电源负极
④二级管内有单向导电性
的特征，测二极管正向电
阻时，黑表笔应接二极管
正极，红表笔应接二极管
负极。
机械调零
欧姆档
选择倍率
欧姆调零
偏角大
偏角小
读数
电阻=读数×倍率
中间附近
换小倍率
换大倍率
表头指针
测量电阻流程图：
打开多用电表FLASH课件，进行读数练习（3人次）
如图所示，以下几种量程对应的读数分别是多少
倍率 指针a 指针b
×1
×10
×100
×1k
4.0Ω
50.0Ω
40Ω
500Ω
400Ω
5000Ω
4000Ω
50000Ω
