20.4电动机

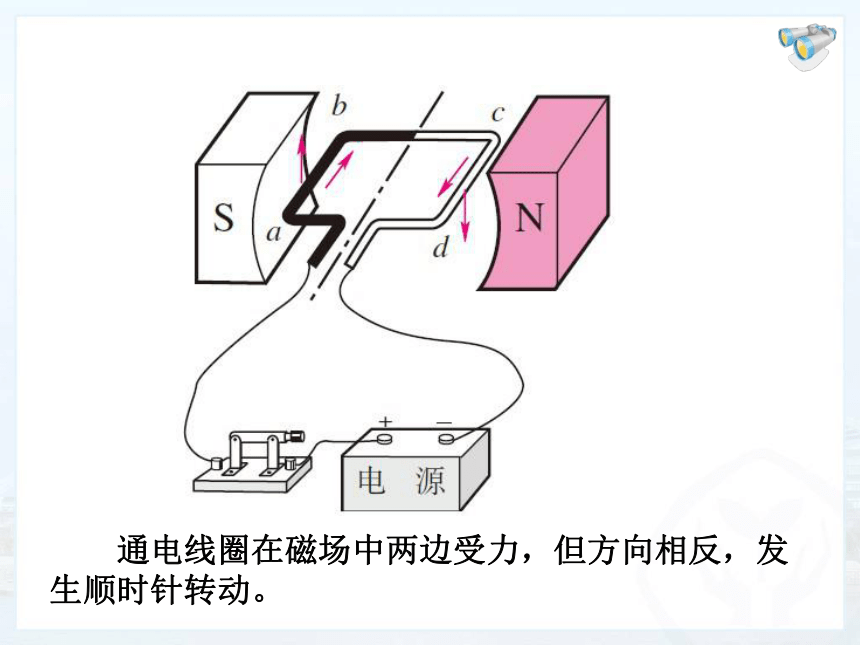

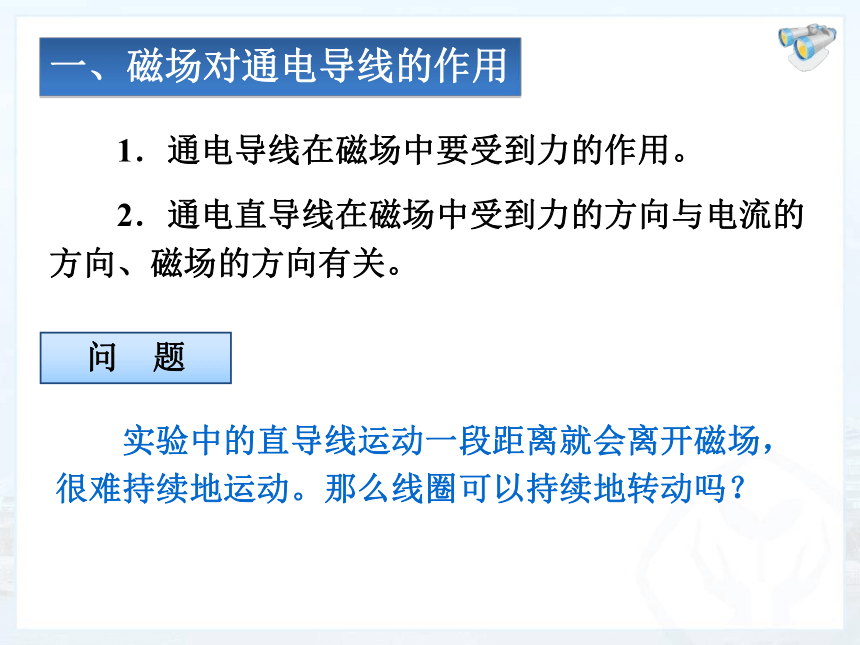

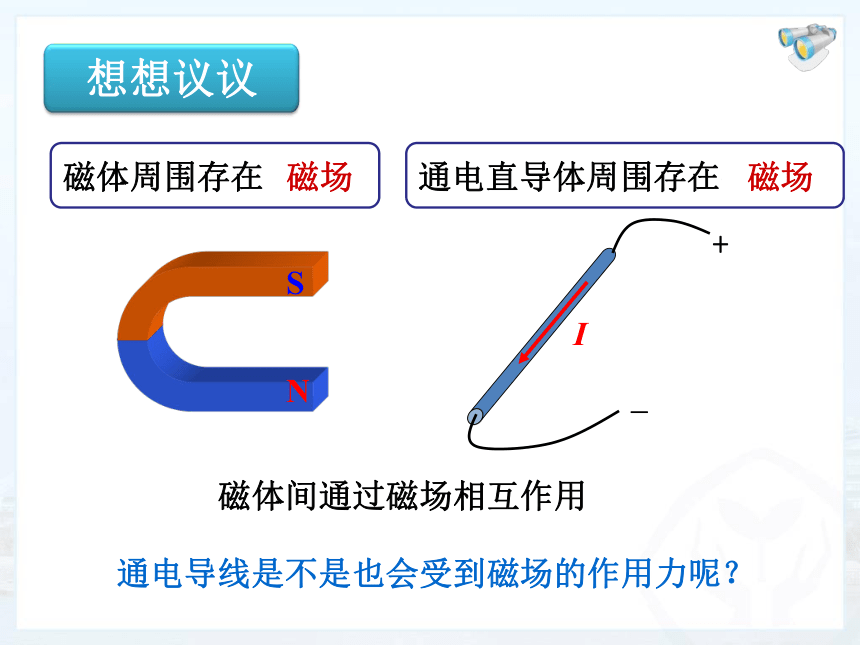

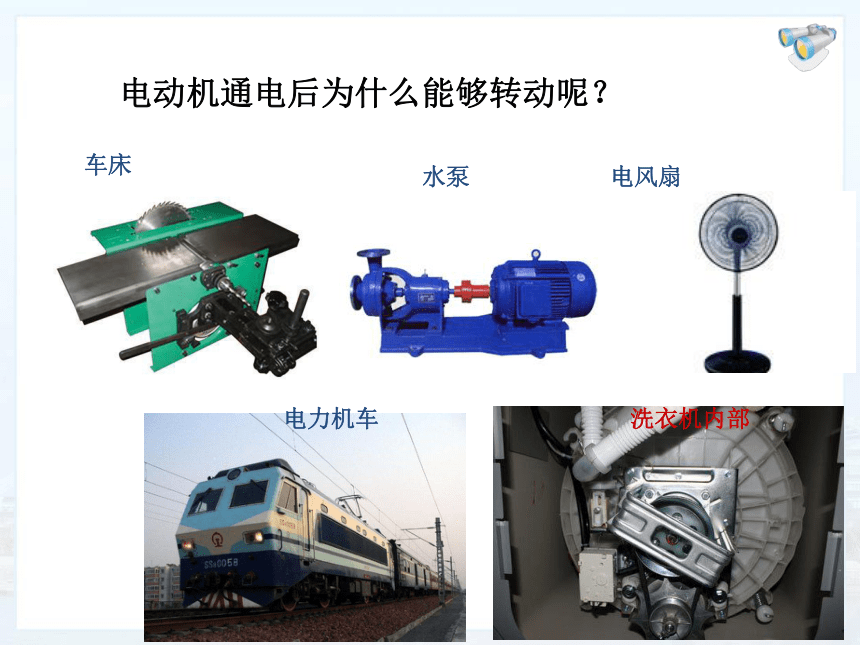

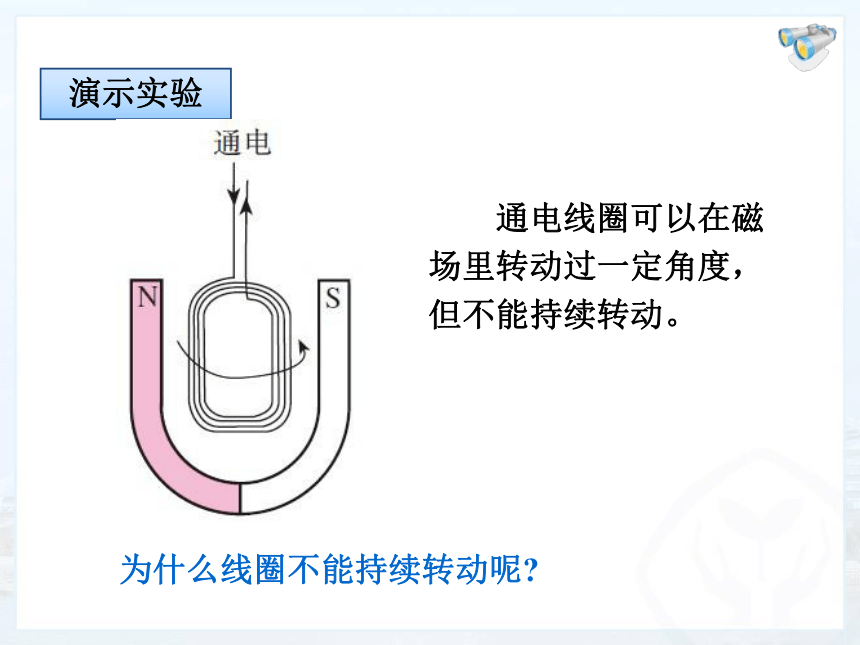

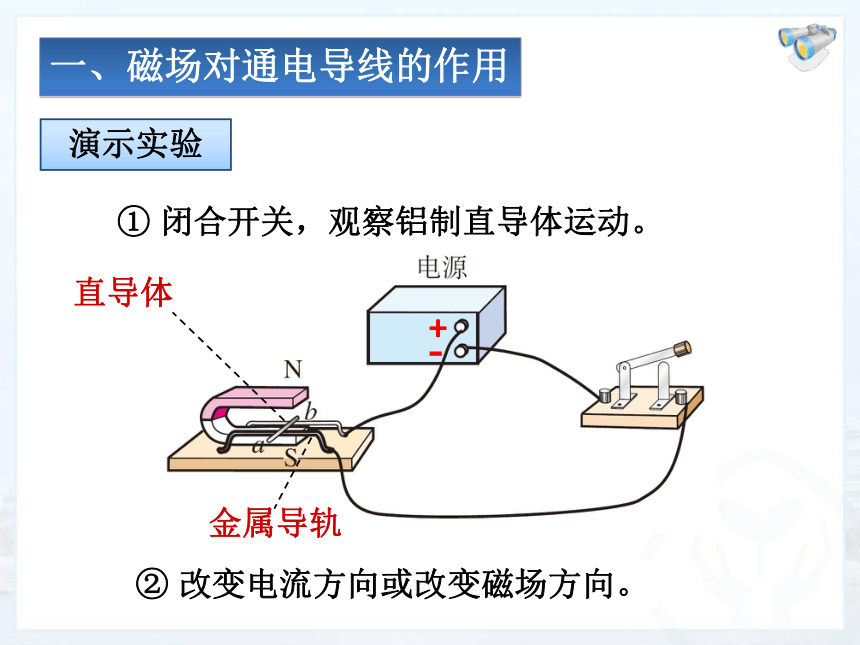

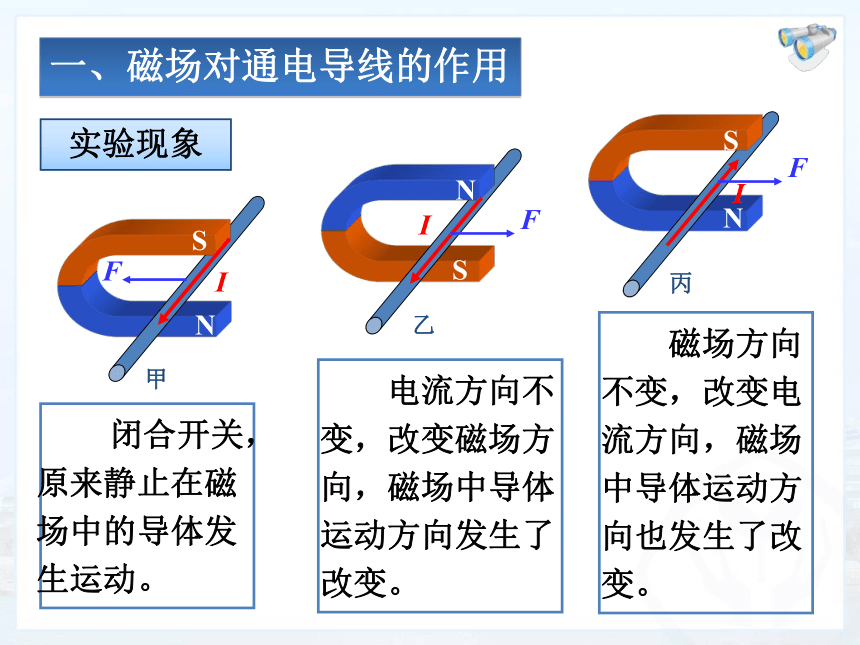

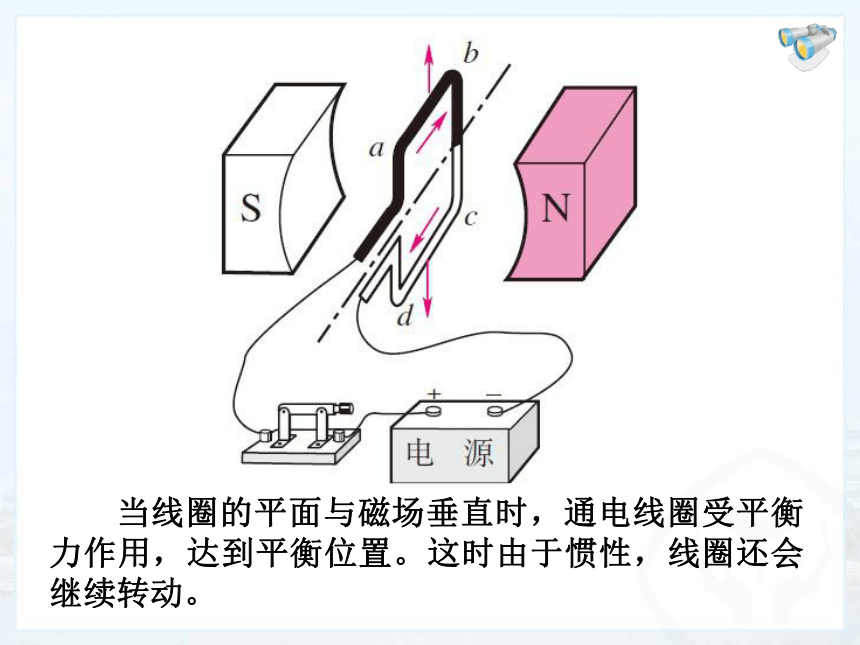

课件21张PPT。电动机 第二十章 第４节通辽八中：白金山车床水泵电风扇电力机车洗衣机内部　　电动机通电后为什么能够转动呢？　　通电导线是不是也会受到磁场的作用力呢？磁体周围存在什么？通电直导体周围存在什么？磁场磁场磁体间通过磁场相互作用想想议议① 闭合开关，观察铝制直导体运动。 ② 改变电流方向或改变磁场方向。一、磁场对通电导线的作用演示实验　　磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。　　闭合开关，原来静止在磁场中的导体发生运动。　　电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。实验现象一、磁场对通电导线的作用　　1．通电导线在磁场中要受到力的作用。　　2．通电直导线在磁场中受到力的方向与电流的方向、磁场的方向有关。　　实验中的直导线运动一段距离就会离开磁场，很难持续地运动。那么线圈可以持续地转动吗？一、磁场对通电导线的作用问　题　　通电线圈可以在磁场里转动过一定角度，但不能持续转动。　　为什么线圈不能持续转动呢?演示实验　　通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。　　通电线圈最后静止在平衡位置。　　如果在线圈越过平衡位置后停止对线圈供电，由于惯性，线圈继续转动。转动半周后再继续供电，线圈不就可以持续转下去了吗？　　学做小小电动机。想想做做1．电动机由两部分组成：
　　能够转动的线圈，也叫转子。
　　固定不动的磁体，也叫定子。　　如果在线圈转动的后半周，不是停止给线圈供电，而是设法改变后半周的电流方向，使线圈在后半周也获得动力，线圈不就能转得更平稳了吗？二、电动机的基本构造想一想2．换向器
　　通过换向器可以使线圈中电流每半周改变一次。两个
铜半环电刷换向器3．电动机的工作原理4．实际电动机课堂小结巩固练习 1.电动机主要由_______和_______组成,是利用_____线圈在＿＿＿里受力而转动的原理制成的．

2．如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．转子定子通电磁场改变不改变3.电动机是利用＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿制成的。 通电线圈在磁场中受到力的作用而转动的原理巩固练习 4．通电导体在磁场中受力而运动时（ 　）
　Ａ．消耗了电能，产生了机械能
　Ｂ．消耗了机械能，产生了电能
　Ｃ．消耗了机械能，产生了内能
　Ｄ．消耗了化学能，产生了电能Ａ巩固练习 5.关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是（ ）
A．电流方向改变时，导体受力方向改变
B．磁场方向改变时，导体受力方向改变
C．电流方向和磁场方向同时改变，导体的受力方向改变
D．电流方向和磁场方向同时改变，导体的受力方向不变 C巩固练习 6．要改变直流电动机的转动方向,应采取的方法是（ ）
A．增强磁极的磁性
B．加大通电电流
C．改变线圈中的电流方向
D．将磁铁的磁极对调CD
