周周测十四(第二十章第1～3节)
(时间：45分钟　满分：100分　姓名：________)

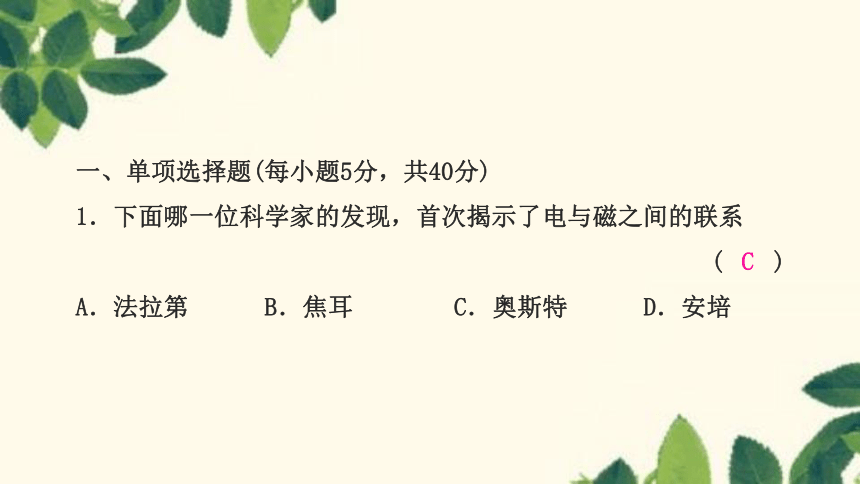

一、单项选择题(每小题5分，共40分)
1．下面哪一位科学家的发现，首次揭示了电与磁之间的联系
(　　)
A．法拉第　　 B．焦耳　　　 C．奥斯特　　 D．安培
C

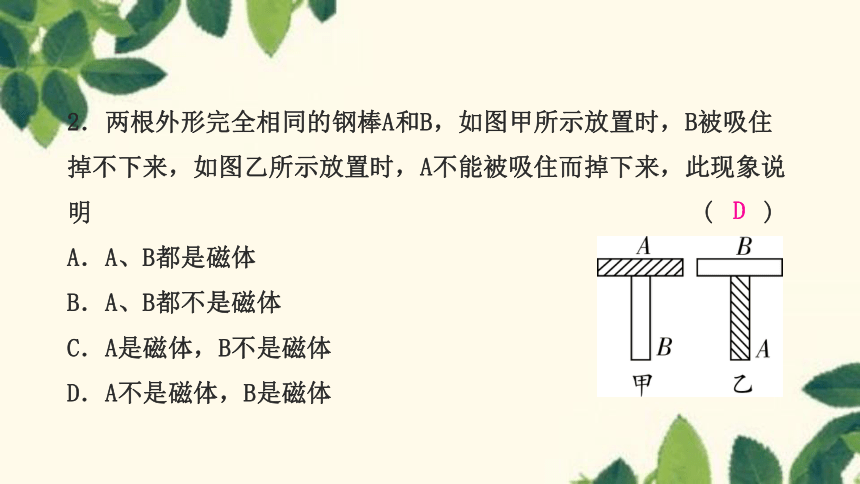

2．两根外形完全相同的钢棒A和B，如图甲所示放置时，B被吸住掉不下来，如图乙所示放置时，A不能被吸住而掉下来，此现象说明 (　　)
A．A、B都是磁体
B．A、B都不是磁体
C．A是磁体，B不是磁体
D．A不是磁体，B是磁体
D

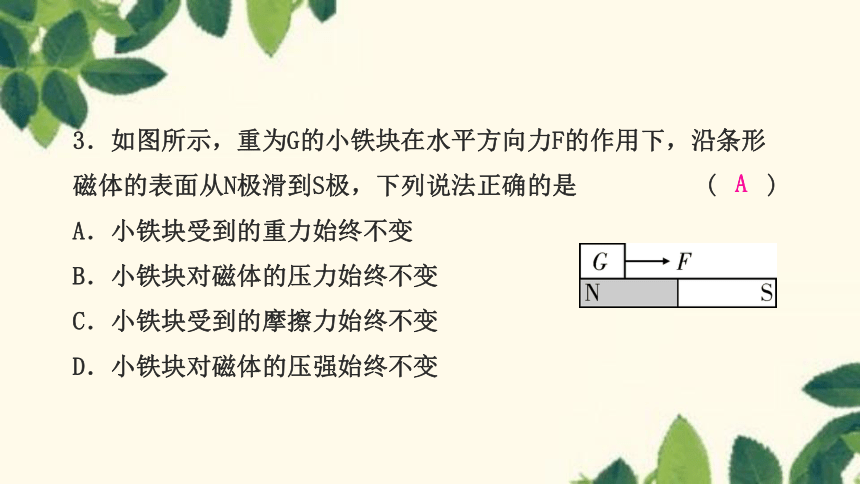

3．如图所示，重为G的小铁块在水平方向力F的作用下，沿条形磁体的表面从N极滑到S极，下列说法正确的是 (　　)
A．小铁块受到的重力始终不变
B．小铁块对磁体的压力始终不变
C．小铁块受到的摩擦力始终不变
D．小铁块对磁体的压强始终不变
A

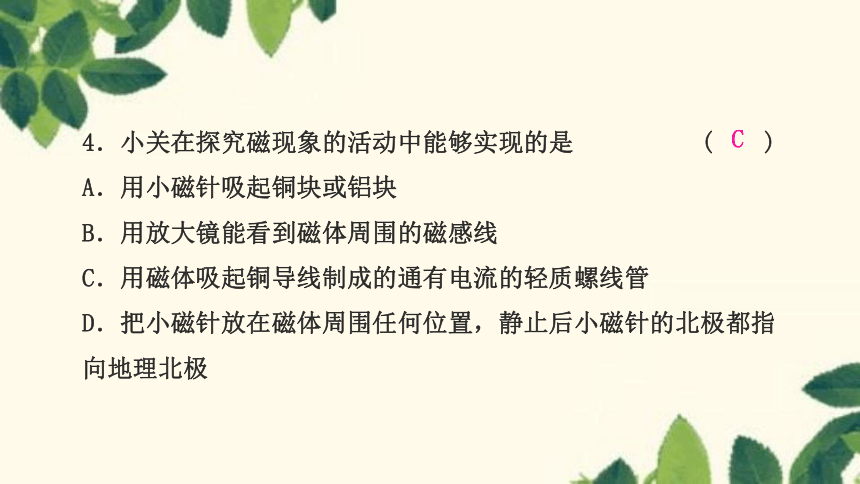

4．小关在探究磁现象的活动中能够实现的是 ( )
A．用小磁针吸起铜块或铝块
B．用放大镜能看到磁体周围的磁感线
C．用磁体吸起铜导线制成的通有电流的轻质螺线管
D．把小磁针放在磁体周围任何位置，静止后小磁针的北极都指向地理北极
C

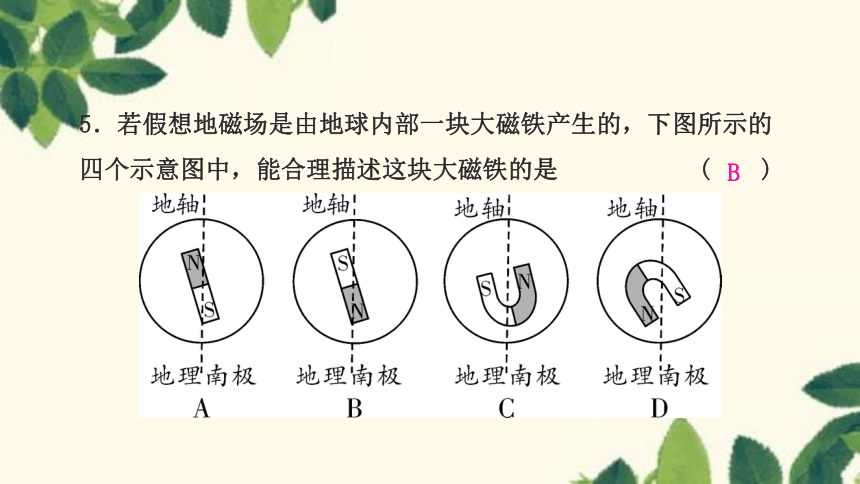

5．若假想地磁场是由地球内部一块大磁铁产生的，下图所示的四个示意图中，能合理描述这块大磁铁的是 (　　)
B

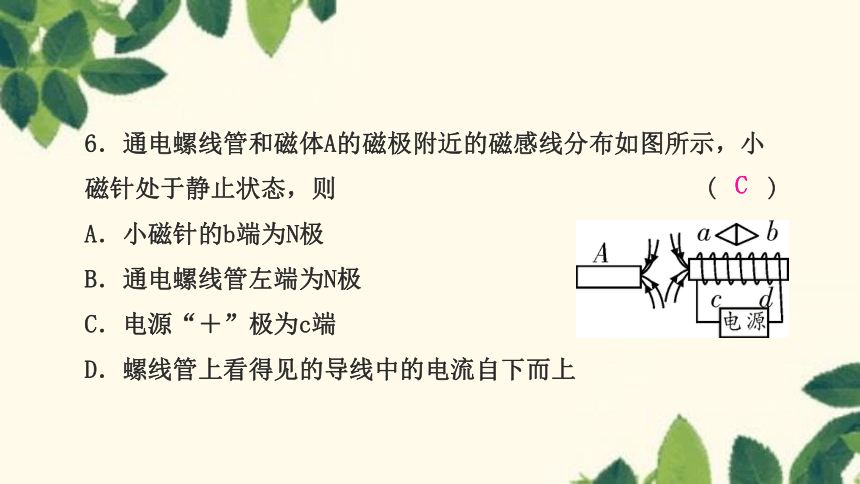

6．通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态，则 (　　)
A．小磁针的b端为N极
B．通电螺线管左端为N极
C．电源“＋”极为c端
D．螺线管上看得见的导线中的电流自下而上
C

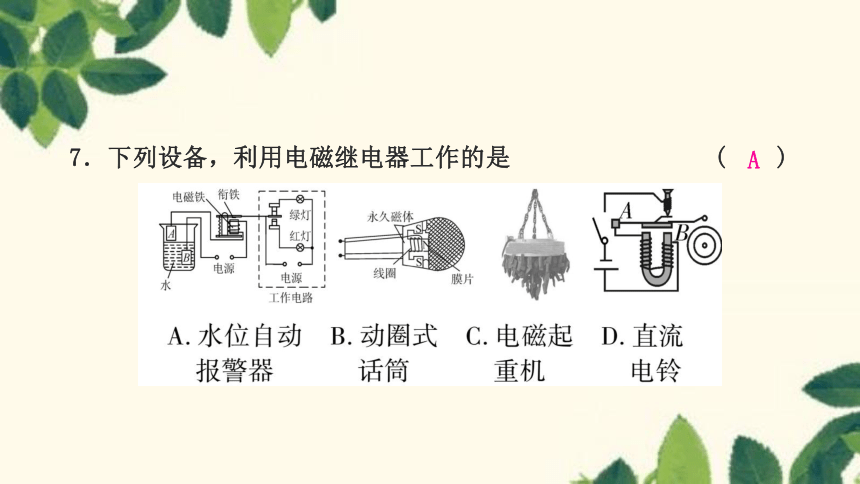

7．下列设备，利用电磁继电器工作的是 ( )
A

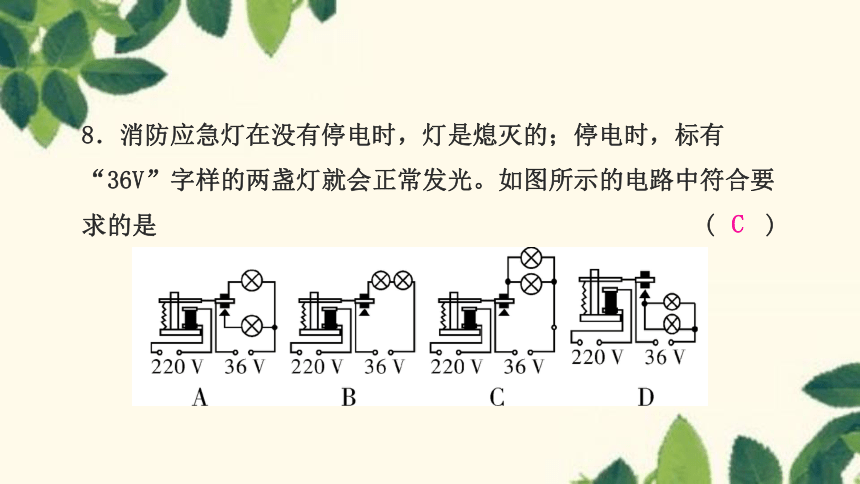

8．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是 (　　)
C
二、填空题(每空3分，共18分)
9．将小磁针放在磁场中，小磁针静止时____极所指的方向规定为该点的磁场方向，磁场越强的地方，磁感线分布越____。
北
密
10．如图甲所示，能自由转动的司南静止时，它的长柄指向南方，说明长柄是____极。如图乙所示，自制电磁铁的线圈匝数一定时，增大电流，电磁铁的磁性会_______(选填“增强” “减弱”或“不变”)。
S
增强
11．如图所示电路，闭合开关S后，电磁铁a端为________极，将变阻器的滑片P向右移动，电磁铁的磁性将________(选填“增强”“减弱”或“不变”)。
N(北)
减弱
三、作图题(每小题4分，共8分)
12．如图所示，标出小磁针的N、S极、螺线管的N、S极和磁感线的方向。
13．开关闭合后，通电螺线管和条形磁体A之间的磁感线的形状如图所示。请在图中标出三条磁感线的方向和条形磁体A的两个磁极。
四、实验与探究题(12分)
14．在探究“通电螺线管的外部磁场”的实验中，小明在螺线管周围摆放了一些小磁针。
(1)通电后小磁针静止时的分布如图甲所示，由此可看出通电螺线管外部的磁场与____________的磁场相似。
(2)小明改变通电螺线管中的电流方向，发现小磁针指向转动180°，南北极发生了对调，由此可知：通电螺线管外部的磁场方向与螺线管中________方向有关。
条形磁体
电流
(3)小明继续实验探究，并按图乙连接电路，他先将开关S接a，观察电流表的示数及吸引大头针的数目；再将开关S从a换到b，调节变阻器的滑片P，再次观察电流表的示数及吸引大头针的数目，此时调节滑动变阻器是为了____________________________，来探究_______________________________的关系。
控制两次实验中电流大小不变
通电螺线管磁场强弱与线圈匝数
五、计算应用题(22分)
15．(包头中考)如图所示是某温控装置的简化电路图，工作电路由电压为220 V的电源和阻值R＝88 Ω的电热丝组成；控制电路由电源、电磁铁(线圈电阻R0＝20 Ω)、开关，滑动变阻器R2(取值范围0～80 Ω)和热敏电阻R1组成，R1阻值随温度变化的关系如下表所示。当控制电路电流I≥50 mA时，衔铁被吸合切断工作电路；当控制电路电流I≤40 mA时，衔铁被释放接通工作电路。
温度/℃ 90 80 66 60 50 46 40 36 35 34
R1/Ω 10 20 40 50 70 80 100 120 130 150
(1)工作电路正常工作时，R在1 min内产生的热量是多少？
(2)当温度为60 ℃，滑动变阻器R2＝50 Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
(3)若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
(4)要想让该装置所控制的最高温度降低一些，请分析说明如何改变R2的阻值。
解：(1)由题知：Q＝I2Rt＝ ＝ ＝3．3×104J；
(2)t＝60 ℃时，R1＝50 Ω，R2＝50 Ω，R0＝20 Ω，
衔铁被吸合，则I＝0.05 A
U＝I(R0＋R1＋R2)＝0.05 A×(20 Ω＋50 Ω＋50 Ω)＝6 V；
(3)当I＝0.05 A，且R2最大为80 Ω时，R1阻值最小，
可控温度最高，R总＝ ＝ ＝120 Ω
R1＝R总－R0－R2＝120Ω－20Ω－80Ω＝20Ω 查表得：t＝80℃
当I′＝0.04 A，且R2最小为0，R1阻值最大，可控温度最低，
R总′＝ ＝ ＝150 Ω
R1′＝R总′－R0－R2′＝150Ω－20Ω－0Ω＝130Ω 查表得：t＝35℃；
则装置控制的温度范围是35～80 ℃
(4)U不变，I不变，R总不变，温度降低，R1增大，
因此应减小R2的最大阻值。
