4.1 电荷与电流（第2课时电路图)

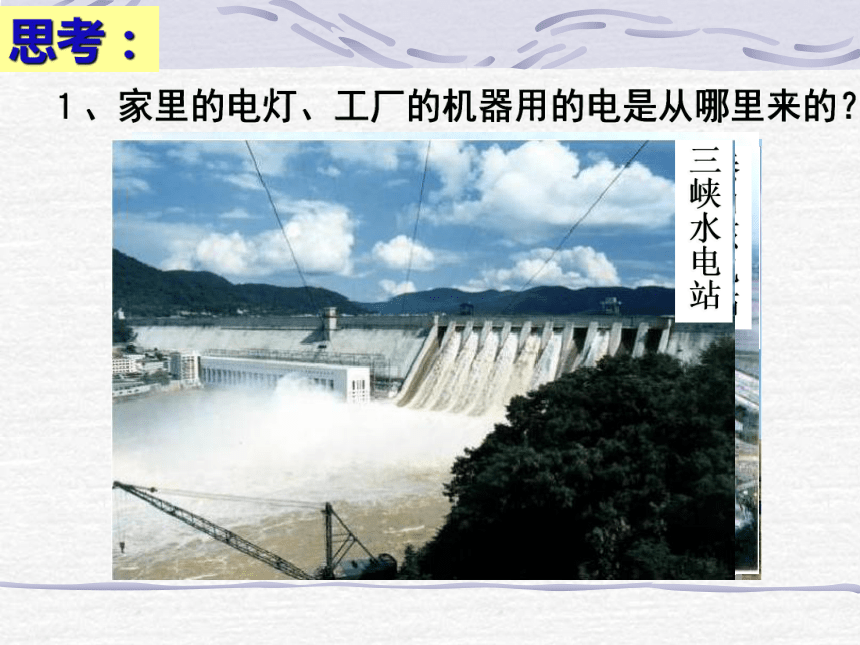

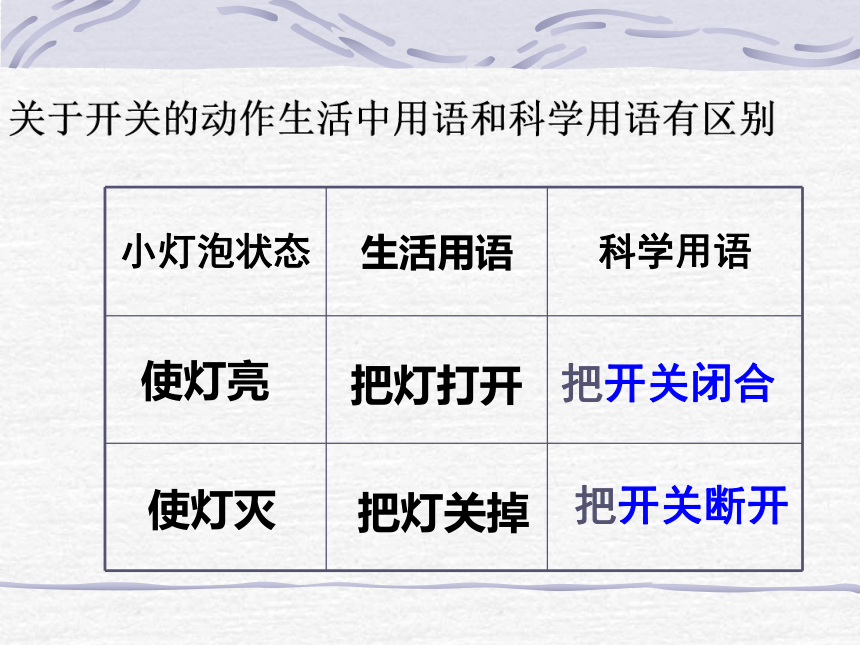

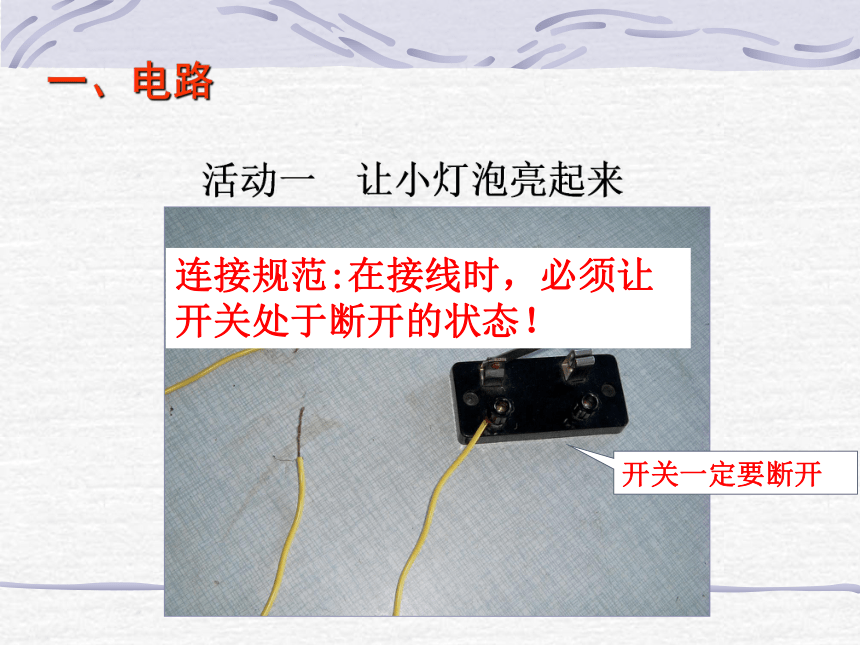

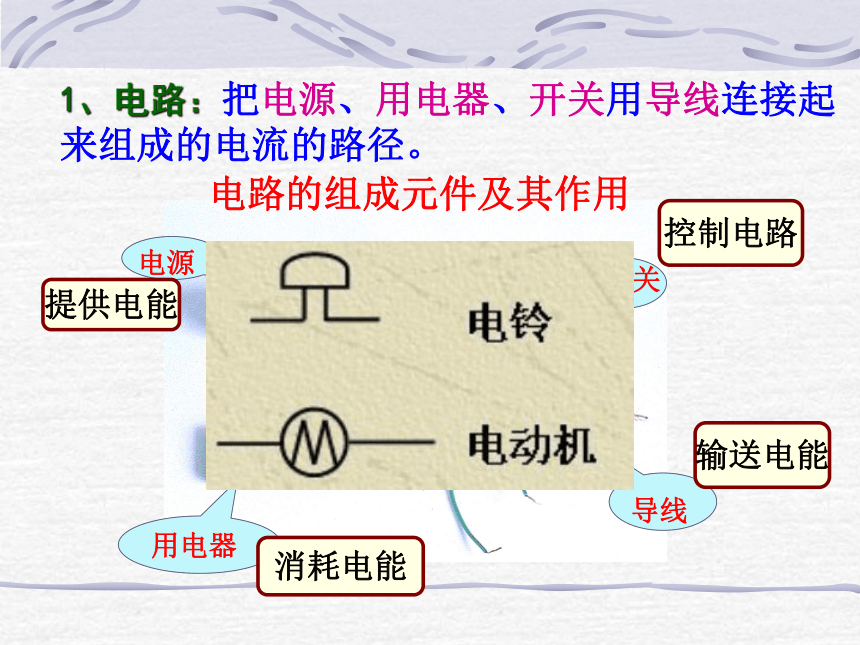

课件20张PPT。第一节 电荷和电流(第2课时)19世纪30年代，英国著名物理学家法拉第发明了世界上第一台发电机，从此，世界迈进了一个新的时代——电气时代电路图思考：１、家里的电灯、工厂的机器用的电是从哪里来的？思考：２、手机、手电筒的电是从哪 里来的？电源：能提供电能的装置电池活动一 让小灯泡亮起来连接规范:在接线时，必须让开关处于断开的状态！一、电路关于开关的动作生活中用语和科学用语有区别 使灯亮把灯打开把开关闭合使灯灭把灯关掉把开关断开电路的组成元件及其作用电源提供电能用电器

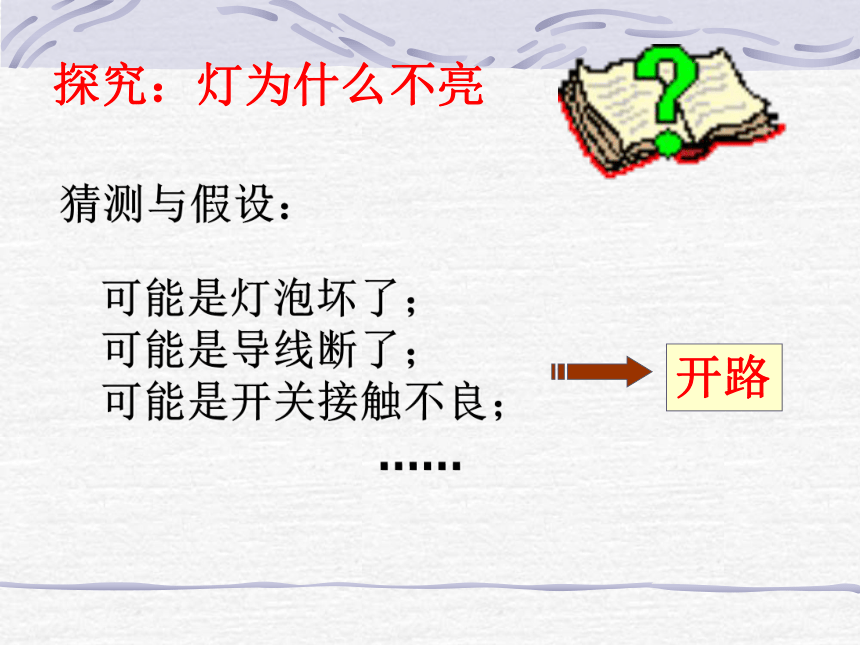

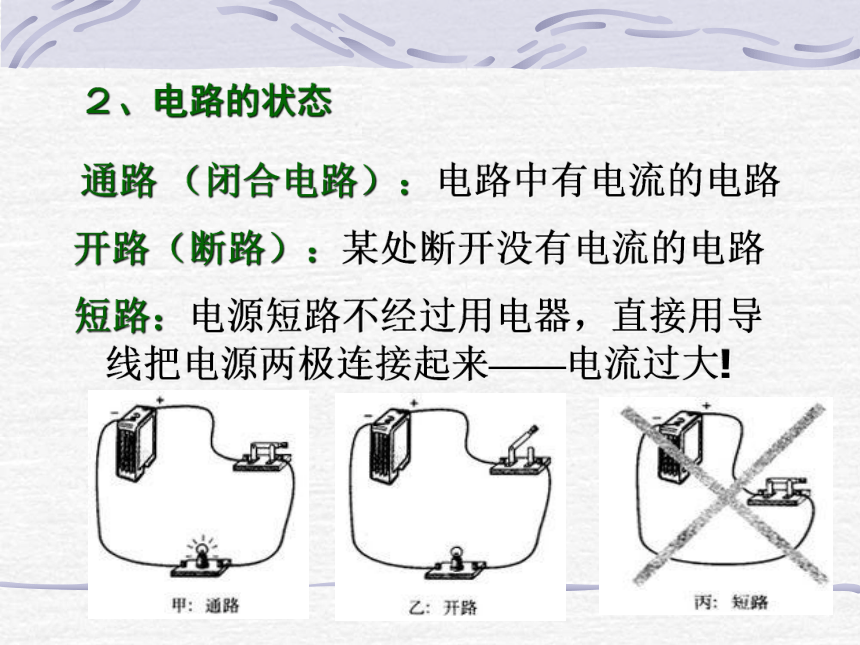

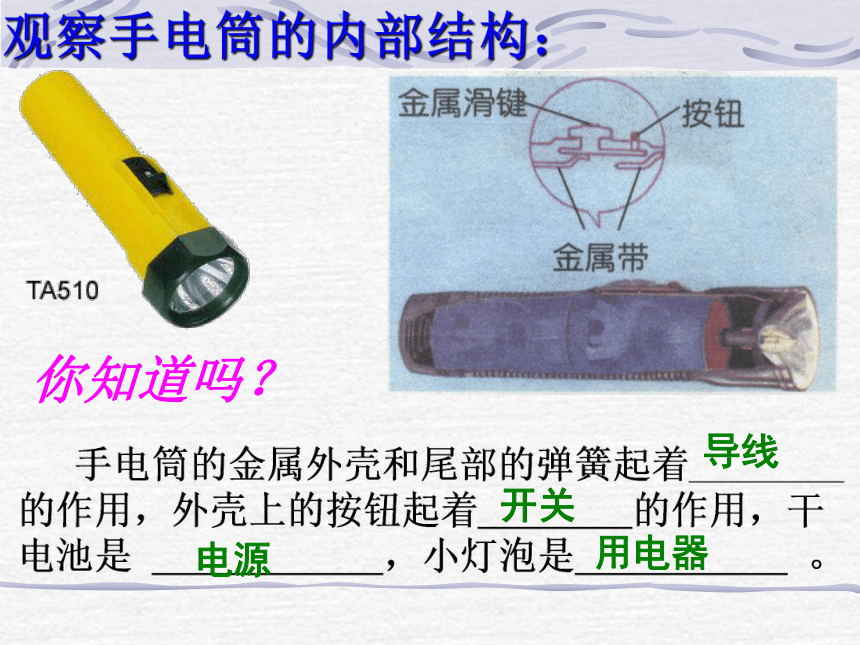

导线开关控制电路输送电能消耗电能1、电路：把电源、用电器、开关用导线连接起来组成的电流的路径。通路 （闭合电路）：电路中有电流的电路开路（断路）：某处断开没有电流的电路短路：电源短路不经过用电器，直接用导线把电源两极连接起来——电流过大! ２、电路的状态观察手电筒的内部结构： 手电筒的金属外壳和尾部的弹簧起着________ 的作用，外壳上的按钮起着 的作用，干电池是 ，小灯泡是 。导线开关电源用电器你知道吗？探究：灯为什么不亮猜测与假设：可能是灯泡坏了；
可能是导线断了；
可能是开关接触不良；
……开路探究：灯为什么不亮短路必须防止电源短路！猜想：这样的电路连接会造成什么影响？３、电路图⑴电路图：用元件符号表示电路连接的图如何画电路图?电路图的画法这几个电路正确吗？根据实物图画出电路图1、完整反映电路的组成，不能遗漏某一电路元件。
2、按实物次序合理安排元件符号位置，不要放在拐角处。
3、横平、竖直的线段代表导线，拐弯处一般画成直角。怎样画电路图元件分布要均匀，
位置安排要适当。
导线竖直横要平；
矩形棱角要分明。课 堂 练 习１、在下面正常的电路中用一根导线A跨接在开关的两个接线柱上会发生　　　　现象.当导线A跨接在灯泡两端的接线柱上又会发生　　　　　现象。 通路短路２、下列说法中正确的是 (　　)
　A.开关闭合的电路一定是通路
　B.导线内部断裂时会发生短路
　C.电路发生开路时要发生危险
　D.电路连接导线松脱会产生开路D３、下图所示各电路元件为电路提供电能的是　　　，消耗电能的是　　　　。 A４、下面正确的电路图是（ ）。BCDBACCA、B、DCD５、画出下面左图的电路图。
