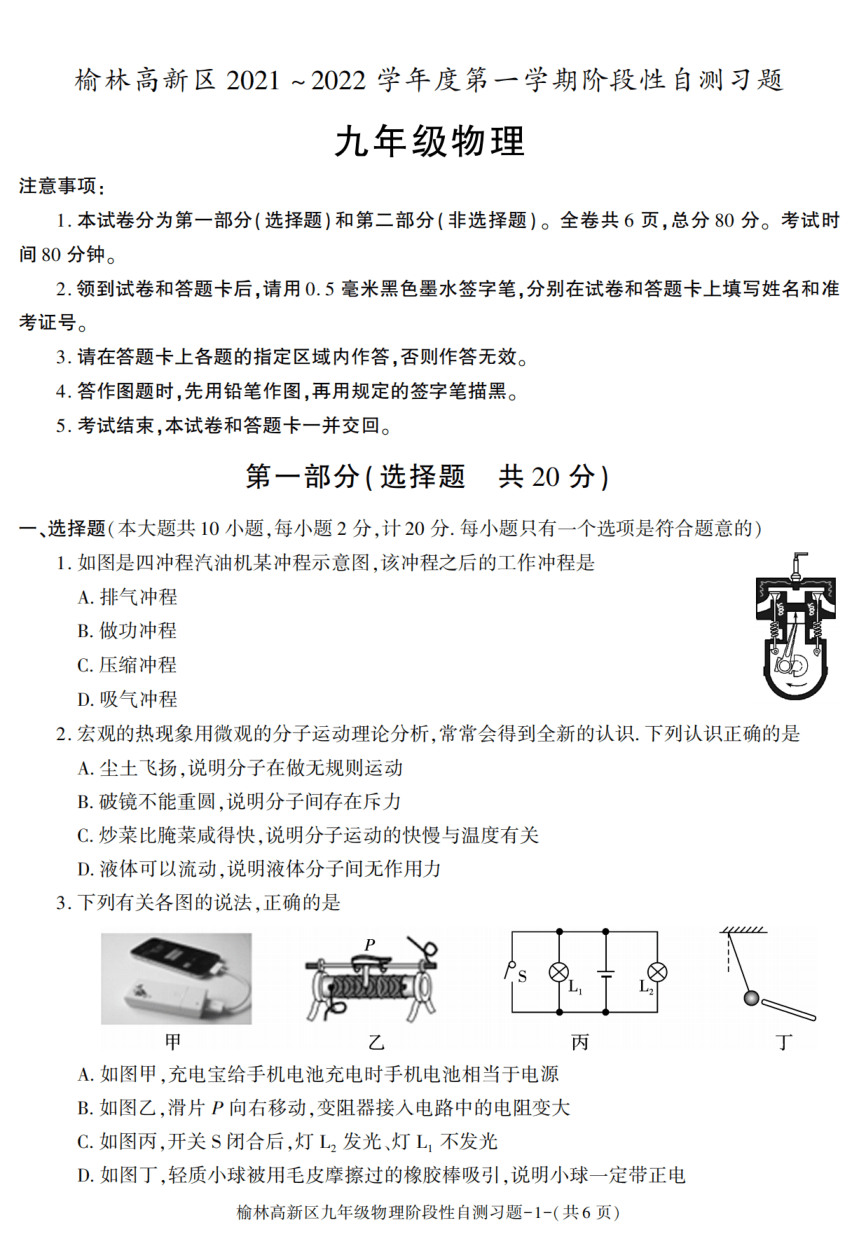

陕西省榆林市高新区2021-2022学年九年级上册期末考试物理试题(pdf有答案)

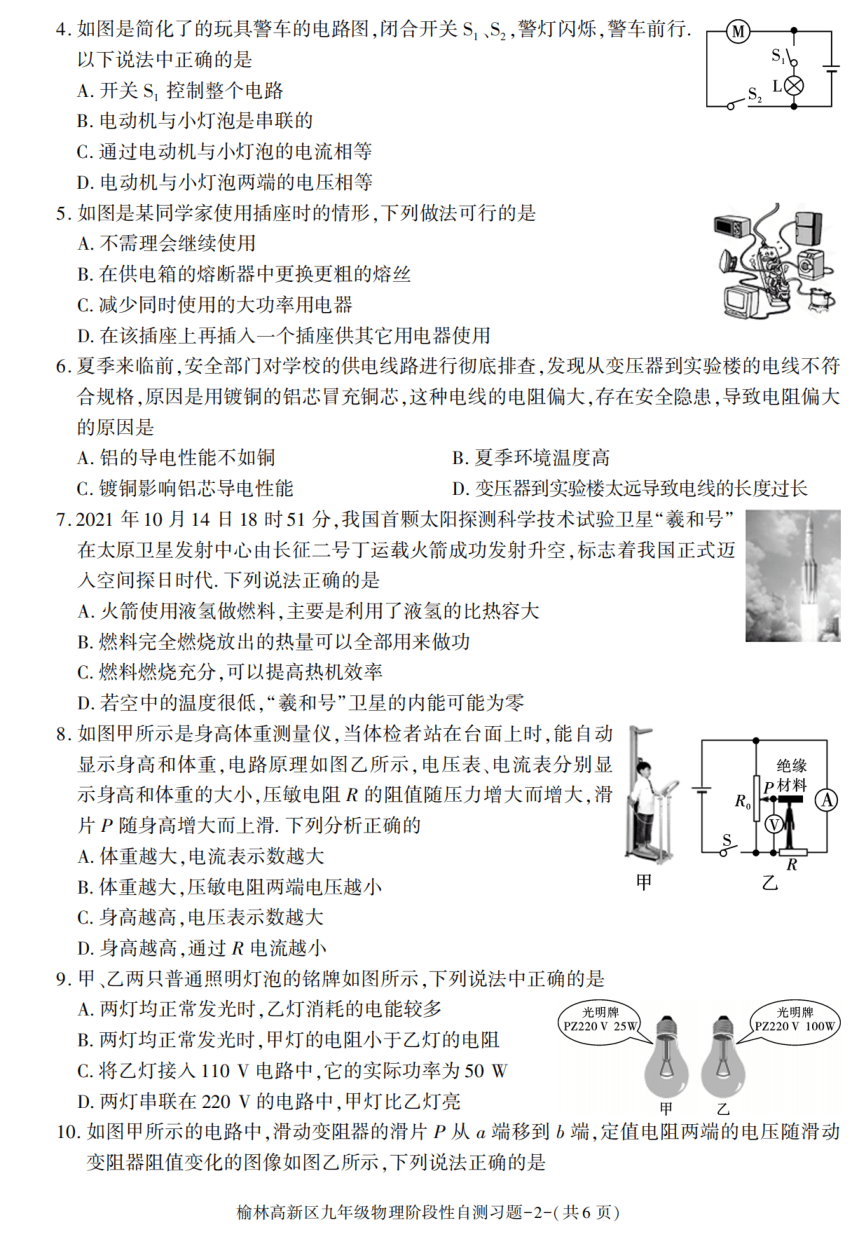

4.如图是简化了的玩具警车的电路图，闭合开关S,、S2,警灯闪烁，警车前行.
以下说法中正确的是
A.开关S,控制整个电路
B.电动机与小灯泡是串联的
C.通过电动机与小灯泡的电流相等
D.电动机与小灯泡两端的电压相等
5.如图是某同学家使用插座时的情形，下列做法可行的是
A.不需理会继续使用
B.在供电箱的熔断器中更换更粗的熔丝
C.减少同时使用的大功率用电器
D.在该插座上再插入·个插座供其它用电器使用
6.夏季来临前，安全部门对学校的供电线路进行彻底排查，发现从变压器到实验楼的电线不符
合规格，原因是用镀铜的铝芯冒充铜芯，这种电线的电阻偏大，存在安全隐患，导致电阻偏大
的原因是
A.铝的导电性能不如铜
B.夏季环境温度高
C.镀铜影响铝芯导电性能
D.变压器到实验楼太远导致电线的长度过长
7.2021年10月14日18时51分，我国首颗太阳探测科学技术试验卫星“羲和号”
在太原卫星发射中心由长征二号丁运载火箭成功发射升空，标志着我国正式迈
入空间探日时代.下列说法正确的是
A.火箭使用液氢做燃料，主要是利用了液氢的比热容大
B.燃料完全燃烧放出的热量可以全部用来做功
C.燃料燃烧充分，可以提高热机效率
D.若空中的温度很低，“羲和号”卫星的内能可能为零
8.如图甲所示是身高体重测量仪，当体检者站在台面上时，能自动
显示身高和体重，电路原理如图乙所示，电压表、电流表分别显
绝缘
示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑
P材料
片P随身高增大而上滑.下列分析正确的
A.体重越大，电流表示数越大
B.体重越大，压敏电阻两端电压越小
甲
C.身高越高，电压表示数越大
D.身高越高，通过R电流越小
9.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是
A.两灯均正常发光时，乙灯消牦的电能较多
光明牌
光明牌
PZ220 V 25W
PZ220V100W
B.两灯均正常发光时，甲灯的电阻小于乙灯的电阻
C.将乙灯接人110V电路中，它的实际功率为50W
D.两灯串联在220V的电路中，甲灯比乙灯亮
甲

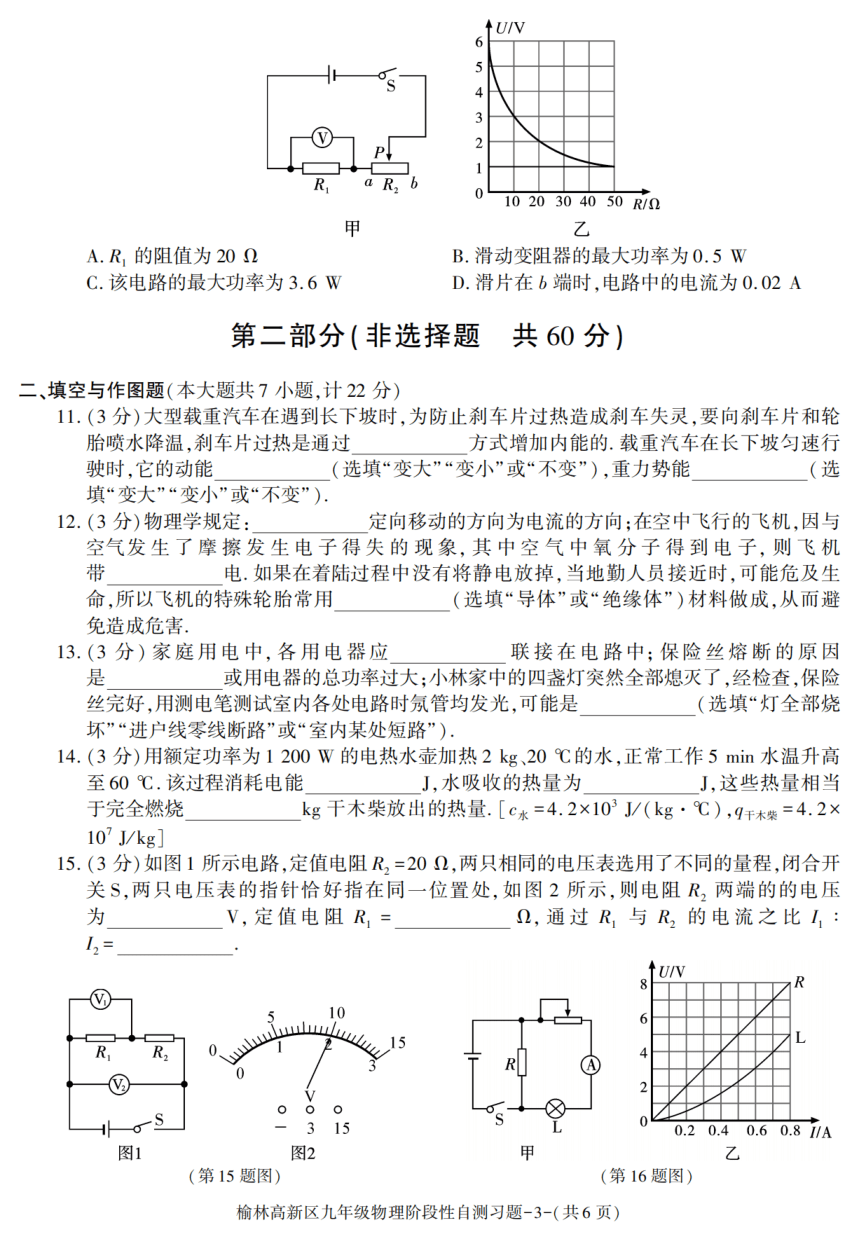

10.如图甲所示的电路中，滑动变阻器的滑片P从α端移到b端，定值电阻两端的电压随滑动
变阻器阻值变化的图像如图乙所示，下列说法正确的是
榆林高新区九年级物理阶段性白测习题-2-（共6页）
↑UU/V
6
3
1020304050R/2
甲
乙
A.R1的阻值为202
B.滑动变阻器的最大功率为0.5W
C.该电路的最大功率为3.6W
D.滑片在b端时，电路中的电流为0.02A
第二部分（非选择题
共60分)
二、填空与作图题（本大题共7小题，计22分）
11.(3分)大型载重汽车在遇到长下坡时，为防止刹车片过热造成刹车失灵，要向刹车片和轮
胎喷水降温，刹车片过热是通过
方式增加内能的.载重汽车在长下坡匀速行
驶时，它的动能
(选填“变大”“变小”或“不变”)，重力势能
(选
填“变大”“变小”或“不变”)
12.(3分)物理学规定：
定向移动的方向为电流的方向；在空中飞行的飞机，因与
空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子，则飞机
带
电.如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生
命，所以飞机的特殊轮胎常用
(选填“导体”或“绝缘体”)材料做成，从而避
免造成危害
13.(3分)家庭用电中，各用电器应
联接在电路中：保险丝熔断的原因
是
或用电器的总功率过大；小林家中的四盏灯突然全部熄灭了，经检查，保险
丝完好，用测电笔测试室内各处电路时氖管均发光，可能是
(选填“灯全部烧
坏”“进户线零线断路”或“室内某处短路”)
14.(3分)用额定功率为1200W的电热水壶加热2kg、20℃的水，正常工作5mi如水温升高
至60℃.该过程消耗电能
J,水吸收的热量为
J,这些热量相当
于完全燃烧
kg干木柴放出的热量.[c水=4.2×103J/(kg·℃)，9r*柴=4.2×
10'J/kg]
15.(3分)如图1所示电路，定值电阻R,=202,两只相同的电压表选用了不同的量程，闭合开
关S,两只电压表的指针恰好指在同一位置处，如图2所示，则电阻R,两端的的电压
为
V,定值电阻R,=
2,通过R,与R2的电流之比L:
12=
U/V
R
R
0
0
00
3
15
0.20.40.60.8/A
图1
图2
甲
乙
(第15题图)
(第16题图)
