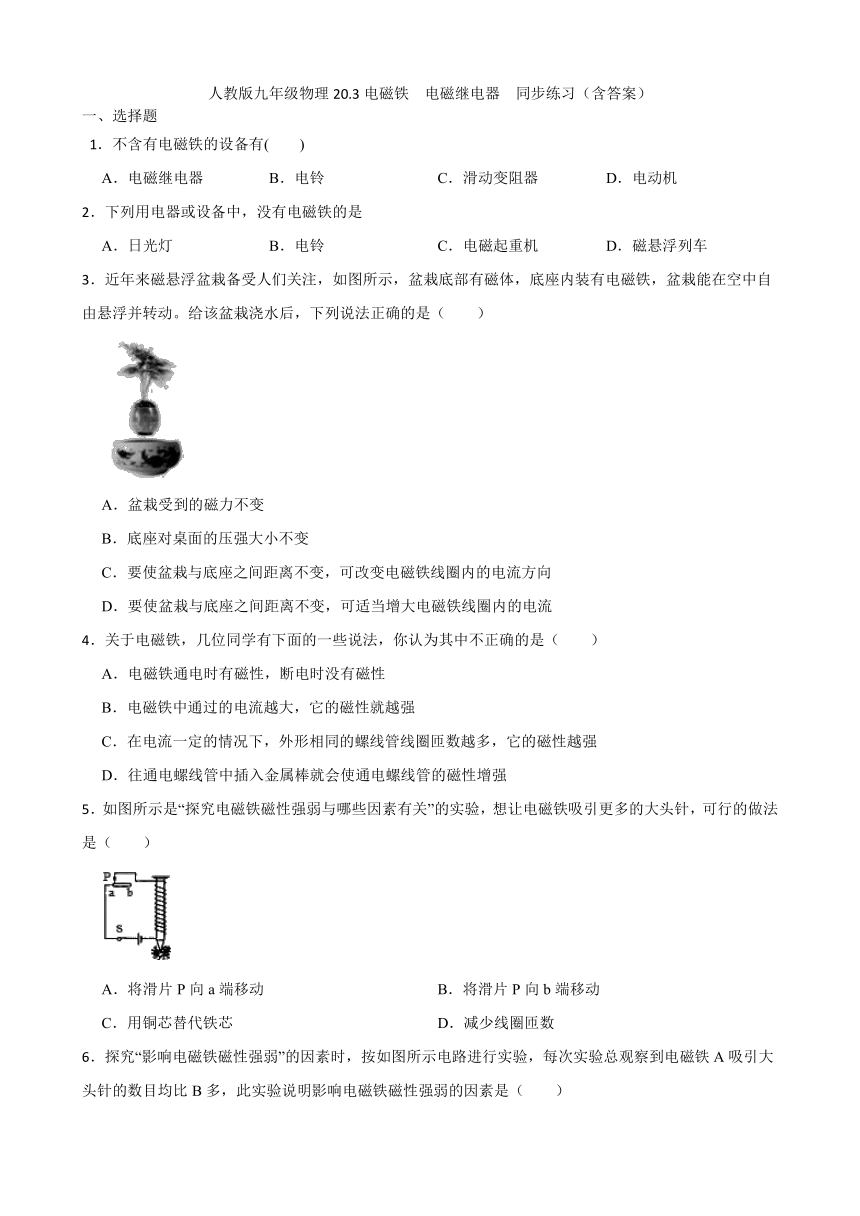

人教版九年级物理20.3电磁铁 电磁继电器 同步练习（含答案）

人教版九年级物理20.3电磁铁 电磁继电器 同步练习（含答案）
一、选择题
1．不含有电磁铁的设备有(　　)
A．电磁继电器 B．电铃 C．滑动变阻器 D．电动机
2．下列用电器或设备中，没有电磁铁的是
A．日光灯 B．电铃 C．电磁起重机 D．磁悬浮列车
3．近年来磁悬浮盆栽备受人们关注，如图所示，盆栽底部有磁体，底座内装有电磁铁，盆栽能在空中自由悬浮并转动。给该盆栽浇水后，下列说法正确的是（　　）
A．盆栽受到的磁力不变
B．底座对桌面的压强大小不变
C．要使盆栽与底座之间距离不变，可改变电磁铁线圈内的电流方向
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
4．关于电磁铁，几位同学有下面的一些说法，你认为其中不正确的是（　　）
A．电磁铁通电时有磁性，断电时没有磁性
B．电磁铁中通过的电流越大，它的磁性就越强
C．在电流一定的情况下，外形相同的螺线管线圈匝数越多，它的磁性越强
D．往通电螺线管中插入金属棒就会使通电螺线管的磁性增强
5．如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（　　）
A．将滑片P向a端移动 B．将滑片P向b端移动
C．用铜芯替代铁芯 D．减少线圈匝数
6．探究“影响电磁铁磁性强弱”的因素时，按如图所示电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多，此实验说明影响电磁铁磁性强弱的因素是（　　）
A．电流的方向 B．电流的大小
C．线圈的匝数 D．电磁铁的极性
二、填空题
7.电磁继电器是利用　 　电压、　 　电流电路的通断，来间接地控制　 　电压、　 　电流电路的装置。
8.小亮去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小亮根据所学的知识，画出如图所示的模拟电路（R是一个压敏电阻）。小亮分析：当人站在电梯上，压敏电阻R的阻值减小，则电磁铁的磁性　 　，衔铁与触点“2”接触，电梯电机M的转速变快；电梯载着小亮匀速上升的过程中小亮的机械能将　 　。（以上都选填“增大”、“不变”或“减小”）
9.在图中所示的自动控制电路中，当控制电路的开关S处于闭合状态时，工作电路中工作的用电器是　 　，此时弹簧应该处于　 　（选填“原长”、“压缩”或“拉伸”）状态。
10.如图所示，闭合开关，电磁铁通电时，它的上端是　 　（选填“N”或“S”）极，若将滑动变阻器的滑片向左移动。电磁铁吸引大头针的数目　 　。
11.如图所示是一个水位自动报瞥器的原理图。水位到达金属块A之后，　 　（选填“红“或“绿“）灯亮；当绿灯亮时电磁铁　 　（选填“有“或“无”）磁性。
12.如图所示，电源电压不变，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在滑片P从b端向a端滑动过程中，会出现的现象是小灯泡亮度　 　（选填“增强”或“减弱”），弹簧长度　 　（选填“变长”或“缩短”）。
13.如图所示是温度自动报警器，当温度达到　 　 ℃时，电铃发生报警，此时电磁铁的左端是　 　 极．温度计中的液体应该选用　 　 （选填“酒精”或“水银”）．
14.如图所示电路中，闭合开关S之后，移动滑动变阻器滑片P可以增强或者减弱电磁铁的磁性。当滑片向右缓慢移动时，电路的电流减小，电磁铁的磁性将　 　。
15.如图所示，要使磁铁M的磁性最强，应将滑动变阻器滑片P移至　 　端，并将开关S接到　 　位置．
三、实验探究题
16.在探究“影响电磁铁磁性强弱的因素”时，同学们提出了如下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性；
猜想B：电磁铁磁性强弱与电流大小有关
猜想C：电磁铁磁性强弱与线圈匝数有关。
为了检验上述猜想是否正确，通过讨论同学们设计了以下方案：
用漆包线（表面涂有绝缘漆的导线）在大铁钉上缠绕若干圈，制成简单的电磁铁，用电磁铁吸引大头针。实验中观察到如图所示的四种情景。
根据实验方案和现象，完成下面问题：
（1）通过观察　 　 ，比较电磁铁的磁性强弱。
（2）比较图中　 　 两图的实验现象，可以验证猜想B。
17.在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数　 　 （选填“增加”或“减少”），说明电流越　 　 ， 电磁铁磁性越强；
（2）根据图示可知，　 　（选填“甲”或“乙”）的磁性强，说明电流一定时，　 　电磁铁磁性越强；
（3）电磁铁吸引的大头针下端分散的原因是　 　
答案
1-6 C A D D A C
7.低；弱；高；强
8.增大；增大
9.电铃；拉伸
10.S；增多
11.红；无
12.减弱；变长
13.98；S；水银
14.减弱
15.b；c
16.（1）电磁铁吸引大头针的个数 （2）B和C
17.（1）增加；大
（2）甲；匝数越多
（3）同名磁极相互排斥
