14章了解电路综合检测题（无答案）

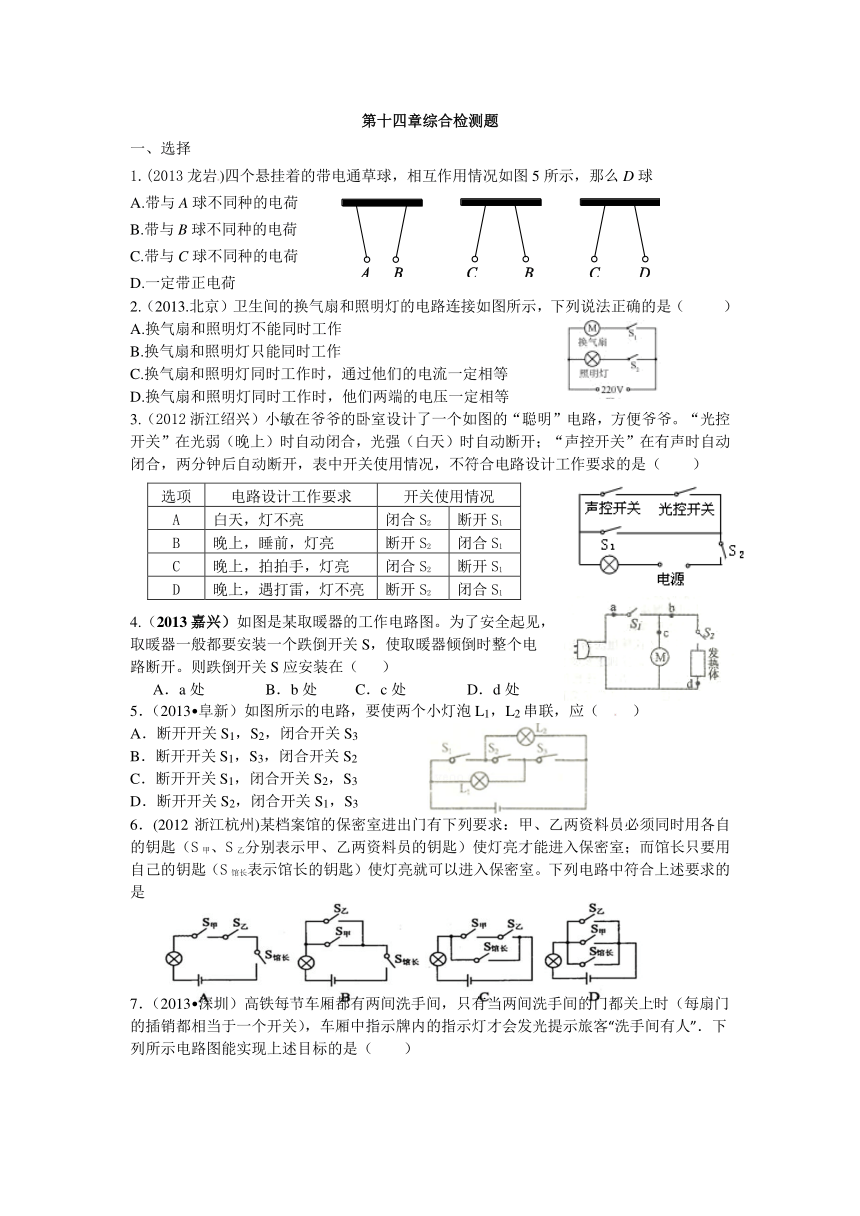

第十四章综合检测题
一、选择
1.(2013龙岩)四个悬挂着的带电通草球，相互作用情况如图5所示，那么D球
A.带与A球不同种的电荷
B.带与B球不同种的电荷
C.带与C球不同种的电荷
D.一定带正电荷
2.（2013.北京）卫生间的换气扇和照明灯的电路连接如图所示，下列说法正确的是（ ）
A.换气扇和照明灯不能同时工作
B.换气扇和照明灯只能同时工作
C.换气扇和照明灯同时工作时，通过他们的电流一定相等
D.换气扇和照明灯同时工作时，他们两端的电压一定相等
3.（2012浙江绍兴）小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷。“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关”在有声时自动闭合，两分钟后自动断开，表中开关使用情况，不符合电路设计工作要求的是（ ）
4.（2013嘉兴）如图是某取暖器的工作电路图。为了安全起见，
取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电
路断开。则跌倒开关S应安装在（ ）
A．a处 B．b处 C．c处 D．d处
5．（2013 阜新）如图所示的电路，要使两个小灯泡L1，L2串联，应（　　）
A．断开开关S1，S2，闭合开关S3 B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2，S3 D．断开开关S2，闭合开关S1，S36．(2012浙江杭州)某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室。下列电路中符合上述要求的是

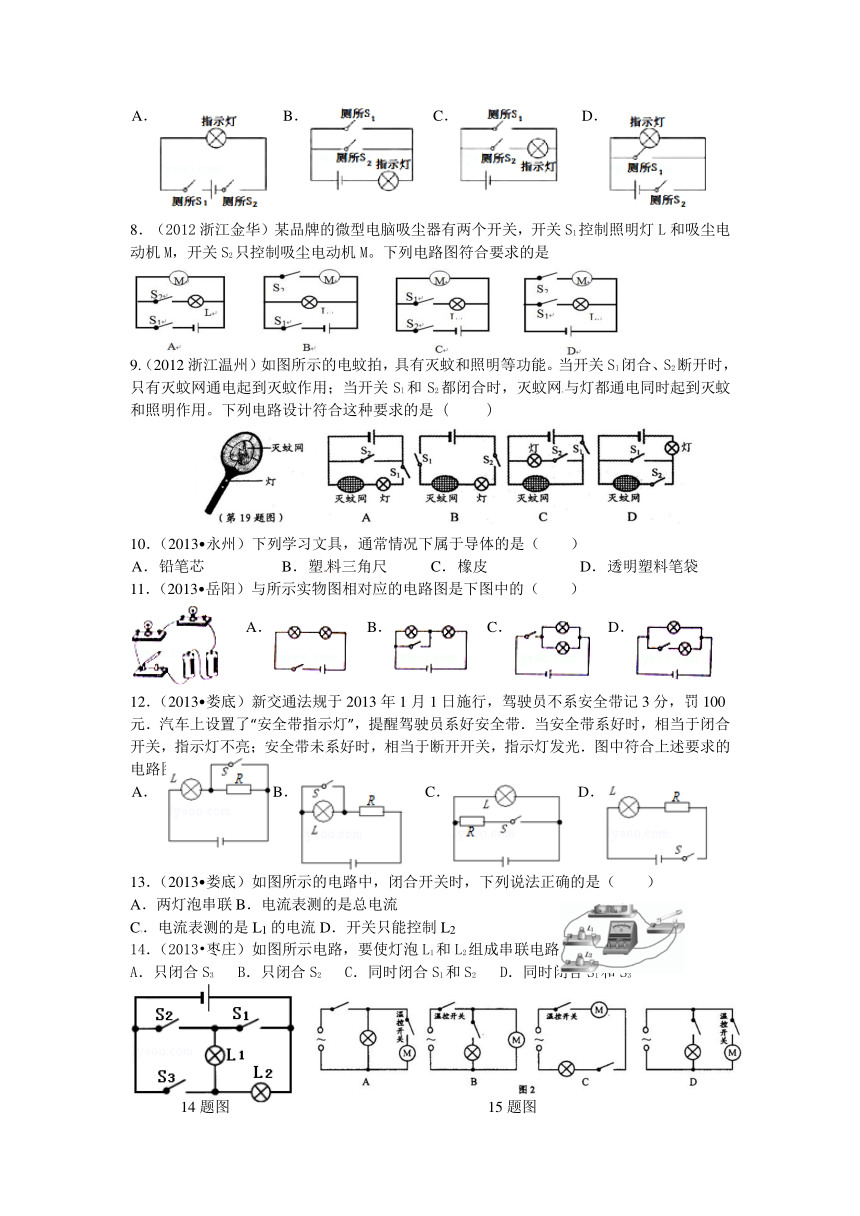

7．（2013 深圳）高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（　　）
　 A． B． C． D．
8．（2012浙江金华）某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是
9.（2012浙江温州）如图所示的电蚊拍，具有灭蚊和照明等功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是 ( )
10．（2013 永州）下列学习文具，通常情况下属于导体的是（　　）
　 A． 铅笔芯 B． 塑料三角尺 C． 橡皮 D． 透明塑料笔袋
11．（2013 岳阳）与所示实物图相对应的电路图是下图中的（　　）
A． B． C． D．
12．（2013 娄底）新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）
　 A． B． C． D．
13．（2013 娄底）如图所示的电路中，闭合开关时，下列说法正确的是（　　）
A．两灯泡串联B．电流表测的是总电流
C．电流表测的是L1的电流D．开关只能控制L2
14．（2013 枣庄）如图所示电路，要使灯泡L1和L2组成串联电路，应该（　　）
A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3

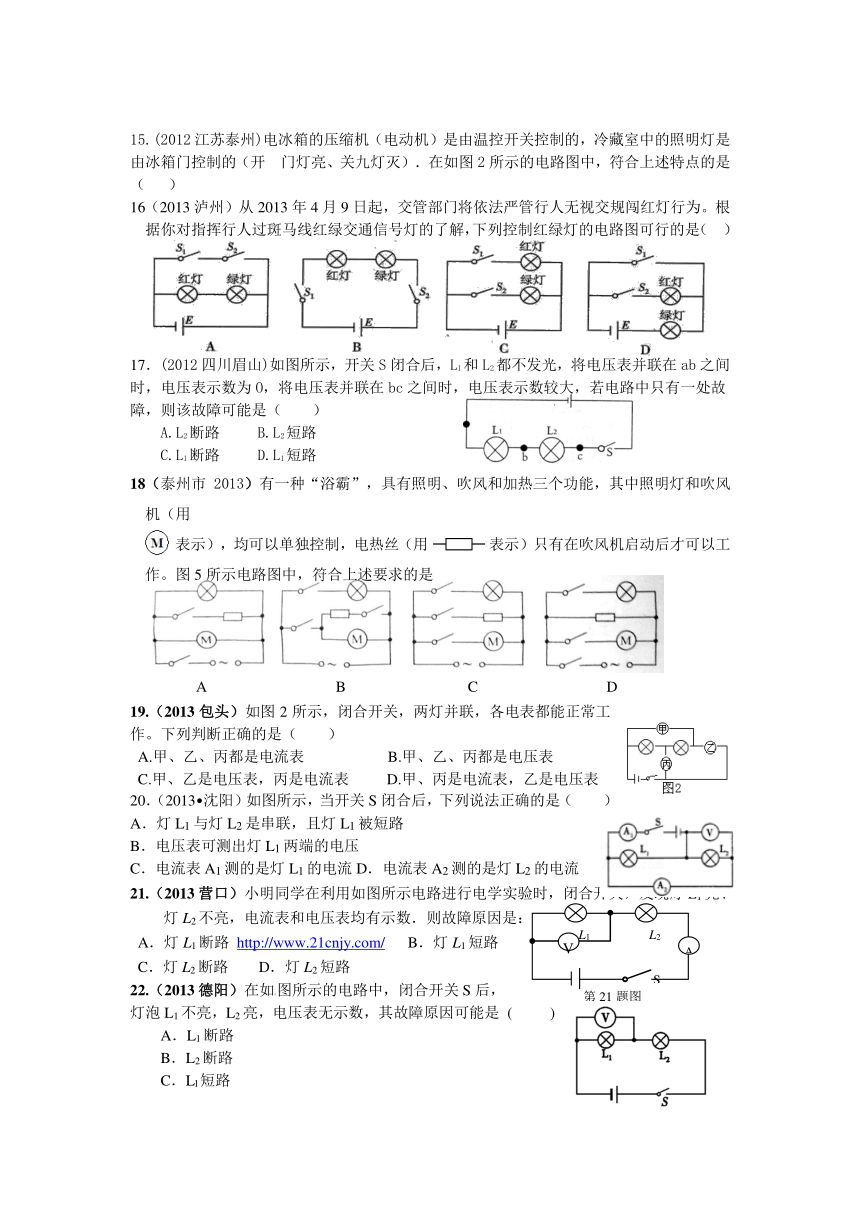

15.(2012江苏泰州)电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的（开 门灯亮、关九灯灭）．在如图2所示的电路图中，符合上述特点的是（ ）
16（2013泸州）从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是（ ）
17．(2012四川眉山)如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为O，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（ ）
A.L2断路 B.L2短路
C.L1断路 D.L1短路
18（泰州市2013）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用
表示），均可以单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作。图5所示电路图中，符合上述要求的是
19.（2013包头）如图2所示，闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是（ ）
A.甲、乙、丙都是电流表 B.甲、乙、丙都是电压表
C.甲、乙是电压表，丙是电流表 D.甲、丙是电流表，乙是电压表
20．（2013 沈阳）如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流
21.（2013营口）小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：
A．灯L1断路 http://www.21cnjy.com/ ( http: / / www.21cnjy.com" \o "欢迎登陆21世纪教育网 ) B．灯L1短路
C．灯L2断路 D．灯L2短路
22.（2013德阳）在如图所示的电路中，闭合开关S后，
灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是 ( )
A．L1断路
B．L2断路
C．Ll短路
D．L2短路
二、填空
1.（2013漳州）PM2.5是指大气中直径不大于2.51μm的颗粒悬浮物，
能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出
PM2.5净化器，其原理如图6所示。闭合开关S1、S2后，风扇旋转
吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时
会被快速吸引过来，这是因为带电体具有吸引_________的性质；当
颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为_______ _
2.（2013.上海）在图8所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：
① 为避免实验中电源短路，导线不能连接 两点。
② 在避免电源短路的情况下，若导线连接的是 两点，
则闭合电键S前后，电路中一个电表的示数始终为零。
3．（2013 娄底）如图所示为某宾馆的房卡．只有把房卡插入槽中，房间内的灯和插座才能有电．房卡的作用相当于一个　 （填电路元件）接在电路中
4．(2012江苏扬州)如图，将一根塑料绳一端扎紧，把绳尽可能撕成细丝，
用手从上向下捋几下，观察到的现象是 ，说明的道理是 。
5．（2013 枣庄）如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①　 ；
②　 　；
③　 ．
6.（2012茂名）如图9所示，当开关S闭合时，两灯均发光，电流表A和A1比较， 的示数较大。滑片P向左移动时，电流表A的示数（填“变大”、 “不变”或“变小”）。经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P 无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是。
7．（2013 德州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是 表，乙表是 表．
三．实验探究及作图
1.（2013湛江）小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图12所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须.
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 .
（3）小明用上面的方法能否测出L2两端的电压？ ，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法 .
2.（2013达州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在上右图中用笔画线连接好符合上述特点的电冰箱工作电路图.
3.（2013济宁)小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。请你把图11中的各元件符号连接成符合上述设计要求的电路图。
4．某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关.则：
（1）测量时产生这种现象的原因是__________________________
（2）该同学为了完成实验，下一步应该采取的措施是___________________________。
（3）改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。
5、如上图（右）所示：两个小灯泡L1和L2与电源组成的电路，现有三个开关K1、K2、K3需接入电路图中a、b、c、d、e中五处的三处，另外两处用导线连接，使之达到如下要求：
　　（1）闭合K3时，L1、L2串联；
　　（2）闭合K1、 K2时，L1、L2并联；
　　　　　　　　　　　　　　
6、画出测量b点电流的电路图，并标明仪表的“＋”、“－”接线柱。（3分）
选项 电路设计工作要求 开关使用情况
A 白天，灯不亮 闭合S2 断开S1
B 晚上，睡前，灯亮 断开S2 闭合S1
C 晚上，拍拍手，灯亮 闭合S2 断开S1
D 晚上，遇打雷，灯不亮 断开S2 闭合S1
14题图 15题图
A B C D
L1
V
A
S
L2
第21题图
0
1
2
3
0
0.2
0.4
0.6
+
0.6
3
a
b
c
