(共12张PPT)

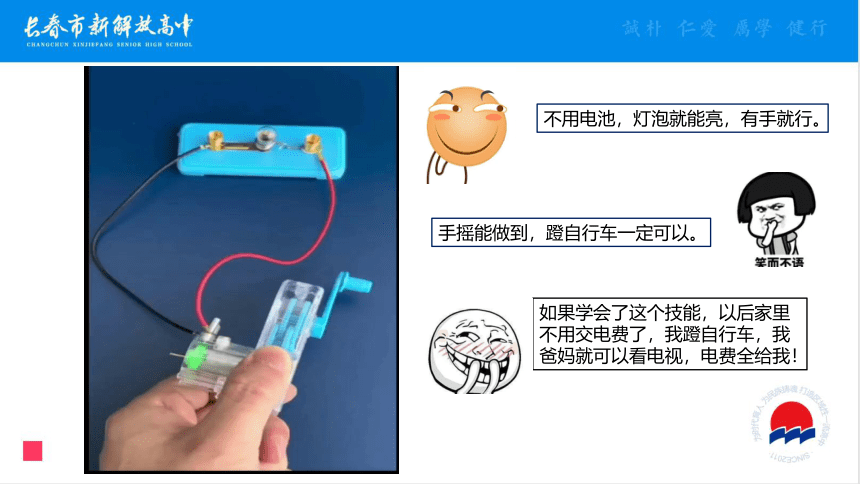

不用电池，灯泡就能亮，有手就行。
手摇能做到，蹬自行车一定可以。
如果学会了这个技能，以后家里不用交电费了，我蹬自行车，我爸妈就可以看电视，电费全给我！
13.3 电磁感应现象及应用

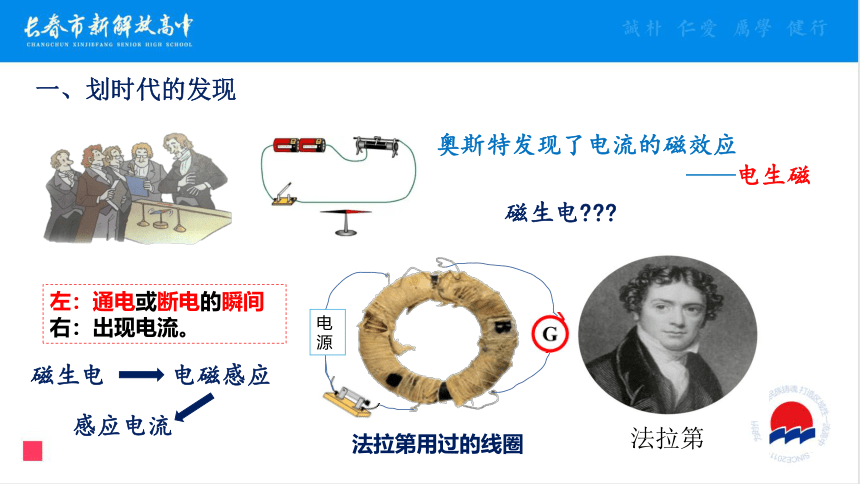

一、划时代的发现
奥斯特发现了电流的磁效应
——电生磁
磁生电
法拉第
法拉第用过的线圈
左：通电或断电的瞬间
右：出现电流。
电源
磁生电
电磁感应
感应电流

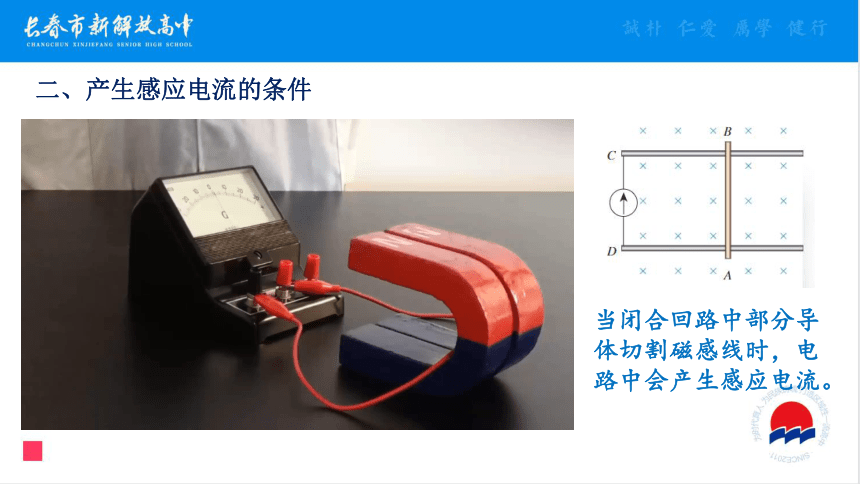

二、产生感应电流的条件
当闭合回路中部分导体切割磁感线时，电路中会产生感应电流。

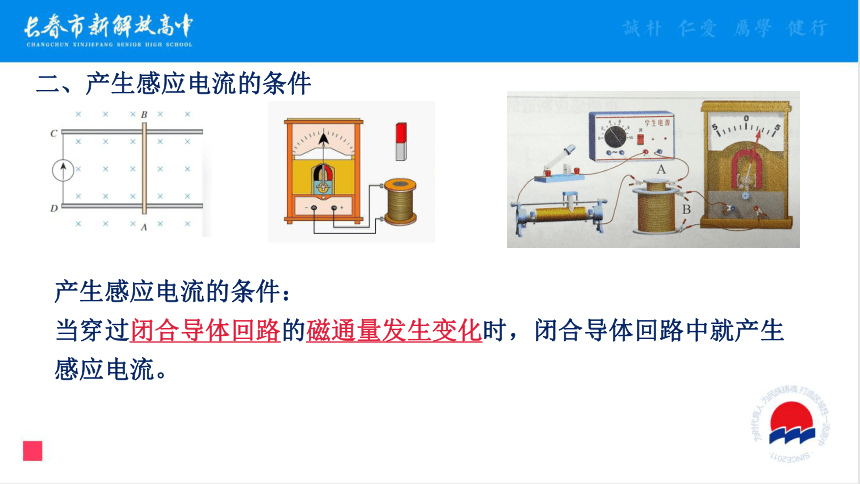

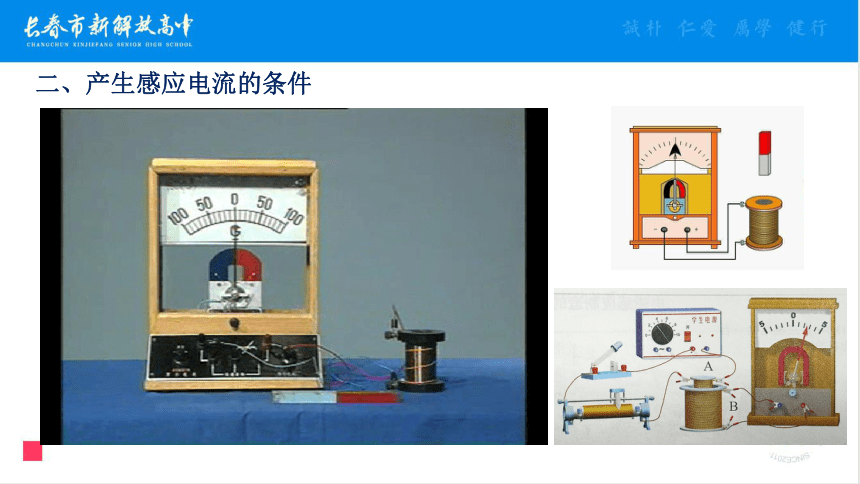

二、产生感应电流的条件
二、产生感应电流的条件
产生感应电流的条件：
当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流。
例1.如图所示，把矩形闭合线圈放在匀强磁场中，线圈平面与磁感线平行，下面能使线圈产生感应电流的是（ ）
A．线圈沿磁感线方向移动
B．线圈沿垂直磁感线方向做移动
C．线圈以ac边为轴匀速转动
D．线圈以ab边为轴匀速转动





C
例2.如图所示，磁场中有一个闭合的弹簧线圈。先把线圈撑开（图甲），然后放手，让线圈收缩（图乙）。线圈收缩时，其中是否有感应电流？为什么？
例3.如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中会产生感应电流的是(　　)
A．线框平面始终与磁感线平行，线框在磁场中
左右运动
B．线框平面始终与磁感线平行，线框在磁场中
上下运动
C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动
D．线框绕位于线框平面内且与磁感线平行的轴线CD转动
C
例4.下列图中能产生感应电流的是(　　)
B
三、电磁感应现象的应用
金属探测器
自发电手电筒
一、划时代的发现
二、产生感应电流的条件
三、电磁感应现象的应用
当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流
奥斯特：电生磁--电流的磁效应
法拉第：磁生电--电磁感应现象
课堂小结
