地球的结构 教学课件

课件22张PPT。第四节
地球的圈层结构 如何探测地球内部圈层？能不能像切鸡蛋一样把地球切开？利用地震波来得知地球内部的信息一、地球的内部圈层1、划分依据——地震波 什么是地震波？（书P21）地震波：
地震发生时，地下岩石
发生强烈冲击，产生弹性震
动，并以波的形式向四周传
播。这种弹性波叫做地震波。地震波的分类快慢固、液、气固想一想：

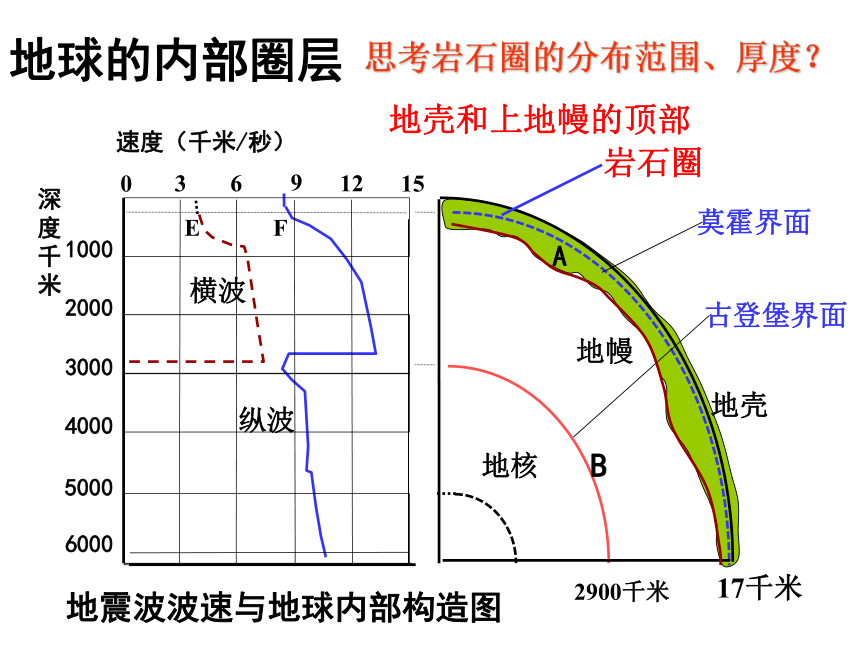

当地震发生时，陆地上的人们有什么感觉？先上下颠簸，后左右摇晃在海洋中航行的人的感觉呢？——只能感觉到上下颠簸一、地球的内部圈层2根据地震波传播的特征划分地球的内部圈层较 快较 慢固体、液体、气体 固 体都随着所通过物质的性质而变化1地震波的特点地球的内部圈层地震波波速与地球内部构造图地幔地核地壳17千米2900千米思考岩石圈的分布范围、厚度？地壳和上地幔的顶部地壳由岩石组成，坚硬
厚薄不一，陆壳厚(33KM)，洋壳薄(6KM)，平均17KM地幔（上、下地幔）上地幔上部存在软流层
其余组成是固态地核（内、外核）温度很高，压力和密度很大
物质组成是液态岩石圈的组成（P 22）岩石圈与软流层的关系岩石圈在
软流层之上岩石圈与地壳的关系地壳是岩石圈
的一部分二、地球的外部圈层地球的圈层结构地球的外部圈层大气圈1. 低层大气的物质组成问题：低层大气中各种成分的作用是什么？干洁空气水 汽固体杂质低层大气中各种成分的作用生物体的基本成分人类和一切生物维持生命活动所必需的物质植物进行光合作用的重要原料，对地面有保温作用使地面上的生物免受紫外线的伤害固体杂质作为凝结核，是成云
致雨的必要条件 气温随高度递减；空气对流运动剧烈；天气现象复杂多变。 气温随高度递增；大气水平运动为主；大气平稳，天晴气朗。大气的垂直分层（中纬度地区）地球的圈层结构地球的外部圈层大气圈2. 大气的垂直分层：对流层：大气底层，厚度随季节和纬度变化；气温随高度递减；各层中最薄，但集中了大气质量的3/4和几乎全部的水汽和杂质；空气对流强烈，天气复杂多样。地球的圈层结构地球的外部圈层大气圈2. 大气的垂直分层：平流层：大气中臭氧的主要分布区。因其大量吸收太阳紫外辐射，所以气温随高度递增。空气做平流运动，大气平稳，天气晴朗，有利于航天飞行。地球的圈层结构地球的外部圈层大气圈2. 大气的垂直分层：高层大气：从平流层顶到3 000千米的高空范围。密度小，与星际空间接近。该层中有大量离子和自由电子，构成电离层。电离层能够反射无线电波。连续但不规则，不断更新占有大气圈的底部
、水圈的全部和
岩石圈的上部
（地壳的上层）生物圈大气圈水圈岩石圈
（地壳）水圈生物圈外部圈层内部圈层地球的同心圈层结构大气圈水 圈岩石圈地 壳地 幔地 核——生物圈地壳和上地幔的顶部
—— 岩石圈（软流层之上）小结：1、横波在到达地核时完全消失，这是因为：（ ）
A、组成地核的物质为固态
B、外核的物质接近液态
C、内核的物质接近气体
D、横波的传播速度比纵波慢
2、地壳的平均厚度为：（ ）
A、 6 千米 B、17 千米
C、 33千米 D、56千米BB3、地壳是指地面以下的（ ）
A、岩石圈以上的部分
B、古登堡界面以上的部分
C、软流层以上的部分
D、莫霍界面以上的部分
4、岩石圈是指：（ ）
A、地壳 B、上地幔和下地幔
C、地壳和地幔
D、地壳和上地幔顶部的合称DD读“某地地震波速度随深度的变化图”，完成：5、图中曲线表示的地震波是：（ ）
A、纵波 B、横波
C、纵波和横波
D、无法判断6、该地莫霍界面大约位于地下：（ ）
A、5Km处 B、17Km处
C、33Km处 D、2900Km处BA地震波在一定深度发生突然变化，这种波速发生突然变化的面叫做不连续面。
