人教版九年级物理20.5磁生电同步练习（含答案）

人教版九年级物理20.5磁生电同步练习（含答案）

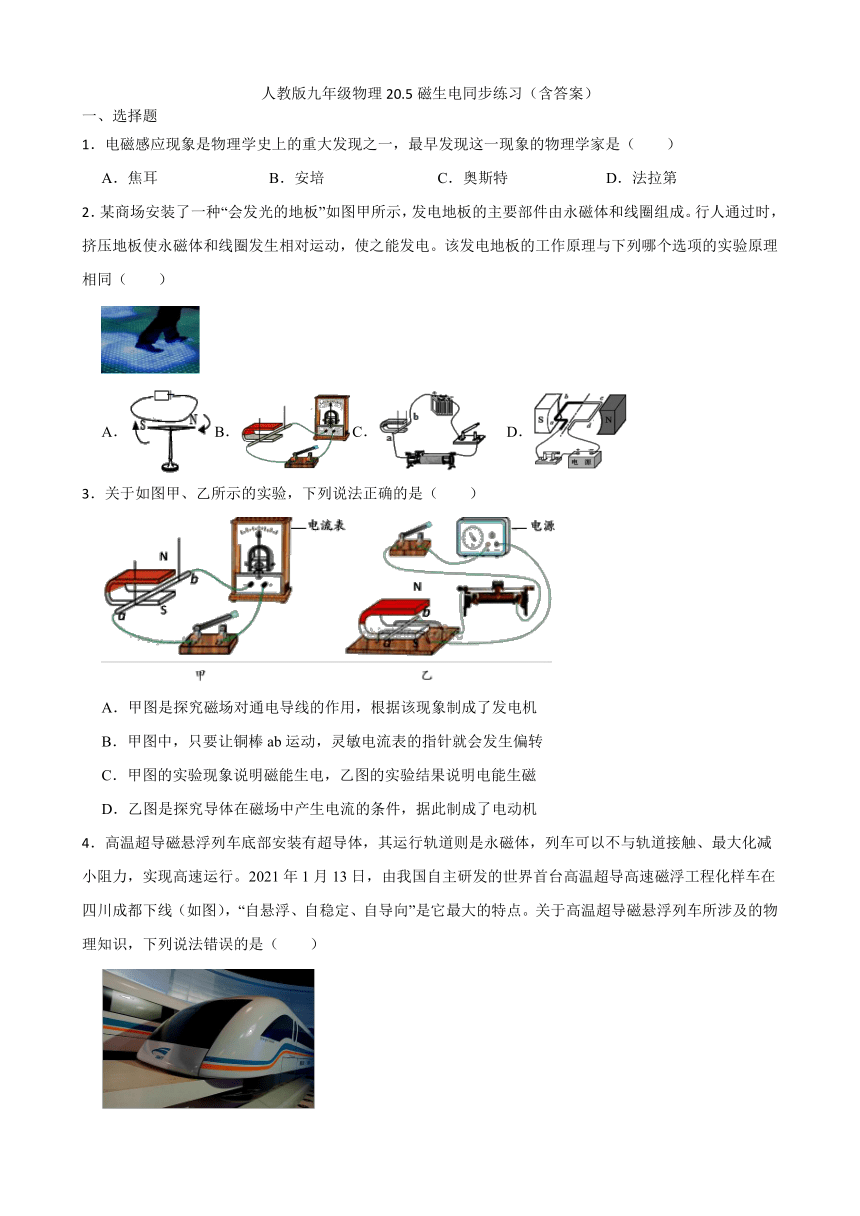

一、选择题
1．电磁感应现象是物理学史上的重大发现之一，最早发现这一现象的物理学家是（　　）
A．焦耳 B．安培 C．奥斯特 D．法拉第
2．某商场安装了一种“会发光的地板”如图甲所示，发电地板的主要部件由永磁体和线圈组成。行人通过时，挤压地板使永磁体和线圈发生相对运动，使之能发电。该发电地板的工作原理与下列哪个选项的实验原理相同（　　）
A．B．C． D．
3．关于如图甲、乙所示的实验，下列说法正确的是（　　）
A．甲图是探究磁场对通电导线的作用，根据该现象制成了发电机
B．甲图中，只要让铜棒ab运动，灵敏电流表的指针就会发生偏转
C．甲图的实验现象说明磁能生电，乙图的实验结果说明电能生磁
D．乙图是探究导体在磁场中产生电流的条件，据此制成了电动机
4．高温超导磁悬浮列车底部安装有超导体，其运行轨道则是永磁体，列车可以不与轨道接触、最大化减小阻力，实现高速运行。2021年1月13日，由我国自主研发的世界首台高温超导高速磁浮工程化样车在四川成都下线（如图），“自悬浮、自稳定、自导向”是它最大的特点。关于高温超导磁悬浮列车所涉及的物理知识，下列说法错误的是（　　）

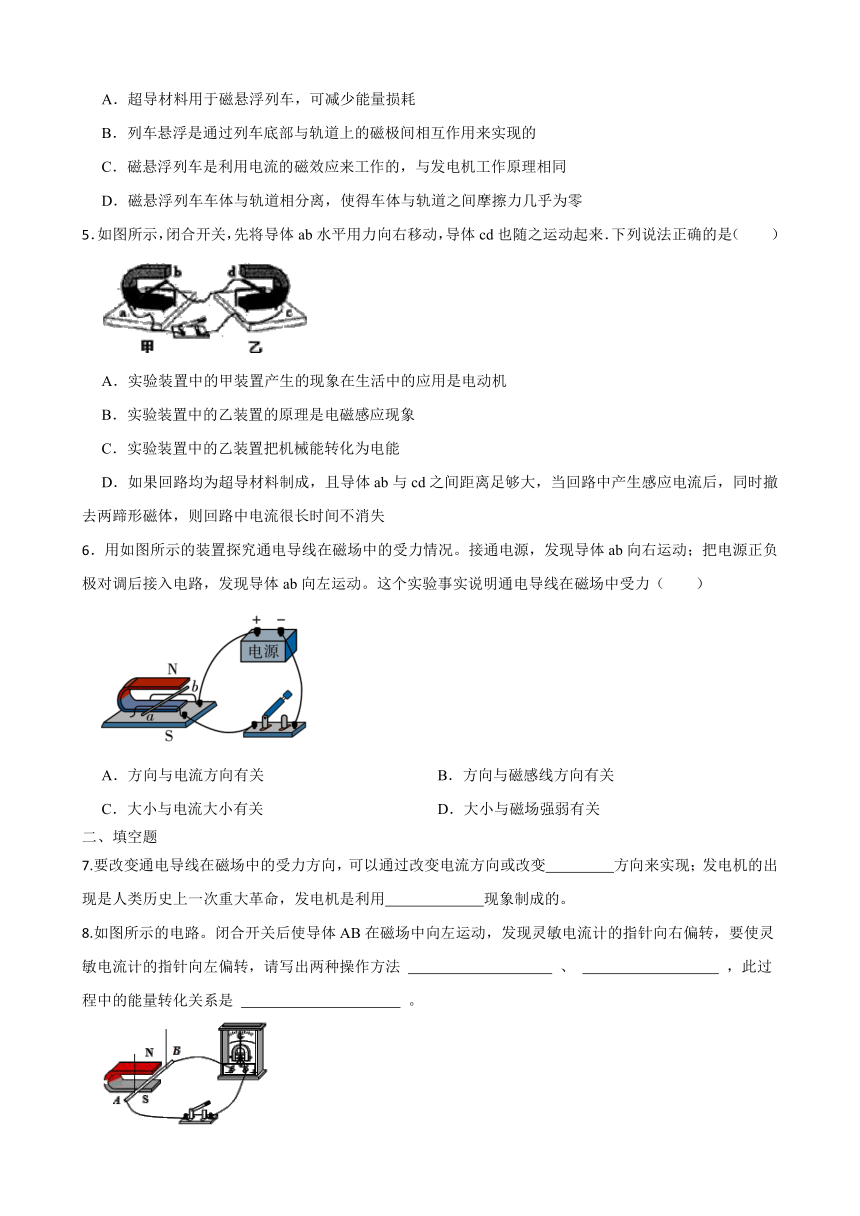

A．超导材料用于磁悬浮列车，可减少能量损耗
B．列车悬浮是通过列车底部与轨道上的磁极间相互作用来实现的
C．磁悬浮列车是利用电流的磁效应来工作的，与发电机工作原理相同
D．磁悬浮列车车体与轨道相分离，使得车体与轨道之间摩擦力几乎为零
5．如图所示，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来．下列说法正确的是（　　）
A．实验装置中的甲装置产生的现象在生活中的应用是电动机
B．实验装置中的乙装置的原理是电磁感应现象
C．实验装置中的乙装置把机械能转化为电能
D．如果回路均为超导材料制成，且导体ab与cd之间距离足够大，当回路中产生感应电流后，同时撤去两蹄形磁体，则回路中电流很长时间不消失
6．用如图所示的装置探究通电导线在磁场中的受力情况。接通电源，发现导体ab向右运动；把电源正负极对调后接入电路，发现导体ab向左运动。这个实验事实说明通电导线在磁场中受力（　　）
A．方向与电流方向有关 B．方向与磁感线方向有关
C．大小与电流大小有关 D．大小与磁场强弱有关
二、填空题
7.要改变通电导线在磁场中的受力方向，可以通过改变电流方向或改变　 　方向来实现；发电机的出现是人类历史上一次重大革命，发电机是利用　 　现象制成的。
8.如图所示的电路。闭合开关后使导体AB在磁场中向左运动，发现灵敏电流计的指针向右偏转，要使灵敏电流计的指针向左偏转，请写出两种操作方法 　 　 、 　 　 ，此过程中的能量转化关系是 　 　 。
9.如图所示的三个装置图a可用来演示　 　现象，图b的实验名称叫　 　实验，根据图c的原理，可以制作　 　。
10.如图所示的是为纪念发现“磁生电”现象的物理学家　 　而发行的一枚邮票，该发现导致了世界上第一台发电机的发明，从而把人类社会带进了电气化时代，发电机的工作原理是　 　。
11.电动自行车的“心脏”是电动机，它是利用　 　的原理工作的；关闭电源，人用力踩脚踏，电动机就变成了“发电机”，从而实现“自发电”，它的发电原理是　 　.
12.如图所示，在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方式进行安装，当ab沿 　 　（“上下”或“左右”）方向运动时，电流表指针摆动；如果将小量程电流表换成 　 　可以观察磁场对通电导体的作用．
13.如图是小明按时间顺序梳理的电与磁相关知识结构图，请你补充完整。
①　 　；②　 　。
14.如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时电流计指针发生摆动，这是　 　现象，利用这个原理可以制成　 　（选填“发电机”或“电动机”）。
15.如图所示为动圈式扬声器，它可以将变化的电流（电信号）还原成声音，这一过程中用到的主要物理知识是 　 　．它还可以将声音转化为变化的电流（电信号），这一过程中用到的主要物理知识是 　 　

16.探究导体在磁场中运动时产生感应电流的条件如图所示，实验时，控制磁场方向相同，改变导体ab的运动方向．
步骤一：导体水平左右运动，如图甲所示，电流计指针　　 　 　，这是因为　　 ．
步骤二：导体竖直上下运动，如图乙所示，电流计指针　　 　 　，这是因为　　 　．
步骤三：导体水平左右运动，如图丙所示，电流计指针偏转，电路中有电流产生．
三、实验探究题
17.在探究利用磁场产生电流的实验中，连接了如图所示的装置．用棉线将铜棒ab悬挂于磁铁N、S极之间，并用导线将铜棒和开关串联接在了一个小量程电流表的两端后闭合开关．
（1）下面操作中能产生感应电流的一项是 ．
A．保持磁铁静止，将导体棒向下移动
B．保持磁铁静止，将导体棒向上运动
C．保持磁铁静止，将导体棒向右运动
D．保持磁铁静止，将导体棒沿ab方向向a运动
（2）实验中还发现，若保持导体棒ab静止，磁铁左、右运动，电流表的指针也发现偏转，并且磁铁运动方向改变时，电流表指针偏转方向也跟着改变，此现象说明感应电流方向与　 　有关（选填“磁场方向”或“导体的运动方向”）．
（3）在实验过程中，把电表流换成小灯泡，重复（1）中操作，发现小灯泡不发光，则使小灯泡发光的做法　 　．（仅需与一种）
答案
1-6 D B C C D A
7.磁场；电磁感应
8.磁场方向不变，使导体AB在磁场中向右运动；导体AB在磁场中向左运动，磁极对调；机械能转化成电能
9.电磁感应；奥斯特；电动机
10.法拉第；电磁感应现象
11.磁场对电流的作用；电磁感应
12.左右；电源
13.奥斯特；电磁感应
14.电磁感应；发电机
15.通电导线在磁场中受力 的作用；电磁感应
16.不偏转；开关没有闭合；不偏转；导体没有作切割磁感线运动
17.（1）C （2）导体的运动方向 （3）加快导体棒运动速度
