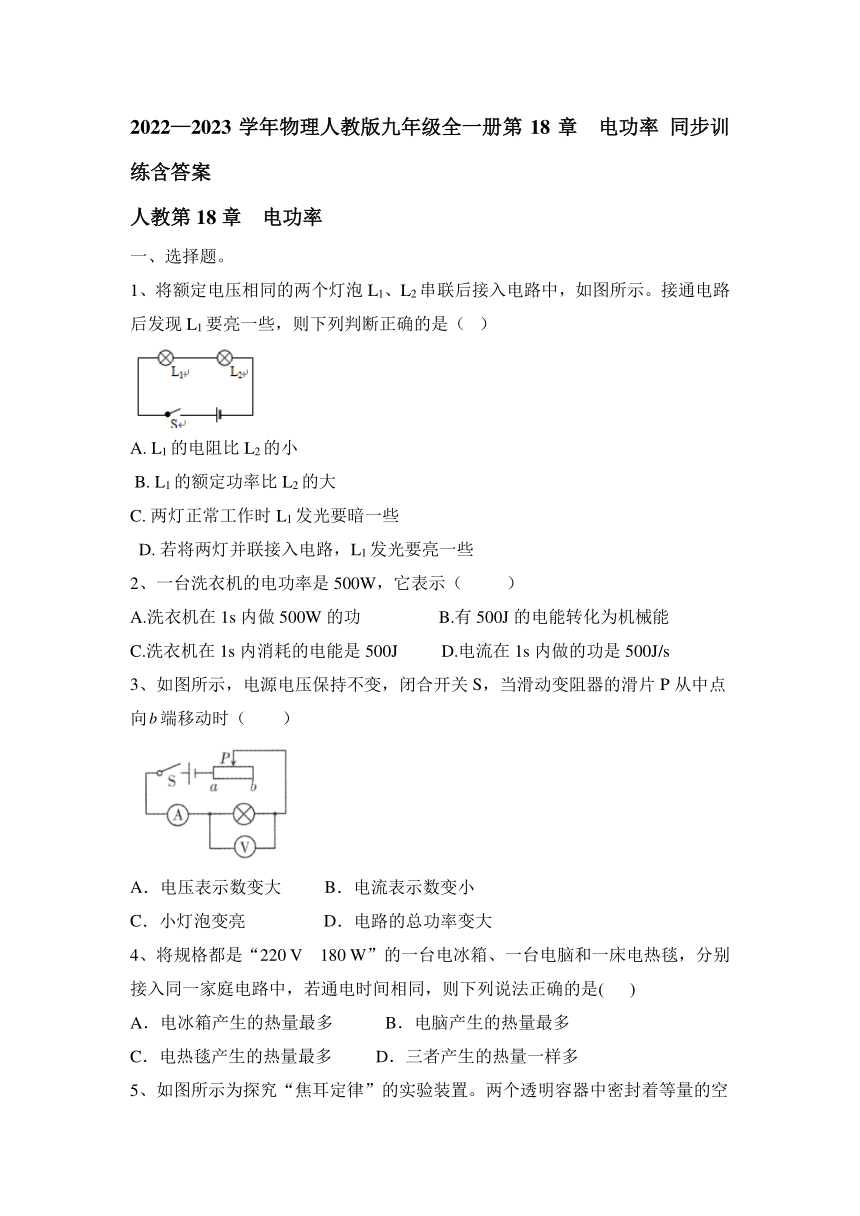

2022—2023学年物理人教版九年级全一册第18章 电功率 同步训练（含答案）

2022—2023学年物理人教版九年级全一册第18章 电功率 同步训练含答案
人教第18章 电功率
一、选择题。
1、将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A. L1的电阻比L2的小
B. L1的额定功率比L2的大
C. 两灯正常工作时L1发光要暗一些
D. 若将两灯并联接入电路，L1发光要亮一些
2、一台洗衣机的电功率是500W，它表示（ ）
A.洗衣机在1s内做500W的功 B.有500J的电能转化为机械能
C.洗衣机在1s内消耗的电能是500J D.电流在1s内做的功是500J/s
3、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时（ ）
A．电压表示数变大 B．电流表示数变小
C．小灯泡变亮 D．电路的总功率变大
4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多

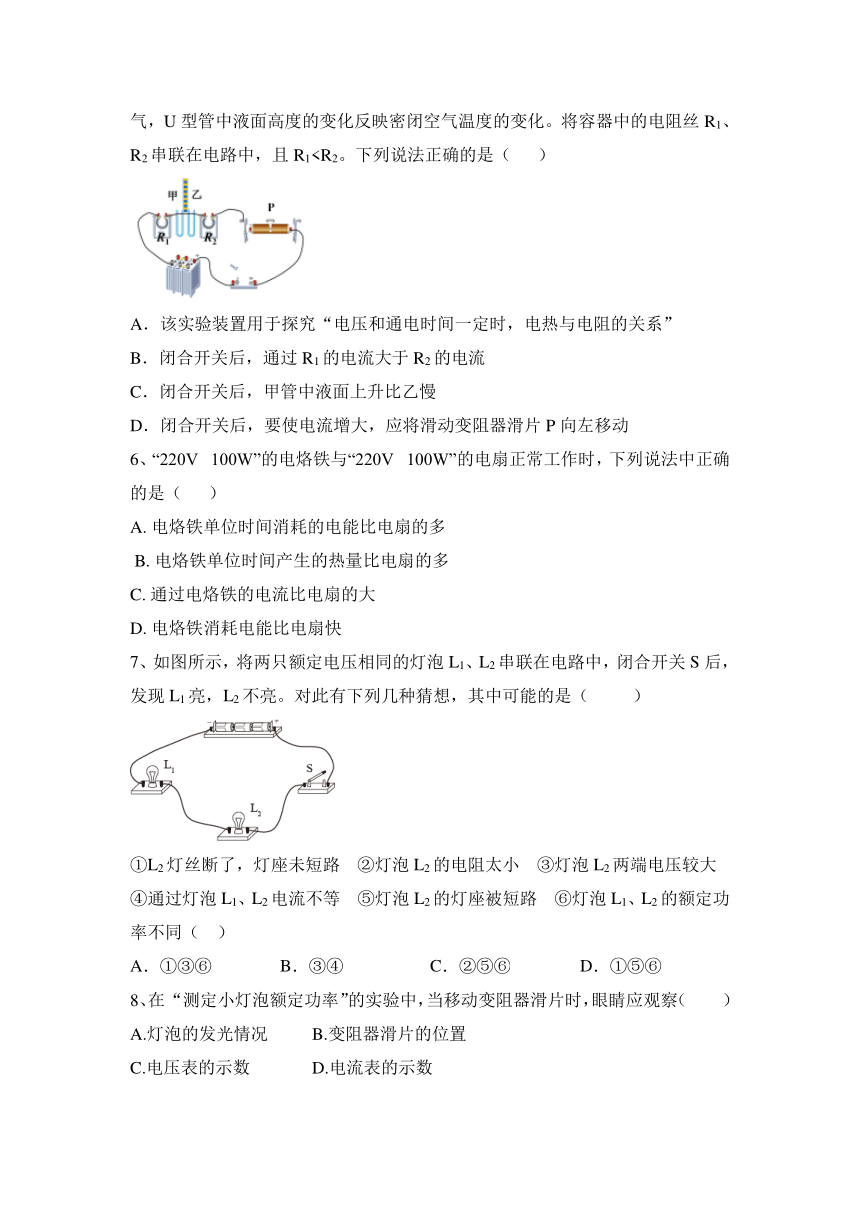

5、如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
6、“220V 100W”的电烙铁与“220V 100W”的电扇正常工作时，下列说法中正确的是（ ）
A. 电烙铁单位时间消耗的电能比电扇的多
B. 电烙铁单位时间产生的热量比电扇的多
C. 通过电烙铁的电流比电扇的大
D. 电烙铁消耗电能比电扇快
7、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
①L2灯丝断了，灯座未短路 ②灯泡L2的电阻太小 ③灯泡L2两端电压较大
④通过灯泡L1、L2电流不等 ⑤灯泡L2的灯座被短路 ⑥灯泡L1、L2的额定功率不同（ ）
A．①③⑥ B．③④ C．②⑤⑥ D．①⑤⑥
8、在 “测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数

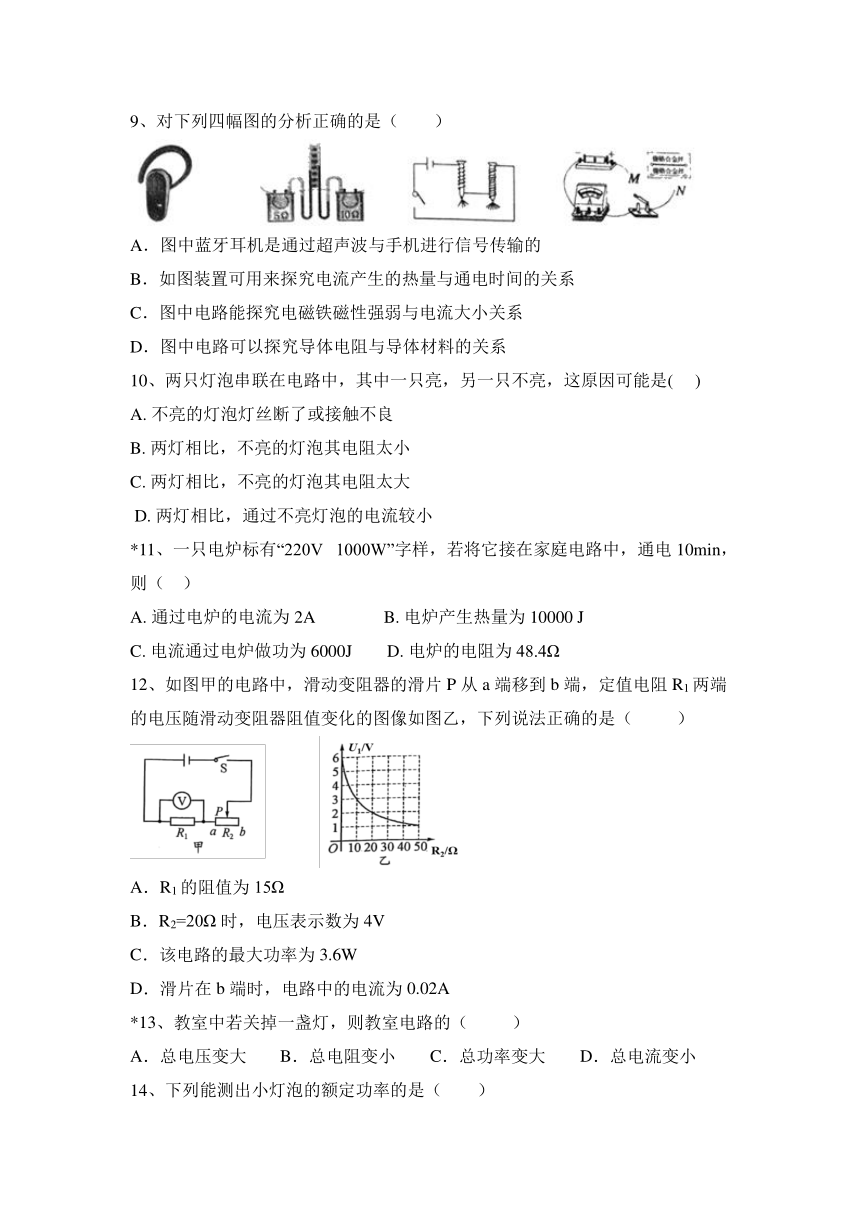

9、对下列四幅图的分析正确的是（　　）
A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
10、两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( )
A. 不亮的灯泡灯丝断了或接触不良
B. 两灯相比，不亮的灯泡其电阻太小
C. 两灯相比，不亮的灯泡其电阻太大
D. 两灯相比，通过不亮灯泡的电流较小
*11、一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min，则（ ）
A. 通过电炉的电流为2A B. 电炉产生热量为10000 J
C. 电流通过电炉做功为6000J D. 电炉的电阻为48.4Ω
12、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
*13、教室中若关掉一盏灯，则教室电路的（ ）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
14、下列能测出小灯泡的额定功率的是（　　）

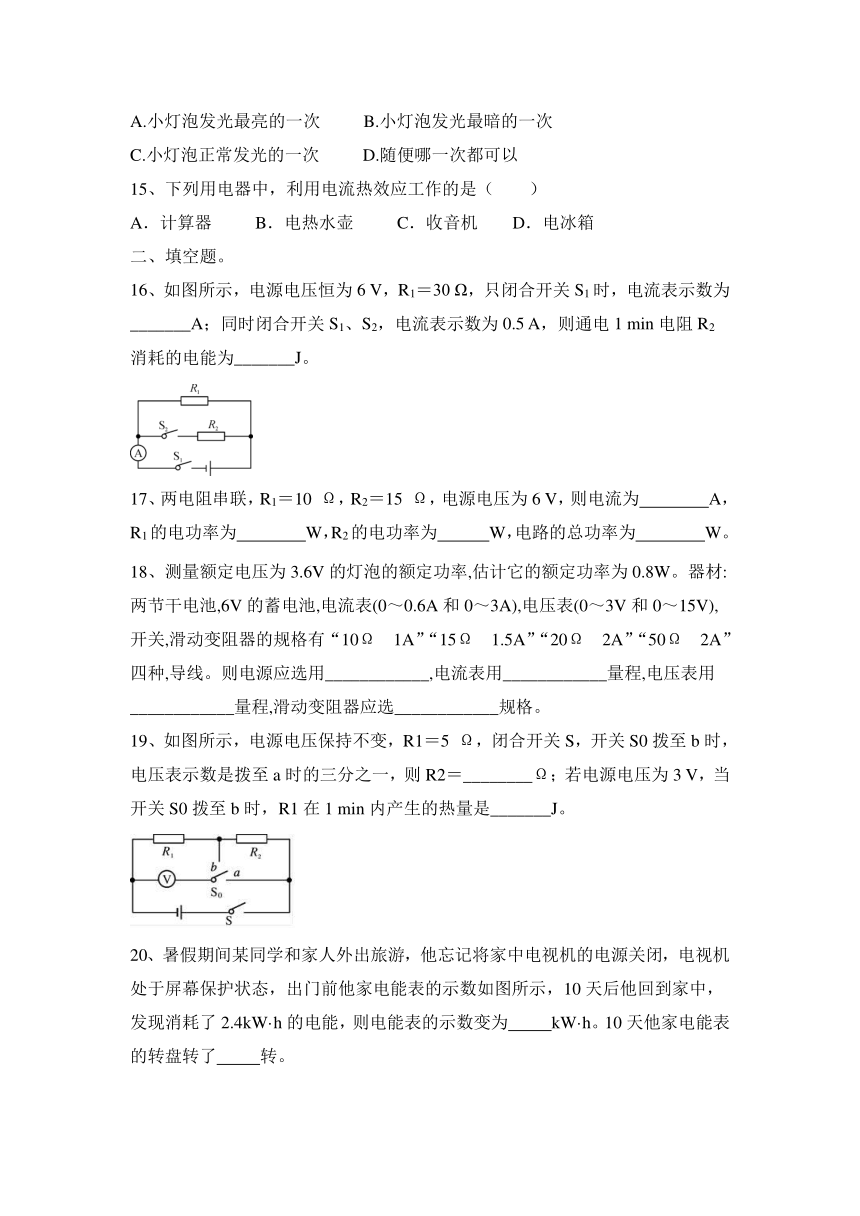

A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次 D.随便哪一次都可以
15、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
二、填空题。
16、如图所示，电源电压恒为6 V，R1＝30 Ω，只闭合开关S1时，电流表示数为_______A；同时闭合开关S1、S2，电流表示数为0.5 A，则通电1 min电阻R2消耗的电能为_______J。
17、两电阻串联，R1＝10 Ω，R2＝15 Ω，电源电压为6 V，则电流为　　　　A，R1的电功率为　　　　W，R2的电功率为　　　W，电路的总功率为　　　　W。
18、测量额定电压为3.6V的灯泡的额定功率,估计它的额定功率为0.8W。器材:两节干电池,6V的蓄电池,电流表(0～0.6A和0～3A),电压表(0～3V和0～15V),开关,滑动变阻器的规格有“10Ω　1A”“15Ω　1.5A”“20Ω　2A”“50Ω　2A”四种,导线。则电源应选用____________,电流表用____________量程,电压表用____________量程,滑动变阻器应选____________规格。
19、如图所示，电源电压保持不变，R1＝5 Ω，闭合开关S，开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2＝________Ω；若电源电压为3 V，当开关S0拨至b时，R1在1 min内产生的热量是_______J。

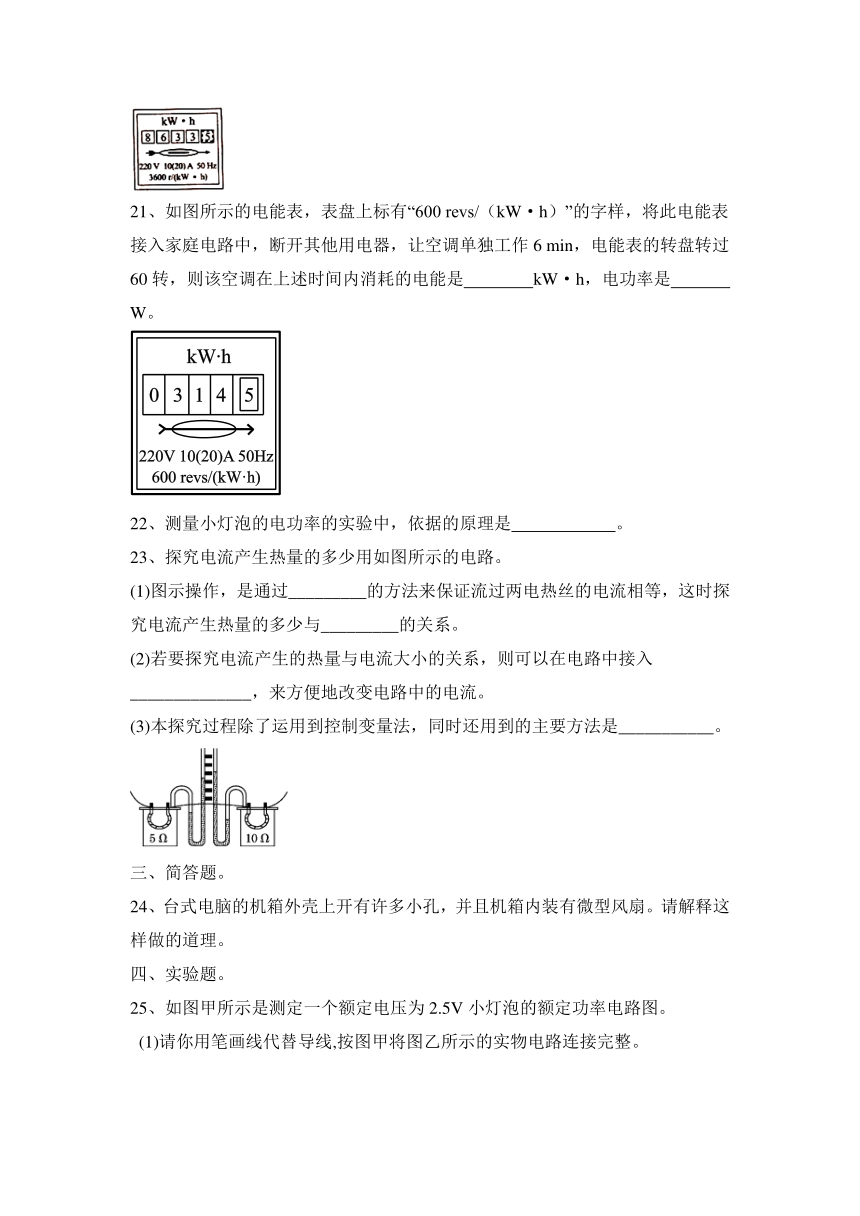

20、暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前他家电能表的示数如图所示，10天后他回到家中，发现消耗了2.4kW·h的电能，则电能表的示数变为 kW·h。10天他家电能表的转盘转了 转。
21、如图所示的电能表，表盘上标有“600 revs/（kW·h）”的字样，将此电能表接入家庭电路中，断开其他用电器，让空调单独工作6 min，电能表的转盘转过60转，则该空调在上述时间内消耗的电能是　　　　kW·h，电功率是　　　　W。
22、测量小灯泡的电功率的实验中，依据的原理是 。
23、探究电流产生热量的多少用如图所示的电路。
(1)图示操作，是通过_________的方法来保证流过两电热丝的电流相等，这时探究电流产生热量的多少与_________的关系。
(2)若要探究电流产生的热量与电流大小的关系，则可以在电路中接入______________，来方便地改变电路中的电流。
(3)本探究过程除了运用到控制变量法，同时还用到的主要方法是___________。
三、简答题。
24、台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇。请解释这样做的道理。
四、实验题。
25、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线,按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
26、小红和小明分别用如图所示的装置，探究“电流一定时，电流产生的热量与电阻的关系”，他们分别将两段阻值不同的电阻丝(R1 ＜ R2 )密封在完全相同的两个烧瓶中，并通过短玻璃管与气球相连(设他们所用的各种同类器材性能相同)。
(1)在这个实验中电流做功产生热量的多少是通过________________体现出来的。
(2)要探究通电时间和通过电流大小相同时，电流产生的热量与电阻的关系，气球形变的大小应选择装置____(选填“甲”或“乙”)进行实验。
(3)比较相同时间里气球a与气球c体积变化情况，可探究电流产生的热量与____的关系。
(4)同时闭合甲、乙两装置中的开关，可观察到气球膨胀后体积由大到小的顺序是____ 。
(5)用气球替代温度计进行实验，你对此的评价是：
___________________________________________________________________________________________________________________________________。
五、计算题。
27、如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω。当闭合开关 S1、S，断开 S2 时，电流表的示数为 0.4A。
（1） 求电源电压；
（2） 当闭合开关 S2、S，断开 S1 时，求电流表的示数；
（3） 当闭合开关 S1、S2、S 时，通电 100s，求整个电路消耗的电能。
28、如图所示，灯L标有“4V、2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），求通电1min电路中产生的热量为多少J？
2022—2023学年物理人教版九年级全一册第18章 电功率 同步训练含答案
人教第18章 电功率
一、选择题。
1、将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A. L1的电阻比L2的小
B. L1的额定功率比L2的大
C. 两灯正常工作时L1发光要暗一些
D. 若将两灯并联接入电路，L1发光要亮一些
【答案】C
2、一台洗衣机的电功率是500W，它表示（ ）
A.洗衣机在1s内做500W的功 B.有500J的电能转化为机械能
C.洗衣机在1s内消耗的电能是500J D.电流在1s内做的功是500J/s
【答案】C
3、如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从中点向端移动时（ ）
A．电压表示数变大 B．电流表示数变小
C．小灯泡变亮 D．电路的总功率变大
【答案】D
4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
5、如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
【答案】C
6、“220V 100W”的电烙铁与“220V 100W”的电扇正常工作时，下列说法中正确的是（ ）
A. 电烙铁单位时间消耗的电能比电扇的多
B. 电烙铁单位时间产生的热量比电扇的多
C. 通过电烙铁的电流比电扇的大
D. 电烙铁消耗电能比电扇快
【答案】B
7、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是（ ）
①L2灯丝断了，灯座未短路 ②灯泡L2的电阻太小 ③灯泡L2两端电压较大
④通过灯泡L1、L2电流不等 ⑤灯泡L2的灯座被短路 ⑥灯泡L1、L2的额定功率不同（ ）
A．①③⑥ B．③④ C．②⑤⑥ D．①⑤⑥
【答案】C
8、在 “测定小灯泡额定功率”的实验中，当移动变阻器滑片时，眼睛应观察（　　）
A.灯泡的发光情况 B.变阻器滑片的位置
C.电压表的示数 D.电流表的示数
【答案】C　
9、对下列四幅图的分析正确的是（　　）
A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
【答案】B
10、两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( )
A. 不亮的灯泡灯丝断了或接触不良
B. 两灯相比，不亮的灯泡其电阻太小
C. 两灯相比，不亮的灯泡其电阻太大
D. 两灯相比，通过不亮灯泡的电流较小
【答案】B
*11、一只电炉标有“220V 1000W”字样，若将它接在家庭电路中，通电10min，则（ ）
A. 通过电炉的电流为2A B. 电炉产生热量为10000 J
C. 电流通过电炉做功为6000J D. 电炉的电阻为48.4Ω
【答案】D
12、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
【答案】C
*13、教室中若关掉一盏灯，则教室电路的（ ）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
【答案】D
14、下列能测出小灯泡的额定功率的是（　　）
A.小灯泡发光最亮的一次 B.小灯泡发光最暗的一次
C.小灯泡正常发光的一次 D.随便哪一次都可以
【答案】C
15、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
【答案】B
二、填空题。
16、如图所示，电源电压恒为6 V，R1＝30 Ω，只闭合开关S1时，电流表示数为_______A；同时闭合开关S1、S2，电流表示数为0.5 A，则通电1 min电阻R2消耗的电能为_______J。
【答案】0.2108
17、两电阻串联，R1＝10 Ω，R2＝15 Ω，电源电压为6 V，则电流为　　　　A，R1的电功率为　　　　W，R2的电功率为　　　W，电路的总功率为　　　　W。
【答案】 0.24　 0.576　 0.864　 1.44
18、测量额定电压为3.6V的灯泡的额定功率,估计它的额定功率为0.8W。器材:两节干电池,6V的蓄电池,电流表(0～0.6A和0～3A),电压表(0～3V和0～15V),开关,滑动变阻器的规格有“10Ω　1A”“15Ω　1.5A”“20Ω　2A”“50Ω　2A”四种,导线。则电源应选用____________,电流表用____________量程,电压表用____________量程,滑动变阻器应选____________规格。
【答案】6V的蓄电池　0～0.6A　0～15V “15Ω　1.5A”
19、如图所示，电源电压保持不变，R1＝5 Ω，闭合开关S，开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2＝________Ω；若电源电压为3 V，当开关S0拨至b时，R1在1 min内产生的热量是_______J。
【答案】10 12
20、暑假期间某同学和家人外出旅游，他忘记将家中电视机的电源关闭，电视机处于屏幕保护状态，出门前他家电能表的示数如图所示，10天后他回到家中，发现消耗了2.4kW·h的电能，则电能表的示数变为 kW·h。10天他家电能表的转盘转了 转。
【答案】8635.9；8640
21、如图所示的电能表，表盘上标有“600 revs/（kW·h）”的字样，将此电能表接入家庭电路中，断开其他用电器，让空调单独工作6 min，电能表的转盘转过60转，则该空调在上述时间内消耗的电能是　　　　kW·h，电功率是　　　　W。
【答案】0.1　 1000
22、测量小灯泡的电功率的实验中，依据的原理是 。
【答案】（1）P＝UI
23、探究电流产生热量的多少用如图所示的电路。
(1)图示操作，是通过_________的方法来保证流过两电热丝的电流相等，这时探究电流产生热量的多少与_________的关系。
(2)若要探究电流产生的热量与电流大小的关系，则可以在电路中接入______________，来方便地改变电路中的电流。
(3)本探究过程除了运用到控制变量法，同时还用到的主要方法是___________。
【答案】串联 电阻 滑动变阻器 转换法
三、简答题。
24、台式电脑的机箱外壳上开有许多小孔，并且机箱内装有微型风扇。请解释这样做的道理。
【答案】电脑工作时因电流的热效应会发热，开孔和装有风扇的目的是为了使机箱内空气易于流动，便于散热和降温。
四、实验题。
25、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线,按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
【答案】(1)
(2)灯座短路(或灯泡短路)　 (3)0.26　0.65
26、小红和小明分别用如图所示的装置，探究“电流一定时，电流产生的热量与电阻的关系”，他们分别将两段阻值不同的电阻丝(R1 ＜ R2 )密封在完全相同的两个烧瓶中，并通过短玻璃管与气球相连(设他们所用的各种同类器材性能相同)。
(1)在这个实验中电流做功产生热量的多少是通过________________体现出来的。
(2)要探究通电时间和通过电流大小相同时，电流产生的热量与电阻的关系，气球形变的大小应选择装置____(选填“甲”或“乙”)进行实验。
(3)比较相同时间里气球a与气球c体积变化情况，可探究电流产生的热量与____的关系。
(4)同时闭合甲、乙两装置中的开关，可观察到气球膨胀后体积由大到小的顺序是____ 。
(5)用气球替代温度计进行实验，你对此的评价是：
___________________________________________________________________________________________________________________________________。
【答案】 (1)气球形变的大小 (2)甲
(3)电流 (4)cdba
(5)气体热胀冷缩明显，气球能更直观地显示产生热量的多少，但不能测出准确的温度；温度计能准确地测出温度的变化值，更适用于液体温度变化的测量(合理即可)
五、计算题。
27、如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω。当闭合开关 S1、S，断开 S2 时，电流表的示数为 0.4A。
（1） 求电源电压；
（2） 当闭合开关 S2、S，断开 S1 时，求电流表的示数；
（3） 当闭合开关 S1、S2、S 时，通电 100s，求整个电路消耗的电能。
【答案】（1）12V； （2）1.2A； （3）1920J。
【解析】（1）当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测通过的电流，由可得，电源电压：=0.4A×30Ω=12V；
（2）当闭合开关S2、S，断开S1时，电路为R2的简单电路，电流表测通过的电流，则电流表的示数：；
（3）当闭合开关S1、S2、S时，R1与R2并联，因并联电路中各支路独立工作、互不影响，所以，通过R1、R2的电流不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流：=0.4A+1.2A=1.6A，通电100s整个电路消耗的电能：=12V×1.6A×100s=1920J。
28、如图所示，灯L标有“4V、2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），求通电1min电路中产生的热量为多少J？
【答案】168J
