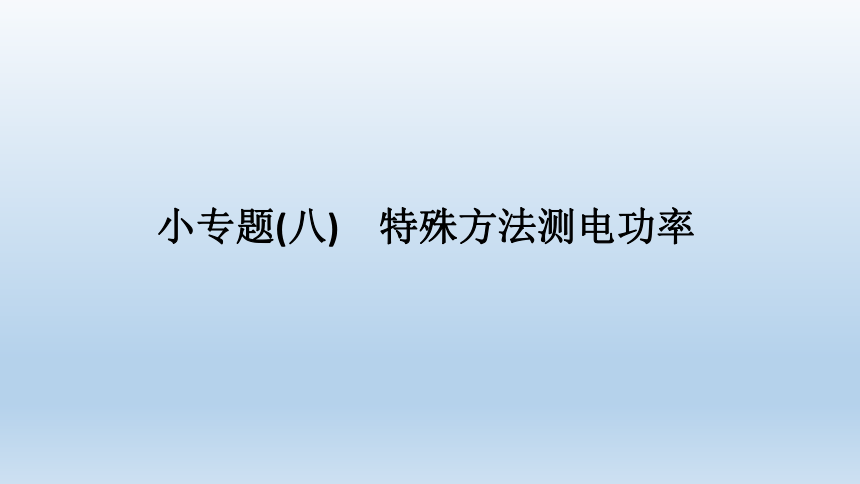

小专题(八)　特殊方法测电功率

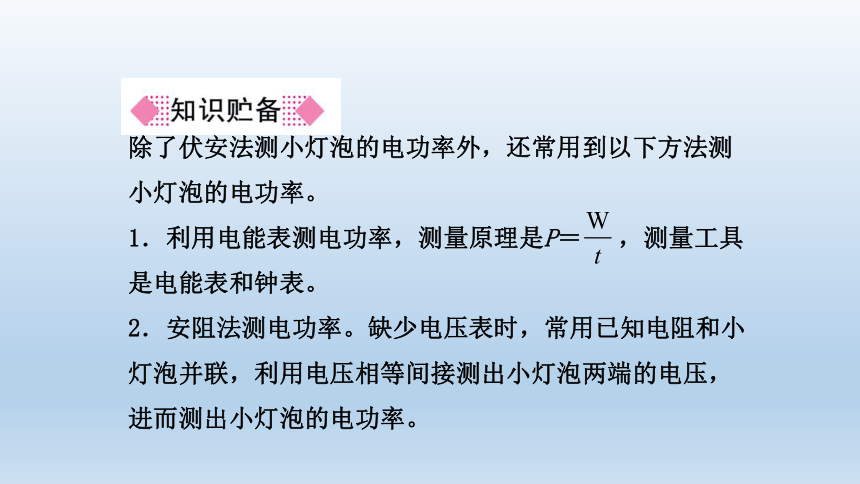

除了伏安法测小灯泡的电功率外，还常用到以下方法测小灯泡的电功率。
1．利用电能表测电功率，测量原理是P＝ ，测量工具是电能表和钟表。
2．安阻法测电功率。缺少电压表时，常用已知电阻和小灯泡并联，利用电压相等间接测出小灯泡两端的电压，进而测出小灯泡的电功率。
3．伏阻法测电功率。缺少电流表时，常用已知电阻和小灯泡串联，利用电流相等间接测出通过小灯泡的电流，进而测出小灯泡的电功率。
4．等效替代法测电功率，用阻值相等的电阻箱去代替小灯泡，以保证电流或电压相同，再通过电阻箱的读数得到待测小灯泡的阻值，进一步测出小灯泡的电功率。
类型1：利用电能表测电功率

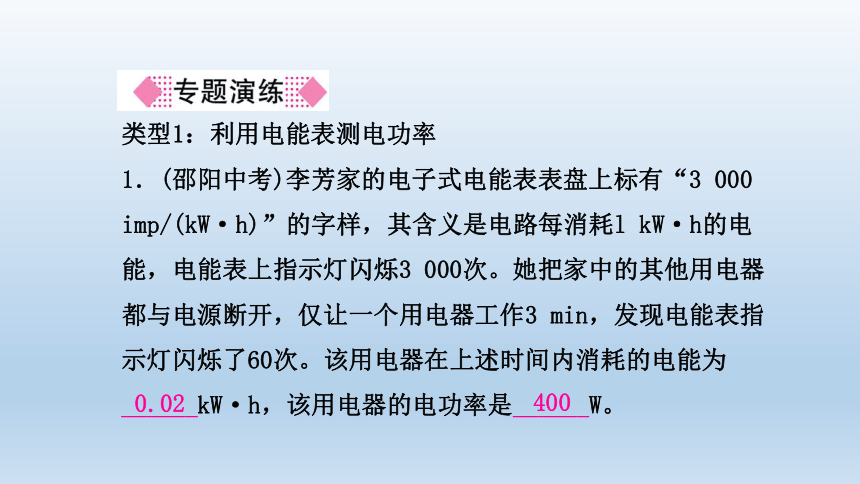

1．(邵阳中考)李芳家的电子式电能表表盘上标有“3 000 imp/(kW·h)”的字样，其含义是电路每消耗l kW·h的电能，电能表上指示灯闪烁3 000次。她把家中的其他用电器都与电源断开，仅让一个用电器工作3 min，发现电能表指示灯闪烁了60次。该用电器在上述时间内消耗的电能为______kW·h，该用电器的电功率是______W。
0.02
400
类型2：安阻法测电功率

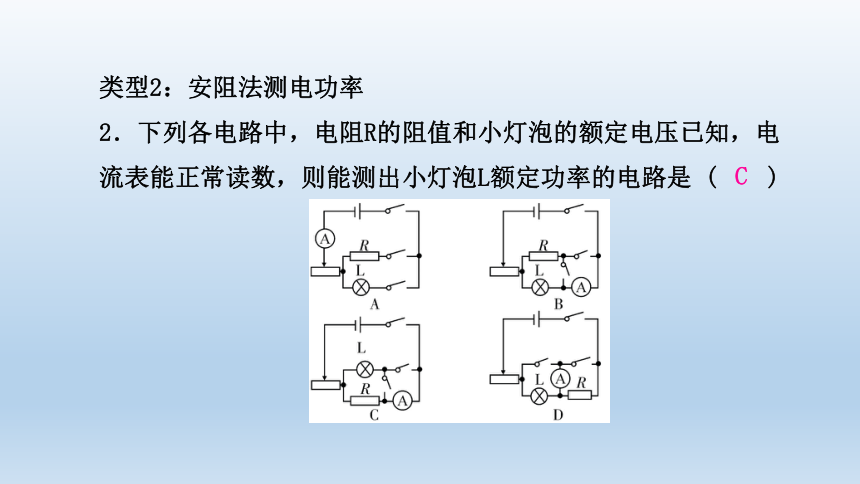

2．下列各电路中，电阻R的阻值和小灯泡的额定电压已知，电流表能正常读数，则能测出小灯泡L额定功率的电路是 (　　)
C

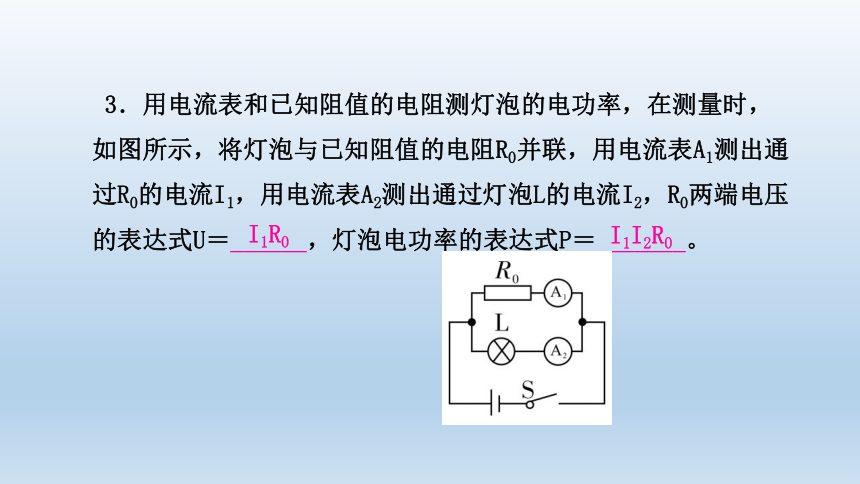

3．用电流表和已知阻值的电阻测灯泡的电功率，在测量时，如图所示，将灯泡与已知阻值的电阻R0并联，用电流表A1测出通过R0的电流I1，用电流表A2测出通过灯泡L的电流I2，R0两端电压的表达式U＝______，灯泡电功率的表达式P＝_______。
I1R0
I1I2R0

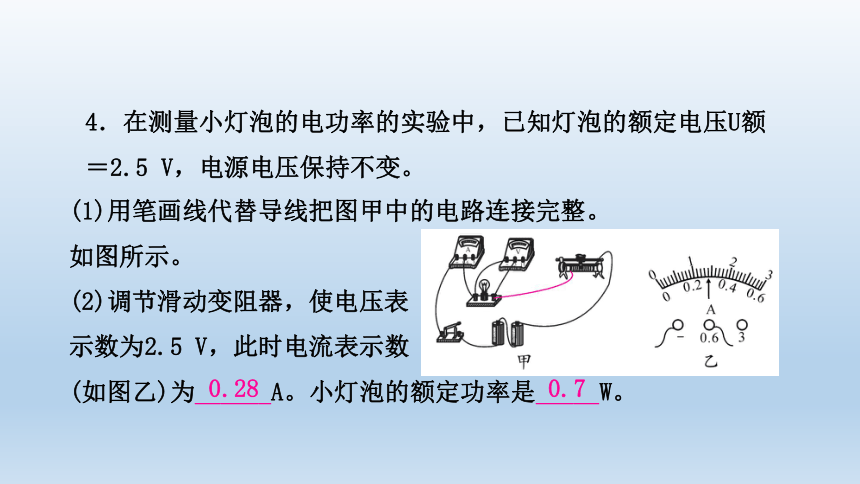

4．在测量小灯泡的电功率的实验中，已知灯泡的额定电压U额＝2.5 V，电源电压保持不变。
(1)用笔画线代替导线把图甲中的电路连接完整。
如图所示。
(2)调节滑动变阻器，使电压表
示数为2.5 V，此时电流表示数
(如图乙)为______A。小灯泡的额定功率是_____W。
0.28
0.7
(3)如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率。其中，定值电阻的阻值为R0。先断开开关S2，闭合开关S、S1，调节滑动变阻器滑片，使电流表的示数为 ；再保持变阻器滑片的位置不变，只断开开关____、闭合其他开关，读出电流表示数为I，灯泡额定功率的表达式为P额＝__________
(用R0、U额、I的代数式表示)。
S1
类型3：伏阻法测电功率

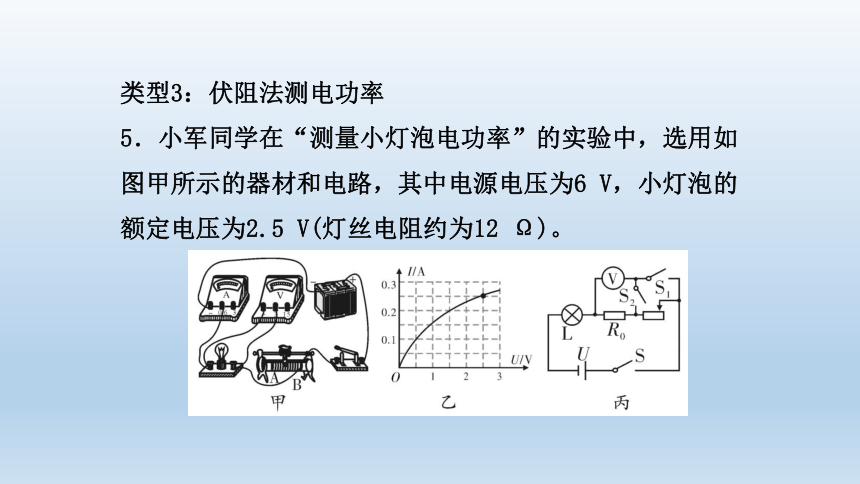

5．小军同学在“测量小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6 V，小灯泡的额定电压为2.5 V(灯丝电阻约为12 Ω)。
(1)为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用____(选填“A”或“B”)。
A．“10 Ω　0.5 A”的滑动变阻器
B．“50 Ω　0.5 A”的滑动变阻器
B
(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是____________。
(3)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象(如图乙所示)。分析图象可知：小灯泡的额定功率为________W。
(4)完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来了两个
小灯泡断路
0.625
开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：
①___________________(填写S、S1、S2的通断情况)，调节滑动变阻器的滑片使电压表示数为________。
②__________________(填写S、S1、S2的通断情况)，保持滑动变阻器的滑片不动，读出电压表示数为U1；
③灯泡额定功率的表达式为P额＝__________。
闭合S、S1，断开S2
U－U额
闭合S、S2，断开S1
6．在用伏安法测量标有“2.5 V”灯泡的额定功率的实验中，小明发现电流表损坏，其他元件完好。
(1)小明用已有的器材、5 Ω的电阻R0和另一块电压表，设计了如图所示的电路图。其中虚线框内的元件组合体相当于___
_____。
电
流表
(2)小明进行了如下实验，请补充完整。
①连接好电路，将滑动变阻器连入电路的阻值调到________。
②合上开关，移动滑片，使灯泡两端电压为______V。
③再读出R0两端的电压为1.5 V。
(3)若实验操作正确，则灯泡的额定功率为________W。
最大
2.5
0.75
7．小明设计了如图所示的电路，测出了一小灯泡的额定功率。已知滑动变阻器R1的最大阻值为R0，小灯泡的额定电压为U额。请完成下列的实验步骤：
(1)只闭合开关S、S1，调节R1的滑片，使电压表的示数为U额。
(2)接着________________________________________________。
(3)再将R1的滑片调至最左端，记下电压表的示数为U1；将R1的滑片调至最右端，记下电压表的示数为U2。
小灯泡额定功率的表达式：P额＝____________________
(用R0、U额、U1、U2表示)。
只闭合S、S2，调节R2的滑片，使电压表示数仍为U额
类型4：等效替代法测电功率
8．小灯泡的额定电压为2.5 V，为了测量小灯泡的额定功率，小华设计了如图所示电路：L是小灯泡，R是电阻箱，Rp是滑动变阻器，S是单刀单掷开关，S1是单刀双掷开关。
(1)按电路图连接好实物图，连接时开关应______，并将滑动变阻器滑片移至阻值最大处。
(2)闭合开关S后，应先把开关S1接到触点____(选填“1”或“2”)，
调节滑动变阻器，使电压表的示数为____V，再将S2接到触点2，使电压表示数为2.5 V，读出此时电阻箱的示数为10 Ω，则小灯泡的额定功率为________W。
断开
1
2.5
0.625
9．小明利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图所示的部分实验电路。
(1)请你添加一条导线，将图甲所示的实物图补充完整，并使滑动变阻器的滑片P向右移时接入电路的阻值变大。
如图所示。
(2)闭合开关S1，将开关S2扳向____(选填“1”或“2”)，调节滑动变阻器使电流表的示数为I1，如图乙所示，I1＝_____A。
(3)将开关S2扳向另一端，保持____________的阻值不变，调节_______的阻值R，使电流表的示数仍为I1。
(4)若此时R＝7.0 Ω，小灯泡的实际功率P1＝_______W。
1
0.20
滑动变阻器
电阻箱
0.28
