第十七章中考热点专练
热点1：动态电路分析

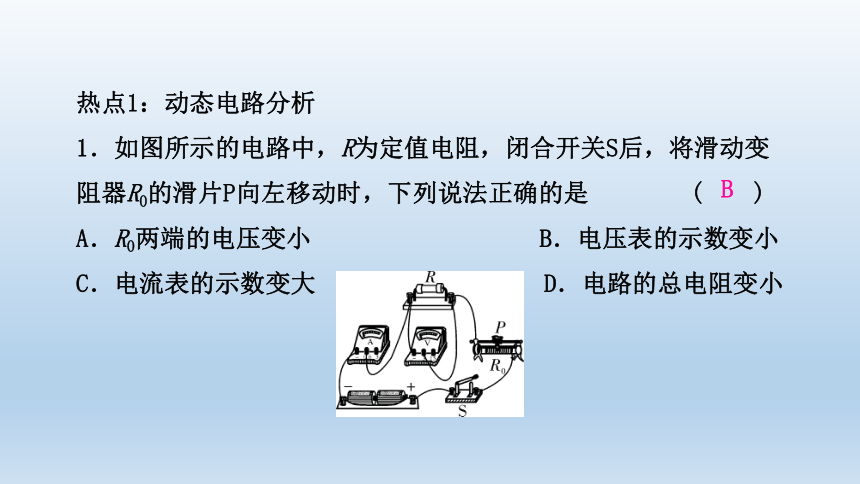

1．如图所示的电路中，R为定值电阻，闭合开关S后，将滑动变阻器R0的滑片P向左移动时，下列说法正确的是 (　　)
A．R0两端的电压变小　 　 B．电压表的示数变小
C．电流表的示数变大 D．电路的总电阻变小
B

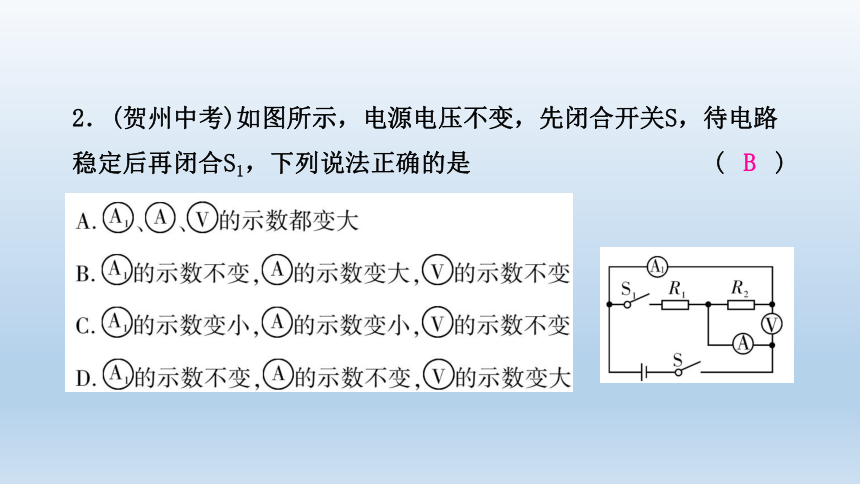

2．(贺州中考)如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合S1，下列说法正确的是 (　　)
B

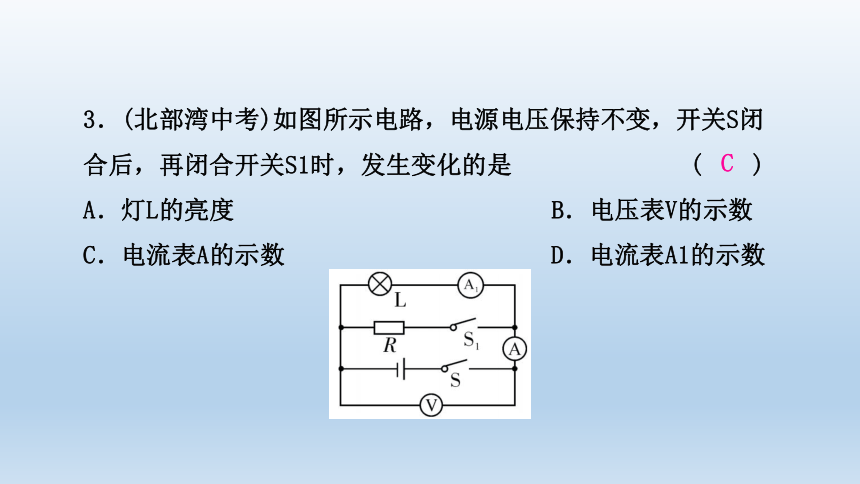

3．(北部湾中考)如图所示电路，电源电压保持不变，开关S闭合后，再闭合开关S1时，发生变化的是 (　　)
A．灯L的亮度 B．电压表V的示数
C．电流表A的示数 D．电流表A1的示数
C

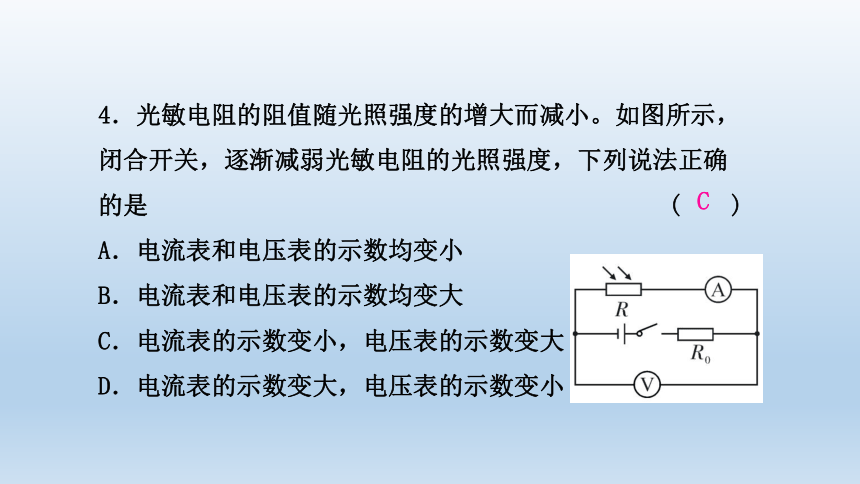

4．光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是 (　　)
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
C
5．如图所示的电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R0是定值电阻。关于潜水器下潜过程中，该电路有关物理量的变化情况，

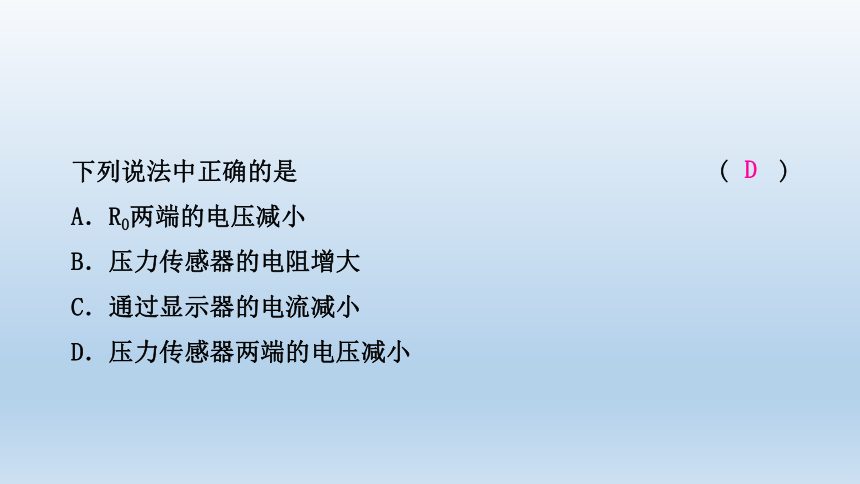

下列说法中正确的是 (　　)
A．R0两端的电压减小
B．压力传感器的电阻增大
C．通过显示器的电流减小
D．压力传感器两端的电压减小
D

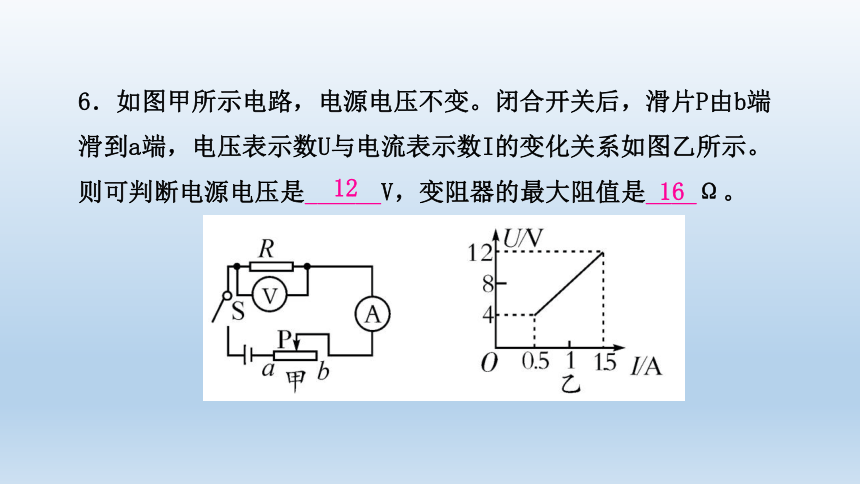

6．如图甲所示电路，电源电压不变。闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。则可判断电源电压是______V，变阻器的最大阻值是____Ω。
12
16
热点2：欧姆定律的相关计算

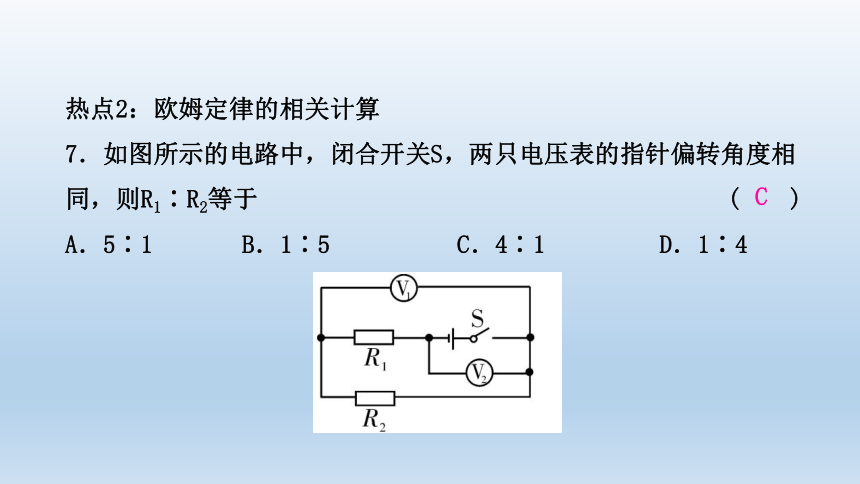

7．如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1∶R2等于 (　　)
A．5∶1 　 　 B．1∶5 C．4∶1 　 　D．1∶4
C
8．如图所示的电路中，电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω。下列说法正确的是 (　　)
A．通过电阻R1的电流为0.5 A
B．电源电压为5 V
C．电阻R1的阻值为15 Ω
D．若断开开关S2，电流表A1示数变大
C
9．如图所示是电阻甲和乙的I－U图象，下列说法正确的是(　　)
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，
R甲＝0.4 Ω
C．只将电阻甲和乙串联，若电路电流
为0.2 A时，则电路总电阻为15 Ω
D．只将电阻甲和乙并联，若电源电压为2 V时，则电路总电流为0.4 A
C
10．如图所示电路中，电源电压恒定，定值电阻R的阻值为10 Ω。闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5 Ω，电流表示数减少了0.04 A，则电压表示数的变化是 (　　)
A．增加了0.2 V
B．减少了0.2 V
C．增加了0.4 V
D．减少了0.4 V
C
11．如图所示，电源电压可调，小灯泡上标有“6 V　0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器规格为“20 Ω　1 A”。
(1)电源电压调至6 V，闭合开关S1和S2，移动滑动变阻器的滑片P，使小灯泡正常发光，电流表示数为0.6 A，则电压表的示数是多少？R0的阻值是多少？
(2)电源电压调至8 V，断开开关S1、闭合开关S2，为了保证电路安全，求滑动变阻器的阻值变化范围。
热点3：探究电流与电压和电阻的关系
12．小飞在做“探究电流与电压、电阻的关系”实验时，准备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻(5 Ω，10 Ω，15 Ω，20 Ω)、开关、导线若干。
(1)在按电路图连接实物时，开关必须处于______状态；在实物图中，滑动变阻器的滑片要移到________(选填“最右端”或“最左端”)。
(2)图乙是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数______，电压表的示数_____。(均选填“变大”“变小”或“不变”)
断开
最左端
不变
不变
(3)小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确。
(4)问题解决后，他们接入10 Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：____
__________________________________________________。
如图所示。
一定时，通过导体的电流与导体两端的电压成正比
电阻
电压U/V 1 1.5 2 2.5
电流I/A 0.1 0.15 0.2 0.25
(5)接下来他们分别接入其他电阻再次对电流与电阻关系进行探究，并作出了如图丙所示图象，请你通过图象中所给信息计算出实验过程中滑动变阻器两端的电压U＝____V。
1
热点4：伏安法测电阻
13．用“伏安法”测未知电阻的阻值。
(1)请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小(请勿更改原有导线，导线不能交叉)。
(2)连接电路前，开关必须______。电路接通前，滑动变阻器的滑片P应该移至图中____(选填“A”或“B”)处。
断开
B
(3)小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx____(选填“短路”或“断路”)。
(4)小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中。有一次测量电流表的指针如图乙所示，其示数为______A；另一次测量电压表的指针如图丙所示，
断路
0.28
其示数为_______V。小林根据几组实验数据计算出Rx的值，为了进一步减小误差，绘制了Rx的U－I图象。
(5)另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U－I图象。小林发现小宇绘制的U－I图象和自己绘制的U－I图象不同，你认为其原因是小宇___________________________________，小林根据小宇的U－I图象也可计算出待测电阻Rx＝____Ω(实验过程中电源电压保持不变)。
2.6
电压表测量的是滑动变阻器两端的电压
10
14．如图所示，图甲是“伏安法测电阻”的实验电路图。
(1)请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。(要求滑动变阻器滑片P向右移动时阻值变大)
(2)在连接电路时，开关必须__________。
(3)闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是_______。
(4)排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2 A，电压表的示数如图丙所示，其读数为____V，则待测电阻Rx＝____Ω。
断开
Rx断路
2
10
(5)若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成如下的电路图，要求能测量Rx的阻值。
