周周测十一(第十八章第3～4节)
(时间：45分钟　满分：100分　姓名：________)
一、单项选择题(每小题5分，共35分)

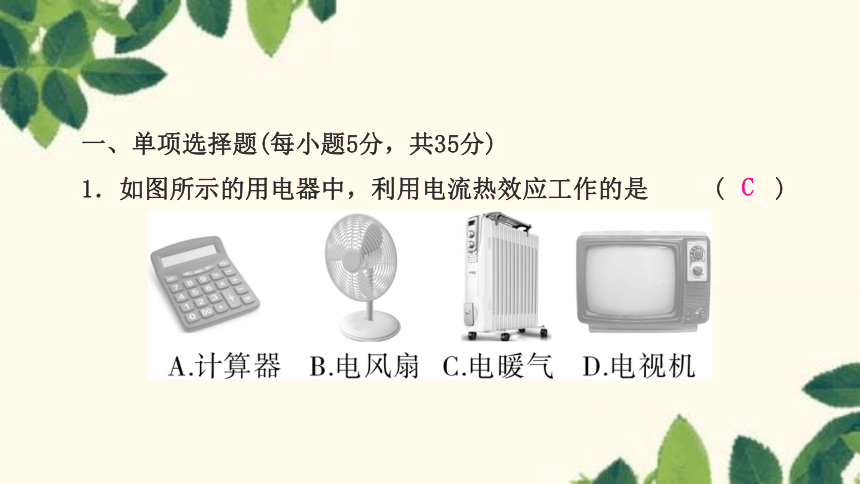

1．如图所示的用电器中，利用电流热效应工作的是 (　　)
C

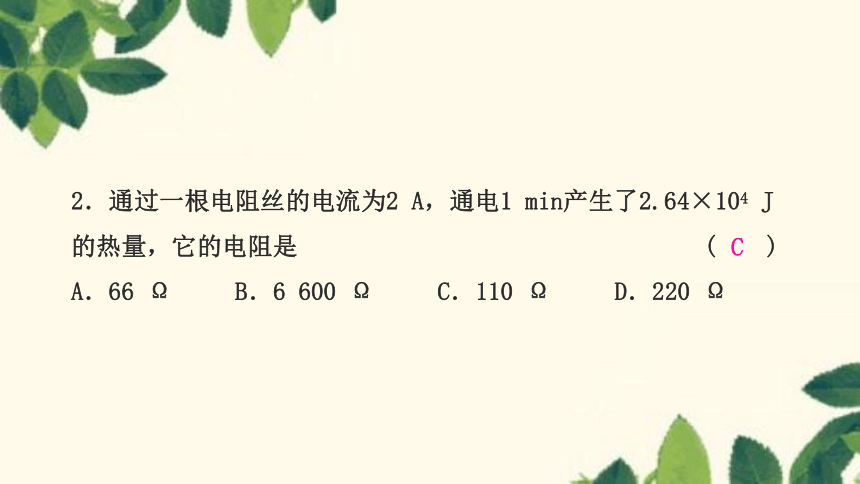

2．通过一根电阻丝的电流为2 A，通电1 min产生了2.64×104 J的热量，它的电阻是 (　　)
A．66 Ω　　 B．6 600 Ω　　 C．110 Ω　　 D．220 Ω
C

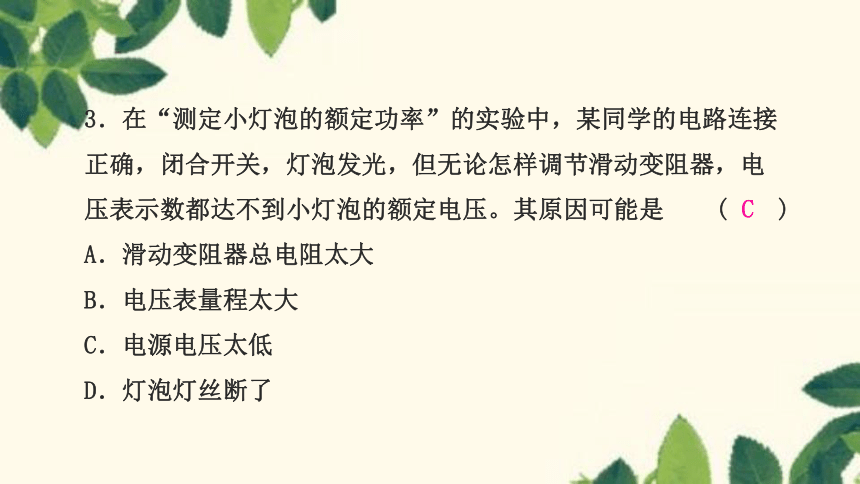

3．在“测定小灯泡的额定功率”的实验中，某同学的电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到小灯泡的额定电压。其原因可能是 (　　)
A．滑动变阻器总电阻太大
B．电压表量程太大
C．电源电压太低
D．灯泡灯丝断了
C

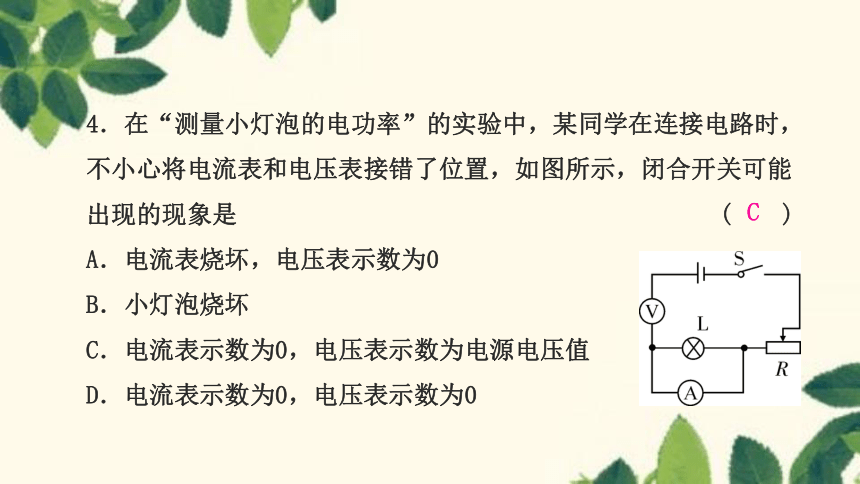

4．在“测量小灯泡的电功率”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示，闭合开关可能出现的现象是 (　　)
A．电流表烧坏，电压表示数为0
B．小灯泡烧坏
C．电流表示数为0，电压表示数为电源电压值
D．电流表示数为0，电压表示数为0
C

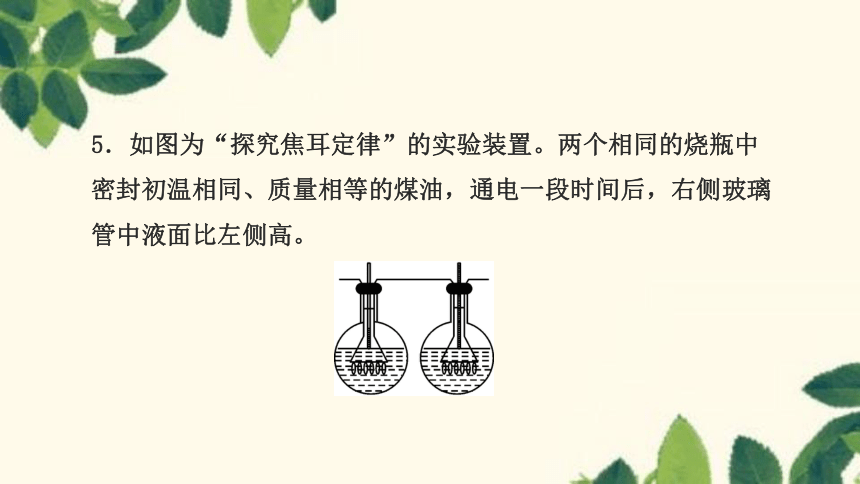

5．如图为“探究焦耳定律”的实验装置。两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高。

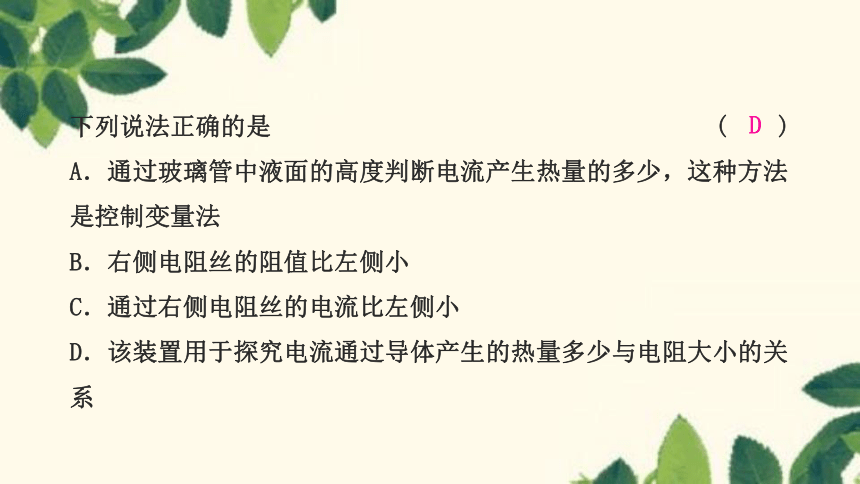

下列说法正确的是 (　　)
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
D

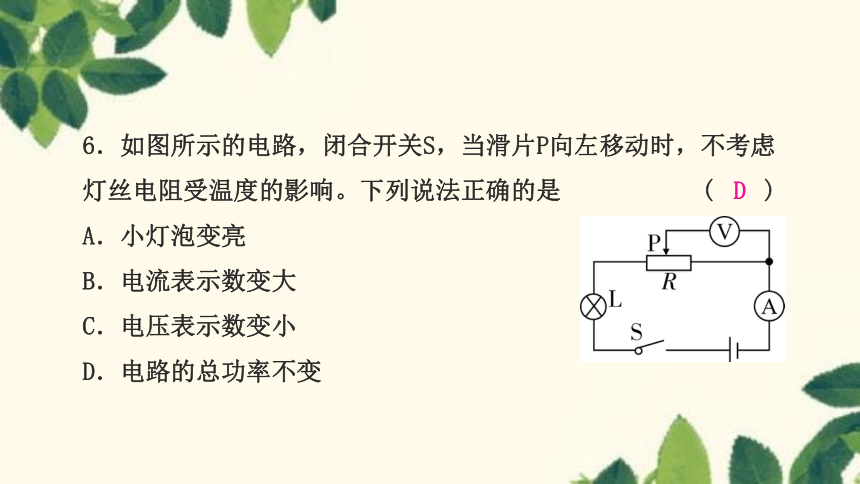

6．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度的影响。下列说法正确的是 (　　)
A．小灯泡变亮
B．电流表示数变大
C．电压表示数变小
D．电路的总功率不变
D

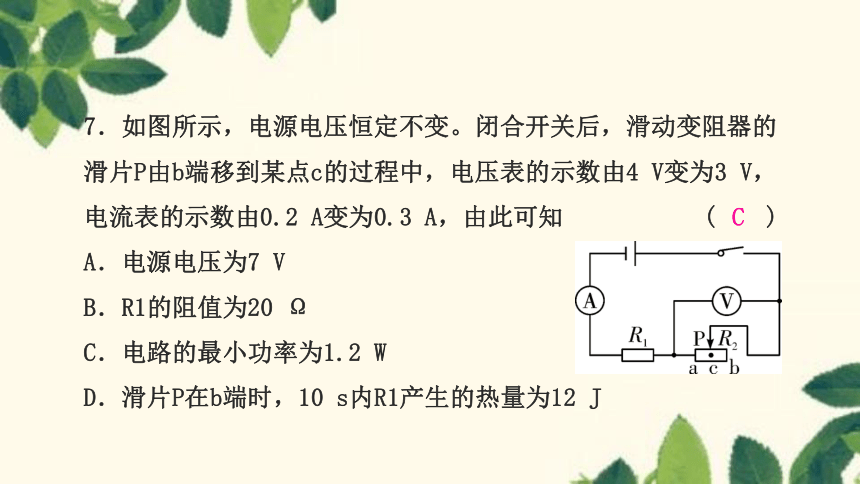

7．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4 V变为3 V，电流表的示数由0.2 A变为0.3 A，由此可知 ( )
A．电源电压为7 V
B．R1的阻值为20 Ω
C．电路的最小功率为1.2 W
D．滑片P在b端时，10 s内R1产生的热量为12 J
C
二、填空题(每空3分，共24分)
8．某导体的电阻是10 Ω，通过3 A的电流时，1 min产生的热量是________J。请列举一个生产或生活中利用电流热效应的例子：_________。
5 400
电饭锅
9．如图所示，是探究焦耳定律的实验装置，已知R1＝
<
10．如图是电热饮水机的电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于_______(选填“保温”或“加热”)状态，饮水机的保温功率与加热功率之比为_______。
加热
1∶6
11．(玉林中考)已知电风扇线圈的电阻为20 Ω，若加在该电风扇的电压为220 V，此时通过的电流为1 A，则电风扇的电功率为______W，电风扇连续工作10 min产生的热量为__________J。
220
1.2×104
三、实验与探究题(第12小题9分，第13小题12分，共21分)
12．如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端。
甲 乙
(1)甲图所示的装置用来探究电流通过电阻丝产生的热量与______的关系，通电一段时间，___(选填“a”或“b”)容器中电流产生的热量较多；
(2)通过观察乙图中的实验现象，可知___(选填“c”或“d”)容器中电阻丝的阻值大。
a
电流
d
13．某班同学分成两个小组做了以下不同的实验：
(1)第一小组观察小灯泡的亮度与实际功率的关系，小灯泡的额定电压为2.5 V，实物电路连接如图所示。
①开关闭合后，会发现_________(选填“电压表”或“电流表”)的指针反偏；
②将错误连接改正后，闭合开关，调节滑动变阻器，使电压表的示数为0.2 V时，发现灯泡不亮，你认为其原因是____(填写选项前的字母序号)；
A．小灯泡断路 B．小灯泡的实际功率太小
电压表
B
③继续调节滑动变阻器，使电压表的示数为2.5 V，灯泡正常发光，电流表的示数为0.30 A；再调节滑动变阻器使电压表的示数达到3.0 V，灯泡发出强烈的光，此时灯泡的实际功率______(选填“小于”“等于”或“大于”)1.08 W。
小于
(2)第二小组测量额定电压为3.8 V的小灯泡的额定功率，采用如甲所示的电路图，其中电源电压为4.5 V，R＝10 Ω。
甲 乙
①闭合开关，调节滑动变阻器的滑片，使电流表的示数为______A，灯泡正常发光；
②保持滑动变阻器滑片的位置不变，断开开关，将电流表改接到灯泡所在的支路，与灯泡串联，闭合开关后，电流表的示数如图乙所示，则此时通过灯泡的电流为______A；
③灯泡的额定功率为______W。
0.38
0.40
1.52
四、计算应用题(20分)
14．(荆门中考)如图为一个电吹风的简易电路，R1、R2为发热用的电阻丝，M为带动风扇转动的电动机，开关S2上扇形的金属片可与触点1、2、3、4接通。只接通S1时，风扇吹冷风，此时电路中的电流为0.1 A；在保持S1接通的情况下，转动S2，若使S2与2、3接通，风扇吹暖风；若使S2与3、4接通，风扇吹热风。
(1)求吹冷风时，电路的电功率。
(2)吹暖风时，电阻丝的加热功率为吹冷风时电吹风电功率的5.5倍；吹热风时，电阻丝的加热功率为吹暖风时电阻丝加热功率的10倍。求R1、R2的阻值。
解：(1)仅接通S1时，电路中只有电动机工作，
电路的电功率为P机＝UI＝220 V×0.1 A＝22 W
