《第十九章　生活用电》测试卷
一、单项选择题(本大题12小题，每小题4分，共48分)

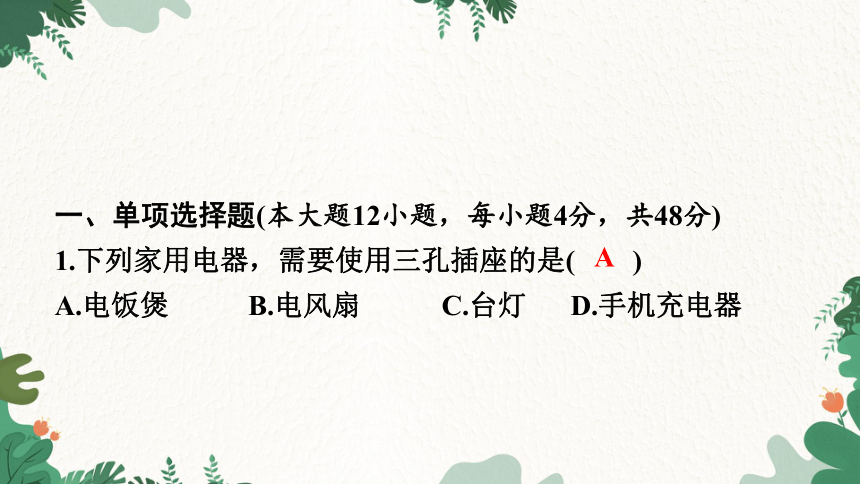

1.下列家用电器，需要使用三孔插座的是( )
A.电饭煲　 B.电风扇　 C.台灯　 D.手机充电器
A

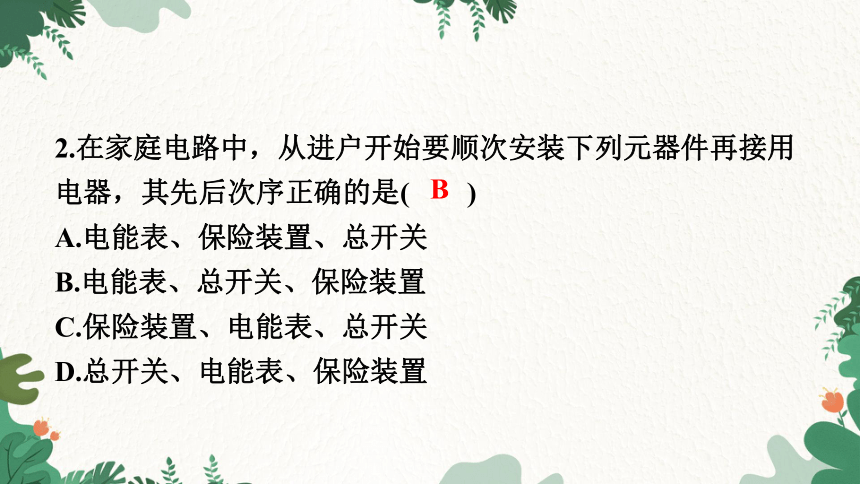

2.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
B

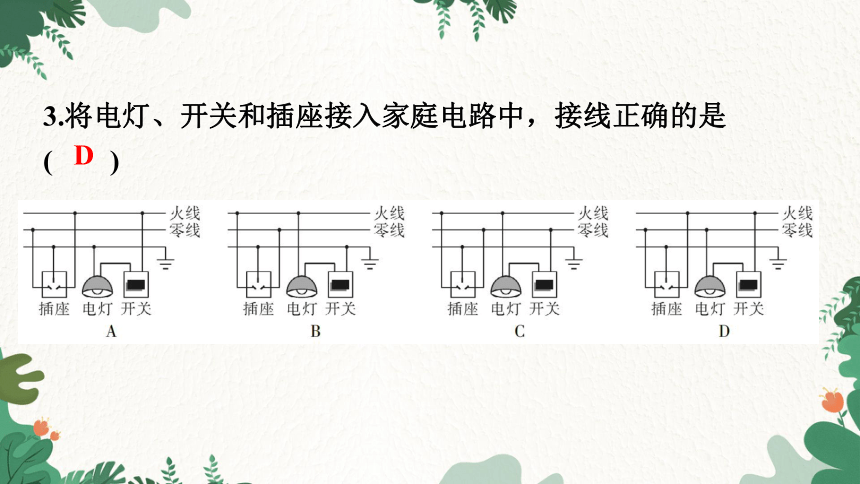

3.将电灯、开关和插座接入家庭电路中，接线正确的是
( )
D

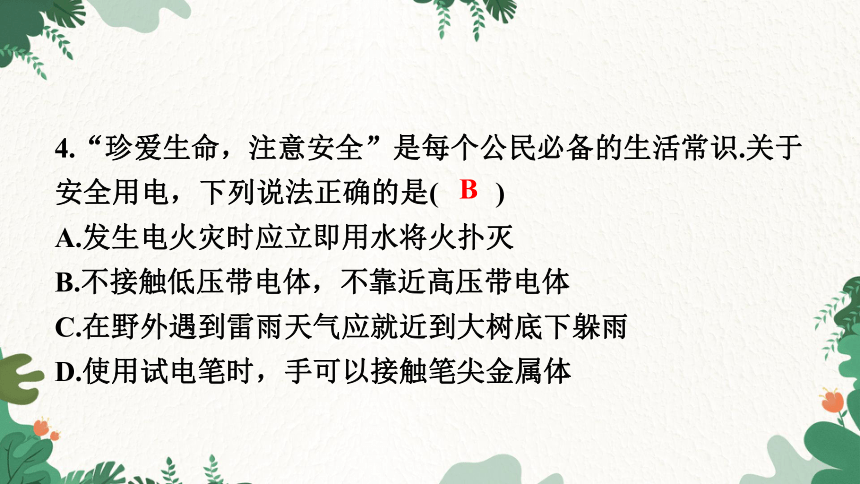

4.“珍爱生命，注意安全”是每个公民必备的生活常识.关于安全用电，下列说法正确的是( )
A.发生电火灾时应立即用水将火扑灭
B.不接触低压带电体，不靠近高压带电体
C.在野外遇到雷雨天气应就近到大树底下躲雨
D.使用试电笔时，手可以接触笔尖金属体
B
A.甲图:两孔插座和三孔插座是串联的
B.乙图:白炽灯泡的金属螺纹壳既可接火线，也可接零线
C.丙图:图中试电笔的使用是正确的
D.丁图:发生此类触电时，电路中的“漏电保护器”会自动断开，切断电路
5.关于家庭电路及安全用电，下列说法中正确的是( )
D

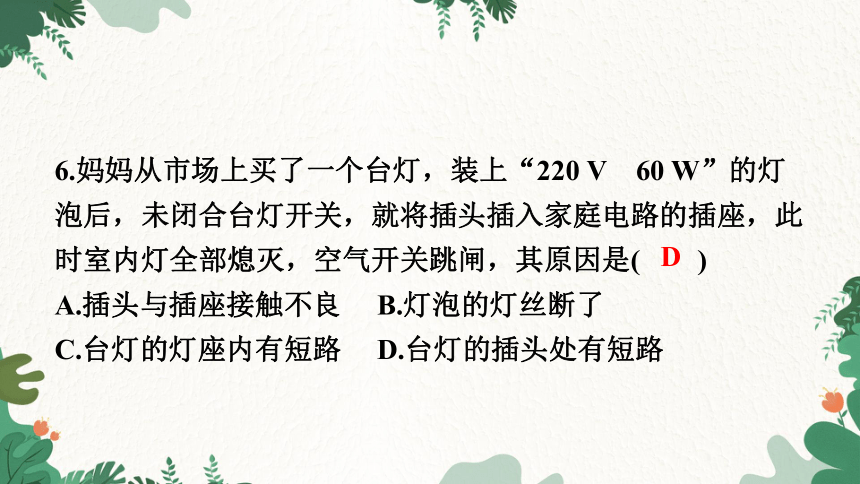

6.妈妈从市场上买了一个台灯，装上“220 V　60 W”的灯泡后，未闭合台灯开关，就将插头插入家庭电路的插座，此时室内灯全部熄灭，空气开关跳闸，其原因是( )
A.插头与插座接触不良　 B.灯泡的灯丝断了
C.台灯的灯座内有短路　 D.台灯的插头处有短路
D
A.电冰箱接入三孔插座能使电冰箱金属外壳接地
B.电冰箱接入三孔插座后电灯与电冰箱是串联的
C.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D.断开开关S时，站在地上的人接触A点或B点都不会触电

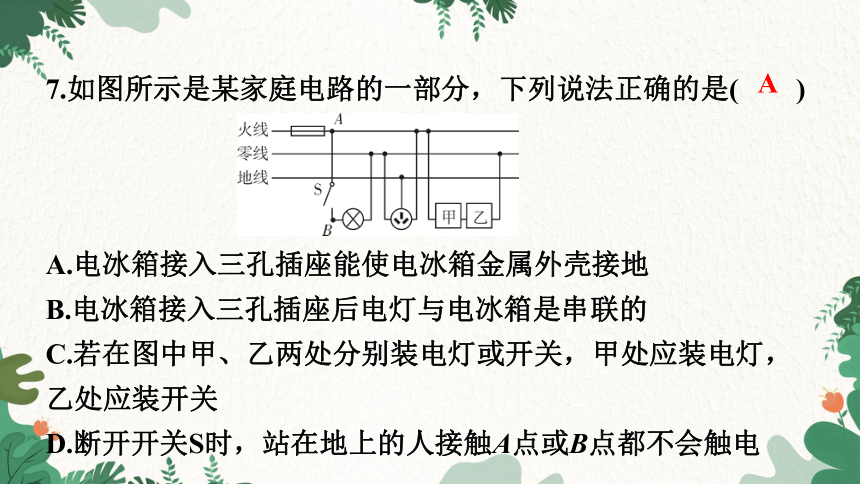

7.如图所示是某家庭电路的一部分，下列说法正确的是( )
A

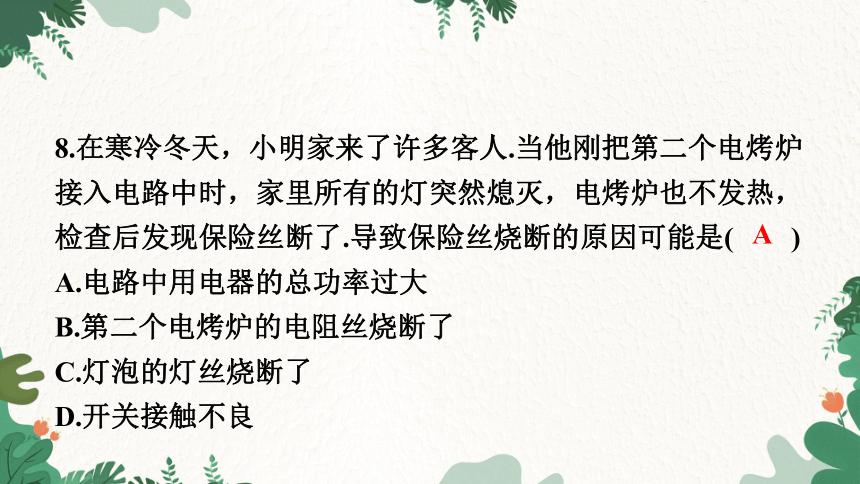

8.在寒冷冬天，小明家来了许多客人.当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了.导致保险丝烧断的原因可能是( )
A.电路中用电器的总功率过大
B.第二个电烤炉的电阻丝烧断了
C.灯泡的灯丝烧断了
D.开关接触不良
A

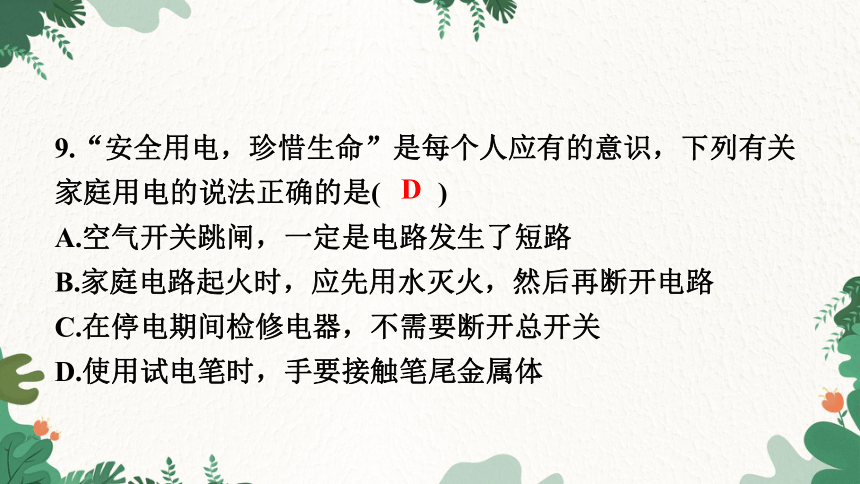

9.“安全用电，珍惜生命”是每个人应有的意识，下列有关家庭用电的说法正确的是( )
A.空气开关跳闸，一定是电路发生了短路　
B.家庭电路起火时，应先用水灭火，然后再断开电路
C.在停电期间检修电器，不需要断开总开关　
D.使用试电笔时，手要接触笔尾金属体
D

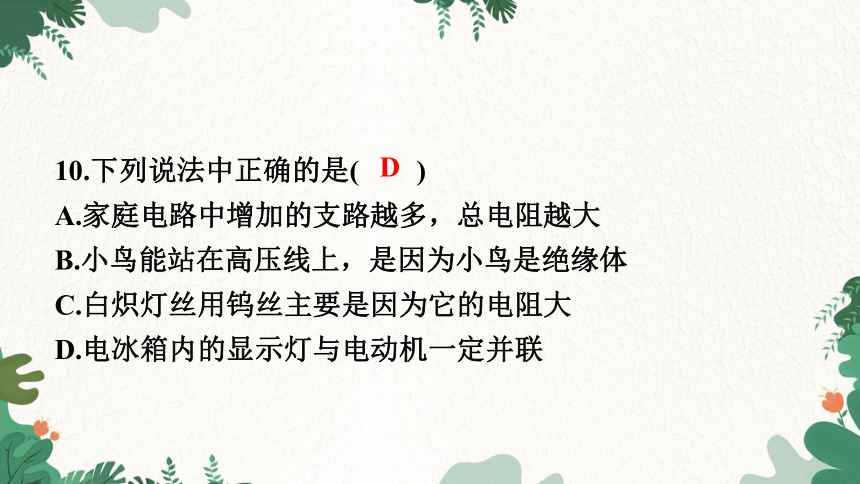

10.下列说法中正确的是( )
A.家庭电路中增加的支路越多，总电阻越大
B.小鸟能站在高压线上，是因为小鸟是绝缘体
C.白炽灯丝用钨丝主要是因为它的电阻大
D.电冰箱内的显示灯与电动机一定并联
D
A.接入电路的总电阻变大
B.火线和零线中的电流变大
C.通过各用电器的电流一定相等
D.电炉的功率比灯泡的功率大，所以它两端的电压更高

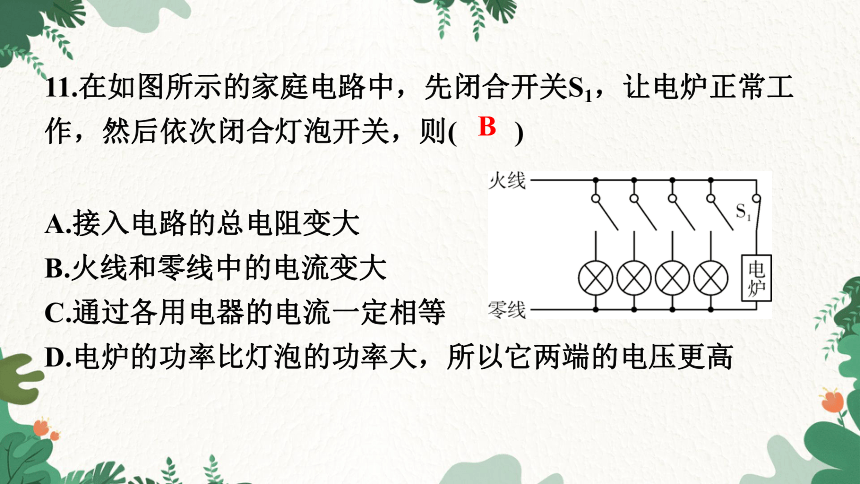

11.在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则( )
B
A.插座发生短路　
B.零线BD之间断开
C.零线CD之间断开　
D.零线BC之间断开
12.如图家庭电路中，闭合S1、S2、S3，三盏灯正常发光.一段时间后，L2、L3突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔插入插座的两孔，氖管均发光.则故障原因是( )
D
二、填空题(本大题7小题，每空1分，共20分)
13.我国的家庭电路有两根进户线，都是从低压输电线上引下来的.其中一根叫零线，一根叫　 　，两根进户线之间有　 　V的电压.对于人体来说，只有　 　V的电压才是安全的.
　不高于36　
　220　
　火线　
14.在小明家照明电路中，控制客厅灯的开关应接在　 　线和灯之间;他用试电笔检测电路，操作方法正确的是　 　图;在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路　 　(选填“增接零线”“加接地线”或“加接空气开关”).
　加接地线　
　甲　
　火　
15.为安全用电，家庭电路中的空气开关应装在　 　线上;空气开关“跳闸”后，受它控制的电路处于　 　_
(选填“短路”“断路”或“通路”)状态;试电笔_______
(选填“能”或“不能”)区分零线与接地线.
　不能　
　断路　
　火　
16.小聪想在家里安装一盏照明灯，他设计的电路如图所示.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在　 　(选填“A”或“B”)处.小聪请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试电笔分别测试f与c两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的　 　(选填“cd ”或“gf ”)段发生断路故障.此时，赤脚站在地上的人用手直接接触f点时，他　 　(选填“会”或“不会”)触电.
　会　
　gf　
　B　
17.在使用试电笔时手必须接触　 　(选填“笔尖”或“笔尾”)金属体.如图所示的电路，开关闭合后，灯不亮，用试电笔接触A、B、C三点，氖管均发光，接触D点氖管不发光，则故障可能是　 　.
　CD之间断路　
　笔尾　
18.家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若 L发出暗红色的光(发光不正常)，说明L1　 　;只闭合S、S2，若L正常发光，说明L2　 　，若此时L无反应，说明L2　 　.(均选填“正常”“短路”或“断路”)
　断路　
　短路　
　正常　
19.如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的　 　(选填“C”或“D”)插脚接火线.该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与　 　有关.若闭合开关S，该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡　 　.
　短路　
　电阻　
　D　
三、作图题(本大题3小题，每题3分，共9分)
20.如图为家庭电路示意图，请根据安全用电原则将该电路连接完成.　
答案图
如图所示:
21.如图所示，图甲是插线板，请将图乙的内部电路连接完整，并接入家庭电路.要求:在开关断开时插线板上的指示灯不发光，两插座都不能提供工作电压;在开关闭合时指示灯发光，两插座都能提供220 V工作电压，若指示灯损坏，开关闭合时两插座也能提供工作电压.　
答案图
如图所示:
22.小明走进教室后，闭合开关S1，两盏“110 V　30 W”的日光灯全部正常发光;闭合开关S2，墙壁上的电风扇开始工作(电风扇用M来表示)，请你在图中画出符合上述要求的安全电路.　
答案图
如图所示:
四、综合能力题(本大题3小题，共23分)
23.(13分)如图是家庭电路示意图.　
(1)(2)答案图　
如(1)(2)答案图所示:
(1)如图中试电笔的氖管发光，请将你所判断的火线、零线填入图中括号.
(2)在图中连接:开关控制灯泡、两孔插座和三孔插座单独接入.
(3)如图中，为了防止电路中电流过大，发生危险，应该在
　 　(选填“A点”“B点”或“A、B两点”)位置安装保险丝.
　B点　
(4)把“220 V　2 200 W”的电热水器接入三孔插座，在额定电压下工作.据此回答下列问题:
①通过电热水器的电流多大？
②电热水器的电阻多大？
③电热水器工作3 h消耗多少电能？

24.(6分)现代家庭电器化程度越来越高，用电安全是一个十分突出的问题.下表提供了一组人体电阻数据.如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1 100 W，电路中还有额定电流为10 A的保险丝.则:
测量项目 完全 干燥时 出汗或
潮湿时
手与手之间的 电阻/kΩ 200 5
手与脚之间的 电阻/kΩ 300 8.8
手与塑料鞋底 之间的电阻/kΩ 8 000 10
(1)只有用电器R接入电路时，通过熔丝的电流为　 　A.
(2)一个全身潮湿的人，赤脚站在地上，由于不小心手接触火线发生触电事故，则通过人体的电流是　 　A(上表电阻数据适用此人).
(3)保险丝不会“救”人命的原因是　 _
　.
小于保险丝的熔断电流，人已触电，但保险丝未断　
　通过人体的电流远
　0.025　
　5　
25.(4分)如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题:
(1)三脚插头中较长的脚E与空调的什么部位相连？
　 　.
(2)针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法.　 　.
　人走灯灭;夏天把空调温度设置得高一些　
　三脚插头中较长的脚E与空调金属的外壳相连　
