欧姆定律在串、并联电路中的应用一
R1
R2
1、串联
①电阻串联相当于增大了导体的长度

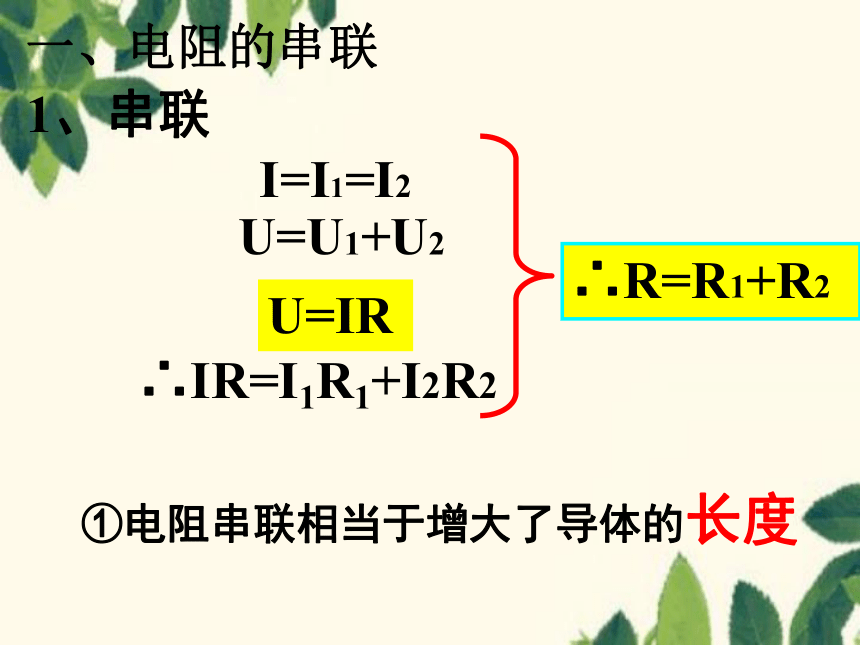

一、电阻的串联
I=I1=I2
U=U1+U2
∴R=R1+R2
U=IR
∴IR=I1R1+I2R2

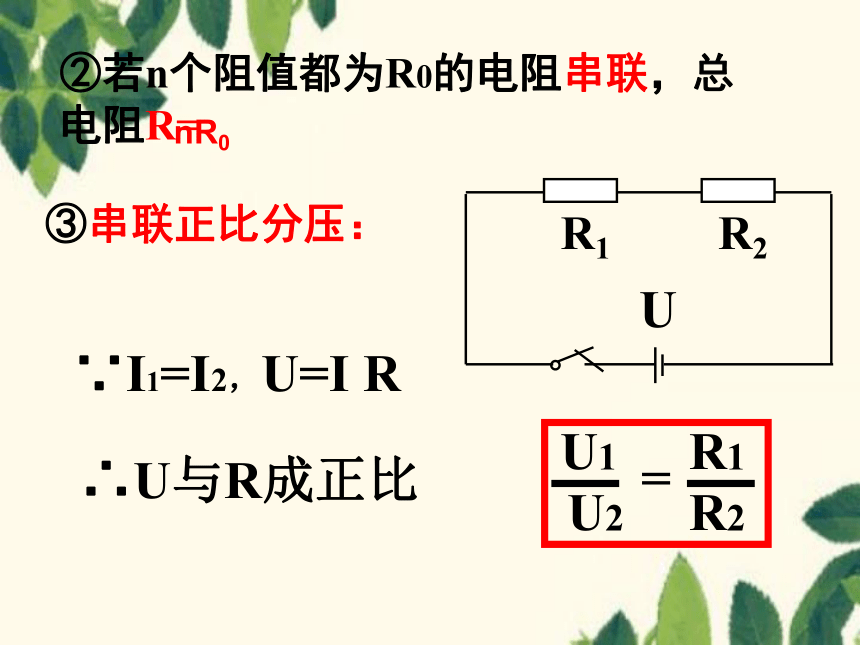

②若n个阻值都为R0的电阻串联，总电阻R=
③串联正比分压：
∵I1=I2，U=I R
∴U与R成正比
U1
U2
R1
R2
=
nR0
U
R1
R2

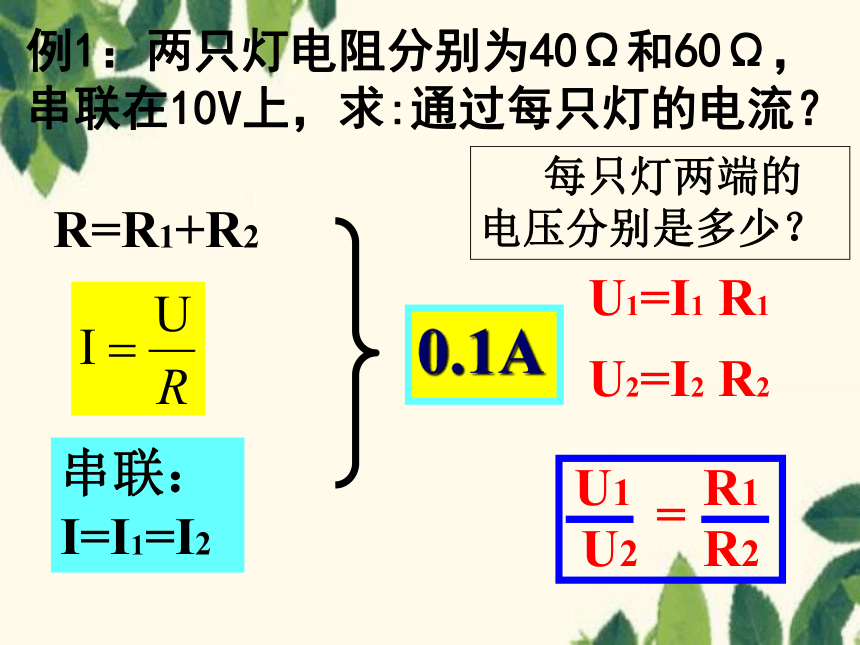

例1：两只灯电阻分别为40Ω和60Ω，串联在10V上，求:通过每只灯的电流？
0.1A
R=R1+R2
串联：I=I1=I2
每只灯两端的电压分别是多少？
U1=I1 R1
U2=I2 R2
U1
U2
R1
R2
=

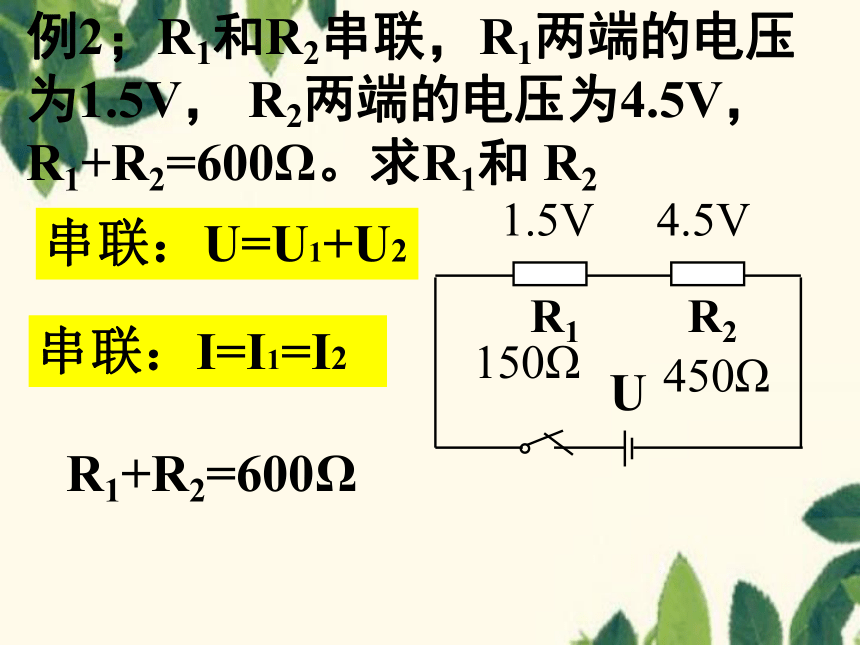

例2；R1和R2串联，R1两端的电压为1.5V， R2两端的电压为4.5V， R1+R2=600Ω。求R1和 R2
U
R1
R2
150Ω
450Ω
1.5V
4.5V
R1+R2=600Ω
串联：I=I1=I2
串联：U=U1+U2

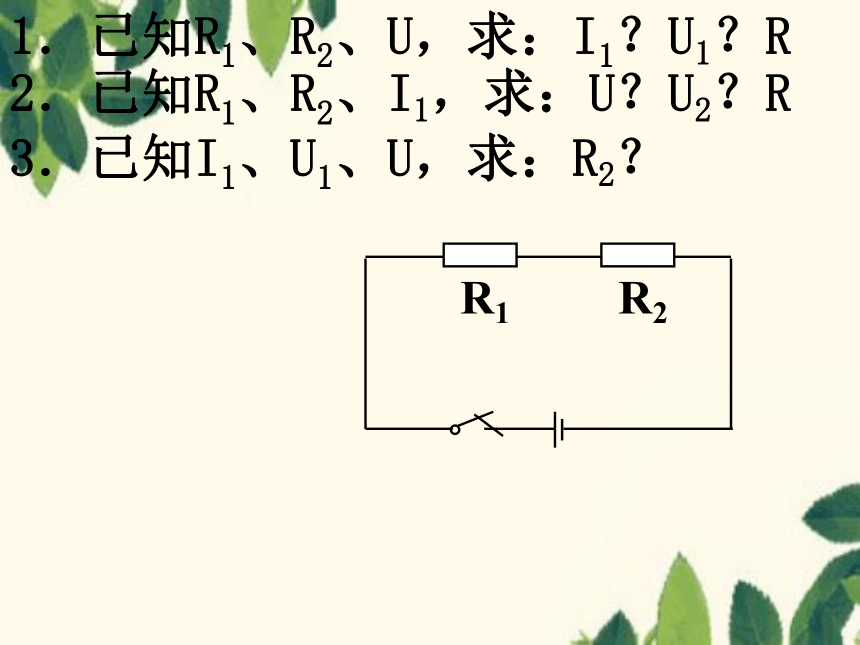

1．已知R1、R2、U，求：I1？U1？R
2．已知R1、R2、I1，求：U？U2？R
3．已知I1、U1、U，求：R2？
R1
R2

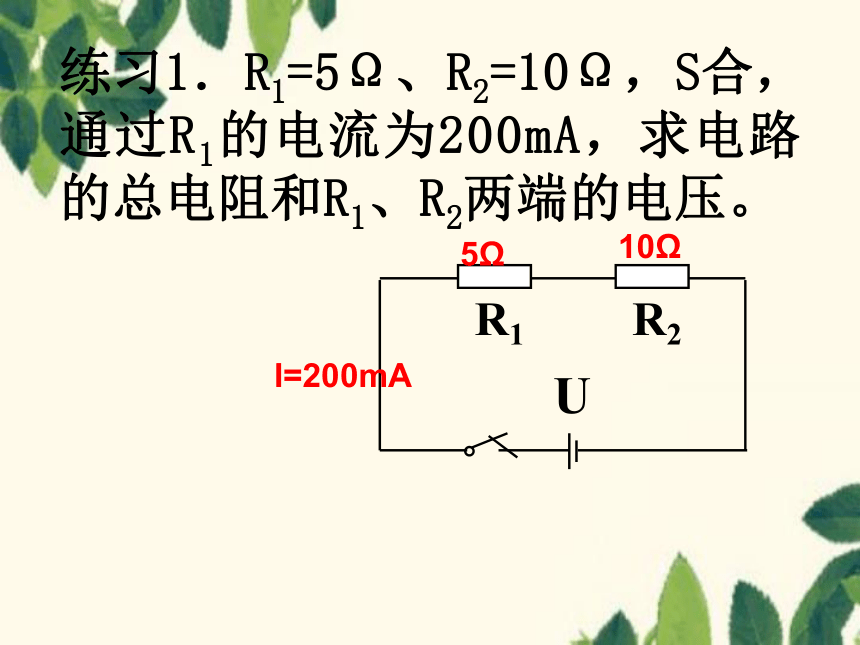

练习1．R1=5Ω、R2=10Ω，S合，通过R1的电流为200mA，求电路的总电阻和R1、R2两端的电压。
U
R1
R2
5Ω
10Ω
I=200mA

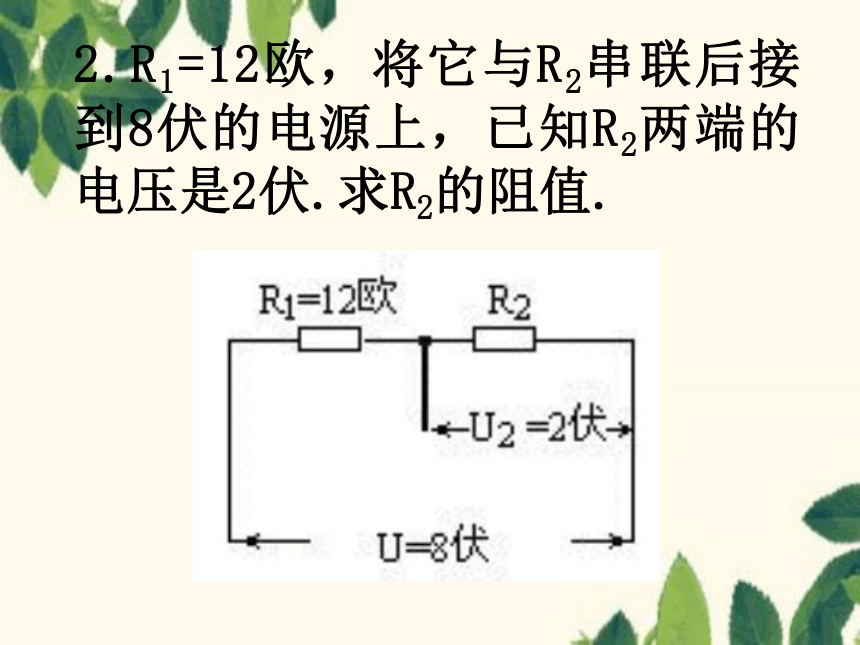

2.R1=12欧，将它与R2串联后接到8伏的电源上，已知R2两端的电压是2伏.求R2的阻值.

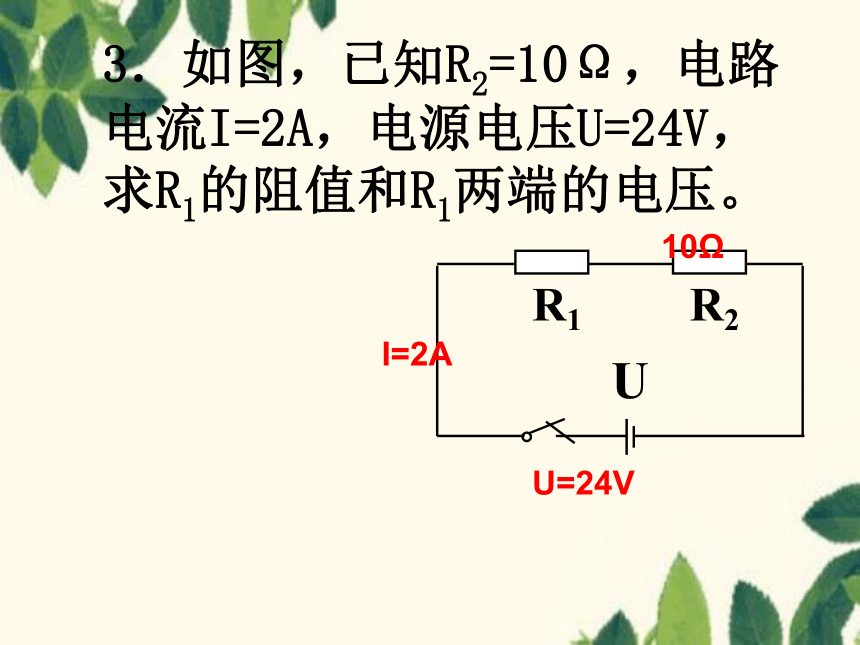

3．如图，已知R2=10Ω，电路电流I=2A，电源电压U=24V，求R1的阻值和R1两端的电压。
U
R1
R2
10Ω
I=2A
U=24V

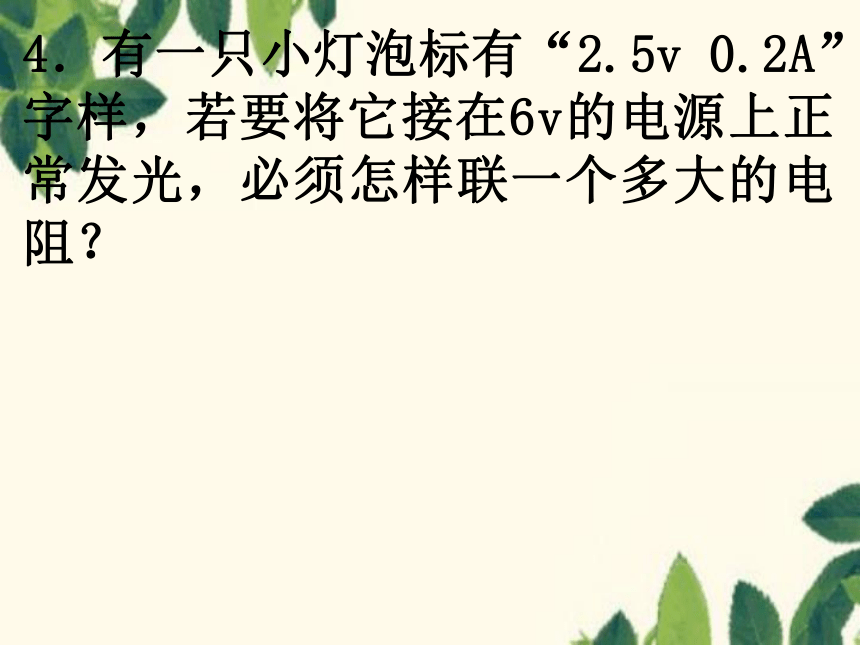

4．有一只小灯泡标有“2.5v 0.2A”字样，若要将它接在6v的电源上正常发光，必须怎样联一个多大的电阻？

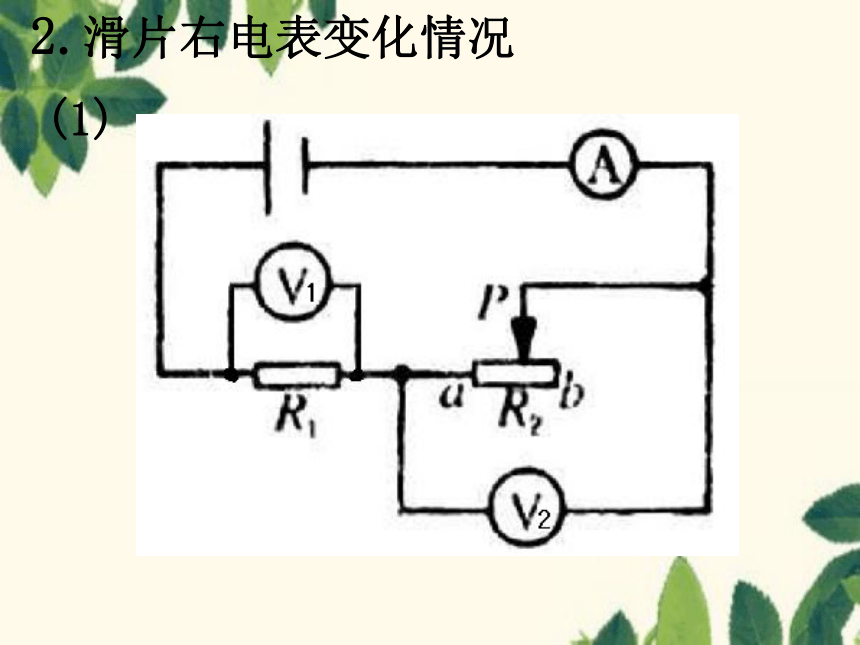

2.滑片右电表变化情况
(1)

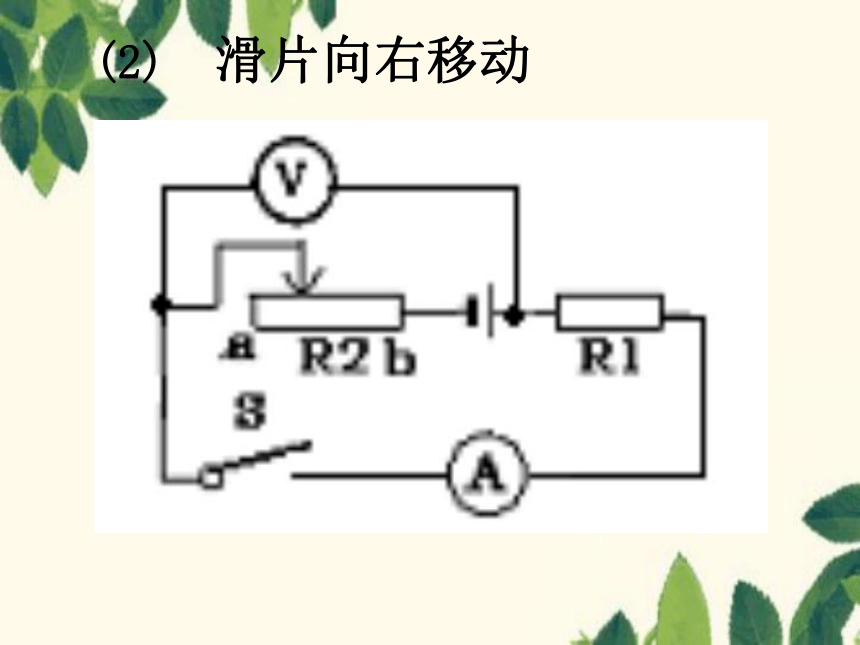

(2)
滑片向右移动
（3）滑片向右移动
(4)在研究电流与电阻关系实验中，先接5欧电阻，电压表示数为3V，若用10欧替换下5欧电阻，则应向 (填a或b)调节滑片使电压表示数仍为3V。
二、电阻的并联
1、并联
U=U1=U2
I=I1+I2
∴
二、电阻的并联
1、并联
U=U1=U2
I=I1+I2
①电阻并联相当于增大了导体的横截面积
并联总电阻小于任一个支路电阻
串大并小
②若n个阻值都为R0的电阻并联，总电阻：
③并联反比分流：
∵U1=U2，U=I R
∴I与R成反比
I1
I2
R2
R1
=
现在有一些10Ω的电阻，如何才能得到5Ω和40Ω的电阻？
2个10Ω的电阻并联得到5Ω；
4个10Ω的电阻串联得到40Ω
两个相同的电阻串联起来的总电阻为12Ω，则将它们并联起来的总电阻为 （ ） A.3Ω B.1/3Ω
C.6Ω D.8Ω
A
观察图象可知：R1 R2；
U/V
I/A
R1
R2
Ⅰ
Ⅱ
Ⅲ
R1和R2串联的总电阻图线在区域 内
R1和R2并联的总电阻图线在区域 内
<
Ⅲ
Ⅰ
0.5A
0.3A
R1=12Ω
R2=20Ω
I=
U=6V
求：总电流I
并联：U1=U2=U=6V
I=I1+I2
0.8A
I1=0.3A
I2=0.15A
R1=10Ω
R2=20Ω
I=0.45A
U=？
求：电源电压、
总电流
并联：U=U1=U2
U1=I1R1
U=3V
I=I1+I2
R1=30Ω、R2=20 Ω，开关S闭合前后电流表的示数之比为？
R1
R2
S
U
A
2:5
开关S断开和闭合时，电流表示数之比是1：3，则R1和R2之比是 （ ）
A. 1：2
B. 1：3
C. 2：1
D. 3：1
S
R2
R1
A
同电压不同电路
A
现有两个电阻，规格分别是R1“10Ω1A”， R2“15Ω0.6A”，若将它们串联起来使用，两端允许加的最大电压是_______V．
若将它们并联起来使用，干路允许通过的最大电流是_____A．
15V
1.5A
2.滑片右电表变化情况
（1）
（2）滑片右移
（3）滑片右移
串联 并联
电流
电压
电阻
分压（流）
I=I1=I2
U=U1+U2
R=R1+R2
I=I1+I2
U=U1=U2
总结




一、伏安法测电阻实验报告要求:
(1)器材
(3)电路图
(4)表格设计
(5)实验步骤
(6)画出I-U图象
(7)误差分析
(2)实验原理
二、伏安法测小灯泡电阻
1.表格设计(至少五组数据)
2.画出I-U图象
欧姆定律在串、并联电路中的应用（二）
一、伏安法测电阻
2、原理：
3、电路图
Rx
V
P
A
S
A
B
1、器材：
连接电路,开关应 ,滑动变阻器的滑片P应放在 位置.
断开
阻值最大的
Rx
V
P
A
S
A
B
+
-
Rx
检查电路无误，闭合s后,将滑动变阻器的滑片移到某一位置,两电表的示数如右表所示,这次测得电阻的阻值为 欧.
10.4
R=U/I
(1)多次改变Rx两端的电压、电流，实现多次测量求平均值，减少误差。
(2)保护电路。
Rx
V
P
A
S
A
B
4.滑动变阻器的作用
Rx是未知阻值的定值电阻
5．表格
次数 电压
U/V 电流I/A 电阻
R/Ω 平均值/Ω
1
2
3
Rx是定值电阻，电流与电压成正比
次数 电压
U/V 电流I/A 电阻
R/Ω 平均值/Ω
1 1 0.1 10
10
2 2 0.2 10
3 3 0.3 10
某同学测电阻数据如下表:
请画出U-I的图像.
6．图像
1
2
3
0.1
0.2
0.3
R1=10Ω
R2
电流--电压图象
0
I/A
U/V
R2>R1
直线
二、测小灯泡在不同电压下的电阻
1、电路图
2、表格
次数 电压
U/V 电流
I/A 电阻
R/Ω
1
2
3
4
5
6
次数 电压
U/V 电流
I/A 电阻
R/Ω
1 1 0.1 10
2 1.5 0.14 10.7
3 2 0.16 12.5
4 2.5 0.2 12.5
5 3 0.22 13.6
6 3.5 0.24 14.6
不能求平均值，因为，灯丝的电阻随温度的升高而增大。
实验数据
灯泡图像
1
2
3
0.1
0.2
0.3
电流--电压图象
0
I/A
U/V
不是直线
电阻变大，图像曲线向电压轴弯曲
结论：灯丝的电阻随温度的升高而增大。
三、找错（1）测小灯泡电阻，错处？
（2）测“2.5v0.3A”小灯泡电阻，图中错处？
四、实验现象分析:
(1).某同学刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其可能原因是：
电流表所选量程小、
滑动变阻器在最小端等。
电源电压太大、
(2)若实验过程中无论怎样移动滑片，电流表、电压表的读数都不变化，其可能原因又是：
滑动变阻器接成了同上为导线或同下为定阻电阻
(3)在第二次实验时,决定使电阻两端增加1V的电压,应调节滑动变阻器的滑片向 (填a或b)移动。
a
P65第7题：用一节干电池，测阻值为60Ω电阻，电流表选0-0.6A，电压表选0-3V是否合适？改进意见？
看评价P64第4、8、9
Rx
V
P
A
S
A
B
伏安法测电阻
如果今天实验室中没有电流表，你能测出定值电阻的阻值吗？
若没有电压表呐？
欧姆定律在串、并联电路中的应用（三）
单表测电阻
一、用电压表测电阻
R2的最大值已知,电源电压未知.
1、电路图
一、用电压表测电阻:
1.电路图：
2.简要实验步骤：
P a,电压表示数U
P b,电压表示数U1
3.表达式：
RX=U1R2/（U-U1）
用电压表测电阻:
(1)
(2)
P a,电压表示数U
P b,电压表示数U1
S闭合时,电压表示数U
S断开时,电压表示数U1
RX=U1R2/（U-U1）
二、用电流表测电阻
R2的最大值已知,电源电压未知.
1.电路图：
二、用电流表测电阻:
1.电路图：
2.简要实验步骤：
P a,电流表示数I1
P b,电流表示数I2
3.由：U=I1RX=I2（RX+R2）
得：RX=I2R2/（I1-I2）
用电流表测电阻:
P a,电流表示数I1
P b,电流表示数I2
(2)
(1)
S闭合时,电流表示数I1
S断开时,电流表示数I2
表达式：RX=I2R2/（I1-I2）
S闭合时,电流表示数I1
S断开时,电流表示数I2
表达式：RX=I2R2/（I1-I2）
(3)
三、若有电阻箱，可用等效法测电阻:
1、电流表
Rx= R0
2、电压表
Rx= R0
U=I1Rx
U=I2(Rx+R0)
I1Rx=I2(Rx+R0)
Rx=
I2R0
I1-I2
利用电源电压不变
U1
U2
利用串联电流相等
Ix=I0
Rx
Ux
=
R0
U0
Rx
U1
=
R0
U2
Rx=
U1R0
U2
只用电压表
U1
U2
U2-U1
利用串联电流相等
Ix=I0
Rx
Ux
=
R0
U0
Rx
U1
=
R0
U2-U1
Rx=
U1R0
U2-U1
