第十四章 内能的利用
九年级全一册
初中物理 （人教版）
第1节 热机

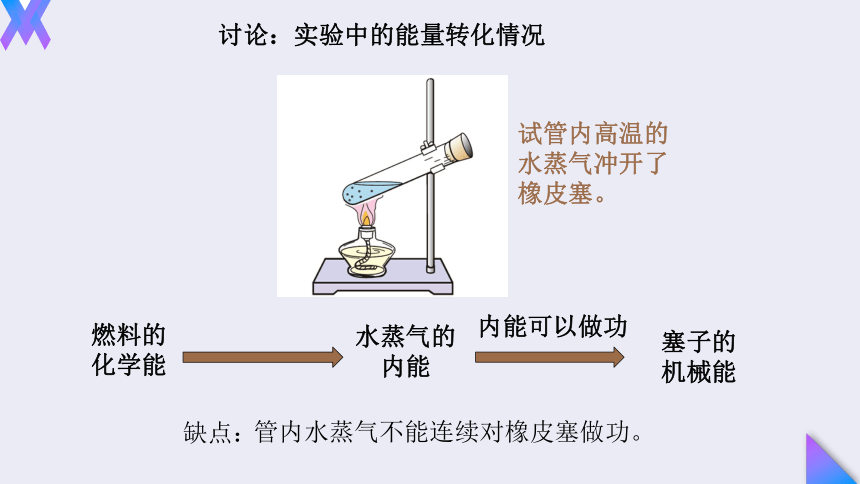

讨论：实验中的能量转化情况
燃料的
化学能
水蒸气的
内能
塞子的机械能
内能可以做功
试管内高温的水蒸气冲开了橡皮塞。
缺点：
管内水蒸气不能连续对橡皮塞做功。

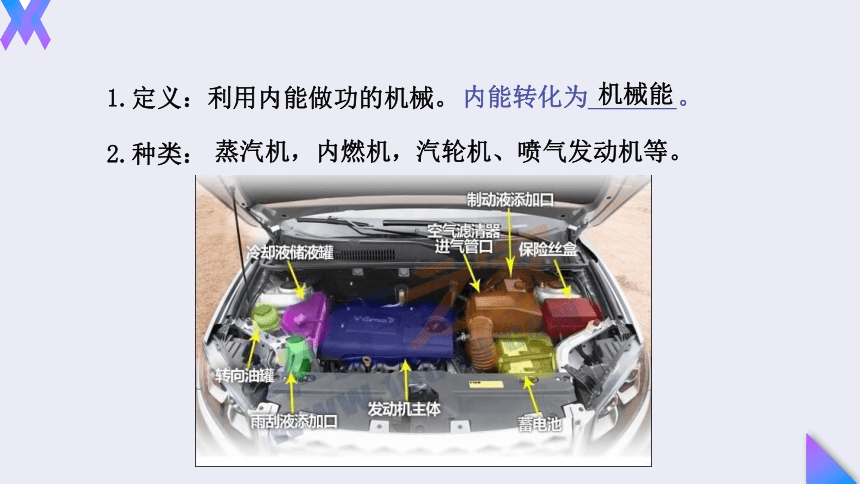

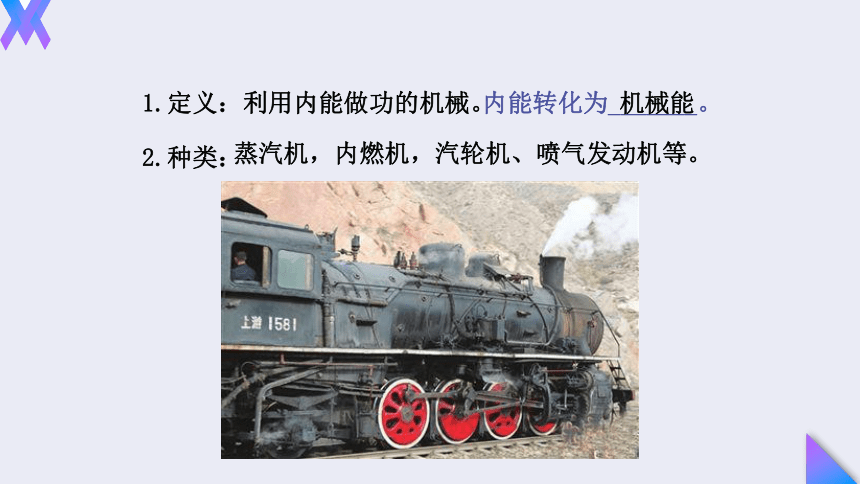

1.定义：利用内能做功的机械。
2.种类：
内能转化为_______。
蒸汽机，内燃机，汽轮机、喷气发动机等。
机械能
1.定义：利用内能做功的机械。
2.种类：
内能转化为_______。
蒸汽机，内燃机，汽轮机、喷气发动机等。
机械能

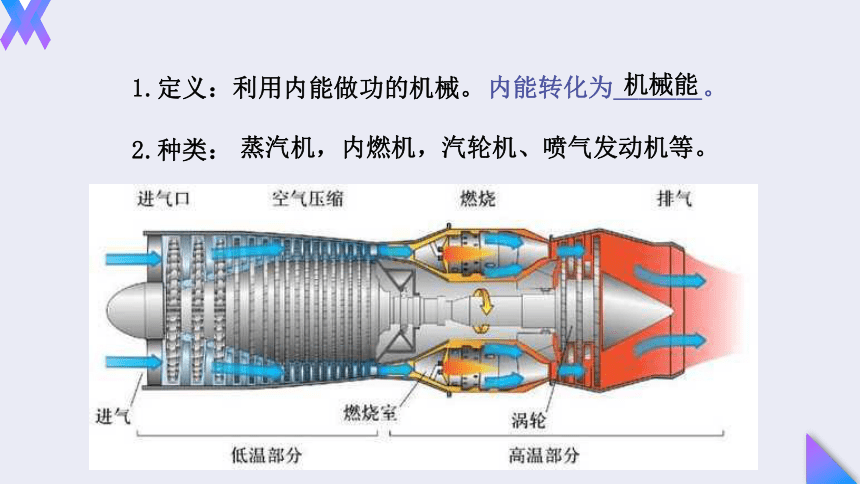

1.定义：利用内能做功的机械。
2.种类：
内能转化为_______。
蒸汽机，内燃机，汽轮机、喷气发动机等。
机械能

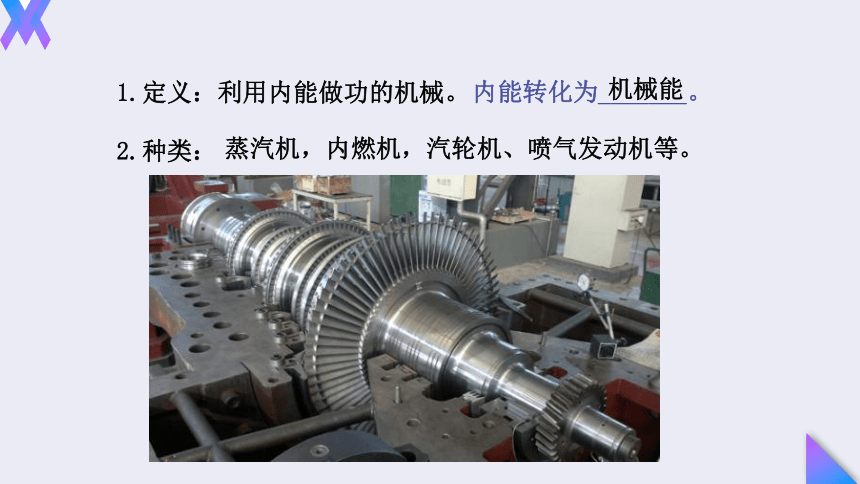

1.定义：利用内能做功的机械。
2.种类：
内能转化为_______。
蒸汽机，内燃机，汽轮机、喷气发动机等。
机械能

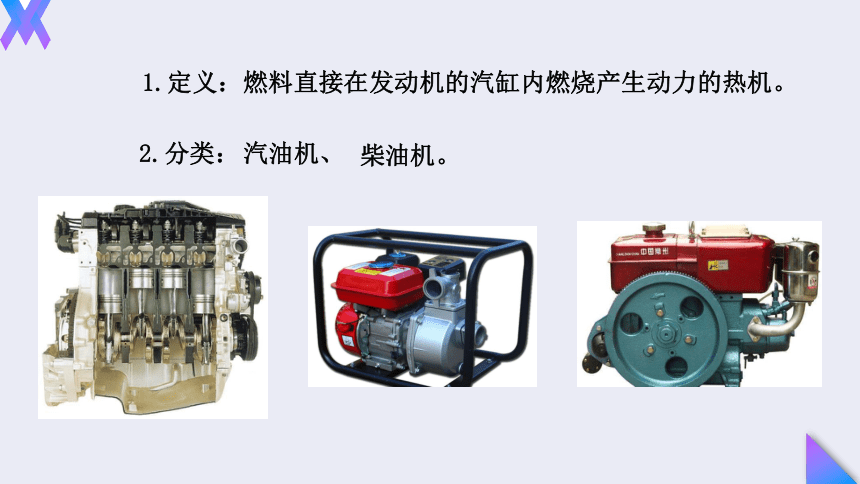

1.定义：燃料直接在发动机的汽缸内燃烧产生动力的热机。
2.分类：
汽油机、
柴油机。
2.冲程：
活塞从汽缸的一端运动到另一端的过程。
3.冲程长，也叫行程 （ L ）：
活塞从汽缸的一端运动到另一端的距离。

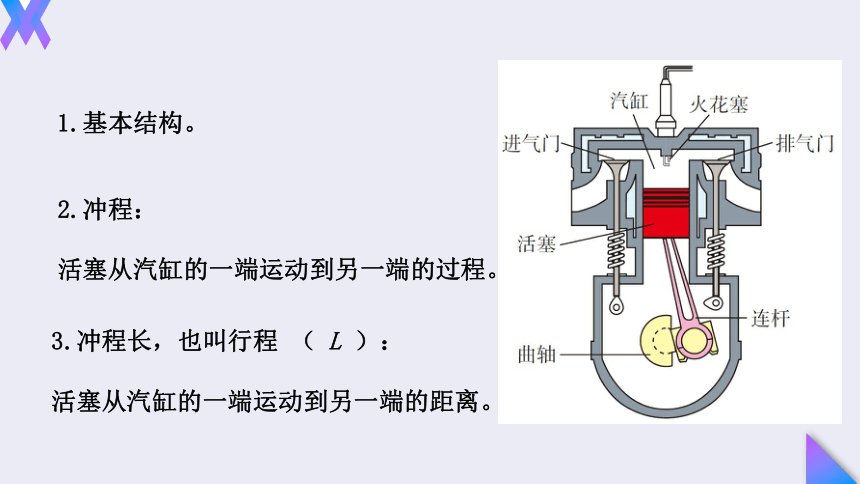

1.基本结构。

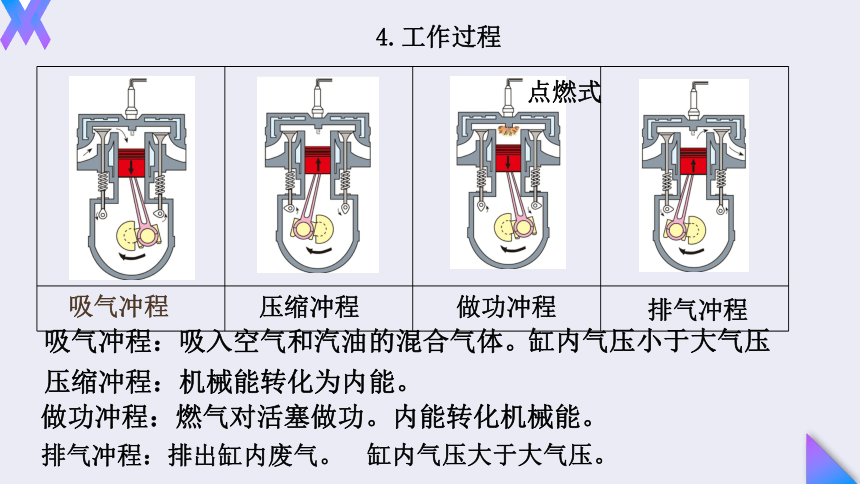

4.工作过程
吸气冲程
压缩冲程
做功冲程
排气冲程
做功冲程：燃气对活塞做功。内能转化机械能。
压缩冲程：机械能转化为内能。
吸气冲程：吸入空气和汽油的混合气体。
点燃式
排气冲程：排出缸内废气。
缸内气压小于大气压
缸内气压大于大气压。
三、汽油机
吸气冲程
压缩冲程
做功冲程
排气冲程
进气门打开
活塞向下运动
两个气门关闭
排气门打开
活塞向上运动
活塞向下运动
活塞向上运动
两个气门关闭
气体进入
气体被压缩
气体产生、膨胀
有气体排出
点燃式
4.工作过程
5.说明：
（1）做功冲程产生动力，使曲轴转动，_________，其他三个冲程都要靠飞轮的_______来完成，且消耗机械能。
举例：
一台单缸四冲程汽油机，飞轮转速是1800r/min，该汽油机每秒钟内完成 个冲程，做功______次。
15
60
（2）1个工作循环，有____个冲程，活塞往复运动_____次，汽油机曲轴转____圈，对外做_____次功。
冲程数=转数×2；做功数=转数÷2
惯性
对外做功
4
2
1
2
五、汽油机和柴油机相同点和不同点
(1)原理：把内能转化为机械能。
(2)四个冲程中只有做功冲程对外做功，其余三个冲程靠惯性完成
(3)1个工作循环，4个冲程，活塞往复运动2次，曲轴转2圈，对外做1次功。【14221】
1.相同点
比较项目 汽油机 柴油机
燃料
构造
吸气冲程
点火方式
输出功率
效率
有火花塞
有喷油嘴
汽油
柴油
吸入汽油和空气的混合气体
只吸入空气
点燃式
压燃式
小
大
低（约22%~27%）
高（约28%~30%）
2.不同点
一、热机
五、汽油机和柴油机相同点和不同点
四、柴油机
三、汽油机
二、内燃机
例1：如图甲、乙所示分别为工作中的四冲程汽油机和柴油机，下列关于汽油机和柴油机的说法正确的是(　　)
A. 此时汽油机处于排气冲程
B. 汽油机的曲轴旋转1圈后处于压缩冲程
C. 柴油机喷油后活塞将向下运动
D. 柴油机是通过点燃的方式引燃燃料的
C
例2：如图所示，小明在试管内装些水，再用橡皮塞塞住管口，用酒精灯将水加热一段时间后，塞子会被水蒸气冲出试管口．关于这一现象，下列说法正确的是(　　)
A. 加热水的过程中是通过做功的方式来改变水的内能
B. 塞子被冲出的过程中将水蒸气的机械能转化为塞子的内能
C. 将塞子冲出后水蒸气的内能增大
D. 塞子被冲出的过程中能量转化与热机的工作原理相同
D
例3：小明观察生活中的一些交通工具的发动机，如飞机的涡扇发动机、卡车的柴油机、摩托车的汽油机等，还有电视上常见的火箭喷气式发动机，这些运载器具的发动机都属于________，这些发动机工作时将燃料燃烧产生的______能转化为________能，在这些发动机中，属于内燃机的是____________________．
热机
内
机械
柴油机、汽油机
例4：四冲程汽油机和柴油机的结构和工作过程都有很多相同点，也有一定区别，下列关于汽油机和柴油机的说法正确的是(　　)
A. 汽油机相较于柴油机更笨重
B. 柴油机和汽油机的汽缸顶部都有一个火花塞
C. 柴油机和汽油机的做功冲程都是将燃料燃烧时产生的内能转化为机械能
D. 压缩冲程中汽油机比柴油机对空气的压缩程度更高
C
THE END
再见
