第十五章 电流和电路
九年级全一册
初中物理 （人教版）
第3节 串联和并联
把两个灯泡都接入电路且都发光，可以有几种接法？
1.定义：用电器依次相连的电路
L1
S
L2
2.特点：
（2）用电器互相影响，不能独立工作。
（3）开关接在任何位置都能控制整个电路。
（1）电流只有一条路径。
（电流流向法）
（取灯法）
串联
L2
L1
S
干路
L1支路
L2支路
干路
L2支路
L1
S
L2
L1支路
干路
干路
L1支路和L1不同。
支路：
分流点
合流点
分流点
合流点

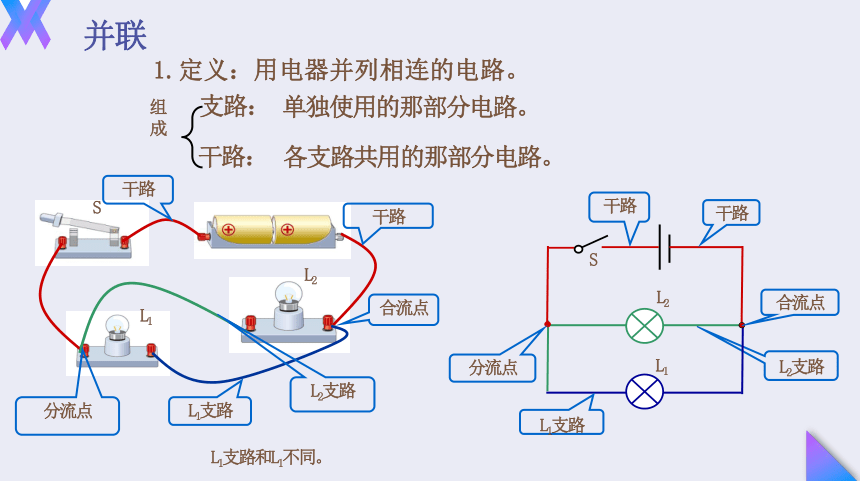

1.定义：用电器并列相连的电路。
干路：
组
成
单独使用的那部分电路。
各支路共用的那部分电路。
并联
（1）有多条电流路径。
干路和任意支路构成一条电流路径。
（3）支路中的开关控制______________，
干路中的开关控制__________。
（2）各支路互不影响，各用电器独立工作。
注意：开关控制所有用电器的电路，可能是串联电路，也可能是并联电路。
（不是任意位置）
2.特点：
（电流流向法）
（取灯法）
开关所在支路
整个电路
3.举例：
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器，
公路上的路灯是并联在电路中的。
1.分析干路、支路条数。
2.以电流流向确定干路和支路中元件的位置。
并作好记录。
3.规范画电路图。
L1
L2
S1
S2
杜绝顺着导线绕
着画电路图！！
分流
合流
要求
合流
分流
1.分析干路、支路条数。
2.以电流流向确定干路和支路中元件的位置。
并作好记录。
3.规范画电路图。
杜绝顺着导线绕
着画电路图！！
分流
合流
1.分析干路、支路条数。
2.以电流流向确定干路和支路中元件的位置。
并作好记录。
3.规范画电路图。
杜绝顺着导线绕
着画电路图！！
连接方式 电流路径 工作特点 开关控制
1个
用电器独立工作互不影响
开关控制整个电路，与位置无关
多个
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
串联电路和并联电路
L2
L1
L2
L1
s
例1：改动一根导线，使S控制L1，并画出改动前后的电路的电路图。
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S
例2：以下四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
L2
L1
S
L3
L2
S
L3
L2
L1
L3
S
S
L2
L1
L3
A
B
C
D
A
L1
例3：指出以下电路的故障；改一根线后成为并联电路；去掉一根导线后成为串联电路？并画出对应的电路图。
L1
L2
L1
L2
L1
L2
L1
L2
L1
L2
例4：指出以下电路的故障；改一根线后成为并联电路；去掉一根导线后成为串联电路？并画出对应的电路图。
