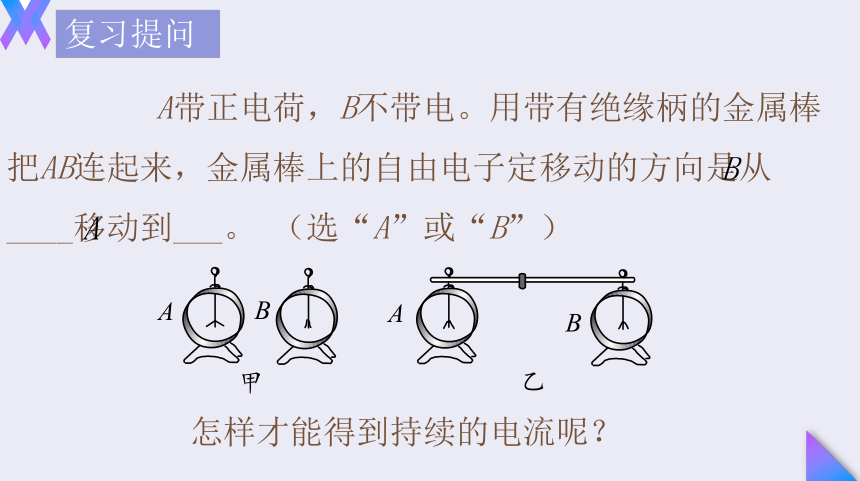

A带正电荷，B不带电。用带有绝缘柄的金属棒把AB连起来，金属棒上的自由电子定移动的方向是从____移动到___。 （选“A”或“B”）
B
A
复习提问
怎样才能得到持续的电流呢？
第十五章 电流和电路
九年级全一册
初中物理 （人教版）
第2节 电流和电路（第一课时）

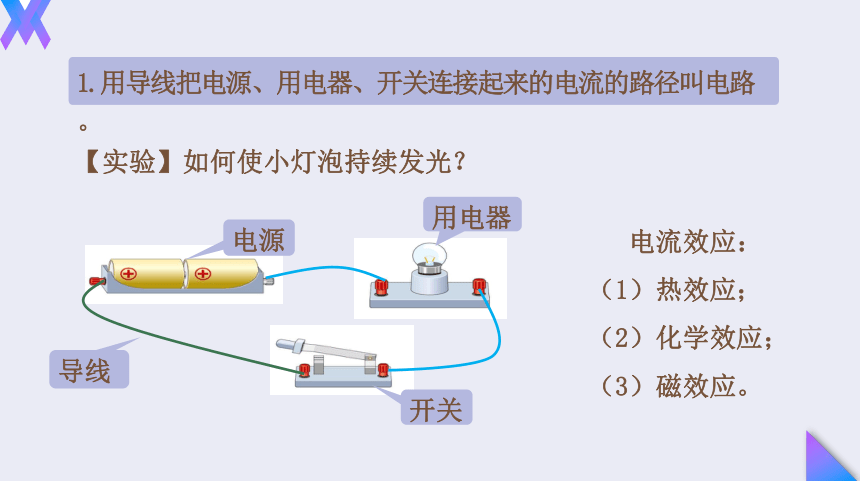

1.用导线把电源、用电器、开关连接起来的电流的路径叫电路。
电源
导线
用电器
开关
【实验】如何使小灯泡持续发光？
电流效应：
（1）热效应；
（2）化学效应；
（3）磁效应。
③把其他形式的能转化为电能。
④在干电池内部用化学的方法不断地在正极聚集正电荷，在负极聚集负电荷，以持续对外供电。
②在电路中提供电能。

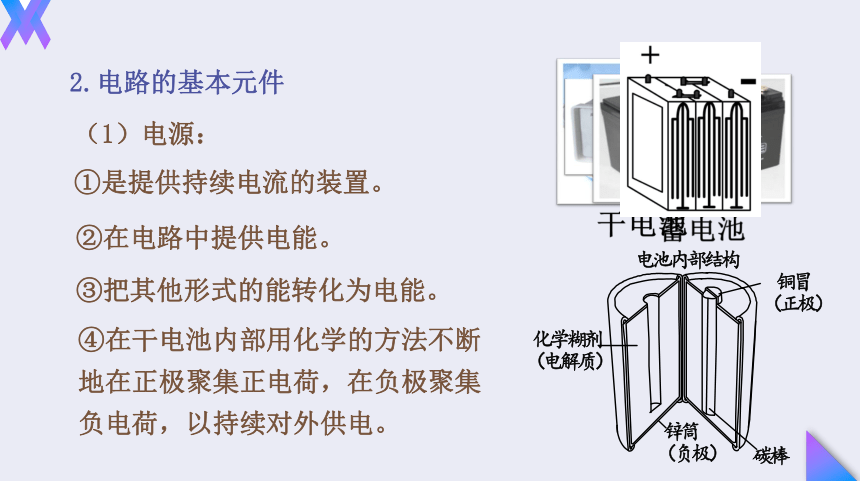

2.电路的基本元件
（1）电源：
①是提供持续电流的装置。

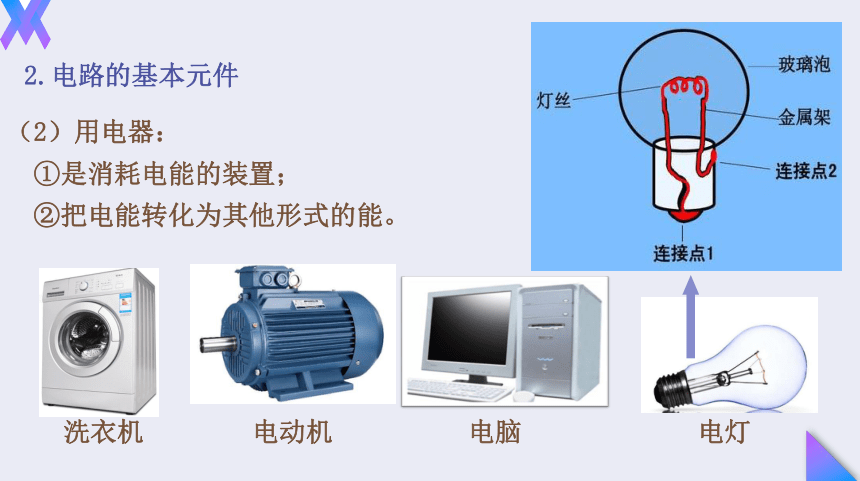

（2）用电器：
①是消耗电能的装置；
②把电能转化为其他形式的能。
洗衣机 电动机 电脑 电灯
电铃
2.电路的基本元件
控制电路通断，有闭合、断开两种状态。
声控开关

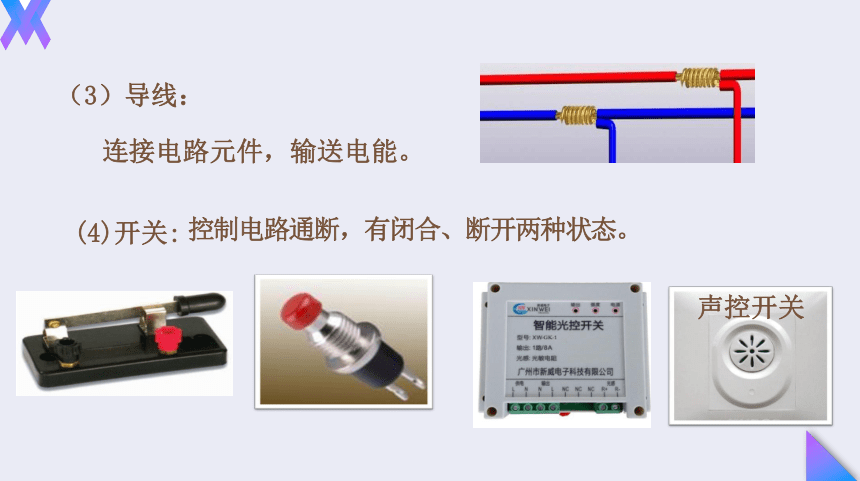

（3）导线：
(4)开关:
连接电路元件，输送电能。

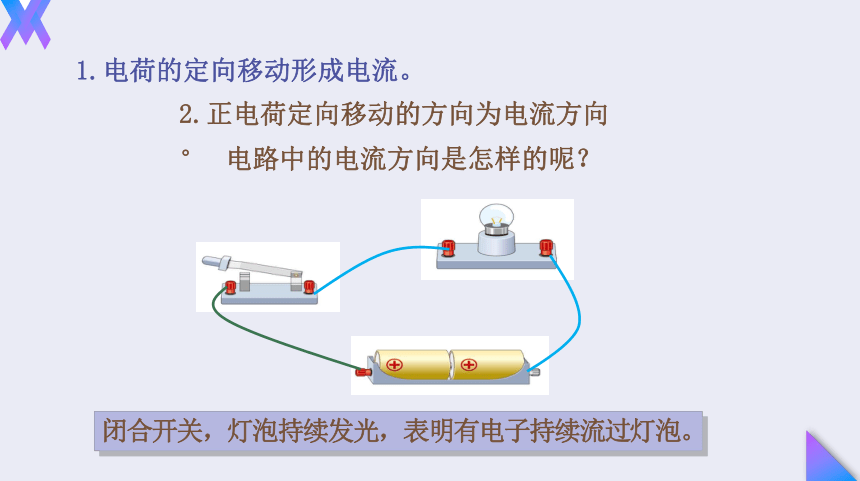

1.电荷的定向移动形成电流。
闭合开关，灯泡持续发光，表明有电子持续流过灯泡。
2.正电荷定向移动的方向为电流方向。
电路中的电流方向是怎样的呢？
发光
不发光
I
I
正极
负极

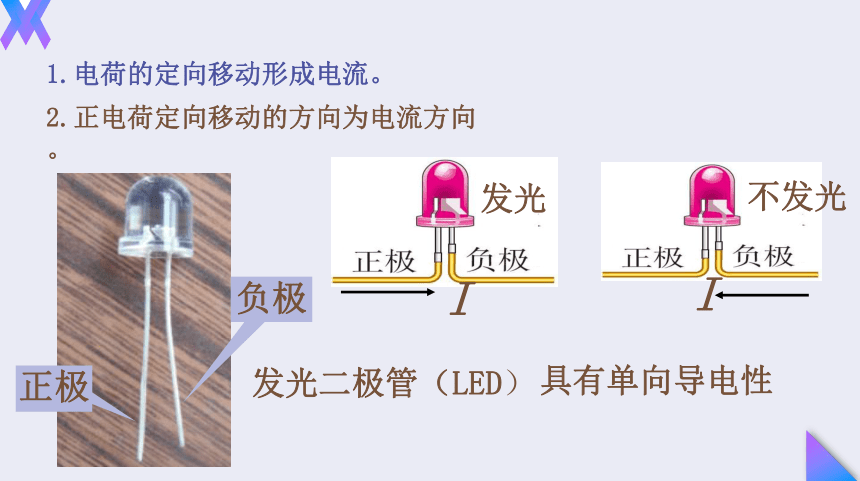

发光二极管（LED）
具有单向导电性
1.电荷的定向移动形成电流。
2.正电荷定向移动的方向为电流方向。

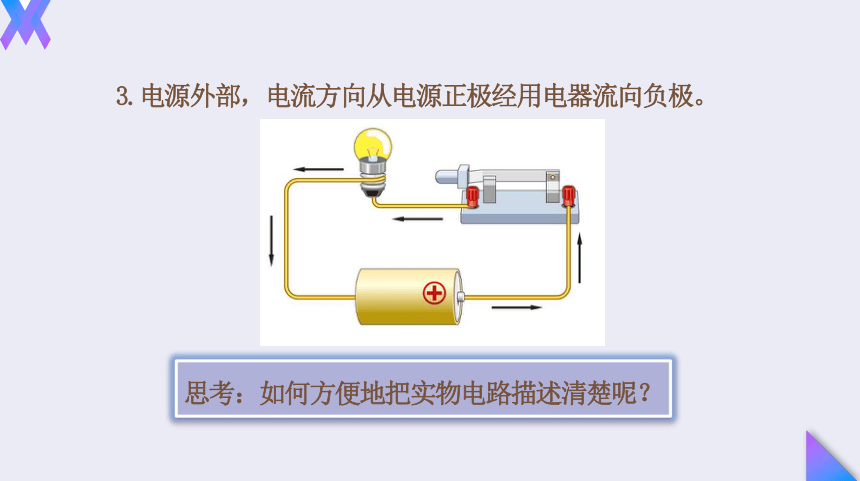

3.电源外部，电流方向从电源正极经用电器流向负极。
思考：如何方便地把实物电路描述清楚呢？

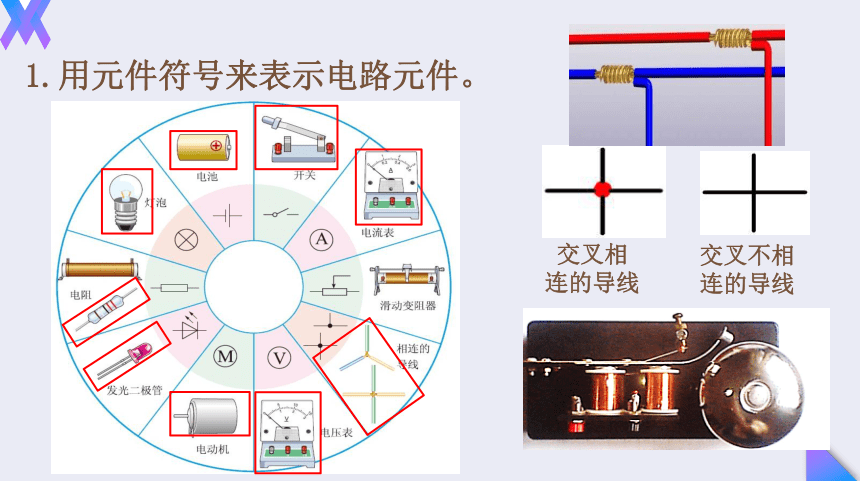

1.用元件符号来表示电路元件。
交叉相
连的导线
交叉不相
连的导线

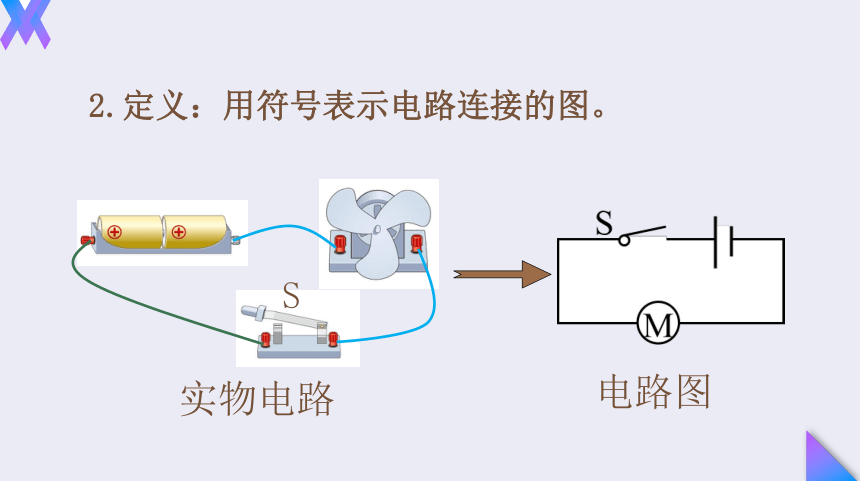

2.定义：用符号表示电路连接的图。
实物电路
电路图
S
（2）以电流流向确定元件位置。

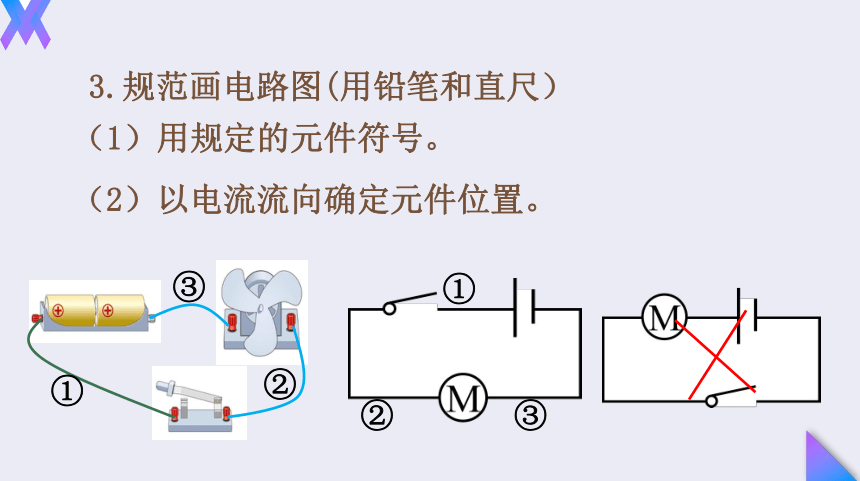

3.规范画电路图(用铅笔和直尺）
（1）用规定的元件符号。
①
①
②
②
③
③
（2）以电流流向确定元件位置。
3.规范画电路图(用铅笔和直尺）
（1）用规定的元件符号。
（3）连线（导线）横平竖直，呈方形。
（4）符号不画在拐角处。
（5）线段中间不要有断点。
例1、实验课上，小明在实验室使用电路元件分别连接了许多电路，其中电路完整的是(　　)
B
例2、如图所示，闭合开关后电池、开关、蜂鸣器与导线形成闭合回路，有电流持续通过蜂鸣器，蜂鸣器发声，蜂鸣器中有持续电流通过的条件是(　　)
A. 回路中有电池
B. 回路中有导线
C. 回路中有电池且开关是闭合的
D. 回路中有开关
C
例3、如图所示是一款可以进行反向无线充电的智能手机(下方手机)，在其他手机或智能手表没电时，可以用该手机给它们充电．在用无线充电器给该手机充电时，该手机相当于____________；该手机给智能手表充电时，该手机为____________(均选填“用电器”或“电源”)．
用电器　
电源
第十五章 电流和电阻
九年级全一册
第2节 电流和电路（第二课时）
初中物理 （人教版）
复习：画出下列各电路元件的元件符号。
元件
实物
元件
符号
元件
实物
元件
符号
元件
实物
元件
符号
交叉
相连
交叉
不相连
请画出以下电路的电路图。
M
（1）用规定的元件符号
（2）以电流的方向确定元件的位置。
（3）连线横平竖直，呈方形
（4）符号不要画在拐角处
（5）线段中间不能有断点
1、通路：处处连通的电路，电路中有电流。
（1）电源短路：导线直接接在电源两极，会有很大的电流通过电源，可能把电源损坏。
（是绝不允许的）
2、短路
（2）用电器短路：
被短路的用电器中没有电流通过，该用电器不会损坏。
2、短路
短路就是电流少经过了一些用电器回到电源负极。
导线连在用电器两端。
（1）电源短路：导线直接接在电源两极，会有很大的电流通过电源，可能把电源损坏。
（是绝不允许的）
3、断路（开路）：断开的电路，电路中没有电流。
开关断开、接触不良、
用电器损坏等都是断路。
(2)电路必须闭合（通路）。
有持续电流的条件：
(1)有电源；
通路
断路
短路
丁
甲
丙
乙
4、连接电路要求：
（1）断开开关，电路检查无误后再闭合开关。
（2）导线接在接线柱上。
（3）常以电流方向的顺序连接元件。
（4）先连串联部分，再连并联部分。
电流
电路图
短路
电路
通路
断路
方向
含义
例1、如图所示为小丽设计的电子门铃的实物电路，门铃上的按钮相当于电路的开关，按下按钮，门铃上的指示灯发光并且发出声音示意有人敲门，下列电路图中和实物电路原理相同的是(　　)
D
例2、办公室的打卡机可以通过指纹开关S1或密码开关S2来实现打卡，打卡成功后指示灯亮，并且会播报“谢谢”，则下列简化电路图符合要求的是(　　)
C
例3、如图为小明在实验课上连接的实物电路．
(1)闭合开关后会出现________(选填“短路”或“断路”)故障，若想要保证电路安全且能使小灯泡发光，只需将图中____导线移除．
(2)正确移除导线后，闭合开关，灯泡不发光，按压下灯泡，灯泡发光，则电路出现的是________(选填“断路”或“短路”)故障．
短路
b
断路
例4、小明晚上骑电动车回家，他先用钥匙开关启动电动车，骑行了一段路程后发现晚上能见度较低，为避免发生交通事故，小明按下照明开关打开照明灯，如图所示为模拟电动车工作原理的实物电路，下列说法正确的是(　　)
A. S1是照明灯开关
B. S2是钥匙开关
C. S1控制整个电路
D. 只闭合S2照明灯能发光
C
例5、 如图所示电路中，开关S可以与1、2、3三个触点接通构成不同的电路，闭合开关S1、开关S接通不同的触点，下列说法正确的是(　　)
A. S接通触点1，小灯泡乙不发光
B. S接通触点2，电路是通路
C. S接通触点3，小灯泡甲中没有电流流过
D. 若S1断开，S任接一触点，电路中两小灯泡均发光
B
例6、如图所示电路，闭合开关，小灯泡L1、L2发光，过一会儿小灯泡L1、L2都熄灭，某同学用一根导线接在灯泡L1两端，两灯均不发光，将导线接在灯泡L2两端，灯泡L1发光，若只有灯泡发生故障，则故障是________________．
灯泡L2断路　
例7、请根据如图甲所示电路图，将图乙中的实物电路连接完整．
例8、小明想设计一个玩具电动车的电路，其中两个开关分别控制小车的前进与灯光的亮灭，请你根据要求将下列电路图连接完整．
