平面镜---光滑平整的表面

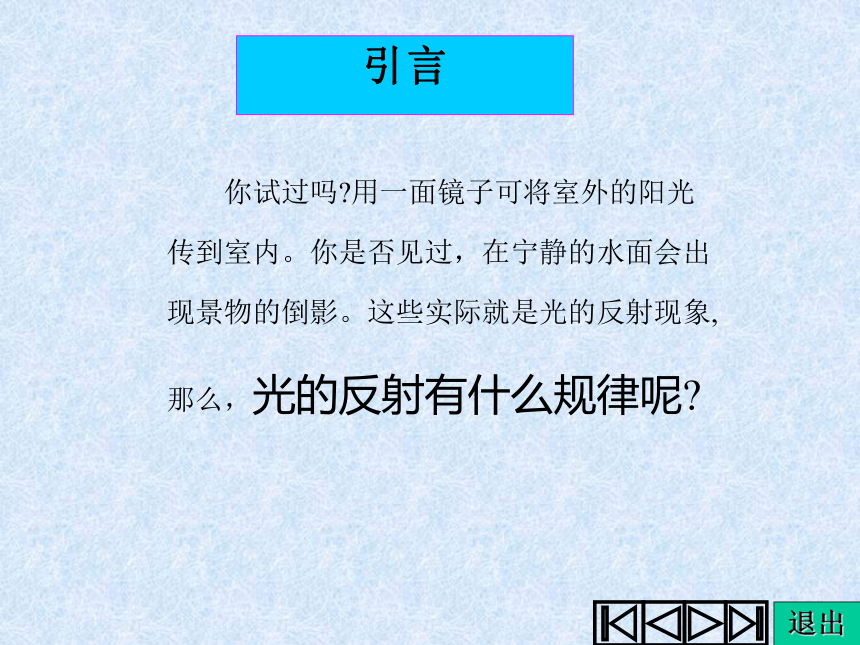

你试过吗 用一面镜子可将室外的阳光
传到室内。你是否见过，在宁静的水面会出
现景物的倒影。这些实际就是光的反射现象,
那么，光的反射有什么规律呢
引言
退出
一、生活中光的反射
从水中可以看到印度泰姬陵的完美的镜像
一窄束强光沿直线传播,直到它触及这只手， 然后光线被反射离开手，沿另一方向传播
退出

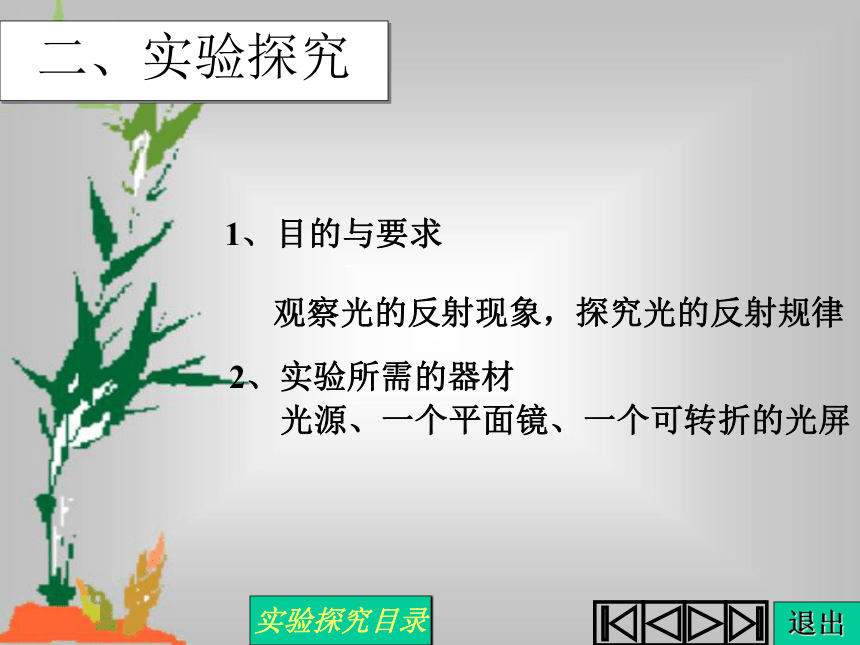

二、实验探究
观察光的反射现象，探究光的反射规律
2、实验所需的器材
1、目的与要求
光源、一个平面镜、一个可转折的光屏
退出
实验探究目录

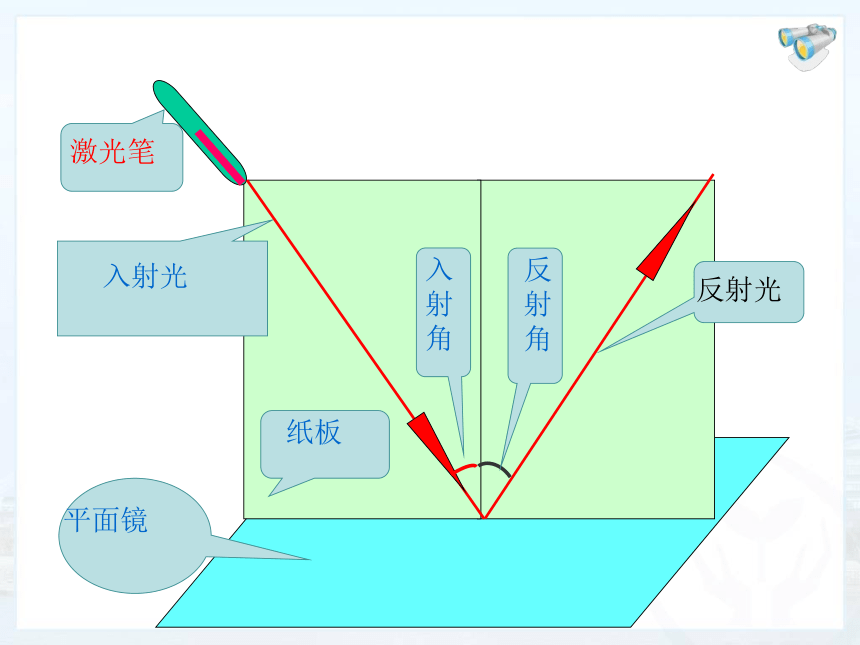

实验装置

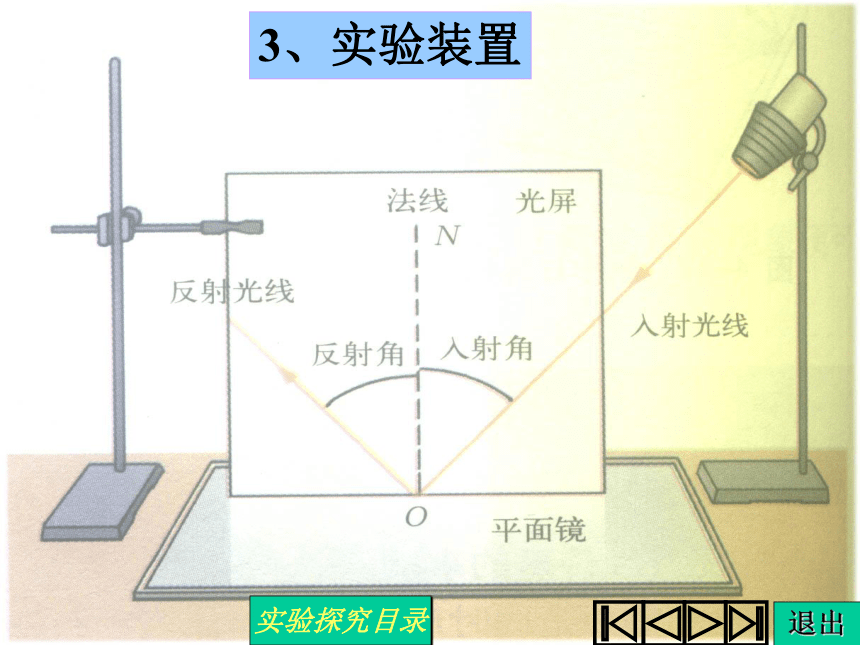

3、实验装置
退出
实验探究目录
平面镜
纸板
激光笔
入射光
反射光
入射角
反射角
生活中光的反射

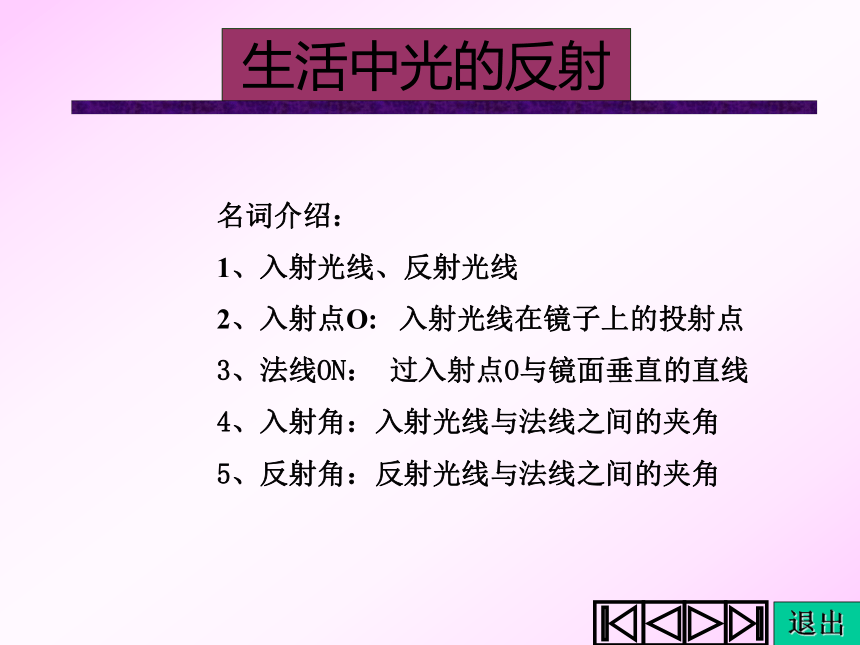

名词介绍：
1、入射光线、反射光线
2、入射点O: 入射光线在镜子上的投射点
3、法线ON： 过入射点O与镜面垂直的直线
4、入射角：入射光线与法线之间的夹角
5、反射角：反射光线与法线之间的夹角
生活中光的反射
退出
内容与步骤

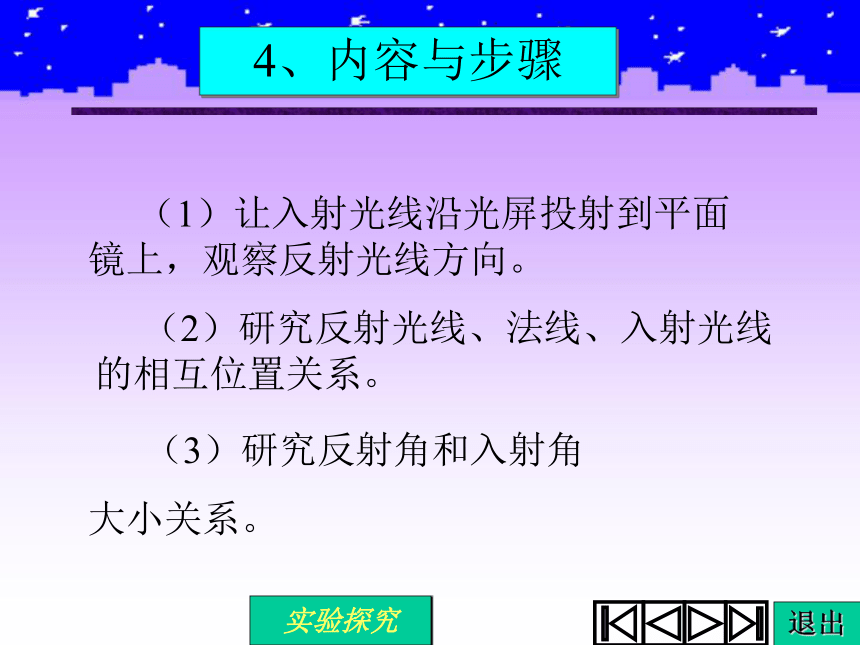

4、内容与步骤
（3）研究反射角和入射角
大小关系。
（1）让入射光线沿光屏投射到平面镜上，观察反射光线方向。
（2）研究反射光线、法线、入射光线的相互位置关系。
退出
实验探究
实验过程分析
O
法线N
入射角
反射角
入射光线
反射光线
5、实验过程分析：
退出
实验探究目录

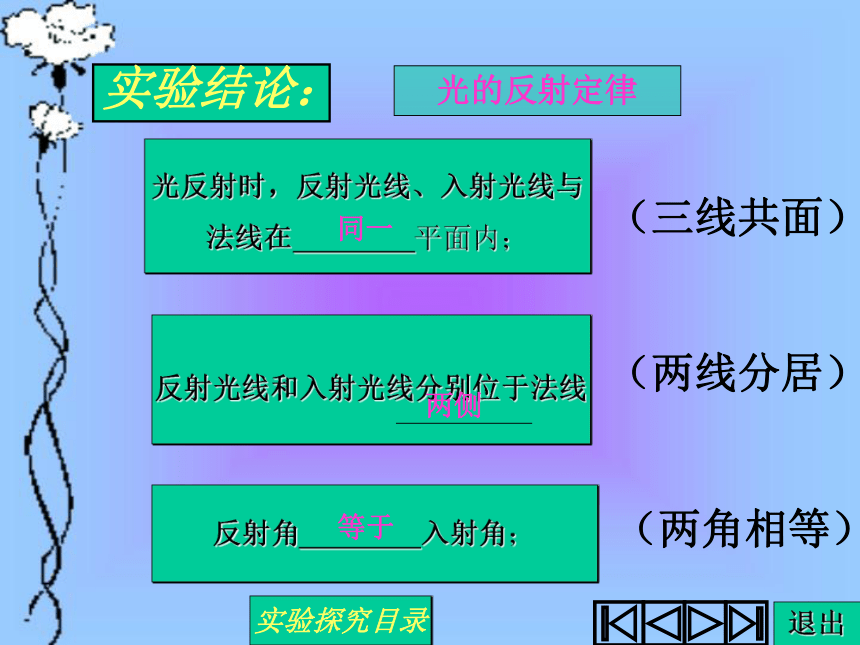

实验结论
光反射时，反射光线、入射光线与法线在 平面内；
反射光线和入射光线分别位于法线
反射角 入射角；
同一
两侧
等于
实验结论：
光的反射定律
退出
实验探究目录
（三线共面）
（两线分居）
（两角相等）

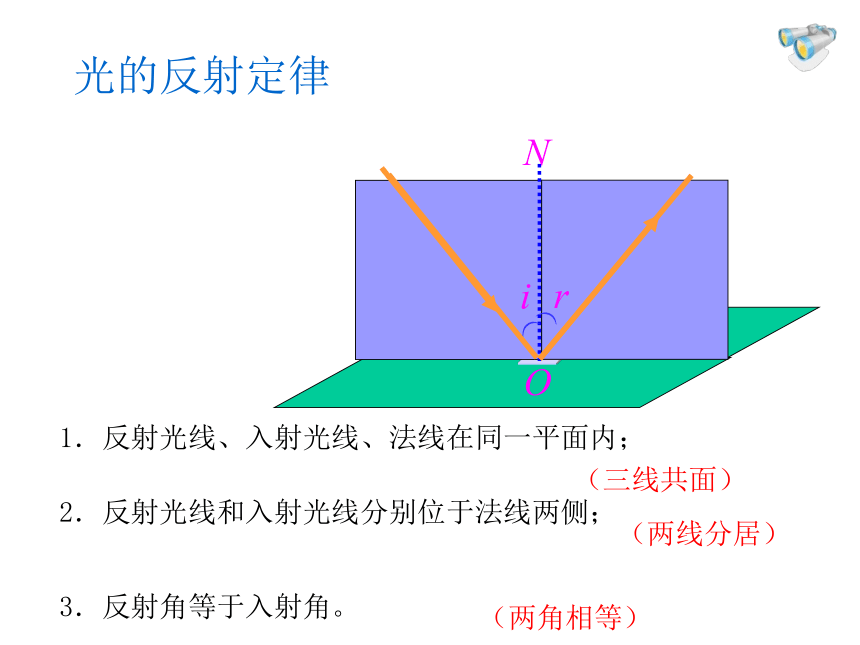

1．反射光线、入射光线、法线在同一平面内；
2．反射光线和入射光线分别位于法线两侧；
3．反射角等于入射角。
（三线共面）
（两线分居）
（两角相等）
）
）
光的反射定律
O
N
i
r
作图步骤
1、作法线
2、根据光的反射定律作出反射光线
注意可以用圆规或量角器等工具作出反射角等于入射角
光学作图
已知图中入射光线，请画出反射光线。
步骤：
　　1．先在反射面上标出入射点O；
　　2．过入射点画出反射面的垂线ON，即法线；
　　3．根据光的反射定律，反射角等于入射角画出反射光线。
O
N
O
试一试 做一做
o
探究：光线沿反射光线入射，会怎样出射？
你的猜想：……
进行探究，现象是：……
结论：反射时光路是可逆的。
三、探究光路可逆
　　你从平面镜看见别人的眼睛时，别人也同时可以从平面镜里看见你的眼睛。你信吗？说说你的道理。
试一试 做一做
四、镜面反射和漫反射
　　让一束阳光斜射到平面镜，反射到墙上，观察到的现象是……
　　对比平面镜和白纸表面，发现……
　　在平面镜上蒙一张白纸，重做实验，观察到的现象是……
四、镜面反射和漫反射
漫反射
漫面反射遵循光的反射定律
漫反射
漫面反射光路
退出
但一般物体表面往往都比较粗糙，平行光经反射后，反射光不再平行，而是射向各个方向，这种反射叫做漫反射(diffuse reflection)。
镜面反射
镜面反射
一束一束平行光投射到物体的光滑表面，如镜面或平静的水面，其反射光束仍然是平行的，这种反射叫做镜面反射(mirror reflection)。[
镜面反射光路
镜面反射光路遵循光的反射定律
退出
　　3．镜面反射遵从光的反射定律，漫反射不遵从反射定律。
　　1．平行光束经平面镜反射后，仍然是平行光束。　　　　
　　2．漫反射中入射的平行光束经反射后，不再是平行光束。
判断正误：
电视遥控器可利用反射遥控
光的反射应用
光污染
建筑物的玻璃幕墙造成的光污染
电焊光和激光造成的光污染
潜望镜
知识方面：
科学方法的体验：
探究过程：
猜想假设
实验 验证
提出问题
得出结论
小 结
镜面反射和漫反射
光的反射定律
反射时光路可逆
练习一
1．请你在图4-21中分别标出入射光线、反射光线、法线、入射角、反射角。图中的反射角二 。
60
O
入射角
反射角
入射光线
反射光线
法线ON
练习
退出
练习二
2．一只小猫正在平面镜前欣赏自己的全身像(图4-22)。此时它所看到的全身像应是图中的哪一个 ( )
图4—22 小猫及其所成的像
A
B
C
D
C
练习
退出
练习四
4．电视机的遥控器可以发射一种不可见光，叫做红外线，用它来传递信息，实现对电视机的控制，不把遥控器对准电视机的控制窗口，按一下按钮，有时也可以控制电视机，如图所示，这是利用（ ）
A. 光的直线传播原理。
B. 光的反射原理。
C. 光的折射原理。
D. 光路可逆性原理。
请提问
1、有绝对光滑的表面吗 从镜面反射到漫反射有清晰的界限吗？
B
练习
退出
目录
引言
教学要求
生活中光的反射现象例子
实验探究
相关名词介绍：
镜面反射现象
漫反射现象
镜面反射光路
漫反射光路
想一想
练习(一) (二) (三) (四)
目录
实验装置
内容与步骤
实验结论
实验录象
退出
目的 器材
练习
实 验 探 究
实验探究
教学要求
1、通过实验认识光的反射定律，能从众多 的光现象中辩识出光的反射现象
2、在实验探究中理解平面镜成像的特点。
3、在实验探究中能主动操作，能用自己的语言对实验现象做出总结。
4、能在实际中应用光的反射现象和平面镜成像特点
