周周测四(第十五章)
(时间：45分钟　满分：100分　姓名：________)
一、单项选择题(每小题5分，共40分)

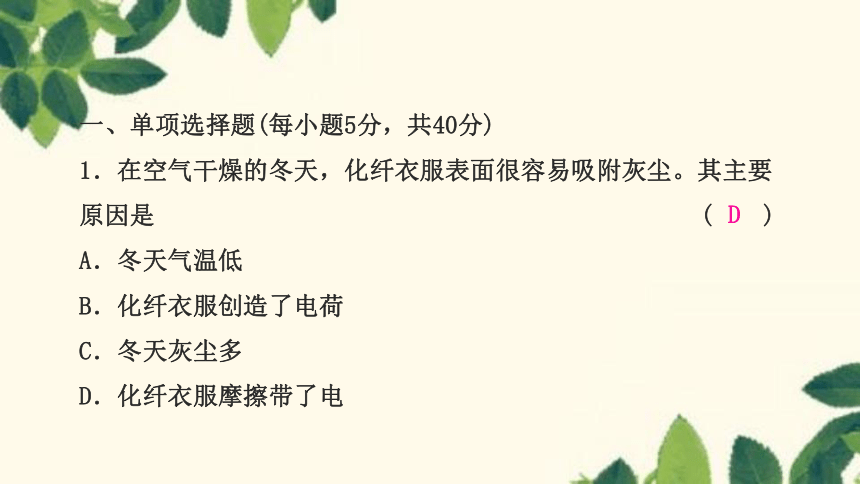

1．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。其主要原因是 (　　)
A．冬天气温低
B．化纤衣服创造了电荷
C．冬天灰尘多
D．化纤衣服摩擦带了电
D

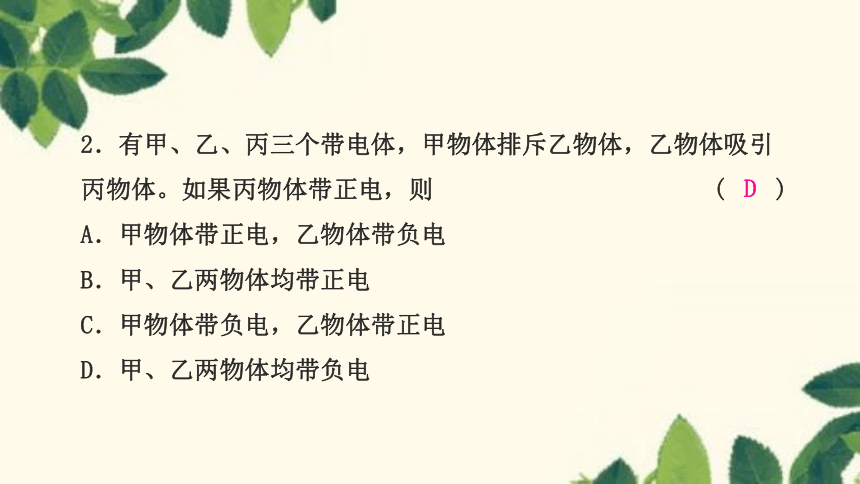

2．有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则 (　　)
A．甲物体带正电，乙物体带负电
B．甲、乙两物体均带正电
C．甲物体带负电，乙物体带正电
D．甲、乙两物体均带负电
D

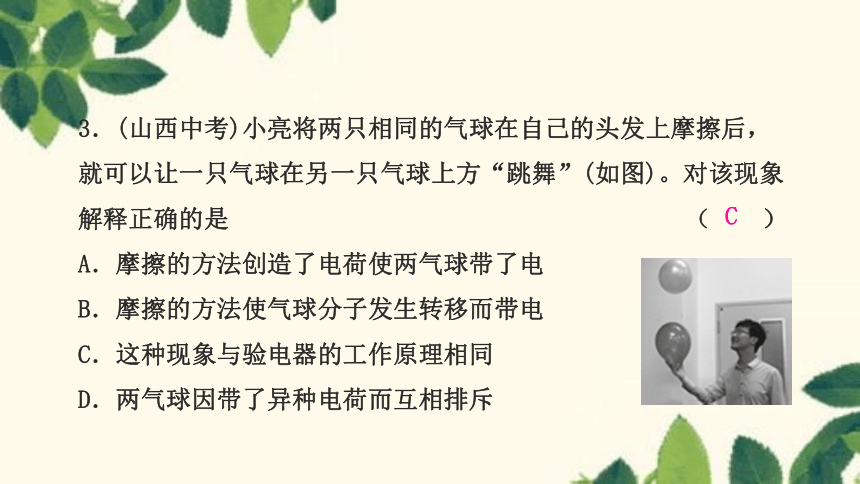

3．(山西中考)小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图)。对该现象解释正确的是 （ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
C

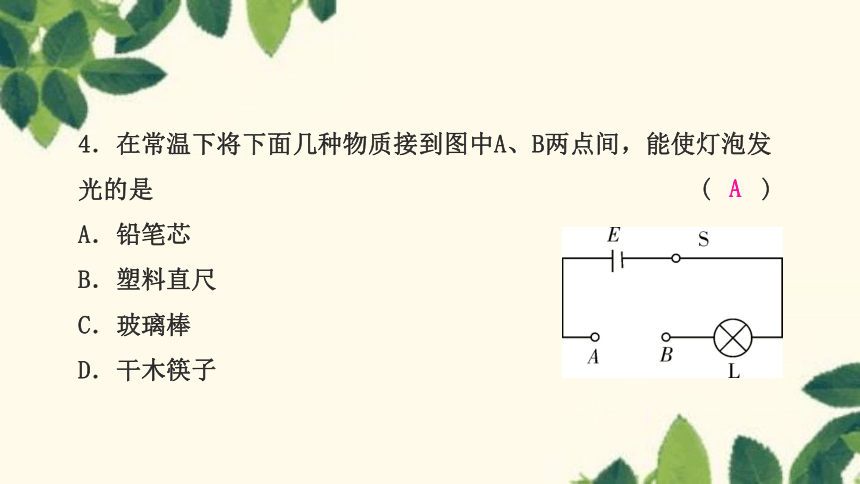

4．在常温下将下面几种物质接到图中A、B两点间，能使灯泡发光的是 (　　)
A．铅笔芯
B．塑料直尺
C．玻璃棒
D．干木筷子
A

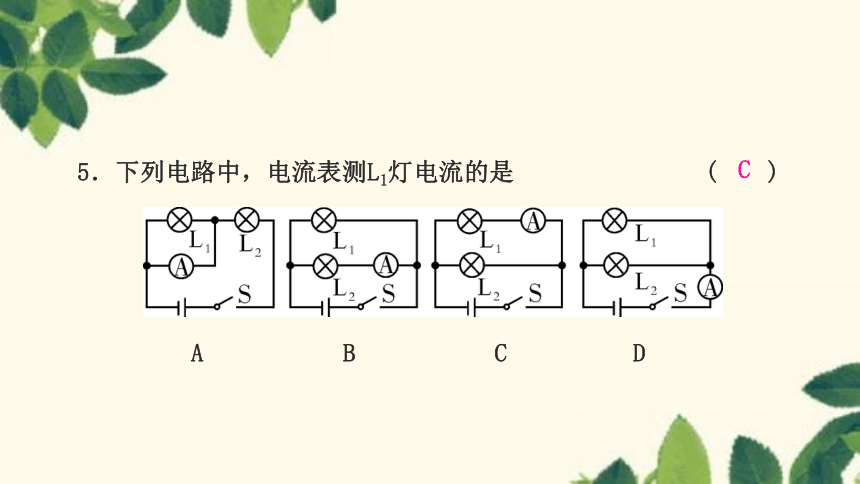

5．下列电路中，电流表测L1灯电流的是 (　　)
　 　
A　　　 　 B　　 　　 C　　　　　D
C

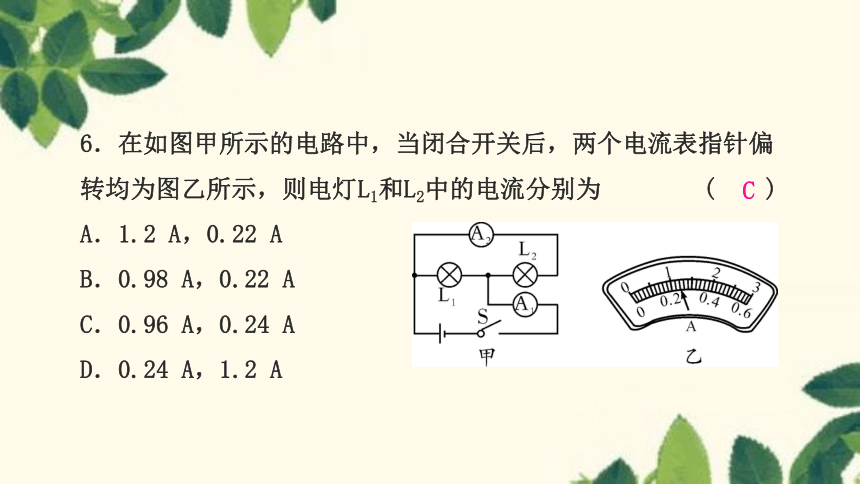

6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L1和L2中的电流分别为 (　　)
A．1.2 A，0.22 A
B．0.98 A，0.22 A
C．0.96 A，0.24 A
D．0.24 A，1.2 A
C

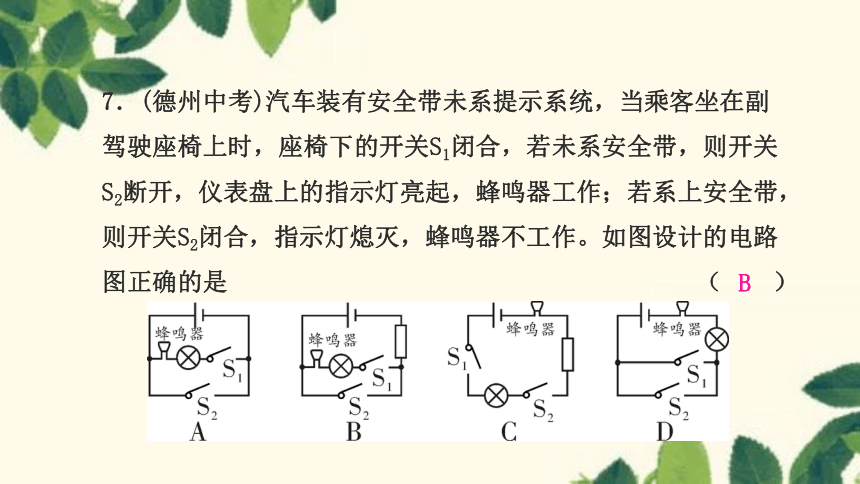

7．(德州中考)汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。如图设计的电路图正确的是 （ ）
B

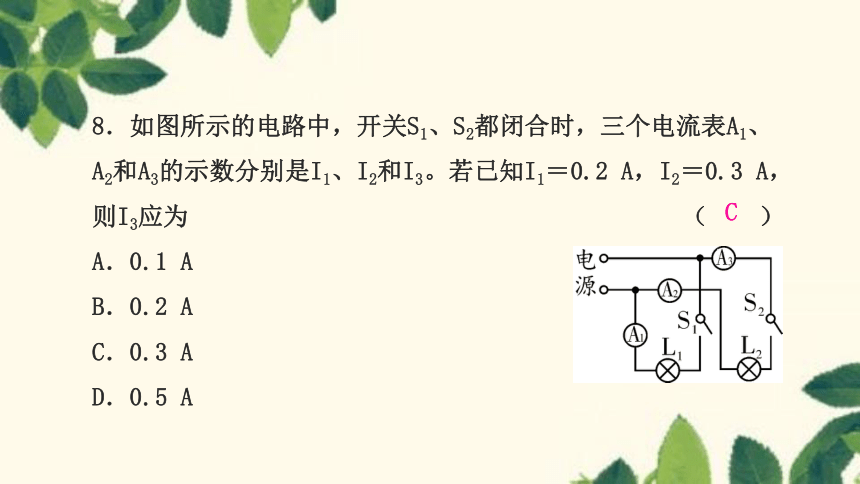

8．如图所示的电路中，开关S1、S2都闭合时，三个电流表A1、A2和A3的示数分别是I1、I2和I3。若已知I1＝0.2 A，I2＝0.3 A，则I3应为 （ ）
A．0.1 A
B．0.2 A
C．0.3 A
D．0.5 A
C
二、填空题(每空2分，共22分)
9．用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为_______(选填“同种”或“异种”)电荷相互排斥。
同种
10．如图所示，将一根针插在绝缘底座上，把折成“V”字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，这表明：带电物体能______轻小物体，力可以改变物体的___________。将塑料棒取走，铝箔条由于_______不能立即停止运动。
吸引
运动状态
惯性
11．如图所示的电路中，若要L1、L2串联，则应闭合开关____，断开开关________；若要L1和L2并联，则应闭合开关________，断开开关S2；若同时闭合S1、S2和S3，此时电路_______。
S2
S1、S3
S1、S3
短路
12．如图所示的电路，开关闭合时电流表甲测量的是通过____(选填“L1”“L2”或“L1和L2”)的电流，电流表乙测量的是通过________(选填“L1”“L2”或“L1和L2”)的电流。L1和L2两只灯泡是_______ (选填“串联”或“并联”)关系。
L2
L1和L2
并联
三、作图与简答题(每小题6分，共12分)
13．如图所示，只需改变一根导线的连接方法，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上画“×”，再画出改接的导线，并在图示的虚线框内画出对应的电路图。
14．有一天，小芳的弟弟问她，他穿在身上的化纤材料的衣服经常会吸附在身体上是什么原因。小芳利用所掌握的知识向弟弟解释了这一现象，弟弟很高兴。请你说出小芳是怎样向弟弟解释这一现象的。
答：人体与化纤衣服相互摩擦，摩擦起电后，人体与衣服带有异种电荷，根据电荷间相互作用规律可知，异种电荷相互吸引，所以人体和衣服会吸附在一起。
四、实验与探究题(12分)
15．探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)电流表应_______(选填“串联”或“并联”)在被测电路中。若要测量干路电流，则电流表应接在甲图中的____点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_________________________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为______A。
串联
C
电流表的正负接线柱接反
0.2
(3)小亮同学实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：
①__________________________；
②______________________________。
灯泡的规格应选择不同的
应进行多次实验归纳总结结论
五、计算应用题(14分)
16．如图所示电路中，电流表A1的读数为0.18A，电流表A2的读数为0.32 A，通过灯泡L3的电流I3为0.15A。问：
(1)通过L1和L2的电流I1、I2分别是多大？
(2)电流表A3的读数是多少？
解：(1)电流表A1测L1的电流，A2测L1、L2并联时的总电流。
所以I1＝0.18 A，I2＝I－I1＝0.32 A－0.18 A＝0.14 A
(2)A3测L1、L2、L3并联的总电流，
所以I总＝I1＋I2＋I3＝0.18 A＋0.14 A＋0.15 A＝0.47 A
