周周测九(第十七章)
(时间：45分钟　满分：100分　姓名：________)
一、单项选择题(每小题5分，共35分)
1．下列几组电阻并联后，等效阻值最小的一组是 (　　)
A．30 Ω和15 Ω
B．20 Ω和25 Ω
C．10 Ω和35 Ω
D．5 Ω和40 Ω
D

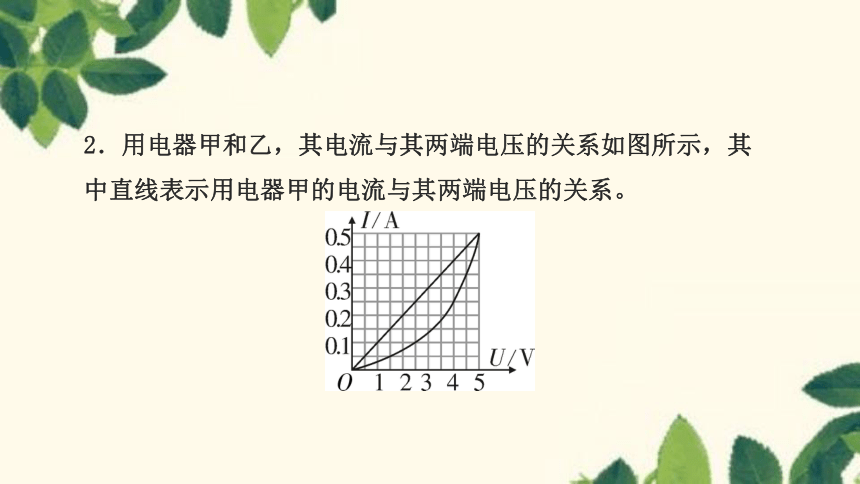

2．用电器甲和乙，其电流与其两端电压的关系如图所示，其中直线表示用电器甲的电流与其两端电压的关系。

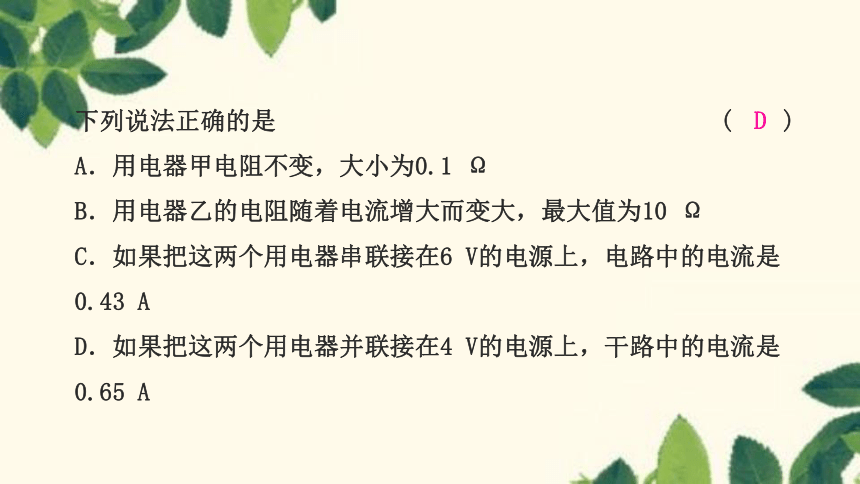

下列说法正确的是 ( )
A．用电器甲电阻不变，大小为0.1 Ω
B．用电器乙的电阻随着电流增大而变大，最大值为10 Ω
C．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 A
D．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A
D

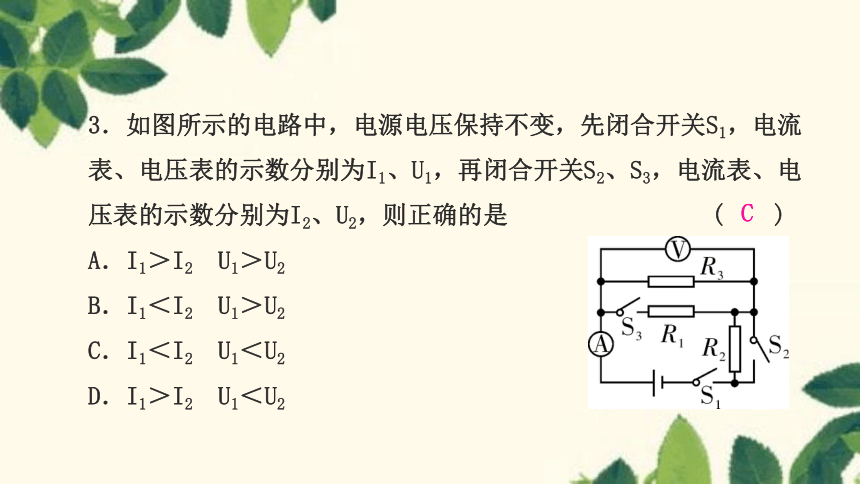

3．如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表、电压表的示数分别为I2、U2，则正确的是 (　　)
A．I1＞I2　U1＞U2
B．I1＜I2　U1＞U2
C．I1＜I2　U1＜U2
D．I1＞I2　U1＜U2
C

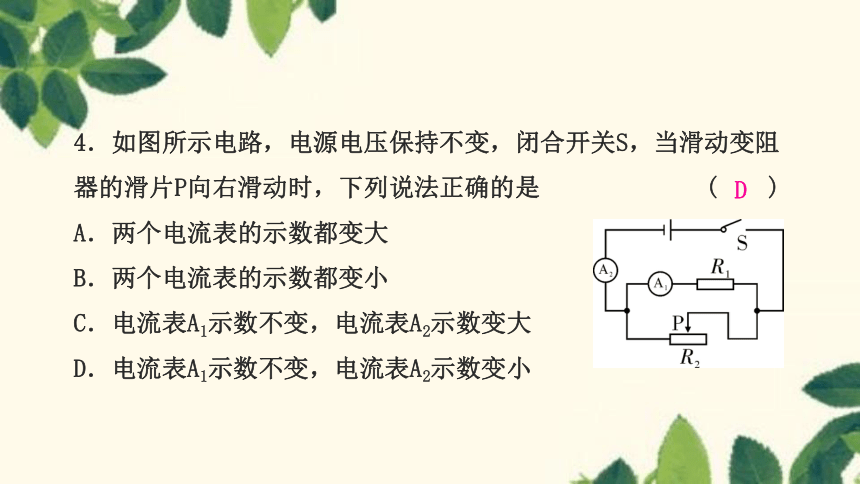

4．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是 (　　)
A．两个电流表的示数都变大
B．两个电流表的示数都变小
C．电流表A1示数不变，电流表A2示数变大
D．电流表A1示数不变，电流表A2示数变小
D

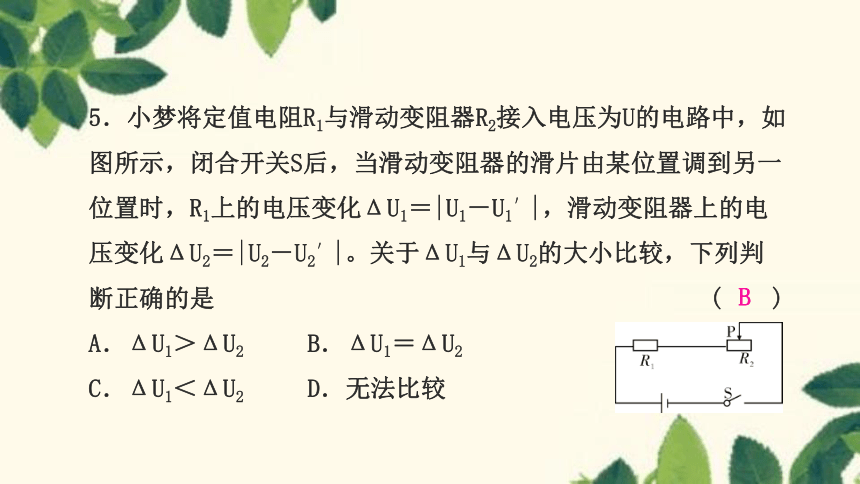

5．小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S后，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化ΔU1＝|U1－U1′|，滑动变阻器上的电压变化ΔU2＝|U2－U2′|。关于ΔU1与ΔU2的大小比较，下列判断正确的是 (　　)
A．ΔU1＞ΔU2 B．ΔU1＝ΔU2
C．ΔU1＜ΔU2 D．无法比较
B

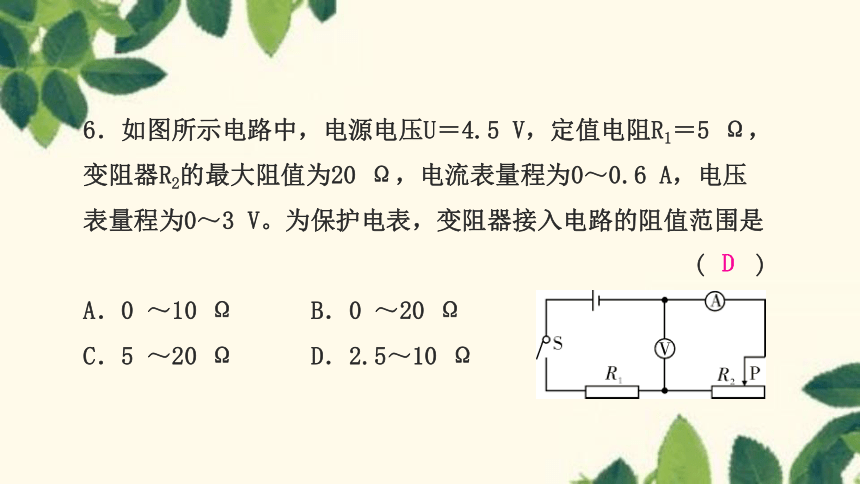

6．如图所示电路中，电源电压U＝4.5 V，定值电阻R1＝5 Ω，变阻器R2的最大阻值为20 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V。为保护电表，变阻器接入电路的阻值范围是
(　　)
A．0 ～10 Ω B．0 ～20 Ω
C．5 ～20 Ω D．2.5～10 Ω
D

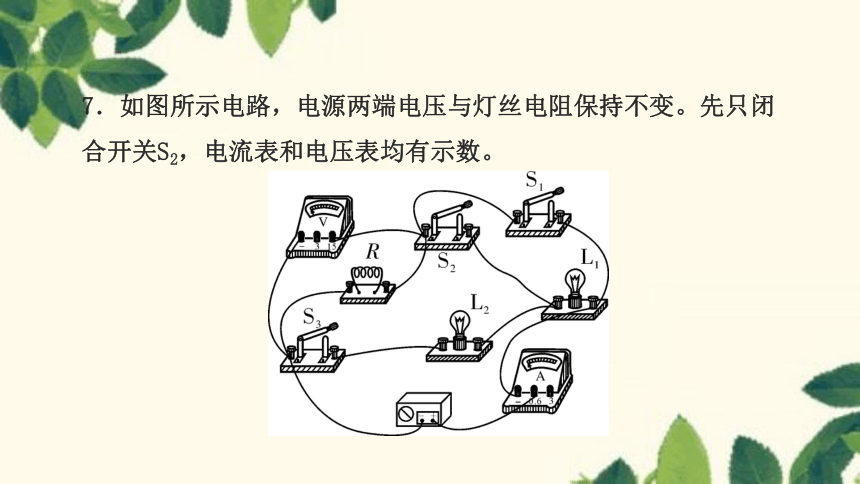

7．如图所示电路，电源两端电压与灯丝电阻保持不变。先只闭合开关S2，电流表和电压表均有示数。
下列说法正确的是 ( )
A．再断开开关S2，只闭合开关S1时，电压表示数不变，电流表示数变小
B．再断开开关S2，只闭合开关S1时，电压表示数与电流表示数的比值变大
C．再闭合开关S1、S3时，电压表示数不变，电流表示数变大
D．再闭合开关S1、S3时，电压表示数与电流表示数的比值变小
D
二、填空题(每空3分，共27分)
8．如图所示，闭合开关，将滑动变阻器的滑片P向右移动时，电流表示数将_______，电压表示数将_______。(均选填“变大”“变小”或“不变”)
不变
变大
9．(襄阳中考)如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，若只使R2、R3并联接入电路，则应闭合开关________，此时电流表的示数为I1；要使R1、R2串联，应断开开关S1、S2，此时电流表的示数为I2，则I1∶I2＝________。
S1、S2
4∶1
10．如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：____(选填“甲”或“乙”)是电压表V2示数变化的图象，电源电压为____V，电阻R1的阻值为____Ω。
图a　　　　　　图b
乙
6
20
11．在如图所示的电路中，电阻R1＝6 Ω，R2＝8 Ω，电源电压及定值电阻R的阻值未知，当开关S接位置1时，电流表的示数为0.4 A，则此时R1两端的电压是______V；当开关S接位置2时，电流表的示数将大于_____A且小于0.4 A。
2.4
0.3
三、实验与探究题(18分)
12．小明在“探究电流与电阻关系”的实验中，准备了如下实验器材：干电池，标有“15 Ω　1 A”字样的滑动变阻器，阻值分别为5 Ω、10 Ω、20 Ω的定值电阻。
(1)连接的电路如图甲，其中有一条导线连接有误，请将连接错误的导线打“×”并画出正确连线。
(2)排除故障后，将5 Ω定值电阻连入电路，将滑动变阻器的滑片移到____(选填“a”或“b”)端，再闭合开关，调节滑动变阻器的滑片，使电压表的示数为某一定值，此时电流表的示数如图乙，示数为_____A。
b
0.4
(3)接下来断开开关，取下5Ω的定值电阻，分别把它换成10Ω、20Ω的定值电阻，闭合开关，调节滑动变阻器，控制__________ (选填“电流表”或“电压表”)示数不变，分别读取相应的电流表示数，记录在表中。
实验次数 1 2 3
电阻R/Ω 5 10 20
电流I/A 0.2 0.1
电压表
(4)由数据可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成_______。
反比
(5)想用一块电流表和一个定值电阻R0测未知电阻Rx的阻值，于是设计了丙图所示的电路图，并进行如下实验操作：
①闭合S、S1，此时电流表示数为I；
②闭合S、断开S1，此时电流表的示数为I1；
③求未知电阻Rx的表达式：Rx＝ 。(用R0、I、I1表示)
丙
四、计算应用题(20分)
13．如图所示，甲为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙为R3的I－U图象，电源电压保持不变。当S1闭合、S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V。求：
(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
解：(1)当S1闭合、S2断开，滑片P在a端时，
U＝IR1＝0.6 A×20 Ω＝12 V。
(2)当S1闭合、S2断开，P在b端时，R2接入电路的电阻最大，
则R1两端电压U1＝12 V－8 V＝4 V，
所以R2最大阻值R2大＝ ＝40 Ω。
