人教版物理九年级全一册 5.周周测五（第十六章第１ ～ ２节）(共20张PPT)

(共20张PPT)
周周测五(第十六章第1～2节)
(时间：45分钟　满分：100分　姓名：________)
一、单项选择题(每小题5分，共35分)

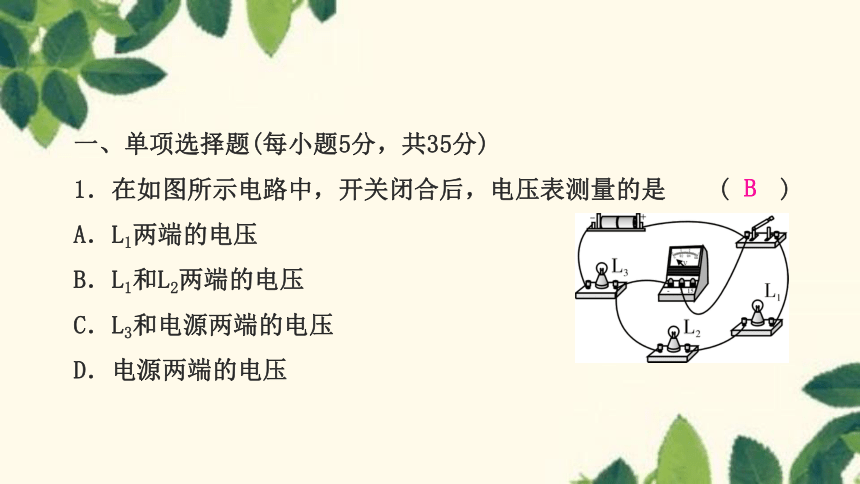

1．在如图所示电路中，开关闭合后，电压表测量的是 (　　)
A．L1两端的电压
B．L1和L2两端的电压
C．L3和电源两端的电压
D．电源两端的电压
B

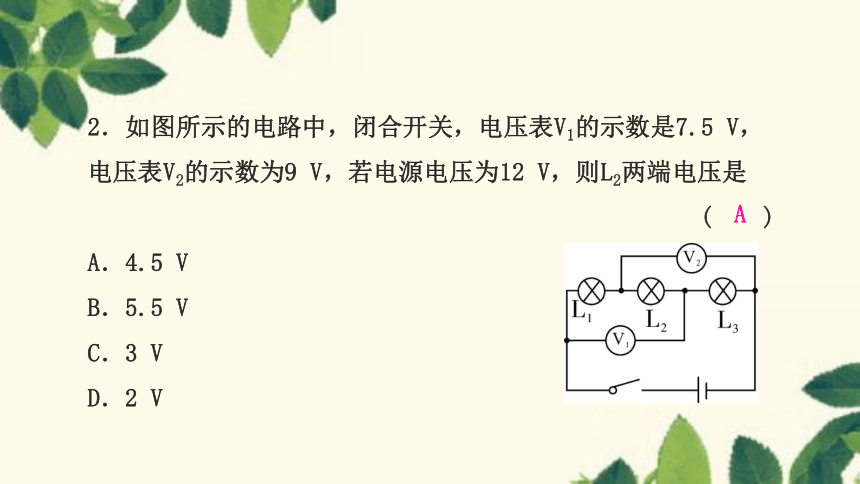

2．如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是
(　　)
A．4.5 V
B．5.5 V
C．3 V
D．2 V
A

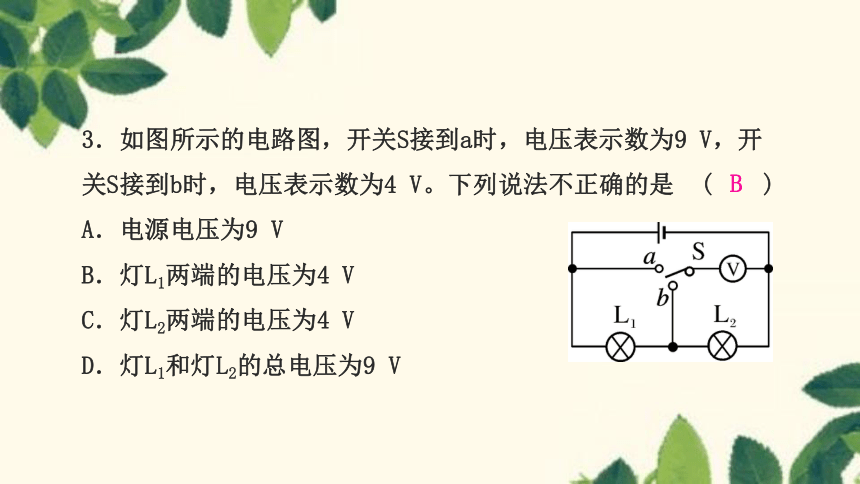

3．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V。下列说法不正确的是 (　　)
A．电源电压为9 V
B．灯L1两端的电压为4 V
C．灯L2两端的电压为4 V
D．灯L1和灯L2的总电压为9 V
B

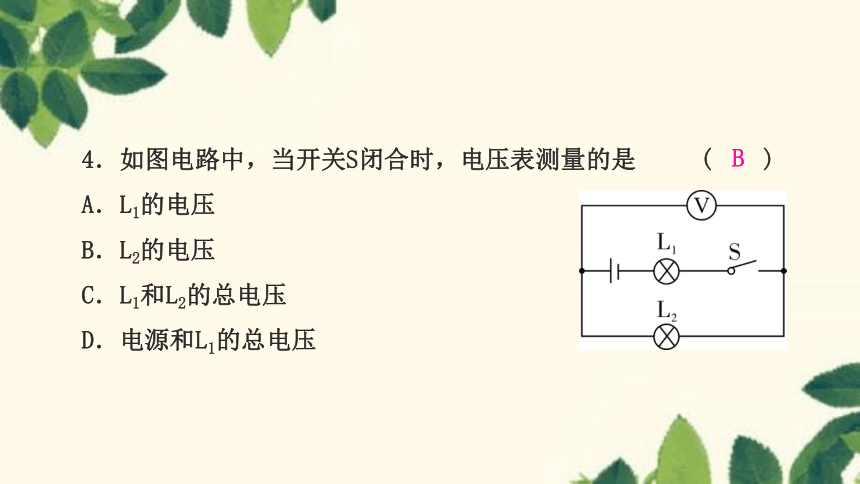

4．如图电路中，当开关S闭合时，电压表测量的是 (　　)
A．L1的电压
B．L2的电压
C．L1和L2的总电压
D．电源和L1的总电压
B

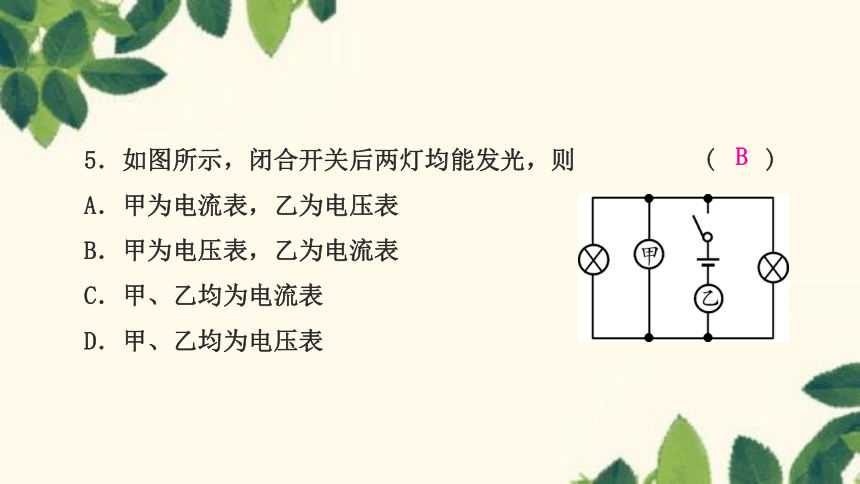

5．如图所示，闭合开关后两灯均能发光，则 (　　)
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
B
6．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是 (　　)
A．灯泡L1断路
B．灯泡L2断路
C．灯泡L2短路
D．电流表短路
A

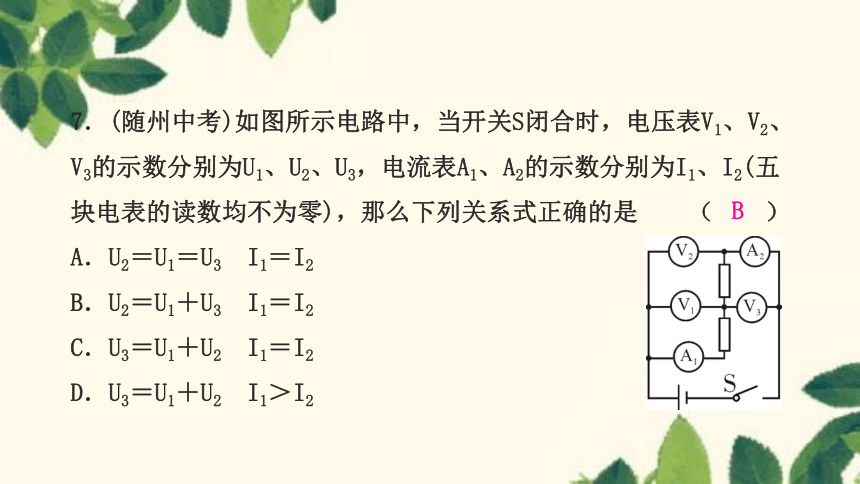

7．(随州中考)如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2(五块电表的读数均不为零)，那么下列关系式正确的是 （ ）
A．U2＝U1＝U3　I1＝I2
B．U2＝U1＋U3　I1＝I2
C．U3＝U1＋U2　I1＝I2
D．U3＝U1＋U2　I1＞I2
B
二、填空题(每空3分，共27分)
8．如图所示电路，当S1断开、S2闭合时，电压表测的是_______的电压；当S1闭合、S2断开时，电压表测的是_____的电压。
电源
L1
9．如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则甲表是______表，乙表是______表。
电压
电流
10．如图所示，电源电压不变，当开关S由断开到闭合，则电压表示数_______，电流表的示数________。(均选填“变小” “不变”或“变大”)
变大
变小
11．如图所示的电路，开关闭合后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为_______。
3∶5
12．两只相同的小灯泡串联起来接入电路中，正常工作。如果其中一只灯泡发生了断路，另一只灯泡也不能工作。用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡。你认为用_________(选填“导线”或“电压表”)检测更好些，理由是______________________________________。
电压表
防止因电源电压过大烧坏另一只小灯泡
三、作图题(每小题4分，共10分)
13．在如图所示虚线框中填入电池和电压表的符号，使电路成为串联电路。
14．请用笔画线代替导线，将甲图中的器材按乙图所示电路图连接起来(连线不得交叉)。
四、实验与探究题(15分)
15．为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。
(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
(2)为使探究结论具有普遍意义，L1、L2应该选择规格________ (选填“相同”或“不相同”)的小灯泡。
不相同
(3)电路连接正确后进行实验，某小组分别测出灯
L1、L2两端的电压和并联电路的总电压，电压表示
数相同，如图乙所示，其值为______V。根据这组
数据，该小组得出并联电路中电压的规律。你认为实验的疏漏之处是_____________________________________________，纠正后得到并联电路中的电压规律为____________________________。
2.6
应该更换不同规格的灯泡，在并联电路中多次实验
并联电路各支路两端电压相等
五、计算应用题(13分)
16．某型号专用车上的一段电路如图所示，小明为了了解这段电路的特点，用三只电压表进行探究，得到下面一组数据：电压表V1、V2、V3的示数分别为12 V、9 V、7 V，请根据你所学的电学知识计算出三个电阻两端的电压。
解：根据串联电路的特点可得 ：
V1测的是总电压：UV1＝U1＋U2＋U3＝12V
V2测的是R2与R3两端的电压：UV2＝U2＋U3＝9V
V3测的是R1与R2两端的电压：UV3＝U1＋U2＝7V
三式联立解得：U1＝3 V，U2＝4 V，U3＝5V
