第四章 光现象 期末复习题 2022-2023学年人教版物理八年级上册（江西地区专用）（含答案）

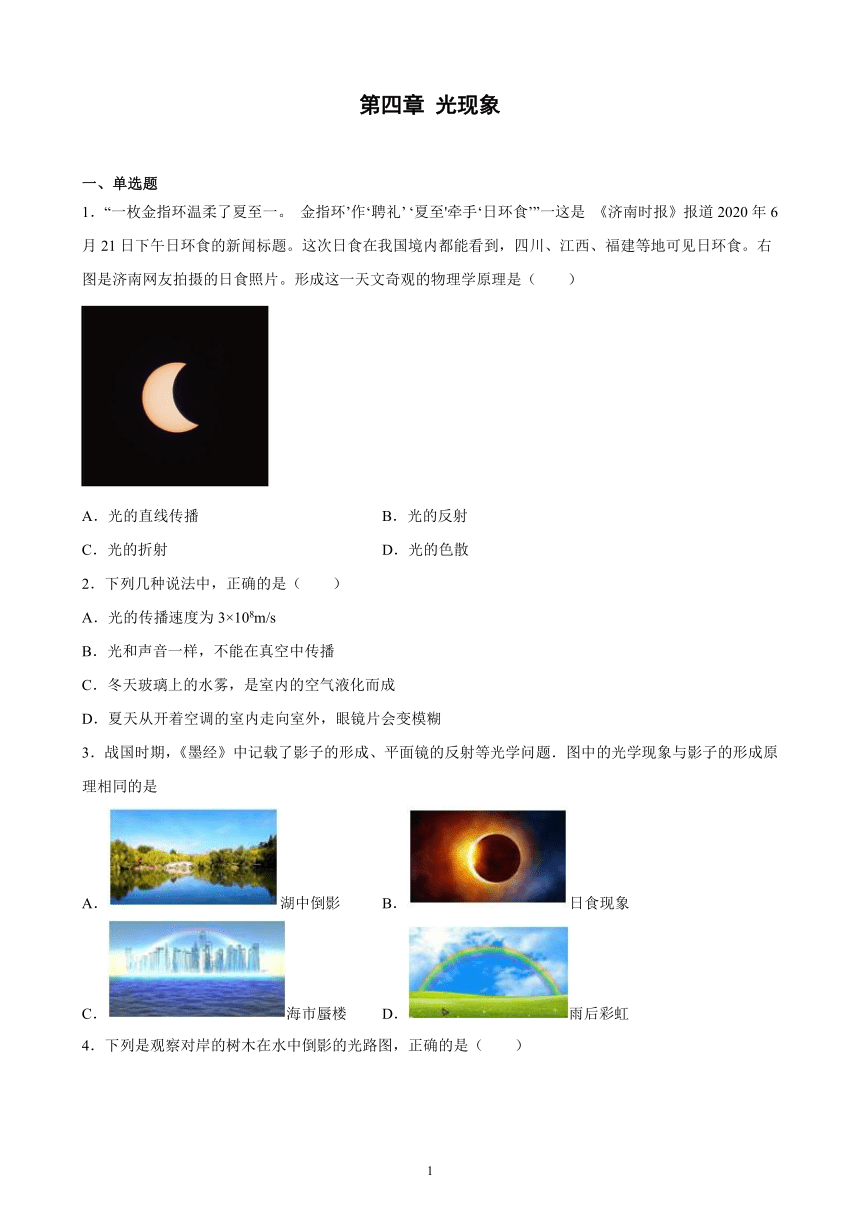

第四章 光现象
一、单选题
1．“一枚金指环温柔了夏至一。 金指环’作‘聘礼’ ‘夏至'牵手‘日环食’”一这是 《济南时报》报道2020年6月21日下午日环食的新闻标题。这次日食在我国境内都能看到，四川、江西、福建等地可见日环食。右图是济南网友拍摄的日食照片。形成这一天文奇观的物理学原理是（　　）
A．光的直线传播 B．光的反射
C．光的折射 D．光的色散
2．下列几种说法中，正确的是（　　）
A．光的传播速度为3×108m/s
B．光和声音一样，不能在真空中传播
C．冬天玻璃上的水雾，是室内的空气液化而成
D．夏天从开着空调的室内走向室外，眼镜片会变模糊
3．战国时期，《墨经》中记载了影子的形成、平面镜的反射等光学问题．图中的光学现象与影子的形成原理相同的是
A．湖中倒影 B．日食现象
C．海市蜃楼 D．雨后彩虹

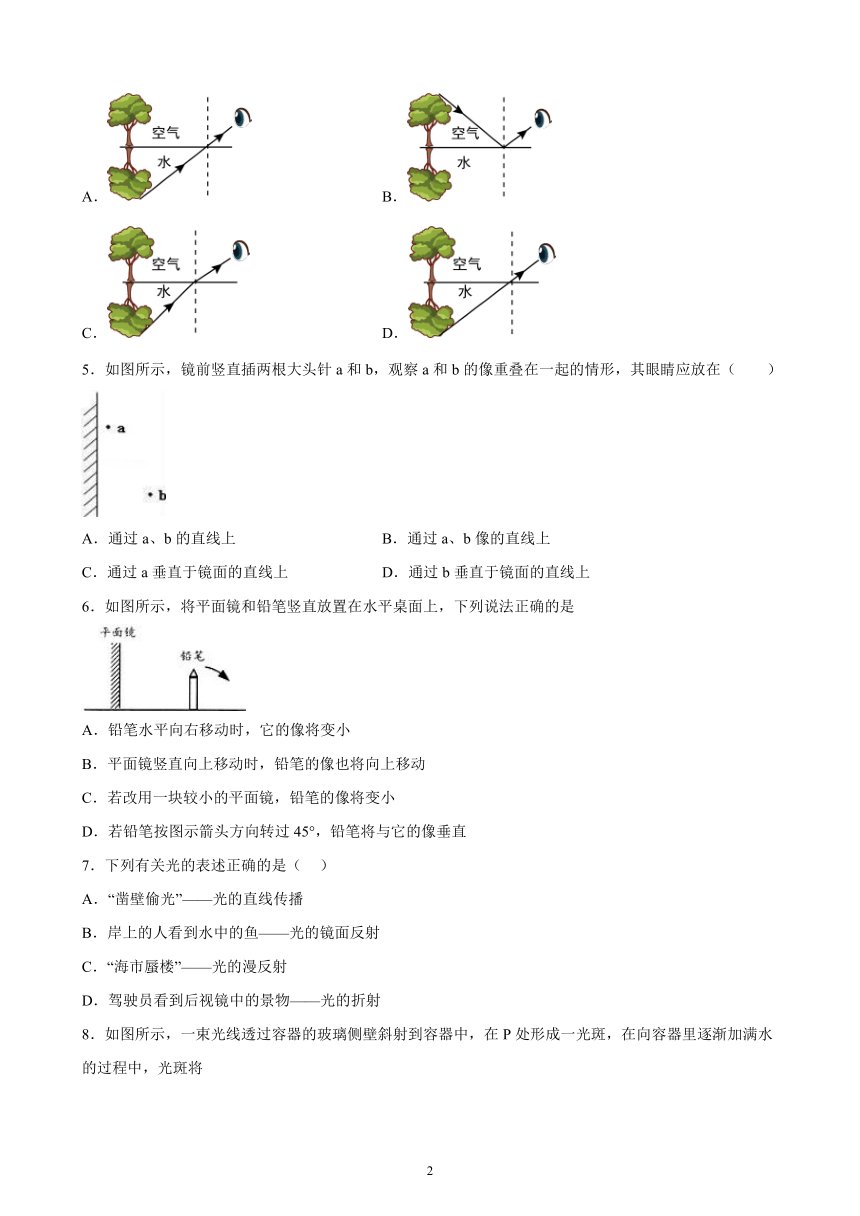

4．下列是观察对岸的树木在水中倒影的光路图，正确的是（　　）
A． B．
C． D．
5．如图所示，镜前竖直插两根大头针a和b，观察a和b的像重叠在一起的情形，其眼睛应放在（　　）
A．通过a、b的直线上 B．通过a、b像的直线上
C．通过a垂直于镜面的直线上 D．通过b垂直于镜面的直线上
6．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是
A．铅笔水平向右移动时，它的像将变小
B．平面镜竖直向上移动时，铅笔的像也将向上移动
C．若改用一块较小的平面镜，铅笔的像将变小
D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直
7．下列有关光的表述正确的是（ ）
A．“凿壁偷光”——光的直线传播
B．岸上的人看到水中的鱼——光的镜面反射
C．“海市蜃楼”——光的漫反射
D．驾驶员看到后视镜中的景物——光的折射

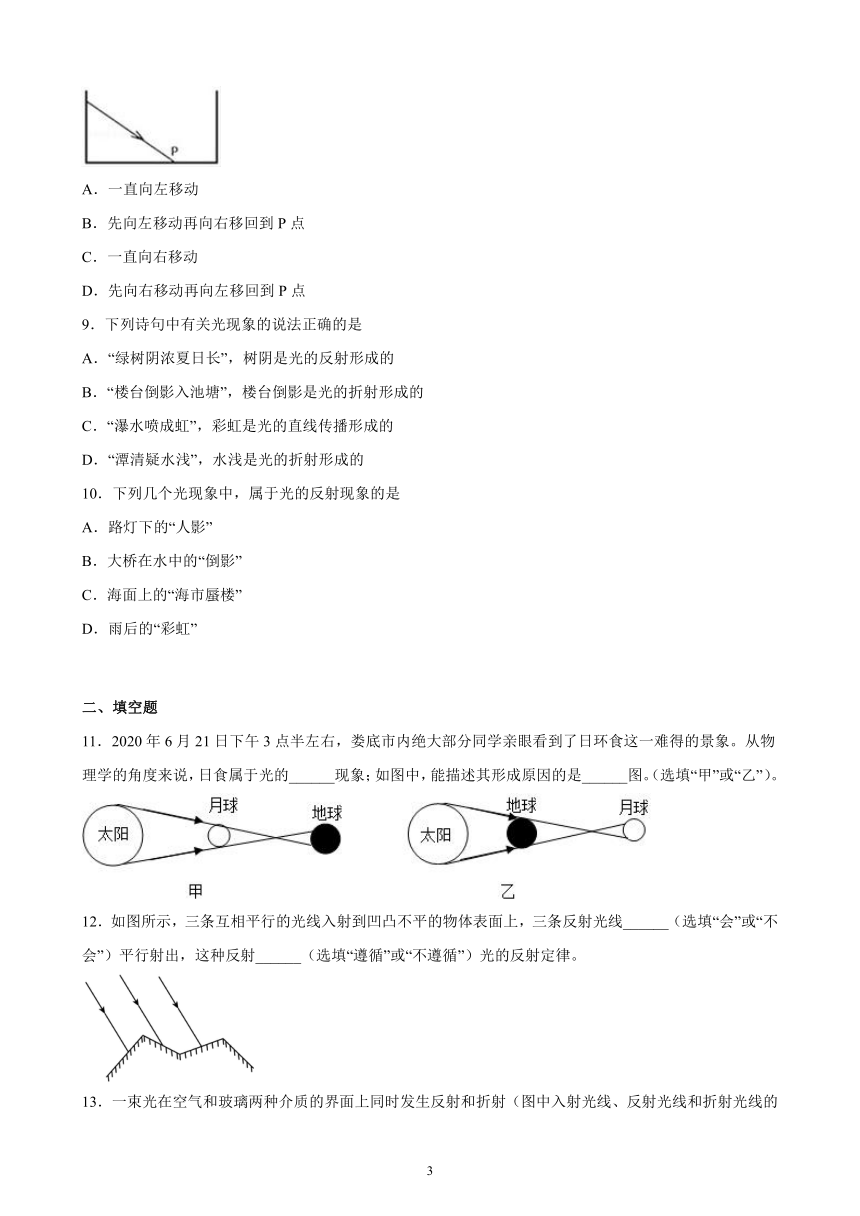

8．如图所示，一束光线透过容器的玻璃侧壁斜射到容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将
A．一直向左移动
B．先向左移动再向右移回到P点
C．一直向右移动
D．先向右移动再向左移回到P点
9．下列诗句中有关光现象的说法正确的是
A．“绿树阴浓夏日长”，树阴是光的反射形成的
B．“楼台倒影入池塘”，楼台倒影是光的折射形成的
C．“瀑水喷成虹”，彩虹是光的直线传播形成的
D．“潭清疑水浅”，水浅是光的折射形成的
10．下列几个光现象中，属于光的反射现象的是
A．路灯下的“人影”
B．大桥在水中的“倒影”
C．海面上的“海市蜃楼”
D．雨后的“彩虹”
二、填空题
11．2020年6月21日下午3点半左右，娄底市内绝大部分同学亲眼看到了日环食这一难得的景象。从物理学的角度来说，日食属于光的______现象；如图中，能描述其形成原因的是______图。（选填“甲”或“乙”）。
12．如图所示，三条互相平行的光线入射到凹凸不平的物体表面上，三条反射光线______（选填“会”或“不会”）平行射出，这种反射______（选填“遵循”或“不遵循”）光的反射定律。

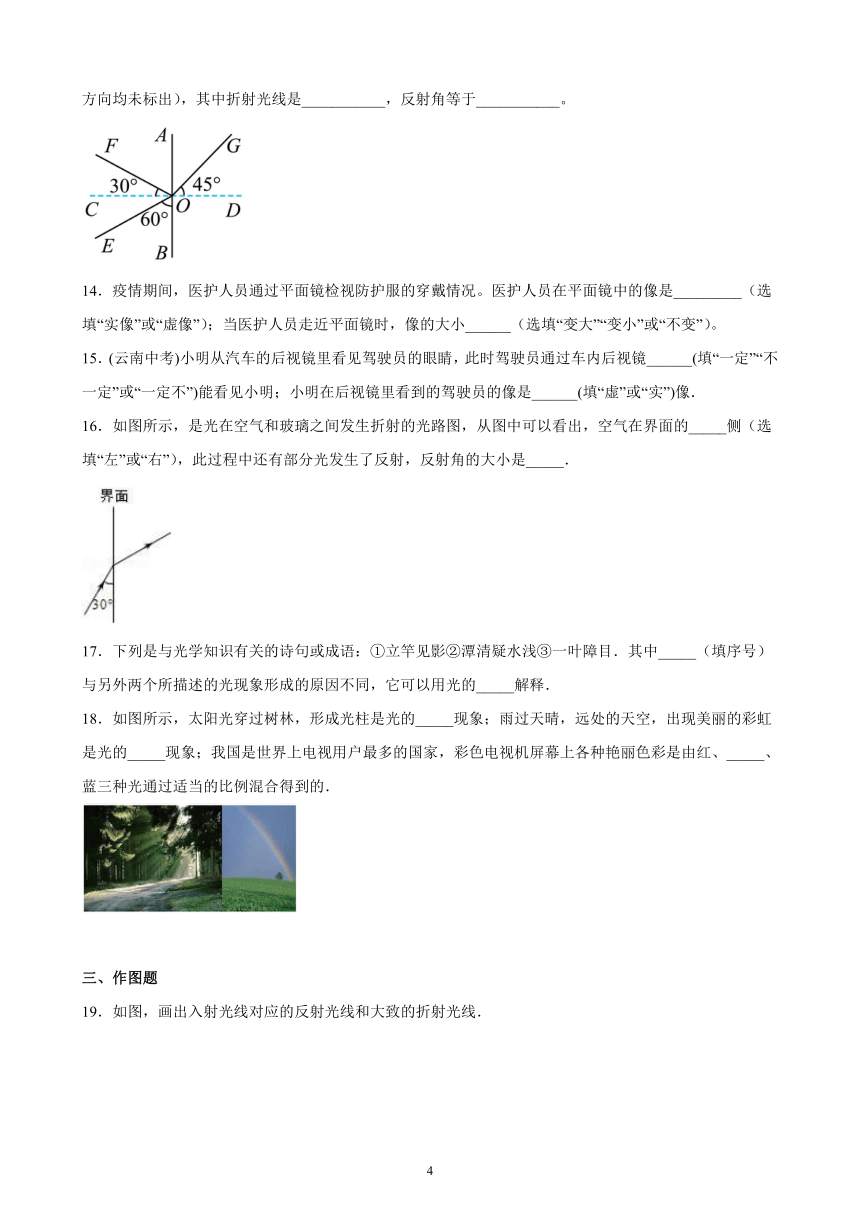

13．一束光在空气和玻璃两种介质的界面上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出），其中折射光线是___________，反射角等于___________。
14．疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是_________（选填“实像”或“虚像”）；当医护人员面镜时，像的大小______（选填“变大”“变小”或“不变”）。
15．(云南中考)小明从汽车的后视镜里看见驾驶员的眼睛，此时驾驶员通过车内后视镜______(填“一定”“不一定”或“一定不”)能看见小明；小明在后视镜里看到的驾驶员的像是______(填“虚”或“实”)像．
16．如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_____侧（选填“左”或“右”），此过程中还有部分光发生了反射，反射角的大小是_____．
17．下列是与光学知识有关的诗句或成语：①立竿见影②潭清疑水浅③一叶障目．其中_____（填序号）与另外两个所描述的光现象形成的原因不同，它可以用光的_____解释．
18．如图所示，太阳光穿过树林，形成光柱是光的_____现象；雨过天晴，远处的天空，出现美丽的彩虹是光的_____现象；我国是世界上电视用户最多的国家，彩色电视机屏幕上各种艳丽色彩是由红、_____、蓝三种光通过适当的比例混合得到的．
三、作图题

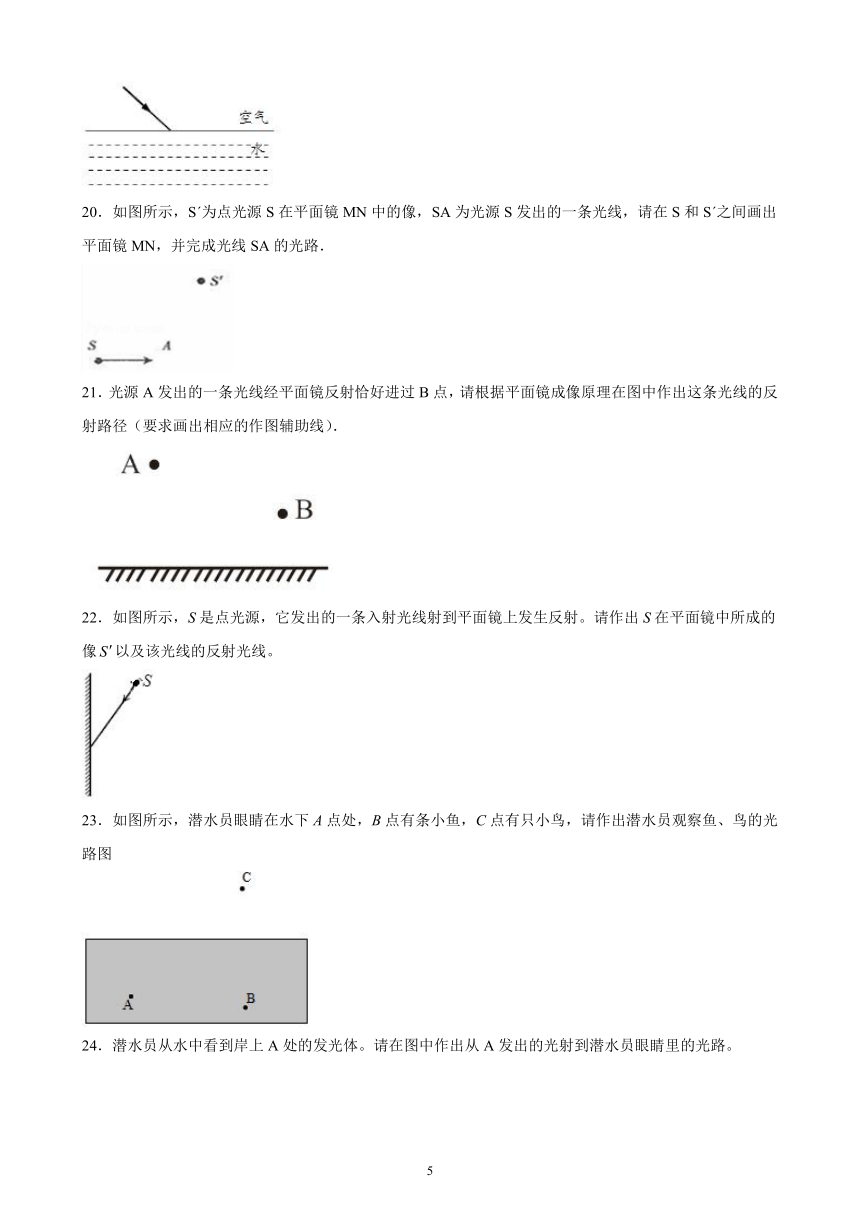

19．如图，画出入射光线对应的反射光线和大致的折射光线．
20．如图所示，Sˊ为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请在S和Sˊ之间画出平面镜MN，并完成光线SA的光路．
21．光源A发出的一条光线经平面镜反射恰好进过B点，请根据平面镜成像原理在图中作出这条光线的反射路径（要求画出相应的作图辅助线）．
22．如图所示，S是点光源，它发出的一条入射光线射到平面镜上发生反射。请作出S在平面镜中所成的像以及该光线的反射光线。
23．如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图
24．潜水员从水中看到岸上A处的发光体。请在图中作出从A发出的光射到潜水员眼睛里的光路。
四、实验题
25．盛夏来临，人们又为“怎样才能晒不黑”而犯愁，资料表明∶将皮肤晒黑的罪魁祸首是太阳光中的长波紫外线。“好奇实验室”为此检测了若干衣服的防晒效果。
检测方法：先用光纤探头和计算机测算出阳光中长波紫外线的强度；再把衣服挡在光纤探头上，测算出透射到光纤探头上的长波紫外线强度，利用前后两次测得的长波紫外线的强度计算出长波紫外线的透过率。实验数据如表所示：
实验序号 衣服材质 衣服布料层数 长波紫外线透过率
1 天蚕丝 1 12%
2 2 5%
3 化纤 1 28%
4 2 14%
5 全棉T恤（白色） 1 7%
6 全棉T恤（黑色） 1 4%
(1)该实验是通过比较_________来分析衣服的防晒效果。
(2)比较实验1、2或3、4得到的结论是________。
(3)此实验采用的物理方法是_________。
(4)根据测量结果，请向你的家人提出一条夏季户外活动时着装的建议___________。
26．如图是“探究光的反射规律”的实验装置，其中ABCD是白色硬纸板制成的光屏，并能沿ON折转，ON垂直于CD．
实验次数 1 2 3 4 5 6
入射角 600 500 400 300 200 00
反射角 600 500 400 600 200 00
（1）实验时，将光屏_____放置在平面镜上，让一束光紧贴光屏射向镜面上的O点，可在光屏上看到反射光，如图甲：将光屏右半部分向后折转任意角度，光屏上都看不到反射光，如图乙．说明反射光线、入射光线与法线在_____．
（2）某同学的实验数据如上表，其中有一组数据测错了，这组数据是第_____次实验的，原因可能是将反射光线与_____的夹角当成反射角．
27．如图所示，用两根完全相同的蜡烛和一块厚玻璃板探究“平面镜成像的特点”。
（1）用透明玻璃板代替平面镜的目的是可以确定像的__________。实验中有同学从蜡烛一侧透过玻璃板看到像有“重影”，其原因可能是玻璃板的前后表面都发生了光的__________射。改善“重影”问题的办法是__________。解决问题后，移动点燃的蜡烛，多次测量并分析得出结论。
（2）小明发现上述实验中难于准确测量像和物到玻璃板的距离，且未用大小不同的物体进行多次实验，就得出了像与物大小的关系，于是他换用一些完全相同的木块进行实验。①如图甲所示，将一组木块置于玻璃板前，改变该组木块的位置，进行三次实验，用笔在白纸上标记出每次像和物的位置，如图乙所示。根据对应顶点就能准确测出相应的距离。再将白纸沿__________（选填“EF”或“GH”）对折，若像和物的对应顶点都__________，则证明平面镜所成的像和物具有对称性。
②如图所示，用叠加的方法改变物的大小进行实验，记录数据如下表。分析可知平面镜所成的像与物的大小__________。
木块的位置 保持不变
物的大小（玻璃板前木块的个数/个） 1 2 3
像的大小（玻璃板后木块的个数/个） 1 2 3
（3）某小组在较暗的环境中实验时，发现木块的像较暗、不易辨识，联系日常照镜子的经验，解决方法是__________（选填“照亮木块的像”或“照亮木块”）。
28．公共场所中经常看到有人饶有兴趣地低头玩手机游戏，殊不知手机中还有很多其它功能．爱好物理的“620“创新小组的同学们，发现手机有一种“镜子“功能．于是，激起了他们探究平面镜成像特点的兴趣．
【设计实验】
由于用手机中的“镜子”作平面镜进行实验，无法找到像的位置.于是他们选用了玻璃板、规格相同的两个棋子、白纸等，组装成如图所示的实验装置．
【进行实验与收集证据】
(1)小华同学将棋子A移到玻璃板前某位置不动，小普同学在板一领帮忙移动棋子B，无能小普在水平桌面上怎样移动棋子B，小华都看不到棋子B与棋子A的像重合．善于观察的小林同学发现这是因为玻璃板与桌面_________，调整后，小华便能看到棋子B与棋子A的像完全重合．
(2)把棋子A在玻璃板前移动多次，同时调整玻璃板后棋子B的位置，每次都使得棋子B与棋子A的像的位置重合，这不仅可以找到像的位置，还可以比较出像与物的________关系．
(3)实验中还需要________，用来测量像与物到玻璃板的________．
【分析与论证】
平面镜成像的特点是:像与物的大小________；像与物到镜面的距离________．利用数学中的知识，平面镜成像的规律也可以表述为：像与物关于镜面________．
29．小红同学在做“观察平面镜成像”实验时，将一块玻璃板竖直架在一把直尺的上面，再取两段相同的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，进行观察，如图所示．在此实验中：
（1）为便于观察，该实验最好在_________（选填“较明亮”或“较黑暗”）环境中进行．
（2）小红选择玻璃板代替平面镜进行实验的目的是_______________________．
（3）直尺的作用是便于比较像与物到镜面的_________的关系．
（4）两段相同的蜡烛是为了比较像与物_________的关系．调节蜡烛B的位置，直到与____________，此时蜡烛B的位置即为蜡烛A的像所在的位置．
（5）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上_________（选填“能”或“不能”）承接到蜡烛烛焰的像，所以平面镜所成的是_______（选填“实”或“虚”）像．
（6）小阳同学测出某次前面高为8 cm的蜡烛离平面镜10 cm，则此时镜中的像离前面蜡烛_______cm；接下来他将前面蜡烛面镜6 cm，此时镜中的像高_________cm．（不考虑蜡烛烧短）
30．在“初识光的折射现象”和“探究光的折射特点”实验中
（1）如图甲,小明将一束激光射至P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将____(向左移动/向右移动/不动),这说明光从空气斜射入水中时,传播方向____(会/不会)发生偏折.实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些____
（2）如图乙,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否____.如图丙,他将光沿着AO方向射向水面上的O点,光在水中沿着OB方向射出,调整激光笔使入射光逐步偏向法线,折射光也逐步偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之____(增大/减小/不变).当光沿着NO方向射入时会沿ON′方向射出,此时折射角为____度
31．小军同学在研究光的折射现象时，发现折射角会随着入射角的增大而增大，但增加的角度并不相等，谁的增加量更大呢？小军想通过实验对这一问题进行研究，实验步骤如下：
① 将半圆形玻璃砖放在标有角度的圆盘上，使二者的圆心重合，如图所示．
② 将一束激光射向圆心O，激光在O处发生折射；
③ 读出入射角和折射角的大小，并记录在下面的表格中；
实验次数 1 2 3 4
入射角i 0° 30° 45° 60°
折射角γ 0° 21° 30° 38°
④ 逐渐增大入射角，重复②③步骤数次
⑤ 对记录的数据进行处理，并比较入射角增加量与折射角增加量的大小，得出结论．
（1）图中光线的入射角大小为_______，折射角大小为_______．
（2）分析表格中的数据，入射角增加量与折射角增加量的大小，谁的更大呢？______．
（3）分析表格中的数据，你一定还会有所发现，请写出两点．____．
参考答案：
1．A
【解析】日食的形成是月亮在太阳和地球中间，三者在一条直线上，月亮挡住了太阳，地球上的人看不全太阳，这是光的直线传播现象，故BCD不符合题意，A符合题意。
故选A。
2．D
【解析】A．光在真空中的传播速度为3×108m/s，在其它介质中传播速度比此要小，故A错误；
B．声不能在真空中传播，但光可在真空中传播，故B错误；
C．冬天玻璃上的水雾实为小水珠，是室内的温度较高的水蒸气遇到温度较低的玻璃液化形成的，故C错误；
D．夏天室外温度较高，开着空调的室内温度较低，从室内走向室外，室外温度较高的水蒸气遇到温度较低的镜片放热液化成小水珠，眼镜片会变模糊，故D正确。
故选D。
3．B
【分析】明确影子是由光的直线传播形成的现象，然后分析各个选项形成原理，选出符合题意的选项．
【解析】A、湖中倒影是平面镜成像，属于光的反射现象，故A不符合题意；
B、日食的形成，是光的直线传播形成的现象，故B符合题意；
C、海市蜃楼属于光的折射现象，故C不符合题意；
D、雨后天空出现彩虹，是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散，属于光的折射，故D不符合题意．
故选B．
4．B
【解析】树木在水中形成倒影，是因为来自岸上树木的光线斜射到水面上发生反射，反射光线进入眼睛，所以才能观察到对岸的树木在水中的倒影，故ACD错误，B正确。
故选B。
5．B
【解析】当a、b两大头针反射的光线在同一条直线上时，它们在平面镜中的像点也在同一条直线上，所以人眼应在以ba为入射光线的反射光线方向观察大头针，如下图所示．
所以眼睛应在通过a、b像的直线上观察大头针．故选B.
点睛：光学知识在生活中的应用很多，主要分为光沿直线传播、光的反射和光的折射三种光现象．在平面镜成像过程中，物体的像点在其反射光线的反向延长线上．
6．D
【解析】A．平面镜中所成的像与物大小相等，铅笔水平向右移动时，它的像大小将不变，故A错误．
B．平面镜中所成的像与物关于镜面对称，所以平面镜竖直向上移动时，铅笔的像将不动，故B错误．
C．平面镜所成的像与物体大小相等，若改用一块较小的平面镜，铅笔的像大小不变，故C错误．
D．若铅笔按图示箭头方向转过45°，铅笔与平面镜成45°角，根据平面镜成像的特点，像与物关于平面镜对称，像与镜面也成45°角，所以铅笔将与它的像垂直，故D正确为答案．
7．A
【解析】A．“凿壁偷光”指光从破损的墙壁穿出形成光斑，属于光的直线传播现象，故A正确；
B．岸上的人看到水中的鱼属于光从一种介质进入另一种介质，是光的折射现象，不是镜面反射现象，故B错误；
C．“海市蜃楼”属于光的折射现象，不是光的漫反射现象，故C错误；
D．通过后视镜观察景物，属于光的反射现象，不是光的折射现象，故D错误．
8．B
【解析】当容器加水时，由光的折射定律可知，光线将发生折射现象，折射光线靠近法线折射，即向下偏折，也就是在容器底的光斑向左移动．当水面超过入射点时，光在水中沿直线传播，重新照射到P点．故B符合题意为答案．
9．D
【解析】A、树阴是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子，故A错误；
B、楼台的倒影属于平面镜成像，是光的反射形成的虚像，故B错误；
C、彩虹是光的色散形成的，光的色散的实质是光的折射，故C错误；
D、“潭清疑水浅”中“水浅”是水底看起来比较浅，这是由于光的折射形成的，看水底是逆着光的传播方向看的（即逆着折射光线看），由于错觉，我们始终认为光是沿直线传播的，所以看到的位置比实际位置浅，故D正确．
10．B
【解析】路灯下的人影是影子，是由光的直线传播形成的，A错误；大桥在水中的倒影是平面镜成像，是光的反射现象，B正确；海面上的海市蜃楼是光的折射现象形成的，C错误；雨后的彩虹是光的色散，D错误．故选B．
点睛：本题考查光现象的判断．（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
11． 直线传播 甲
【解析】[1][2]因为光是沿直线传播的。当月球转到太阳和地球中间并且三者在一条直线上时，月球挡住了太阳照射在地球上的光线，地球处在月球的影子里，这就形成了日食，所以图甲是日食的成因图。
12． 不会 遵循
【解析】[1] 三条互相平行的光线入射到凹凸不平的物体表面上，不会平行射出，因为入射角不同，反射角也不同，只有三条互相平行的光线入射到平面镜上才会平行射出。
[2]这种反射是漫反射，也遵循光的反射规律。
13． OG 30°
【解析】[1][2]由图示知
∠COF=30°，∠EOC=90°-60°=30°
而在光的反射现象中，反射角等于入射角，所以这两个角其中一个为反射角，另一个为入射角，CO为法线。在光的折射现象中，折射光线和入射光线分居法线两侧，所以EO为入射光线，OG为折射光线，OF为反射光线，AB为界面。所以折射角为45°，入射角为∠EOC=30°，反射角为∠COF=30°，光线从玻璃斜射向空气。
14． 虚像 不变
【解析】[1]根据平面镜的成像原理，物体在平面镜中的像是虚像，所以医护人员在平面镜中的像是虚像。
[2]根据平面镜的成像原理，像与物的大小相等，当医护人员面镜时，医护人员大小不变，那么像的大小也不变。
15． 一定 虚
【解析】由题意可知，小明能从汽车的后视镜里看见驾驶员，由于光路是可逆的，驾驶员通过车内后视镜一定了也能看见小明；后视镜是利用了光的反射原理，因此小明在后视镜里看到的驾驶员的像是虚像．
16． 左 60°
【解析】由图示可知，折射光线是靠近法线的，所以应是从空气射向玻璃的，所以可知界面的左侧是空气，由图示可知，入射角为60o，由光的反射定律可知，反射角等于入射角也为60o．
17． ② 折射
【解析】①立竿见影：是影的形成，根据的是光的直线传播原理；
②潭清疑水浅：是折射光成像，根据的是光的折射定律；
③一叶障目：是看见物体的原因，根据的是光的直线传播；
18． 直线传播 色散 绿
【分析】光在均匀介质中沿直线传播；复色光分散为单色光的过程叫光的色散，色散的特点是形成了光带．光的三原色是红、绿、蓝．
【解析】太阳光穿过树林，形成光柱是光的直线传播现象；
雨后的彩虹是太阳光经空气中的小水珠折射，发生色散现象形成的；
光的三原色是红、绿、蓝，彩色电视机屏幕上各种艳丽色彩是由红、绿、蓝三种色光通过适当的比例混合得到的．
19．如下图所示
【解析】光在反射过程中，反射角等于入射角，先作出法线，再做出反射光线；光进入水中后会发生折射，折射光线是靠近法线的，如图所示：
20．
【解析】连接SS′,作出SS′的垂直平分线既为平面镜的位置,SA交于平面镜点A,连接S′A并延长，作出SA的反射光线AB，如图：
【点睛】根据平面镜成像的特点：像物关于平面镜对称，作出平面镜的位置；再由光的反射定律或根据反射光线反向延长过像点作出入射光线SA的反射光线．
21．
【解析】要使光源A发出的一条光线经平面镜反射恰好进过B点，我们可以先根据平面镜的成像特征作出光源A点在镜面中的像点A’，则进过B点的反射光线的反向延长线一定会经过A’点，连接A’B即可作出反射光线，再连接A到入射点即可，如图：
22．
【解析】根据平面镜成像的特点知，作点S关于平面镜的对称点，即为像点，平面镜成像的原理是光的反射，即反射光线的反向延长线经过像点，连接、O并延长，即得入射光线的反射光线，如下图所示。
23．
【解析】直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；
首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。
24．
【解析】由于潜水员在水中看空气中的光物体，会比实际位置高，故在A点的上方找一点，连接眼睛和这一点，与水面相交的一点即为折射点，用实线连接A点和折射点，并标上向下的箭头即为入射光线，折射点和眼睛的连线即为折射光线，并标上向下的箭头，如下图所示：
25． 长波紫外线透过率 衣服材质相同时，防晒效果与衣服布料层数有关 控制变量法 穿全棉长袖T恤（或穿颜色较深的衣服、穿较厚的衣服）
【解析】(1)[1]该实验采用转换法思想，是通过比较长波紫外线透过率来分析衣服的防晒效果。
(2)[2]比较实验1、2或3、4得到的结论是：衣服材质相同时，防晒效果与衣服布料层数有关。
(3)[3]此实验采用的物理方法是控制变量法，把多因素的问题变成多个单因素的问题，而只改变其中的某一个因素。
(4)[4]根据测量结果，建议夏季户外活动时着装时穿全棉长袖T恤，或穿颜色较深的衣服或穿较厚的衣服。
26． 竖直 同一平面内 4 平面镜
【解析】（1）实验时，将光屏竖直放置在平面镜上，让一束光紧贴光屏射向镜面上的O点，可在光屏上看到反射光，如图甲：将光屏右半部分向后折转任意角度，光屏上都看不到反射光，如图乙．说明反射光线、入射光线与法线在同一平面内．
（2）某同学的实验数据如上表，其中有一组数据测错了，这组数据是第4次实验的，原因可能是将反射光线与平面镜的夹角当成反射角．
27． 位置 反 用薄玻璃板 GH 重合 相等 照亮木块
【解析】（1）[1]为了确定像的位置，让蜡烛的像和另一蜡烛重合，实验中要使用透明的玻璃板。
[2][3]从蜡烛一侧透过玻璃板看到像有“重影”，因为玻璃板有两个面，两个面都发生了反射，形成了两个像，要改善可以使用较薄的玻璃板，让玻璃板两个面间距离足够小。
（2）[4][5]因为木块放在平面镜两侧，所以GH相当于平面镜，将白纸沿GH对折，如果平面镜所成的像和物具有对称性，则对应点在对折后会重合。
[6]由表格可知，物有几个木块，像也需要几个，所以物像等大。
（3）[7]物体经过平面镜反射，反射光线进入人眼的光线越多，人眼感到物体的像越亮，所以需要照亮木块。
28． 垂直 大小 刻度尺 距离 相等 相等 对称
【解析】(1)由平面镜的成像特点，像物关于镜面对称可知：玻璃板如果不竖直，无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合．
(2)两只蜡烛大小相同，蜡烛B又和蜡烛A的像完全重合，这样就证明了像与物大小相同，所以两只蜡烛等长是为了比较像与物大小关系用的．
(3)为了比较像与物到平面镜距离，还需要刻度尺测量像与物到玻璃板的距离．
通过实验可以得出平面镜成像的特点是:像与物的大小相等；像与物到镜面的距离相等，物像连线与镜面垂直．利用数学中的知识，平面镜成像的规律也可以表述为：像与物关于镜面对称．
29． 较黑暗 方便确定像的位置 距离 大小 A的像完全 不能 虚 20 8
【解析】(1)玻璃板成像时像较暗，所以为了便于观察，该实验最好在较黑暗的环境中进行．
(2)小红选择玻璃板代替平面镜进行实验，是因为玻璃板能成像的同时，还能看到玻璃后面的蜡烛，所以目的是方便确定像的位置．
(3)直尺的作用是便于比较像与物到镜面的距离的关系．
(4)两段相同的蜡烛是为了比较像与物大小的关系．
调节蜡烛B的位置，直到与A的像完全，此时蜡烛B的位置即为蜡烛A的像所在的位置．
(5)移去后面的蜡烛B，并在其所在位置上放一光屏，因为平面镜所成的是虚像，所以在光屏上不能承接到蜡烛烛焰的像．
(6)小阳同学测出某次前面高为8cm的蜡烛离平面镜10cm，因为平面镜成像时，像到镜面的距离等于物体到镜面的距离，所以此时镜中的像离前面蜡烛的距离为20cm；
接下来他将前面蜡烛面镜6cm，因为平面镜成的像与物体的大小相等，所以此时镜中的像高仍为8cm．
点睛：平面镜成像的实验中有很多细节问题要注意，如在较暗的环境中实验，要用薄的玻璃板，要保证玻璃板与桌面垂直等，要注意多总结，用时则手到擒来．
30． 向左移动 会 烟雾（或水雾，合理即可） 在同一平面 减小 0
【解析】(1)光从空气斜射入水中，折射角小于入射角；如果按照图示中的角度照射激光，同时向水槽内慢慢注水,水槽底部光斑的位置将向左移动,这说明光从空气斜射入水中时,传播方向会发生偏折；向水面上方喷些烟雾，这时光通过烟雾的水时发生漫反射，便于在各个角度观察光的传播路径．
(2) 使用可折转的光屏，是为了观察折射光线、入射光线和法线是否在同一平面内；因为当入射光线偏向法线时，折射角也随之偏向法线，所以可以说明光从空气斜射入水中时,入射角减小,折射角随之减小.当光沿着NO方向射入时会沿ON′方向射出,即入射光线垂直入射，折射光线与法线重合，即此时折射角为0度
31． 20° 14° 入射角增加量更大 当光从空气斜射入玻璃中时折射角小于入射角；当光线垂直入射时,传播方向不改变
【解析】（1）入射角为入射光线OA与法线的夹角，此夹角为：20°；
折射角为折射光线BO与法线的夹角，此夹角为：14°；
（2）根据表中数据可知，当入射角每增加15°时，则反射角分别增加9°和8°，所以入射角的增加量更大一些．
（3）由表中的数据分析可知：当入射角变为30°时，折射角变为21°；
当入射角变为45°时，折射角变为30°，当入射角变为60°时，折射角变为38°；
当垂直入射时，入射角变为0°时，折射角变为0°．
由此可得出结论：①光从空气斜射入玻璃时，折射角小于入射角；
②入射角减小折射角也减小；
③当垂直入射时，折射角等于入射角都为0°，即传播方向不改变．故答案为当光从空气斜射入玻璃中时，折射角小于入射角；当光线垂直入射时，传播方向不改变
