周周测十二(第十八章)
(时间：45分钟　满分：100分　姓名：________)
一、单项选择题(每小题5分，共35分)
1．下列用来防止电热危害的是 (　　)
A．供取暖用的电热器
B．电热取暖器的散热片
C．电熨斗的金属外壳
D．电视机上的散热孔
D

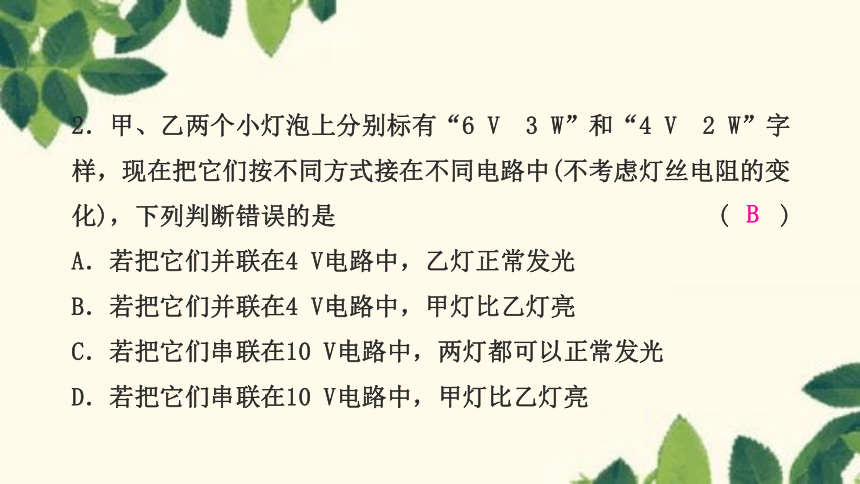

2．甲、乙两个小灯泡上分别标有“6 V　3 W”和“4 V　2 W”字样，现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化)，下列判断错误的是 ( )
A．若把它们并联在4 V电路中，乙灯正常发光
B．若把它们并联在4 V电路中，甲灯比乙灯亮
C．若把它们串联在10 V电路中，两灯都可以正常发光
D．若把它们串联在10 V电路中，甲灯比乙灯亮
B

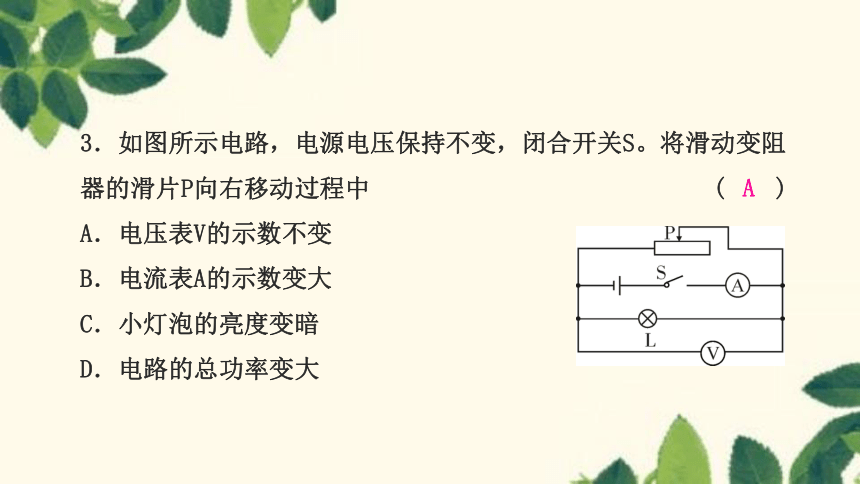

3．如图所示电路，电源电压保持不变，闭合开关S。将滑动变阻器的滑片P向右移动过程中 ( )
A．电压表V的示数不变
B．电流表A的示数变大
C．小灯泡的亮度变暗
D．电路的总功率变大
A

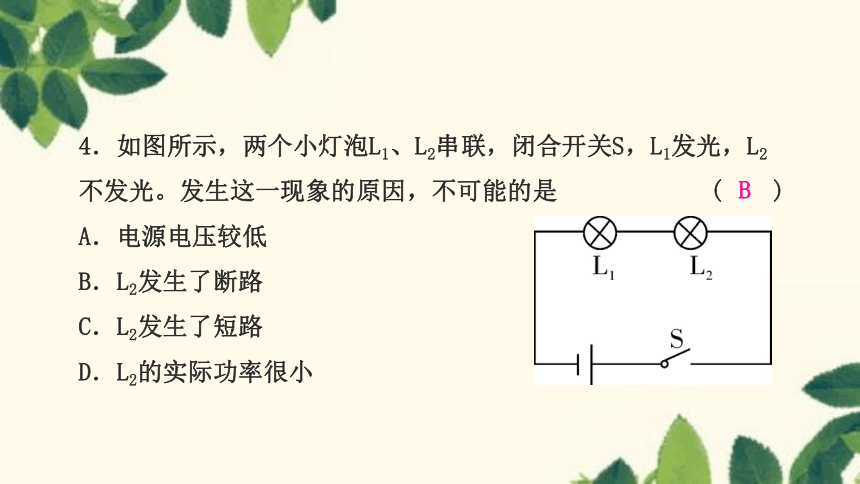

4．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是 (　　)
A．电源电压较低
B．L2发生了断路
C．L2发生了短路
D．L2的实际功率很小
B

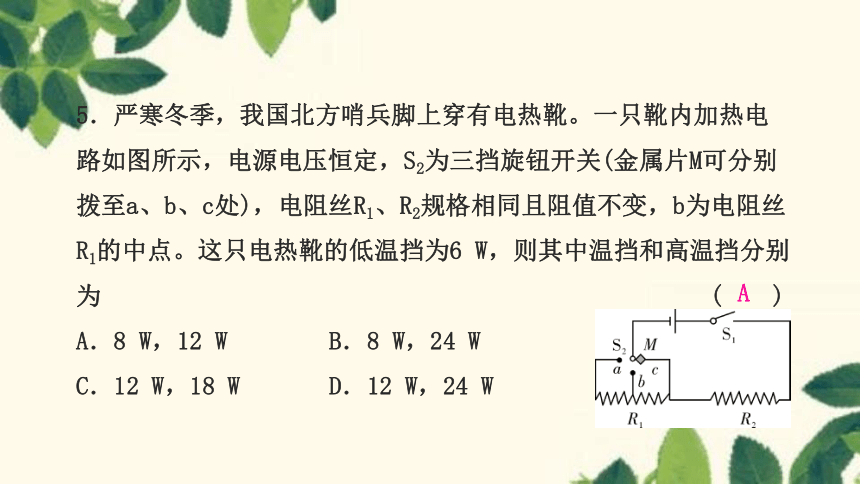

5．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2为三挡旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点。这只电热靴的低温挡为6 W，则其中温挡和高温挡分别为 (　　)
A．8 W，12 W B．8 W，24 W
C．12 W，18 W D．12 W，24 W
A

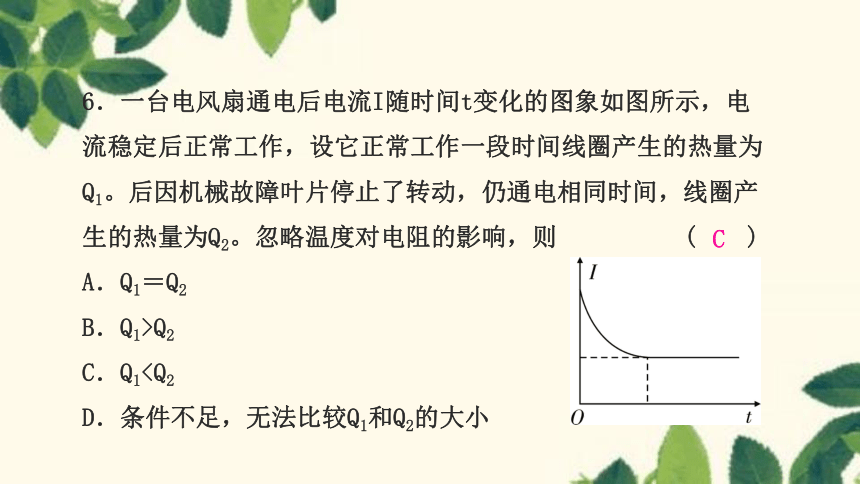

6．一台电风扇通电后电流I随时间t变化的图象如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则 (　　)
A．Q1＝Q2
B．Q1>Q2
C．Q1D．条件不足，无法比较Q1和Q2的大小
C

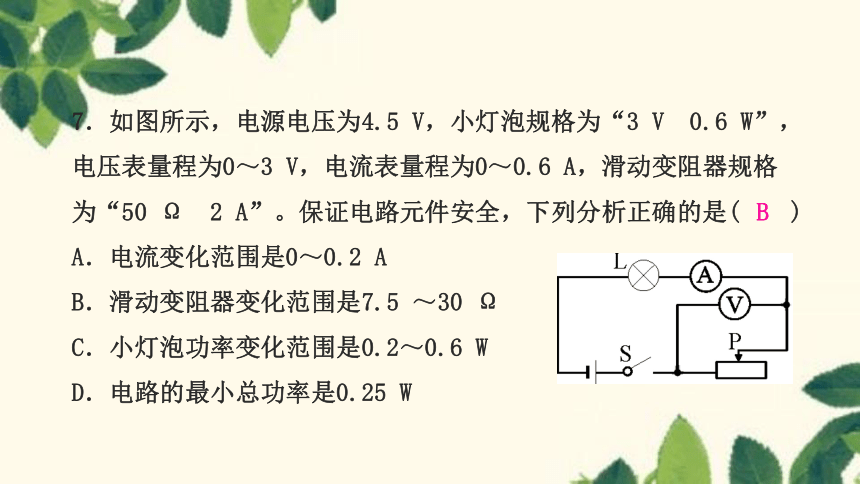

7．如图所示，电源电压为4.5 V，小灯泡规格为“3 V　0.6 W”，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器规格为“50 Ω　2 A”。保证电路元件安全，下列分析正确的是(　　)
A．电流变化范围是0～0.2 A
B．滑动变阻器变化范围是7.5 ～30 Ω
C．小灯泡功率变化范围是0.2～0.6 W
D．电路的最小总功率是0.25 W
B
二、填空题(每空2分，共20分)

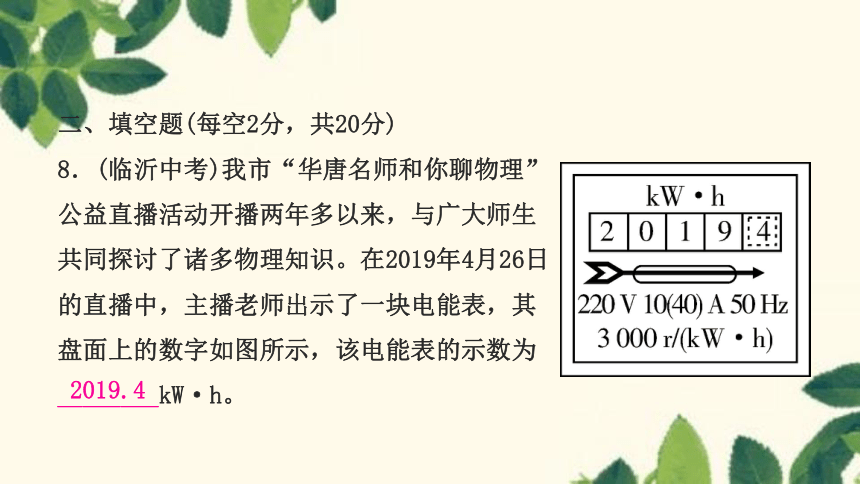

8．(临沂中考)我市“华唐名师和你聊物理”公益直播活动开播两年多以来，与广大师生共同探讨了诸多物理知识。在2019年4月26日的直播中，主播老师出示了一块电能表，其盘面上的数字如图所示，该电能表的示数为 ________kW·h。
2019.4
9．把“220 V　800 W”电炉接在电路中，正常工作10 min放出_________J的热量；若这只电炉两端的实际电压是198 V，则电炉的实际功率是______W。
4.8×105
648
10．家用电水杯利用了电流的____效应。某型号电水杯铭牌标有“220 V　400 W”字样，它正常工作时，发热元件的阻值为______Ω。正常工作5分钟，电水杯消耗的电能为__________J。
121
1.2×105
热
11．如图所示的实验装置探究的是电流通过导体时产生热量的多少与______的关系。通电一段时间后，左右两侧密闭容器内的电阻产生的热量之比为______。
电流
4∶1
12．如图所示，电源电压12 V保持不变，小灯泡L的规格为“6 V　3 W”，滑动变阻器的最大阻值为12 Ω，电流表的量程为0～3 A。当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为____Ω；当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是_________W。
12
24～36
三、实验与探究题(24分)
13．(绥化中考)小倩同学现有一个标有“3.8 V”字样的小灯泡，她想知道小灯泡的额定功率，于是连接了如图甲所示的实验电路(不完整)，电源电压恒为6 V。
(1)请用笔画线代替导线，完成图甲中实物电路的连接。(连线时导线不能交叉)
如图所示
(2)图甲中，连接电路时，开关应处于______状态。闭合开关前滑动变阻器的滑片应位于___(选填“A”或“B”)端。
断开
B
(3)电路连接完整后，闭合开关，发现小灯泡不发光，但电流表有示数，接下来的操作应该是____(填字母)。
A．更换小灯泡
B．检查电路是否有故障
C．移动滑动变阻器滑片，观察小灯泡是否发光
C
(4)实验时，移动滑片P到某处，电压表示数为2.5 V。要测量小灯泡的额定功率，应将滑片P向____(选填“A”或“B”)端移动。当电压表示数为3.8 V时，电流表的示数如图乙所示，则小灯泡的额定功率是_______W。
A
1.14
(5)在实验操作中，发现电流表损坏不能使用。小倩利用阻值已知的定值电阻R0，设计了如图丙所示的电路，测量额定电压为U额的另一小灯泡的额定功率。操作如下：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电压表的示数为______；
②保持滑动变阻器滑片位置不变，闭合开关S、S2，断开S1，读出电压表示数为U；
③小灯泡的额定功率P额＝ 。(用U、U额和R0表示)
U额
四、计算应用题(21分)
14．(德州中考)如图甲所示电路，电源电压保持不变。小灯泡L标有“4V　0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω。只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图乙所示。
(1)求小灯泡的额定功率；
(2)求电源电压及定值电阻R2的阻值；
(3)只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I－U图象如图丙所示，在保证各元件安全工作的情况下，求滑动变阻器R1允许的取值范围。
解：(1)小灯泡的额定功率：P额＝U额I额＝4 V×0.5 A＝2 W；
(2)当只闭合S、S1时，R1与R2串联，
电源电压：U＝U1＋IR2
在图乙中取两组数据代入公式，得：
U＝3.0 V＋0.2 A×R2　 ①
U＝1.0 V＋0.4 A×R2　　②
联立①②得：U＝5 V，R2＝10 Ω；
(3)只闭合开关S和S2，电阻R1与灯泡L串联，
此时小灯泡两端电压为：
UL＝U－U1大＝5 V－3 V＝2 V，
由图丙可知电路中最小电流：I最小＝0.4 A
R1接入电路的最大电阻：
灯泡L正常工作时电流：I最大＝0.5 A<0.6 A(电流表安全)
