(共21张PPT)
第十五章 电流和电路
第二节 电流和电路
现代化的生活要是没有电,那是不可想象的。偶尔一停电,现代化的城市就会寸步难行。

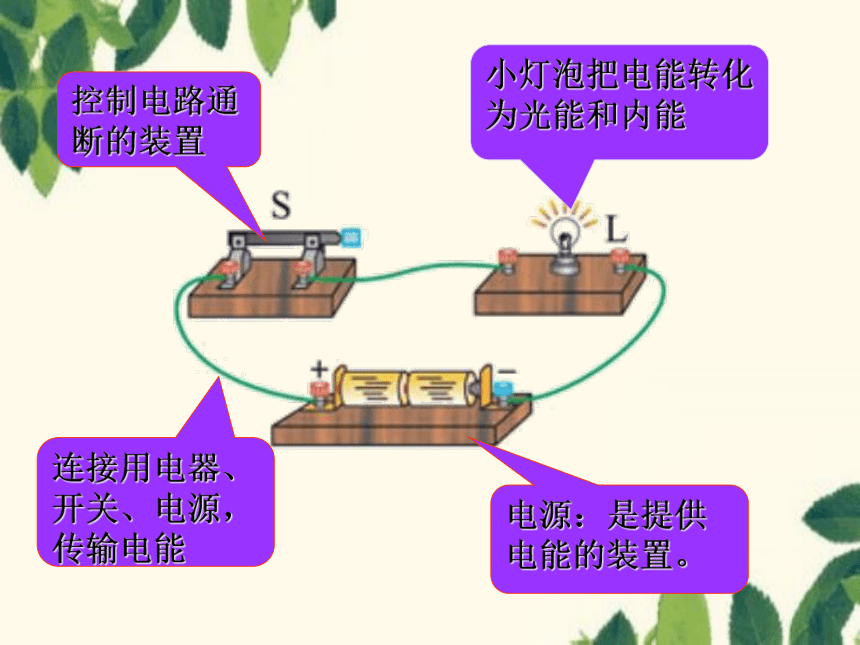

简单电路的连接
电源:是提供电能的装置。
小灯泡把电能转化为光能和内能
控制电路通断的装置
连接用电器、开关、电源,传输电能

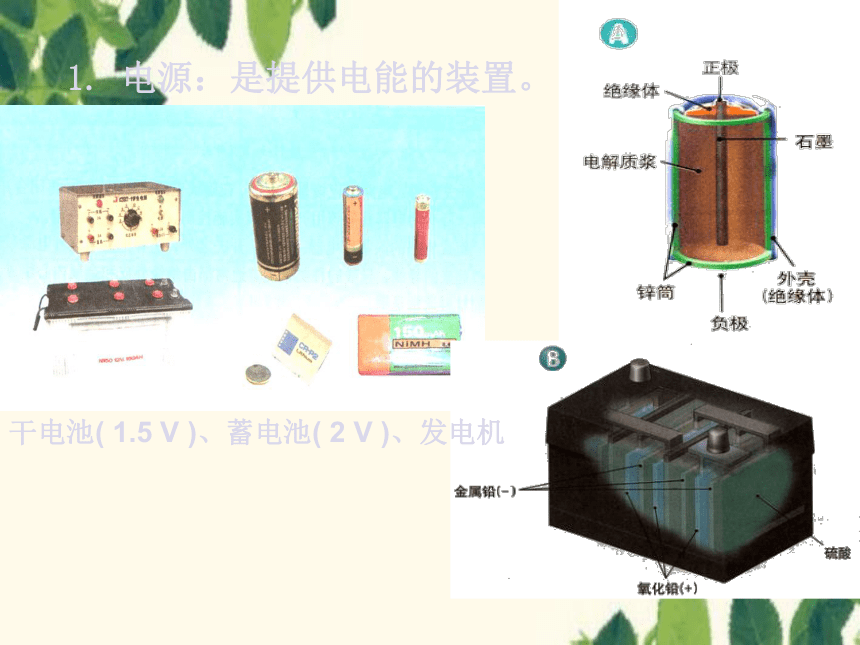

1. 电源:是提供电能的装置。
干电池( 1.5 V )、蓄电池( 2 V )、发电机
双刀双掷
单刀单掷
单刀双掷
3. 开关: 电路中控制电路通断的装置。
扳钮开关

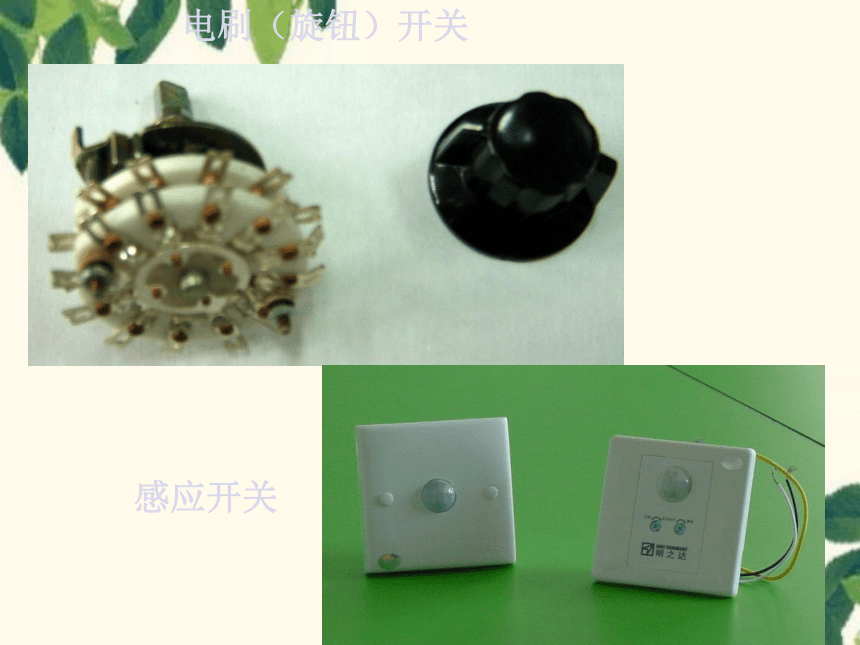

电刷(旋钮)开关
感应开关

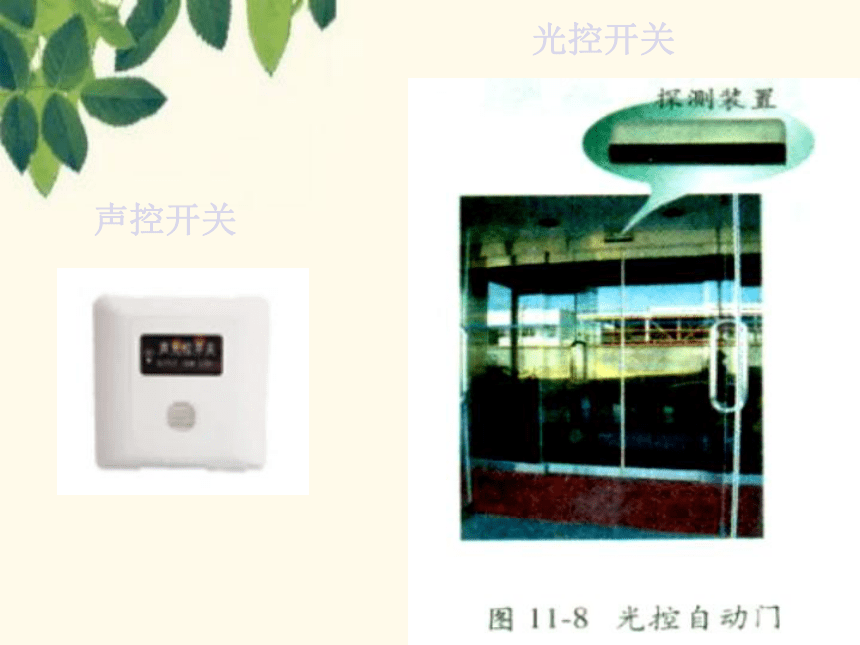

声控开关
光控开关

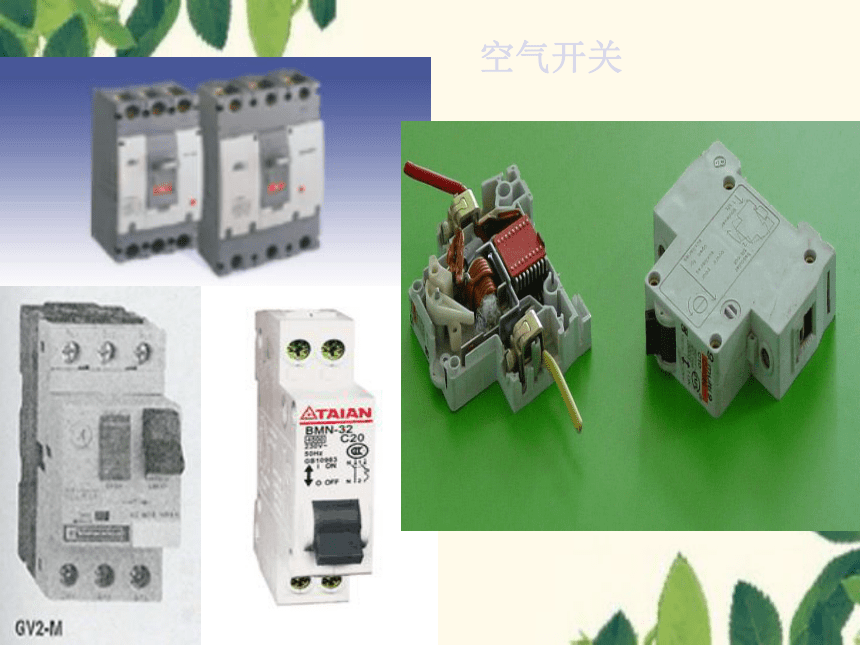

空气开关
各元件在电路中的作用:
用电器:利用电能工作的装置。(如电灯、电铃、电风扇、电熨斗等) 把电能转化为人们需要的其他形式的能量。
电源:是电路中能量的来源。
开关:控制电路的通断。
导线:连接各电路元件,传输电能。
电灯:电能→光能和内能      电动机:电能→机械能
蓄电池充电:电能→化学能 蓄电池放电:化学能→电能
电熨斗:电能→内能
图1
图2
图3
处处连通的电路叫通路。
某处断开的电路叫断路。
二、通路、断路、短路
图4
图5
不通过用电器,直接用导线把电源的正负极连接起来叫电源短路或全部短路。这种情况下电路中的电流很大,易烧毁电源。要绝对避免电源短路现象的发生。
用导线把用电器的两端直接连接,不经过这个用电器,但仍经过其它的用电器叫这个用电器短路或部分短路。
二极管
二极管:将两种类型的半导体叠在一起构成的固态元件。二极管只许电流向一个方向流动。若把二极管接反了,电路中就没有电流。
L2
L1
S
在画电路图时,要注意以下几点:
(1)电路元件的符号一定要用统一规定的符号,不可自造符号。
(2)整个电路图应呈长方形,导线应画成横平竖直,有角有棱。简洁、美观、整齐、大小比例适中。
(3)元件安排适当,分布均匀。不得将元件画在拐角处,导线与元件连接要对称,不要断开。
(4)要使所画的符号与实物相对应。开关的状态应与实物一致。
图:简单电路
画出电路图
练习:
手电筒的电池、灯泡、开关是怎样连接的?一般手电筒的外壳是用金属制做的,它起了什么作用?塑料外壳的手电筒,用什么办法来连接电池和灯泡?试着画出图中手电筒的电路图。
解答:
① 金属外壳起导线作用。
② 塑料外壳的手电筒用导线连接电池和灯泡。
只闭合开关S2,哪个灯泡发光?能否同时闭合开关S1、S2、S3,为什么?
