周周测三(第十五章第1～3节)
(时间：45分钟　满分：100分　姓名：________)

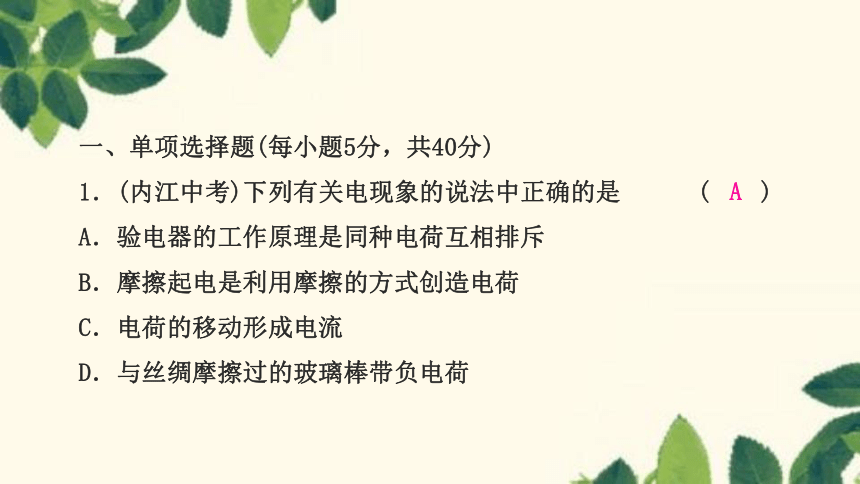

一、单项选择题(每小题5分，共40分)
1．(内江中考)下列有关电现象的说法中正确的是 ( )
A．验电器的工作原理是同种电荷互相排斥
B．摩擦起电是利用摩擦的方式创造电荷
C．电荷的移动形成电流
D．与丝绸摩擦过的玻璃棒带负电荷
A

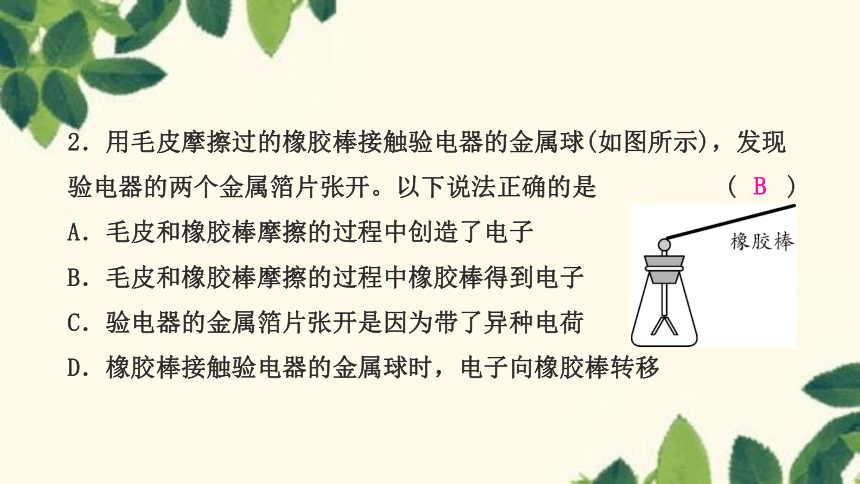

2．用毛皮摩擦过的橡胶棒接触验电器的金属球(如图所示)，发现验电器的两个金属箔片张开。以下说法正确的是 (　　)
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移
B

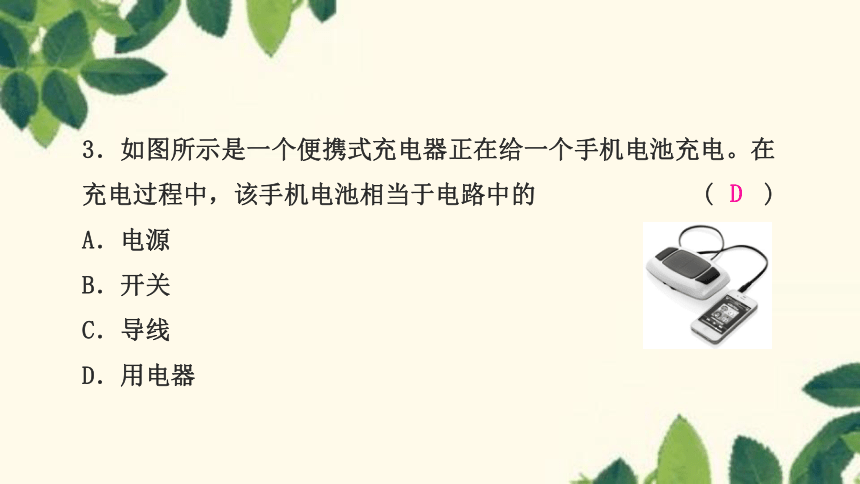

3．如图所示是一个便携式充电器正在给一个手机电池充电。在充电过程中，该手机电池相当于电路中的 (　　)
A．电源
B．开关
C．导线
D．用电器
D

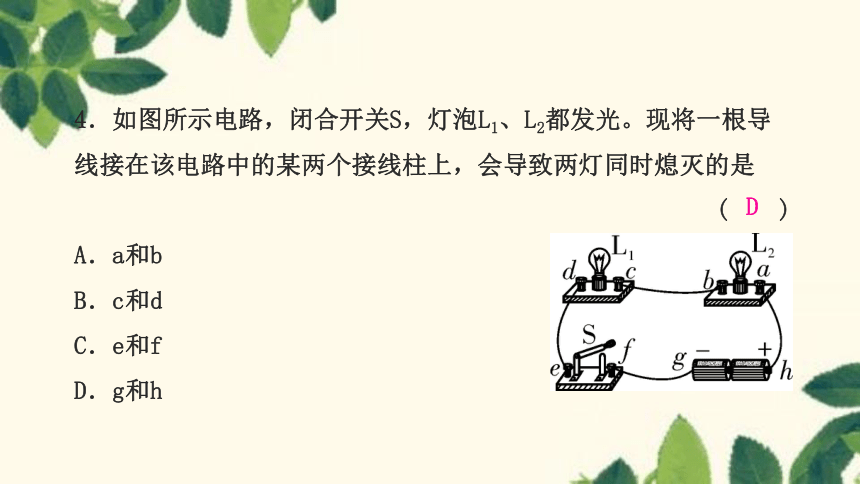

4．如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是
( )
A．a和b
B．c和d
C．e和f
D．g和h
D

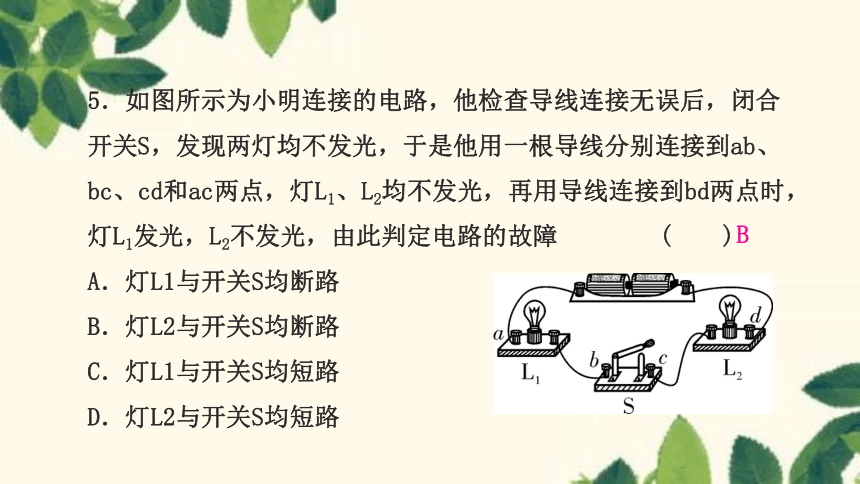

5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障 (　　)
A．灯L1与开关S均断路
B．灯L2与开关S均断路
C．灯L1与开关S均短路
D．灯L2与开关S均短路
B

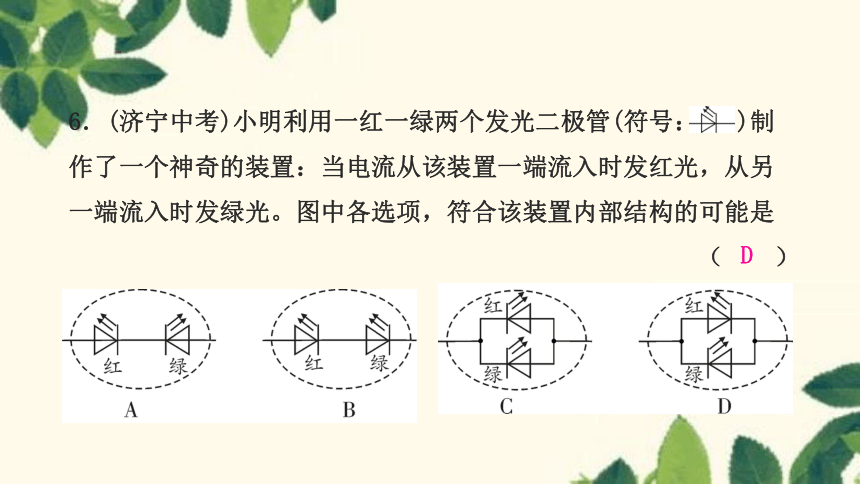

6．(济宁中考)小明利用一红一绿两个发光二极管(符号： )制作了一个神奇的装置：当电流从该装置一端流入时发红光，从另一端流入时发绿光。图中各选项，符合该装置内部结构的可能是
（ ）
D
7．自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。如图所示的电路图符合要求的是 (　　)
B
8．如图所示，学校有前、后两个门和值班室，在前、后门各装有一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响，以下电路设计符合要求的是 (　　)
D
二、填空题(每空3分，共24分)
9．(江西中考)如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。由图中对话可以判断：甲物体可能带____电或_________。
负
不带电
10．小冬同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，验电器金属箔片上的____(选填“正”或“负”)电荷向玻璃棒移动，箔片张开，说明同种电荷相互_______。
负
排斥
11．科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，如图所示。这是由于头发丝带有_______(选填“同种”或“异种”)电荷而相互_______(选填“吸引”或“排斥”)的结果。
同种
排斥
12．市面上有一种如图所示的“一拖五耳机分线器”，它可以让智能手机输出的音乐同时供五个人聆听，这五副耳机的连接方式是____联，原因是它们____(选填“能”或“不能”)独立工作。
并
能
三、作图题(每小题10分，共20分)
13．汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，R0是保护电阻，根据上述情形连接电路。
14．如图中，有带扇叶的小电动机一台，电热丝一段，开关两个(S1、S2)，插头一个，导线若干，利用这些器材可以连起一个有冷、热两挡的电吹风电路。要求：只闭合开关S1时吹冷风，只闭合开关S2时既不吹风又不发热，同时闭合S1、S2时吹热风。请你用笔画线将图中元件连接起来(连线不交叉)。
四、实验与探究题(16分)
15．在“连接串联电路”实验中，实验电路如图所示。
(1)在连接电路时，开关应该处于_______状态。
断开
(2)连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是__________________(选填“L1灯丝断了”“L2灯丝断了”“L1短路”或“L2与灯座接触不良”)。
L2与灯座接触不良
(3)排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电源负极之间，观察到同样的现象。这样操作的目的是探究_________________________________。
在串联电路中开关作用与位置无关
