电磁铁电磁继电器

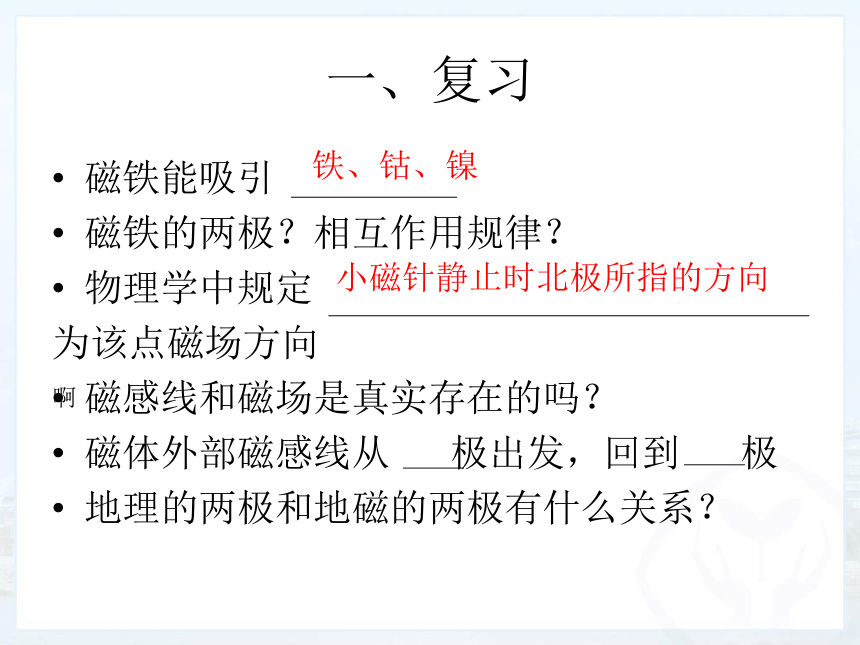

课件30张PPT。电磁铁 电磁继电器第二十章 第３节一、复习磁铁能吸引
磁铁的两极？相互作用规律？
物理学中规定
为该点磁场方向
磁感线和磁场是真实存在的吗？
磁体外部磁感线从 极出发，回到 极
地理的两极和地磁的两极有什么关系？铁、钴、镍小磁针静止时北极所指的方向啊

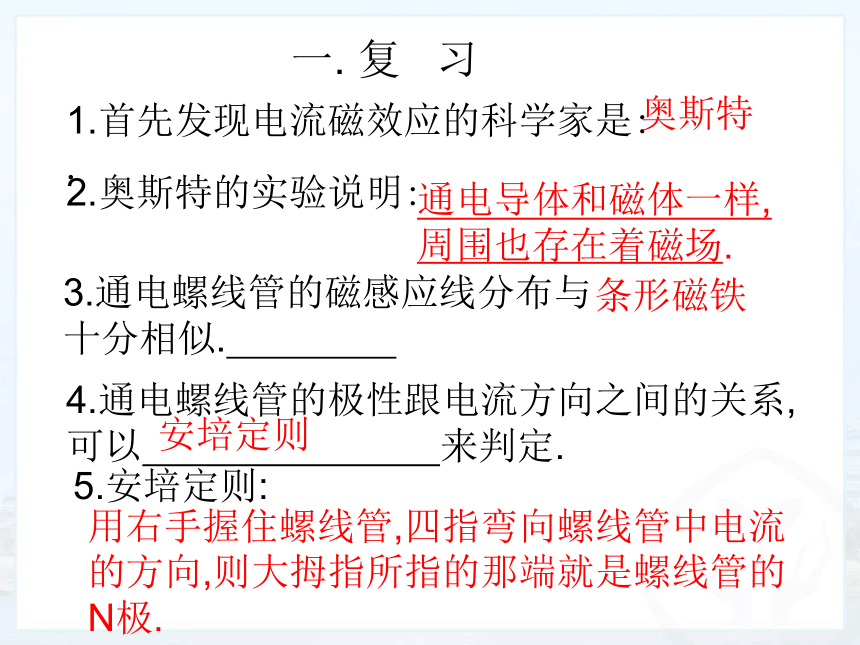

一. 复 习1.首先发现电流磁效应的科学家是: . 奥斯特2.奥斯特的实验说明: 通电导体和磁体一样,

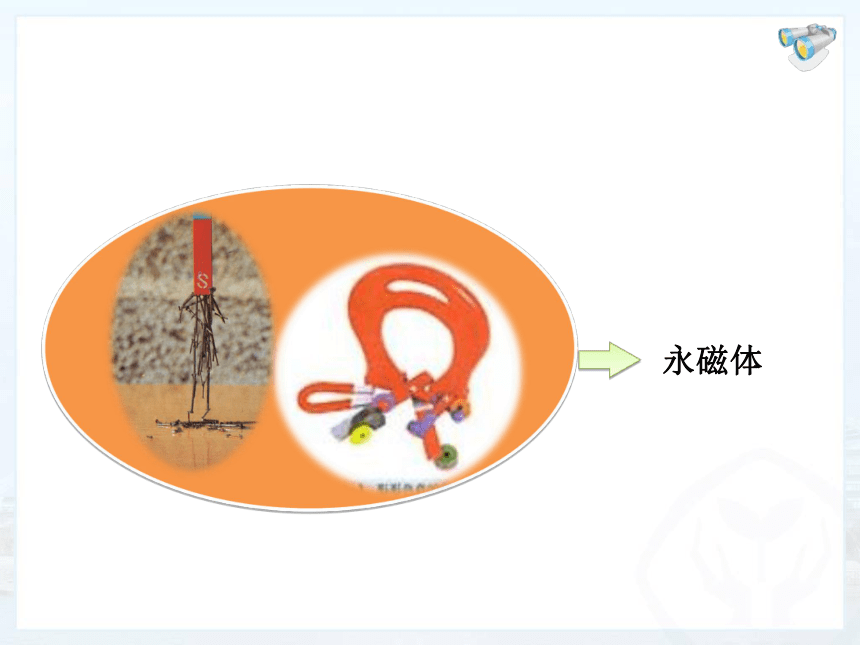

周围也存在着磁场.3.通电螺线管的磁感应线分布与 十分相似. 条形磁铁4.通电螺线管的极性跟电流方向之间的关系,可以 来判定.安培定则5.安培定则:用右手握住螺线管,四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极.永磁体 电磁铁：内部带有铁芯的通电螺线管。电磁铁的工作原理：
利用电流的磁效应来工作的

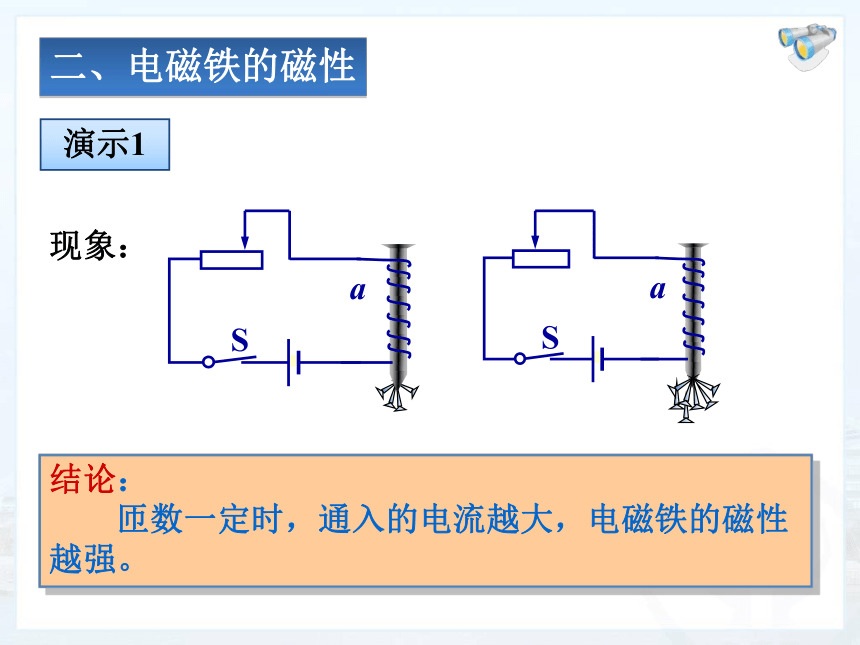

演示电磁铁的工作　　1．插入铁芯的通电螺线管称为电磁铁。　　2．有电流通过时有磁性，没有电流时失去磁性。一、电磁铁电磁铁磁性大小跟哪些因素有关呢？　　磁性强弱可能与电流的大小、线圈的匝数和形状有关。应用电流磁效应，应该与电流大小有关。线圈是主要部件，应该与线圈的形状、匝数有关。二、电磁铁的磁性问题猜想二、电磁铁的磁性演示1结论：

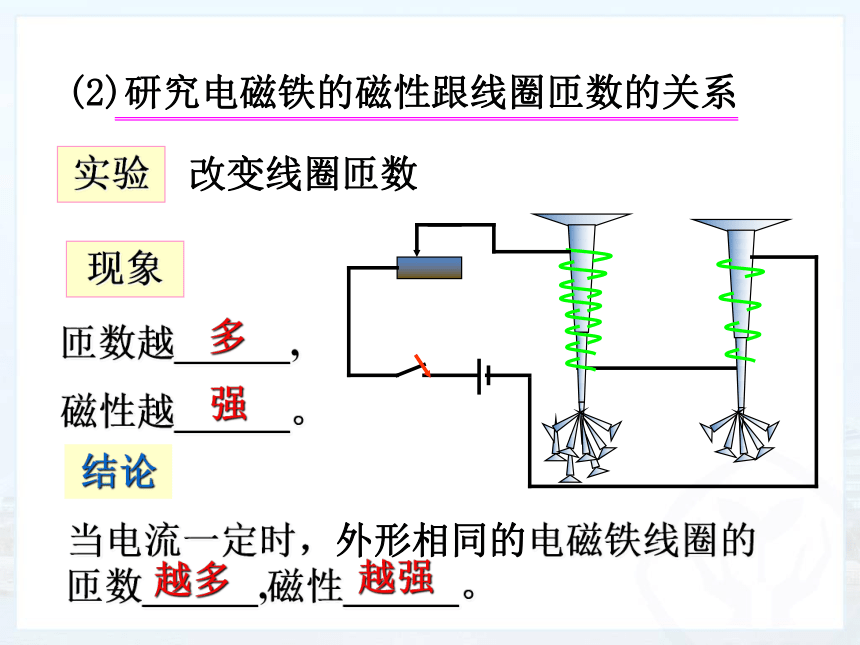

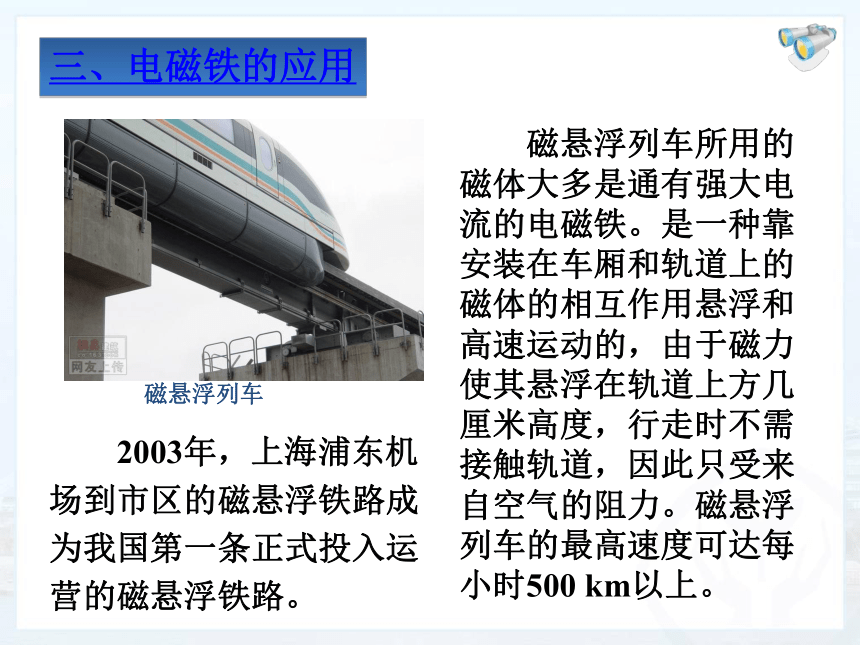

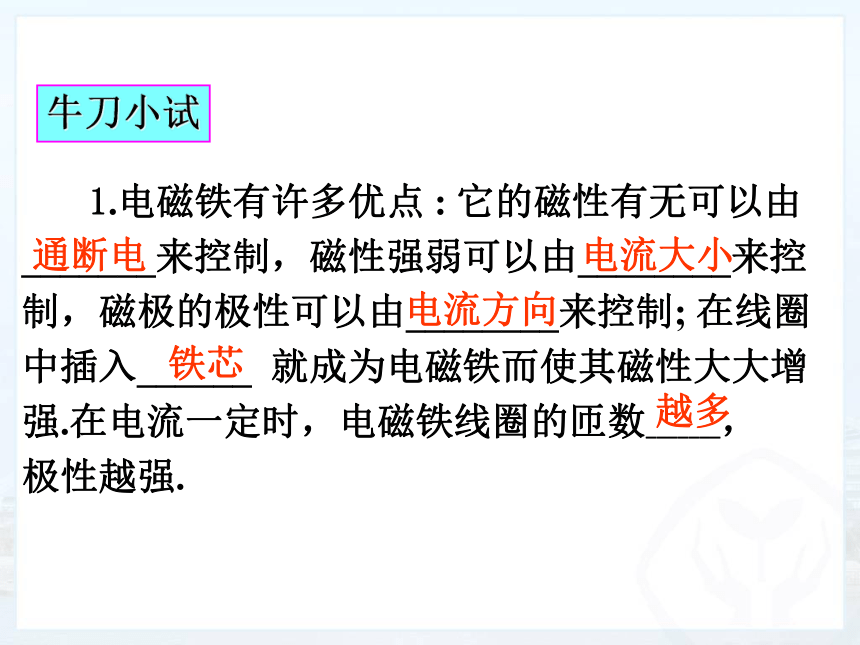

　　匝数一定时，通入的电流越大，电磁铁的磁性越强。现象：改变线圈匝数实验多强越多越强有越强越多越强大消失通断电改变电流大小改变电流方向　　磁悬浮列车所用的磁体大多是通有强大电流的电磁铁。是一种靠安装在车厢和轨道上的磁体的相互作用悬浮和高速运动的，由于磁力使其悬浮在轨道上方几厘米高度，行走时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500 km以上。　　2003年，上海浦东机场到市区的磁悬浮铁路成为我国第一条正式投入运营的磁悬浮铁路。磁悬浮列车三、电磁铁的应用牛刀小试 1.电磁铁有许多优点 : 它的磁性有无可以由_______来控制，磁性强弱可以由________来控制，磁极的极性可以由________来控制; 在线圈中插入______ 就成为电磁铁而使其磁性大大增强.在电流一定时，电磁铁线圈的匝数_______， 极性越强.通断电电流大小电流方向铁芯越多A. S1接1，S2接3D. S1接2，S2接3C. S1接2，S2接4B. S1接1，S2接42.如图所示，要使电磁铁磁性最强，正确的接法是 （ ）R43S2S121RD3.将电磁铁、滑动变阻器、电源与开关接成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将 （ ）
A.不变 B.缩短

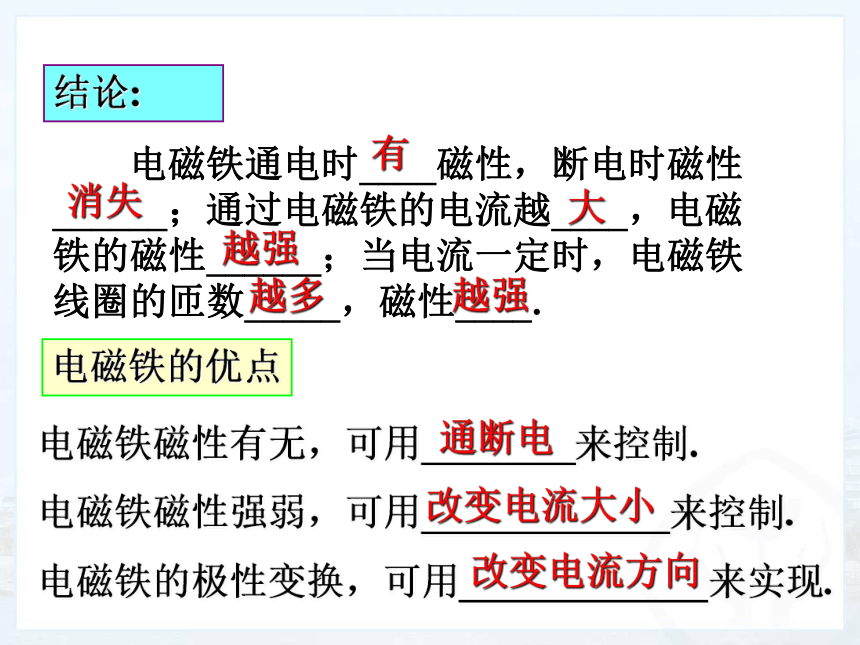

C.伸长 D.不能判断思考：若悬挂的铁块改为磁铁，情况又将怎样呢？电磁铁1．定义：插入铁芯的通电螺线管称为电磁铁2．工作原理：利用电流的磁效应来工作3．影响磁性强弱的因素：a．电流的大小b．线圈的匝数c．有无铁芯4．优点：5．应用：c．磁极变换可以用改变电流方向来控制a．磁性有无可以用通电、断电来控制b．磁性的强弱可以用改变电流的大小来控制（控制变量法）电磁起重机电铃磁悬浮列车　　在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，那怎么才能控制这些强大的电流？三、电磁铁的应用电磁继电器构造主要部分的作用：电磁铁：通电时产生磁性，吸下衔铁衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁触点：相当于被控制电路的开关(A、C静触点，B：动触点）1.电磁继电器的结构及部件作用ACB低压控制电路高压工作电路 电磁继电器工作时，电路分为哪两部分？控制电路包括 、 、 。工作电路包括 、 、 。（高压）电源触点用电器（低压）电源开关电磁铁工作过程动画工作原理：2、电磁继电器的工作原理： 当开关S1闭合时，电磁铁通电产生 ，将______吸下,开关S的触点_____，工作电路中有_____通过，电动机便转动起来。电流接通衔铁磁性控制电路工作电路电磁继电器的作用和实质电磁继电器的作用及实质：1、用控制 电压 电流电路通断的办法，
来间接控制 电压 电流电路的通断。2、电磁继电器的实质就是一种利用 来
控制工作电路通断的开关。低弱高强电磁铁讨论：水位自动报警器的工作原理水位自动报警装置是怎样连接并工作的？要求：3、若在水位不正常时要提醒工作人员，最好再安装一个电铃，电铃应该接在什么地方呢？讨论：1、水位未达到金属块A时，绿灯亮；
2、水位达到金属块A时，红灯亮。演示工作过程工作原理：水位没有到达金属块A时,电磁铁不通电无磁性,绿灯亮,显示水位正常。当水位到达金属块A时，电磁铁通电有磁性，将衔片吸下来，红灯亮,表示水位不正常。闭合开关K，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡L熄灭.当断开开关K时，电磁继电器停止工作，灯泡L发光.电磁继电器的控制作用防盗自动报警装置
王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。踏板3、电磁继电器有哪些应用 （1） 用低电压、弱电流控制高电压、强电流。 （2） 实现自动控制 （3） 实现远距离控制想想做做4.如图是一种火警报警器．正常情况下绿灯亮，当发生火警时，红灯亮、电铃响从而达到报警的目的．试说明这种火警报警器的工作原理．
2.如图所示,当滑动变阻器的滑片向右移动时，电路中的电流将 ，电磁铁中的磁性将 。减弱变小 4.如图所示，若将变阻器的滑片向右移动，那么悬挂磁铁的弹簧将( )
A. 不变
B. 缩短
C. 伸长
D. 不能判断SNB 5. 下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器。其踏板放在仓库的门口，电铃和灯泡放在值班室内。观察电路可知：这个报警器的工作原理是：有人踩踏板时________；无人踩踏板时________。电铃响电灯亮
