人教版 初中物理 九年级全册 第十九章 生活用电 19.1 家庭电路 课件（2022新课标）

(共48张PPT)
课题 19.1 家庭电路
人教版九年级物理全一册
制作 高文超
教学目标

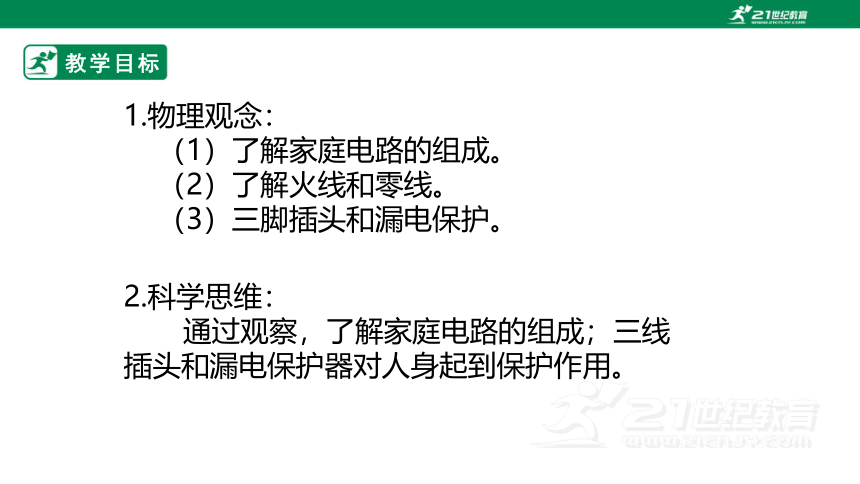

1.物理观念：
（1）了解家庭电路的组成。
（2）了解火线和零线。
（3）三脚插头和漏电保护。
2.科学思维：
通过观察，了解家庭电路的组成；三线插头和漏电保护器对人身起到保护作用。
教学目标
3.科学探究：
了解辨别火线和零线的工具及使用方法。
4.科学态度与责任：
在家庭用电中有保护自己和他人的安全的意识。
教学目标
教学重点
家庭电路的组成，辨别火线与零线。
教学难点
火线、零线、保护地线和漏电保护。
新知导入
2022年10月12日下午,“天宫课堂”第三课正式开启。
新知导入
神舟十四号航天员陈冬、刘洋、蔡旭哲进行太空授课,并面向全球进行现场直播。
新知导入
神舟十四号航天员陈冬、刘洋、蔡旭哲进行太空授课,并面向全球进行现场直播。
新知导入
神舟十四号航天员刘洋进行太空授课,并面向全球进行现场直播。
新知导入
神州舟十四号航天员在太空上吃的食物一般含天然的食物主要包括了6大类，分别是即食食品，辐射食品，加热食品，自然食品，复水食品和饮料。这些食物大多都是通过天舟四号运送上去的。食品加热靠加热装置完成，加热装置能量来源是电。
新知讲解
放学了，一家人团聚在一起，看着电视，听着音乐，品尝着从冰箱里取出的美食 这些惬意的生活，电的作用功不可没！
新知讲解
家庭电路是最常见、最基本的实用电路。
一、家庭电路的组成
新知讲解
家庭照明和家用电器所用的电能是从发电厂通过输电线送来的。我国家庭电路的电压是220V。
一、家庭电路的组成
新知讲解
上图是比较简单的家庭电路示意图，由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成
火线和零线
用电器和开关
总开关和保险装置
三孔插座和接地线
新知讲解
输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。接下来就是总开关。当家庭电路需要检修时，必须断开总开关，这时室内全部电路与外面的输电电线分离，可以保证施工人员的安全。
一、家庭电路的组成
火线和零线
用电器和开关
总开关和保险装置
三孔插座和接地线
新知讲解
总开关的后面是保险装置。熔丝是简易保险装置，装在保险盒内。 电流过大时，熔丝会熔化，切断电路，对用电器起到保护作用。
一、家庭电路的组成
新知讲解
熔丝作用： 电流过大时，熔丝会熔化，切断电路，对用电器起到保护作用。
熔丝材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的熔丝，不能用铜丝或者铁丝代替熔丝。
一、家庭电路的组成
总开关和保险装置
新知讲解
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。
一、家庭电路的组成
新知讲解
二、火线和零线
进户线有两条输电线中，一条叫做端线，俗称火线，另一根叫做零线。零线在入户之前已经和大地相连。
0 V
220 V
220 V
火线
零线
大地
新知讲解
二、火线和零线
在家庭电路中，知道进户线的两条哪条是火线，哪条是零线非常重要。常用的方法是用试电笔来判断。
试电笔
新知讲解
二、火线和零线
一种试电笔的构造如图所示。氖管中充有稀薄的氖气，两端是两个金属的电极。当电极间电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发红光。
试电笔
新知讲解
二、火线和零线
使用时，手按住笔卡，用笔尖接触被测导线（手指千万不能碰到笔尖）。
如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
试电笔
新知讲解
二、火线和零线
使用时，手按住笔卡，用笔尖接触被测导线（手指千万不能碰到笔尖）。
如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
新知讲解
二、火线和零线
如果被测导线是零线，氖管中不会有电流，氖管也就不会发光。
试电笔中的电阻的作用十分重要。氖管发光只需很小的电流，所以要在试电笔的电路中串联一个很大的电阻，约有一百万欧姆。
新知讲解
二、火线和零线
试电笔中的电阻的作用十分重要。串联一个很大的电阻。由于电流很小，使用试电笔时尽管电流通过人体，也不会对人体造成伤害。
另一种常见试电笔形状如螺丝刀，使用时要用指尖抵住上端的金属帽。
新知讲解
二、火线和零线
试电笔通常也用来检查电气设备的外壳是否带电。
通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该是并联后接在电路中。控制用电器的开关要连接在火线和用电器之间。
新知讲解
三、三线插头和漏电保护器
洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线（通常标有“L”），一条接零线（通常标有“N”），第三条线标着“E”，它是做什么的？。
新知讲解
三、三线插头和漏电保护器
洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线（通常标有“L”），一条接零线（通常标有“N”），第三条线标着“E”，它是做什么的？。
新知讲解
三、三线插头和漏电保护器
原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
新知讲解
三、三线插头和漏电保护器
洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线（通常标有“L”），一条接零线（通常标有“N”），第三条线标着“E”，它是做什么的？。
E-大地
L-火线
零线-N
新知讲解
三、三线插头和漏电保护器
三孔插座：
简记“左零右火上大地”
E-大地
L-火线
零线-N
新知讲解
三、三线插头和漏电保护器
三孔插座接线示意图。
“左零右火上地线”
E
N
L
新知讲解
三、三线插头和漏电保护器
两孔插座接线示意图。“左零右火”
N
L
新知讲解
三、三线插头和漏电保护器
灯泡与控制的开关连接示意图。“开关接在火线与灯座之间”
L
N
新知讲解
三、三线插头和漏电保护器
在新建的楼房里，控制插座的总开关大多数装有漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
新知讲解
三、三线插头和漏电保护器
在新建的楼房里，控制插座的总开关大多数装有漏电保护器。正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
新知讲解
三、三线插头和漏电保护器
但是，如果站在地上的人不小心接触火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。
新知讲解
三、三线插头和漏电保护器
图是现在一般标准住宅内配电系统方框图，同学们可以想一想：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
新知讲解
三、三线插头和漏电保护器
图是现在一般标准住宅内配电系统方框图，同学们可以想一想：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
N
L
照明 插座 电热器 备用电器
课堂练习
1.关于家庭电路说法不正确的是（ ）
A. 电能表显示所消耗的电能
B. 家庭电路需要修理时，必须断开总开关
C. 当电流过大时熔丝会熔化，切断电路
D. 开关与用电器是并联的
D
课堂练习
2.下列关于空气开关说法不正确的是（ ）
A.空气开关安装在电能表后
B.当电路中电流过大时，空气开关自动断开
C.电路短路时空气开关不会跳闸
D.找出电流过大原因并把问题解决后，重新闭合空气开关就可以了
C
课堂练习
3. 下列关于家庭电路的说法正确的是（ ）
A.进户的两条输电线中，一条叫做端线，俗称火线，用N表示
B.一条线在入户之前已经和大地相连，叫做零线，用L表示
C.火线与零线之间的电压为220V
D.零线与大地之间的电压为220V
C
课堂练习
4.关于试电笔的说法不正确的是（ ）
A.使用试电笔时人体不能接触笔尾金属体
B.使用试电笔时人体不能接触笔尖金属体
C.如果被测的导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光
D.试电笔的电路中串联一个很大的电阻。
A
课堂练习
5.关于家庭电路的说法不正确的是（ ）
A. 空气开关自动切断电路，对用电器起保护作用
B. 电冰箱的金属外壳与电源的零线相连
C. 电冰箱的金属外壳必须与三线插头的大地相连通
D.如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起保护作用
B
课堂总结
1. 家庭电路由进户线、电能表、总开关、保险装置、用电器、导线、开关及插座等组成。
电能表显示消耗的电能；保险装置当电流过大时自动切断电路，对用电器起保护作用；总开关切断电路，安全检修。
2.火线L、零线N。零线与火线间电压是220V，用试电笔辨别。手触尾，尖触线，氖管发光，是火线。
3.三线插头的第三根线E和用电器的金属外壳相连，如果用电器外壳和电源火线间绝缘损坏，不会对人体造成伤害。如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器迅速切断电流。
板书设计
1. 家庭电路由进户线、电能表、总开关、保险装置、用电器、导线、开关及插座等组成。
电能表显示消耗的电能；保险装置当电流过大时自动切断电路，对用电器起保护作用；总开关切断电路，安全检修。
2.火线L、零线N。零线与火线间电压是220V，用试电笔辨别。手触尾，尖触线，氖管发光，是火线。
3.三线插头的第三根线E和用电器的金属外壳相连，如果用电器外壳和电源火线间绝缘损坏，不会对人体造成伤害。如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器迅速切断电流。
