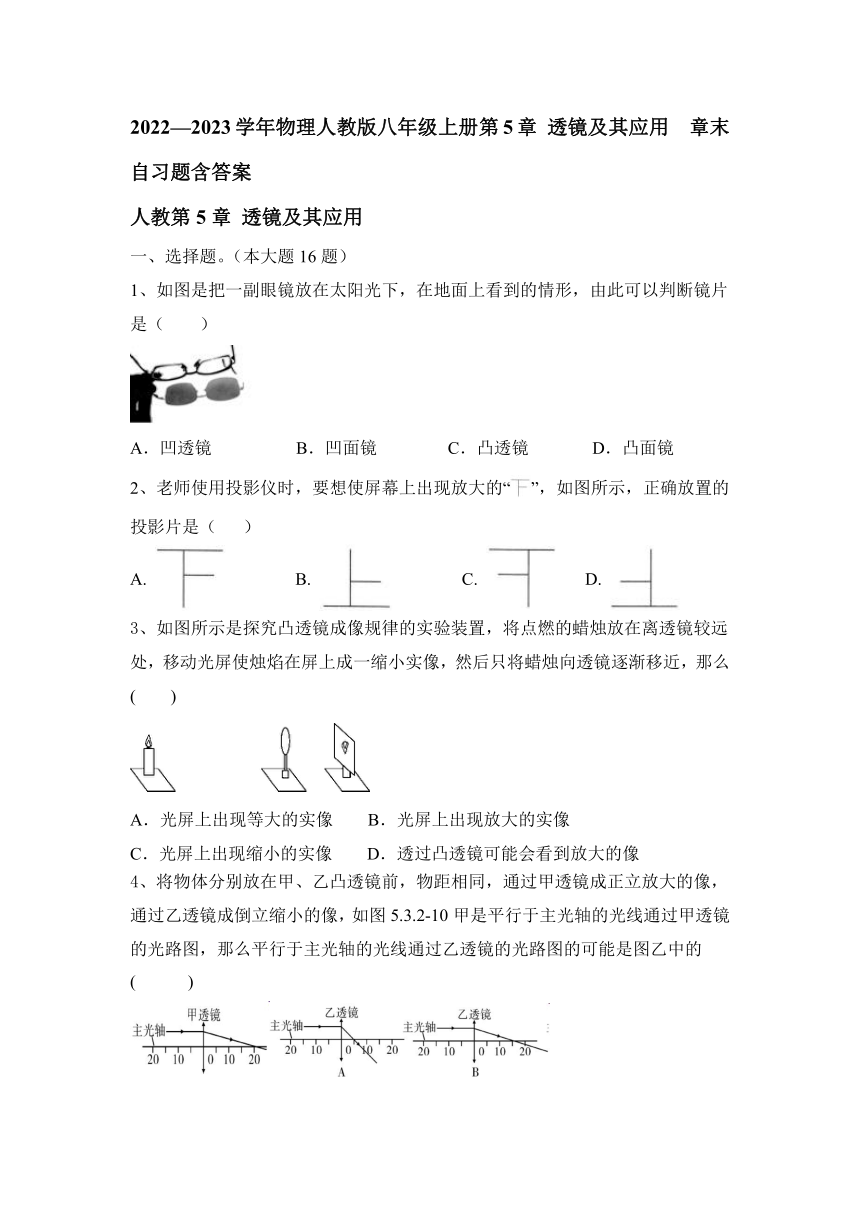

2022—2023学年物理人教版八年级上册第5章 透镜及其应用 章末自习题（含答案）

2022—2023学年物理人教版八年级上册第5章 透镜及其应用 章末自习题含答案
人教第5章 透镜及其应用
一、选择题。（本大题16题）
1、如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（　　）
A．凹透镜 B．凹面镜 C．凸透镜 D．凸面镜
2、老师使用投影仪时，要想使屏幕上出现放大的“”，如图所示，正确放置的投影片是（ ）
A. B. C. D.
3、如图所示是探究凸透镜成像规律的实验装置，将点燃的蜡烛放在离透镜较远处，移动光屏使烛焰在屏上成一缩小实像，然后只将蜡烛向透镜逐渐移近，那么( )
A．光屏上出现等大的实像 B．光屏上出现放大的实像
C．光屏上出现缩小的实像 D．透过凸透镜可能会看到放大的像
4、将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像，如图5.3.2-10甲是平行于主光轴的光线通过甲透镜的光路图，那么平行于主光轴的光线通过乙透镜的光路图的可能是图乙中的( )

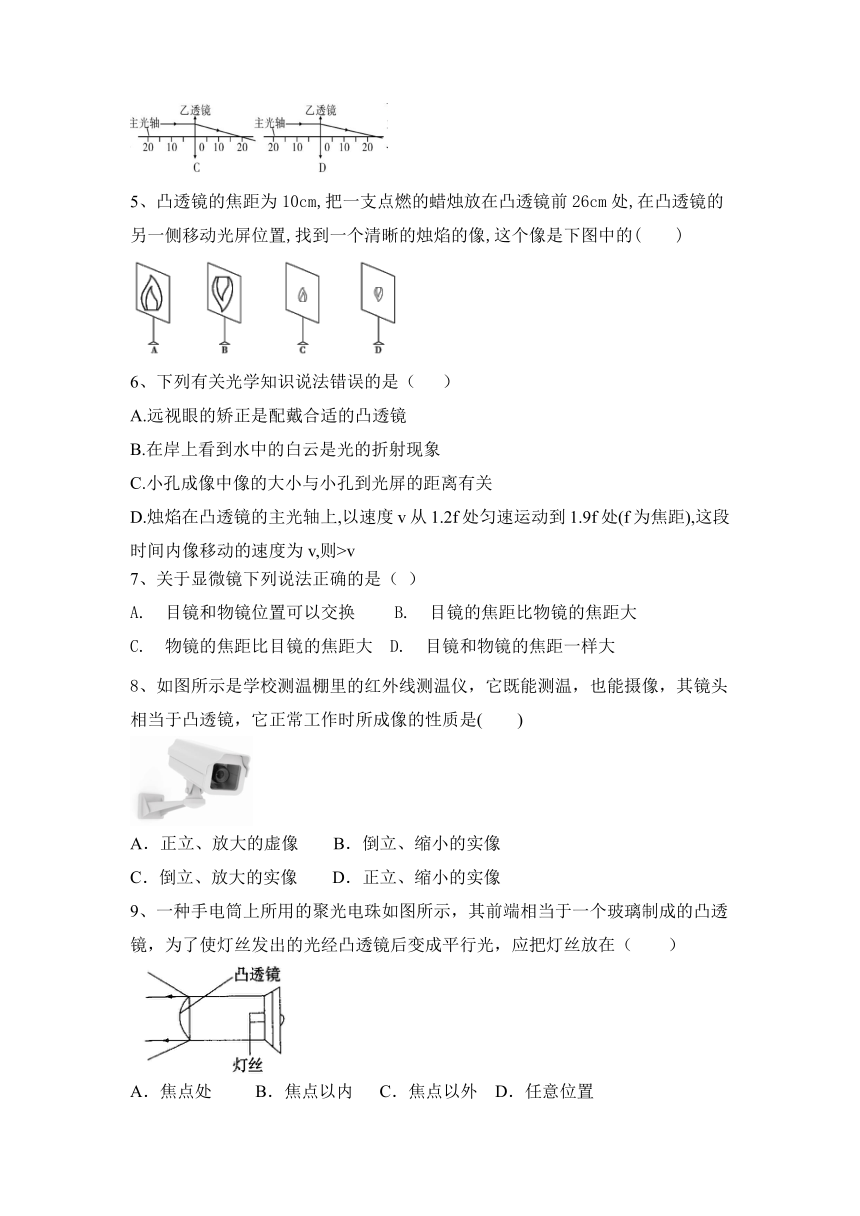

5、凸透镜的焦距为10cm,把一支点燃的蜡烛放在凸透镜前26cm处,在凸透镜的另一侧移动光屏位置,找到一个清晰的烛焰的像,这个像是下图中的(　　)
6、下列有关光学知识说法错误的是（ ）
A.远视眼的矫正是配戴合适的凸透镜
B.在岸上看到水中的白云是光的折射现象
C.小孔成像中像的大小与小孔到光屏的距离有关
D.烛焰在凸透镜的主光轴上,以速度v从1.2f处匀速运动到1.9f处(f为焦距),这段时间内像移动的速度为v,则>v
7、关于显微镜下列说法正确的是（ ）
A. 目镜和物镜位置可以交换 B. 目镜的焦距比物镜的焦距大
C. 物镜的焦距比目镜的焦距大 D. 目镜和物镜的焦距一样大
8、如图所示是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是(　　)
A．正立、放大的虚像 B．倒立、缩小的实像
C．倒立、放大的实像 D．正立、缩小的实像
9、一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制成的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置

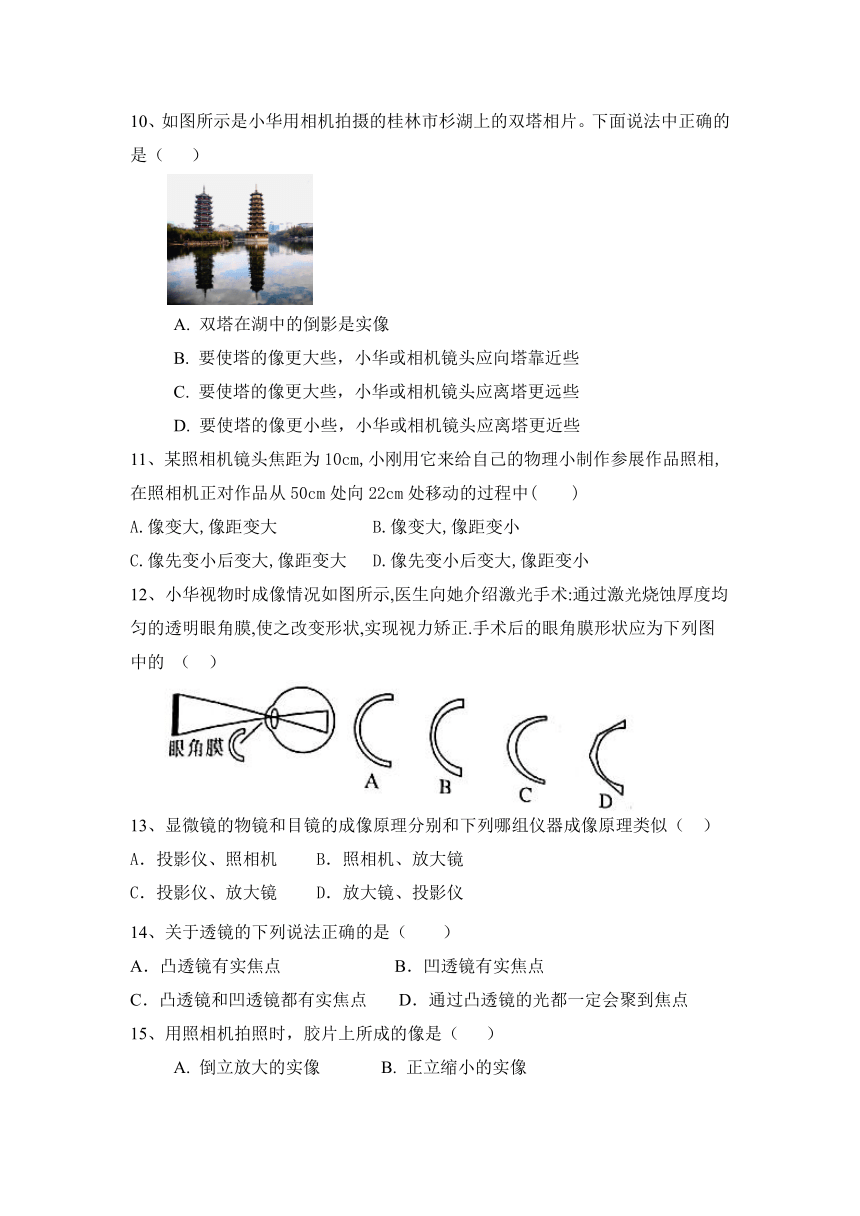

10、如图所示是小华用相机拍摄的桂林市杉湖上的双塔相片。下面说法中正确的是（ ）
A. 双塔在湖中的倒影是实像
B. 要使塔的像更大些，小华或相机镜头应向塔靠近些
C. 要使塔的像更大些，小华或相机镜头应离塔更远些
D. 要使塔的像更小些，小华或相机镜头应离塔更近些
11、某照相机镜头焦距为10cm,小刚用它来给自己的物理小制作参展作品照相,在照相机正对作品从50cm处向22cm处移动的过程中(　　)
A.像变大,像距变大 B.像变大,像距变小
C.像先变小后变大,像距变大 D.像先变小后变大,像距变小
12、小华视物时成像情况如图所示,医生向她介绍激光手术:通过激光烧蚀厚度均匀的透明眼角膜,使之改变形状,实现视力矫正.手术后的眼角膜形状应为下列图中的 （ ）
13、显微镜的物镜和目镜的成像原理分别和下列哪组仪器成像原理类似（　）
A．投影仪、照相机 B．照相机、放大镜
C．投影仪、放大镜 D．放大镜、投影仪
14、关于透镜的下列说法正确的是（　　）
A．凸透镜有实焦点 B．凹透镜有实焦点
C．凸透镜和凹透镜都有实焦点 D．通过凸透镜的光都一定会聚到焦点
15、用照相机拍照时，胶片上所成的像是（ ）
A. 倒立放大的实像 B. 正立缩小的实像
C. 倒立缩小的虚像 D. 倒立缩小的实像

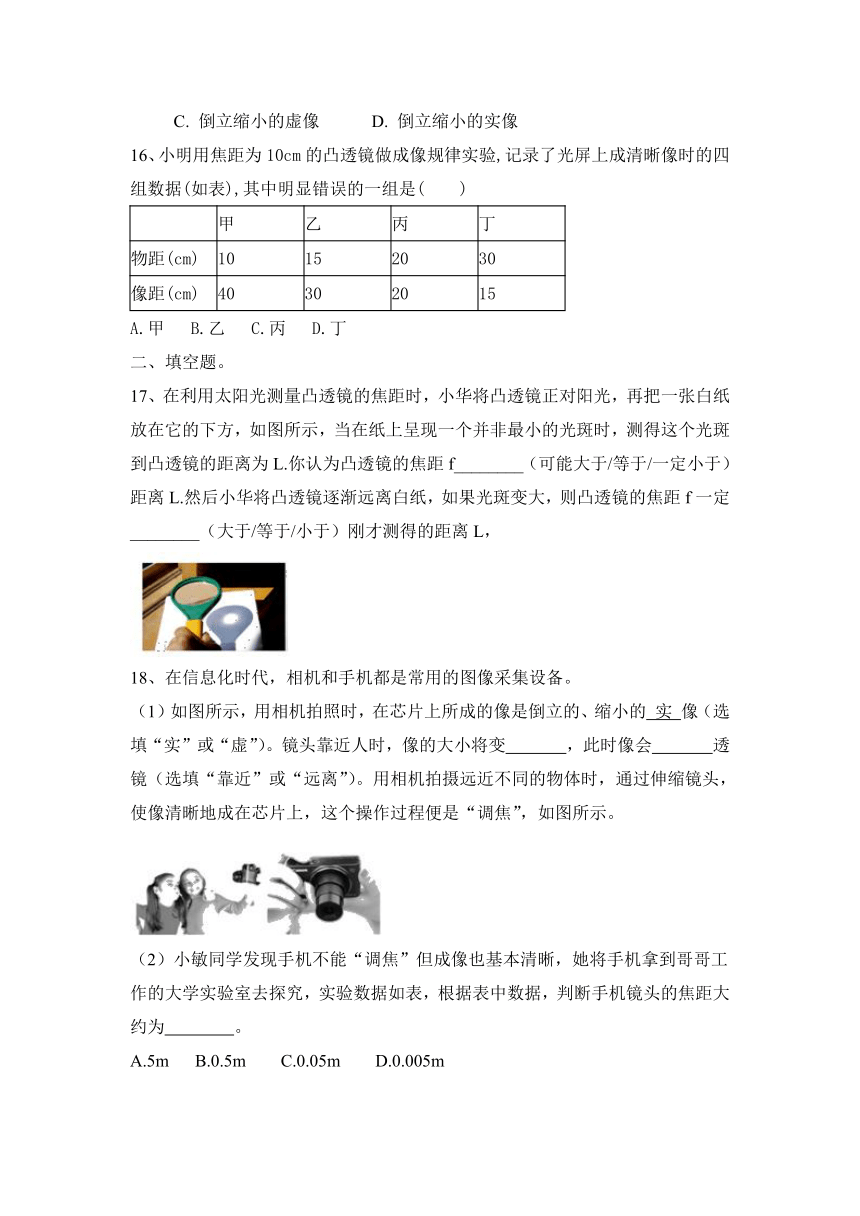

16、小明用焦距为10cm的凸透镜做成像规律实验,记录了光屏上成清晰像时的四组数据(如表),其中明显错误的一组是(　　)
甲 乙 丙 丁
物距(cm) 10 15 20 30
像距(cm) 40 30 20 15
A.甲 B.乙 C.丙 D.丁
二、填空题。
17、在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L.你认为凸透镜的焦距f________（可能大于/等于/一定小于）距离L.然后小华将凸透镜逐渐远离白纸，如果光斑变大，则凸透镜的焦距f一定________（大于/等于/小于）刚才测得的距离L，
18、在信息化时代，相机和手机都是常用的图像采集设备。
（1）如图所示，用相机拍照时，在芯片上所成的像是倒立的、缩小的 实 像（选填“实”或“虚”）。镜头靠近人时，像的大小将变 ，此时像会 透镜（选填“靠近”或“远离”）。用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图所示。

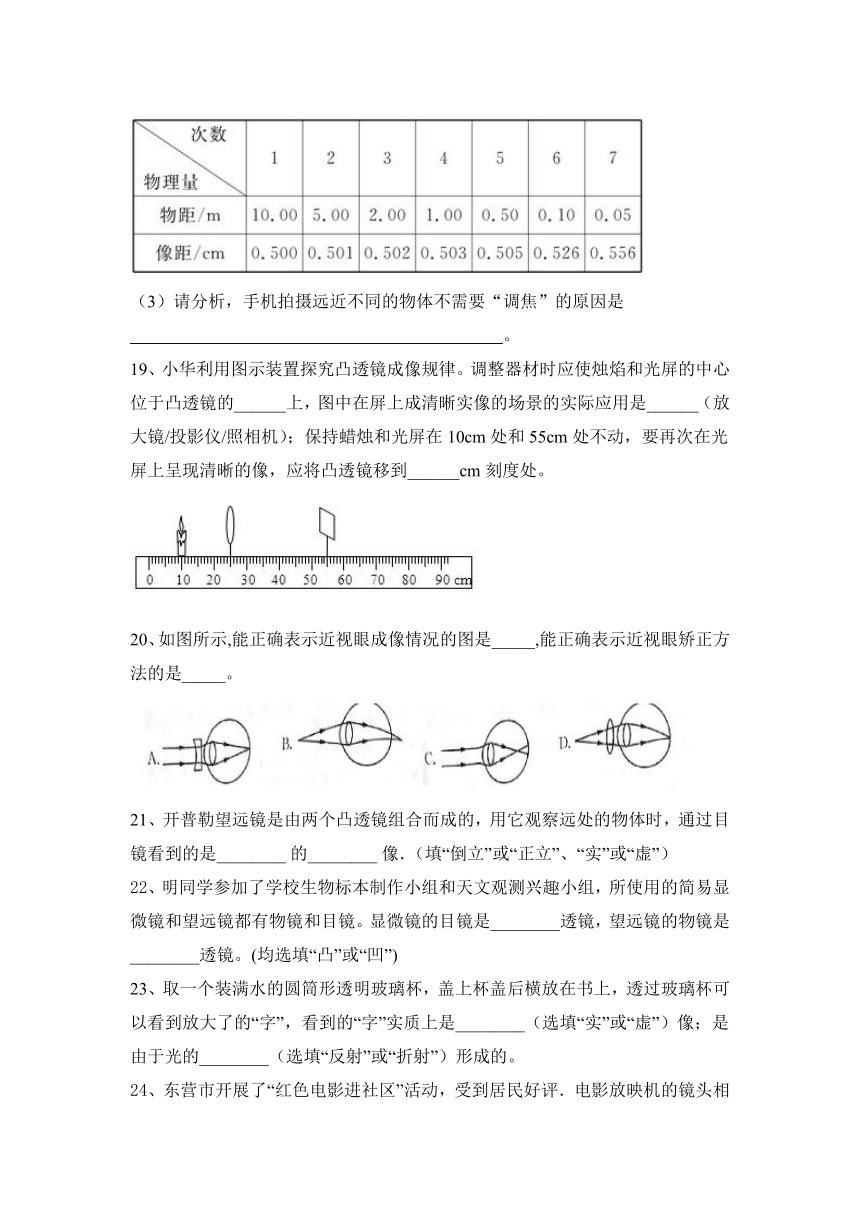

（2）小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为 。
A.5m B.0.5m C.0.05m D.0.005m
（3）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是
。
19、小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
20、如图所示,能正确表示近视眼成像情况的图是_____,能正确表示近视眼矫正方法的是_____。
21、开普勒望远镜是由两个凸透镜组合而成的，用它观察远处的物体时，通过目镜看到的是________ 的________ 像．（填“倒立”或“正立”、“实”或“虚”）
22、明同学参加了学校生物标本制作小组和天文观测兴趣小组，所使用的简易显微镜和望远镜都有物镜和目镜。显微镜的目镜是________透镜，望远镜的物镜是________透镜。(均选填“凸”或“凹”)
23、取一个装满水的圆筒形透明玻璃杯，盖上杯盖后横放在书上，透过玻璃杯可以看到放大了的“字”，看到的“字”实质上是________（选填“实”或“虚”）像；是由于光的________（选填“反射”或“折射”）形成的。
24、东营市开展了“红色电影进社区”活动，受到居民好评．电影放映机的镜头相当于一个__ __(填“凸透镜”或“凹透镜”)，电影放映时在银幕上形成的是__ 、放大的实像．
25、如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，现小明想进一步探究凸透镜成像的特点，应选择______（甲/乙）透镜。小明选择好透镜后在光具座上进行实验：当物体距离透镜8 cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2 cm，在光屏上又可以成一清晰______像。当物体距离透镜4 cm时，成______像。
三、作图题。
26、如图所示，请补充完整凸透镜的两条入射光线。
四、实验探究题。
27、在利用太阳光测量凸透镜的焦距后，小华将凸透镜正对着太阳，发现把火柴头放在凸透镜焦点处一段时间后，火柴会被点燃．他想进一步探究不同的透镜对火柴的点燃效果有什么不同，和同学们讨论后，他们提出了以下三种猜想：
猜想1：凹透镜也能点燃火柴；
猜想2：点燃火柴的快慢与凸透镜的焦距大小有关；
猜想3：点燃火柴的快慢与凸透镜的直径大小有关．
（1）根据所学知识，他们经过讨论，判断猜想1是错误的．你认为他们判断的依据是　 　。
（2）为了验证猜想2是否正确，他们选用直径相同而焦距不等的凸透镜进行多次实验，发现火柴被点燃的时间基本相等．这说明猜想2是　 　的。
（3）请设计一个简单实验，验证猜想3是否正确，简述你的实验方案．
简要做法：　 　 ；
如何判断：　 　。
28、小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律：
（1）小明通过图甲的实验操作，确定了该凸透镜的焦距。实验时，把凸透镜固定在光具座50cm刻度线处。
（2）小明将蜡烛移至光具座上10cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、　 　的实像。
（3）小明又将蜡烛移至光具座上25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是　 　；此时小明把自己的近视眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动。
（4）小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：　 　；小明将蜡烛继续靠近透镜，看到的像将　 　（选填“变大”、“变小”或“不变”）。
五、计算题。
29、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
2022—2023学年物理人教版八年级上册第5章 透镜及其应用 章末自习题含答案
人教第5章 透镜及其应用
一、选择题。（本大题16题）
1、如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（　　）
A．凹透镜 B．凹面镜 C．凸透镜 D．凸面镜
【答案】A。
2、老师使用投影仪时，要想使屏幕上出现放大的“”，如图所示，正确放置的投影片是（ ）
A. B. C. D.
【答案】D
3、如图所示是探究凸透镜成像规律的实验装置，将点燃的蜡烛放在离透镜较远处，移动光屏使烛焰在屏上成一缩小实像，然后只将蜡烛向透镜逐渐移近，那么( )
A．光屏上出现等大的实像 B．光屏上出现放大的实像
C．光屏上出现缩小的实像 D．透过凸透镜可能会看到放大的像
【答案】D
4、将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像，如图5.3.2-10甲是平行于主光轴的光线通过甲透镜的光路图，那么平行于主光轴的光线通过乙透镜的光路图的可能是图乙中的( )
【答案】A
5、凸透镜的焦距为10cm,把一支点燃的蜡烛放在凸透镜前26cm处,在凸透镜的另一侧移动光屏位置,找到一个清晰的烛焰的像,这个像是下图中的(　　)
【答案】D　
6、下列有关光学知识说法错误的是（ ）
A.远视眼的矫正是配戴合适的凸透镜
B.在岸上看到水中的白云是光的折射现象
C.小孔成像中像的大小与小孔到光屏的距离有关
D.烛焰在凸透镜的主光轴上,以速度v从1.2f处匀速运动到1.9f处(f为焦距),这段时间内像移动的速度为v,则>v
【答案】B
7、关于显微镜下列说法正确的是（ ）
A. 目镜和物镜位置可以交换 B. 目镜的焦距比物镜的焦距大
C. 物镜的焦距比目镜的焦距大 D. 目镜和物镜的焦距一样大
【答案】B
8、如图所示是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，它正常工作时所成像的性质是(　　)
A．正立、放大的虚像 B．倒立、缩小的实像
C．倒立、放大的实像 D．正立、缩小的实像
【答案】B　
9、一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制成的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（ ）
A．焦点处 B．焦点以内 C．焦点以外 D．任意位置
【答案】A
10、如图所示是小华用相机拍摄的桂林市杉湖上的双塔相片。下面说法中正确的是（ ）
A. 双塔在湖中的倒影是实像
B. 要使塔的像更大些，小华或相机镜头应向塔靠近些
C. 要使塔的像更大些，小华或相机镜头应离塔更远些
D. 要使塔的像更小些，小华或相机镜头应离塔更近些
【答案】B
11、某照相机镜头焦距为10cm,小刚用它来给自己的物理小制作参展作品照相,在照相机正对作品从50cm处向22cm处移动的过程中(　　)
A.像变大,像距变大 B.像变大,像距变小
C.像先变小后变大,像距变大 D.像先变小后变大,像距变小
【答案】A　
12、小华视物时成像情况如图所示,医生向她介绍激光手术:通过激光烧蚀厚度均匀的透明眼角膜,使之改变形状,实现视力矫正.手术后的眼角膜形状应为下列图中的 （ ）
【答案】B
13、显微镜的物镜和目镜的成像原理分别和下列哪组仪器成像原理类似（　）
A．投影仪、照相机 B．照相机、放大镜
C．投影仪、放大镜 D．放大镜、投影仪
【答案】C
14、关于透镜的下列说法正确的是（　　）
A．凸透镜有实焦点 B．凹透镜有实焦点
C．凸透镜和凹透镜都有实焦点 D．通过凸透镜的光都一定会聚到焦点
【答案】A。
15、用照相机拍照时，胶片上所成的像是（ ）
A. 倒立放大的实像 B. 正立缩小的实像
C. 倒立缩小的虚像 D. 倒立缩小的实像
【答案】D
16、小明用焦距为10cm的凸透镜做成像规律实验,记录了光屏上成清晰像时的四组数据(如表),其中明显错误的一组是(　　)
甲 乙 丙 丁
物距(cm) 10 15 20 30
像距(cm) 40 30 20 15
A.甲 B.乙 C.丙 D.丁
【答案】A　
二、填空题。
17、在利用太阳光测量凸透镜的焦距时，小华将凸透镜正对阳光，再把一张白纸放在它的下方，如图所示，当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为L.你认为凸透镜的焦距f________（可能大于/等于/一定小于）距离L.然后小华将凸透镜逐渐远离白纸，如果光斑变大，则凸透镜的焦距f一定________（大于/等于/小于）刚才测得的距离L，
【答案】可能大于；小于
18、在信息化时代，相机和手机都是常用的图像采集设备。
（1）如图所示，用相机拍照时，在芯片上所成的像是倒立的、缩小的 实 像（选填“实”或“虚”）。镜头靠近人时，像的大小将变 ，此时像会 透镜（选填“靠近”或“远离”）。用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图所示。
（2）小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为 。
A.5m B.0.5m C.0.05m D.0.005m
（3）请分析，手机拍摄远近不同的物体不需要“调焦”的原因是
。
【答案】（1）大 远离 （2）D
（3）手机镜头的焦距小，像距变化的范围小
19、小华利用图示装置探究凸透镜成像规律。调整器材时应使烛焰和光屏的中心位于凸透镜的______上，图中在屏上成清晰实像的场景的实际应用是______（放大镜/投影仪/照相机）；保持蜡烛和光屏在10cm处和55cm处不动，要再次在光屏上呈现清晰的像，应将凸透镜移到______cm刻度处。
【答案】主光轴 投影仪 40
20、如图所示,能正确表示近视眼成像情况的图是_____,能正确表示近视眼矫正方法的是_____。
【答案】C A
21、开普勒望远镜是由两个凸透镜组合而成的，用它观察远处的物体时，通过目镜看到的是________ 的________ 像．（填“倒立”或“正立”、“实”或“虚”）
【答案】倒立；虚
22、明同学参加了学校生物标本制作小组和天文观测兴趣小组，所使用的简易显微镜和望远镜都有物镜和目镜。显微镜的目镜是________透镜，望远镜的物镜是________透镜。(均选填“凸”或“凹”)
【答案】凸　凸
23、取一个装满水的圆筒形透明玻璃杯，盖上杯盖后横放在书上，透过玻璃杯可以看到放大了的“字”，看到的“字”实质上是________（选填“实”或“虚”）像；是由于光的________（选填“反射”或“折射”）形成的。
【答案】虚；折射
24、东营市开展了“红色电影进社区”活动，受到居民好评．电影放映机的镜头相当于一个__ __(填“凸透镜”或“凹透镜”)，电影放映时在银幕上形成的是__ 、放大的实像．
【答案】凸透镜 倒立
25、如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN上的c点；在虚线区域内换放乙透镜后，光会聚于主光轴MN上的a点，现小明想进一步探究凸透镜成像的特点，应选择______（甲/乙）透镜。小明选择好透镜后在光具座上进行实验：当物体距离透镜8 cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2 cm，在光屏上又可以成一清晰______像。当物体距离透镜4 cm时，成______像。
【答案】乙 缩小的实 正立放大的虚
三、作图题。
26、如图所示，请补充完整凸透镜的两条入射光线。
【答案】如图所示：
四、实验探究题。
27、在利用太阳光测量凸透镜的焦距后，小华将凸透镜正对着太阳，发现把火柴头放在凸透镜焦点处一段时间后，火柴会被点燃．他想进一步探究不同的透镜对火柴的点燃效果有什么不同，和同学们讨论后，他们提出了以下三种猜想：
猜想1：凹透镜也能点燃火柴；
猜想2：点燃火柴的快慢与凸透镜的焦距大小有关；
猜想3：点燃火柴的快慢与凸透镜的直径大小有关．
（1）根据所学知识，他们经过讨论，判断猜想1是错误的．你认为他们判断的依据是　 　。
（2）为了验证猜想2是否正确，他们选用直径相同而焦距不等的凸透镜进行多次实验，发现火柴被点燃的时间基本相等．这说明猜想2是　 　的。
（3）请设计一个简单实验，验证猜想3是否正确，简述你的实验方案．
简要做法：　 　 ；
如何判断：　 　。
【答案】（1）凹透镜对光线具有发散作用，不能把太阳光会聚成一点
（2）错误
（3）用焦距相同而直径不同的凸透镜，点燃火柴，测出点燃火柴需要的时间；判断方法是如果点燃火柴所需要的时间相等，则猜想3是错误的；如果点燃火柴所需要的时间不相等，则猜想3是正确的。
28、小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律：
（1）小明通过图甲的实验操作，确定了该凸透镜的焦距。实验时，把凸透镜固定在光具座50cm刻度线处。
（2）小明将蜡烛移至光具座上10cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、　 　的实像。
（3）小明又将蜡烛移至光具座上25cm刻度线处，为在光屏上再次得到清晰的像，应将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是　 　；此时小明把自己的近视眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向　 　（选填“靠近”或“远离”）透镜的方向移动。
（4）小明将蜡烛移至光具座上40cm刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：　 　；小明将蜡烛继续靠近透镜，看到的像将　 　（选填“变大”、“变小”或“不变”）。
【答案】（2）缩小； （3）远离；投影仪；远离；
（4）取走光屏，从光屏一侧透过凸透镜观看烛焰；变小。
五、计算题。
29、一凸透镜焦距20cm，在凸透镜前60cm处放置一线状物体AB高40cm，在凸透镜的另一侧20cm处，有一垂直透镜主轴的平面镜PQ，物体依次经过凸透镜、平面镜后所成的像是　 　（填“正立”“倒立”）的，求出成像的位置和大小。
【答案】倒立；物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处，大小20cm。
【解析】由题知，f＝20cm，AB＝40cm，BO＝60cm，
利用凸透镜的特殊光线画出物体AB经凸透镜所成像A″B″，而平面镜放在另一侧距凸透镜20cm处，即右侧焦点处，A点经凸透镜折射后的光线再经平面镜反射后交于A'，由此可得到物体依次经过凸透镜、平面镜后所成的像A′B′是倒立的，如下图所示：
由光的反射定律可知，A′B′与A″B″关于平面镜对称，
由凸透镜成像公式＝+有：＝+
即：＝+，
解得：B″O＝30cm，
所以：B′F＝B″F＝B″O﹣OF＝30cm﹣20cm＝10cm，
所以：OB′＝OF﹣B′F＝20cm﹣10cm＝10cm，
即：物体依次经过凸透镜、平面镜后所成的像在距凸透镜10cm处；
因为Rt△COF∽Rt△A″B″F，且B″F＝OF，
所以：A′B′＝A″B″＝CO＝AB＝×40cm＝20cm，
即：物体依次经过凸透镜、平面镜后所成的像大小为20cm。
