小专题(二)　连接电路和画电路图

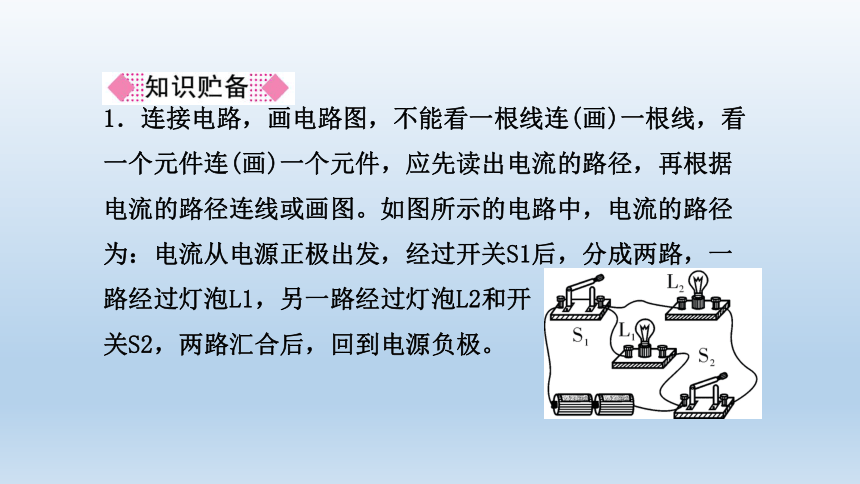

1．连接电路，画电路图，不能看一根线连(画)一根线，看一个元件连(画)一个元件，应先读出电流的路径，再根据电流的路径连线或画图。如图所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后，分成两路，一路经过灯泡L1，另一路经过灯泡L2和开
关S2，两路汇合后，回到电源负极。

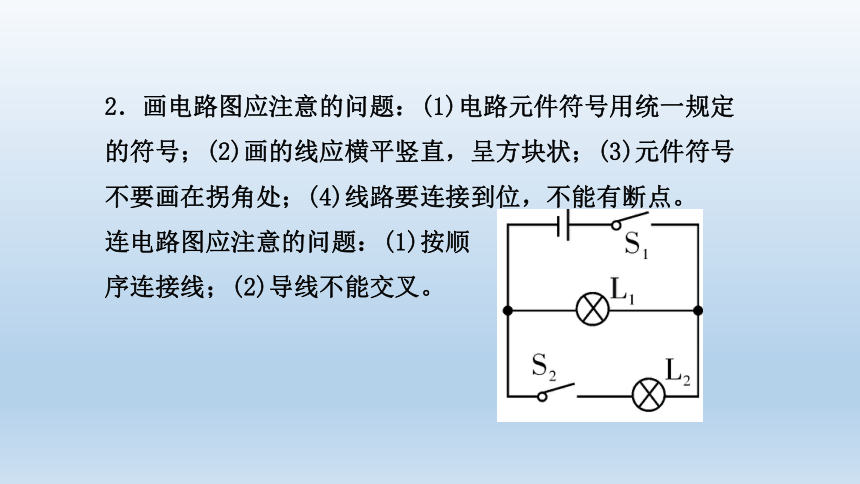

2．画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)画的线应横平竖直，呈方块状；(3)元件符号不要画在拐角处；(4)线路要连接到位，不能有断点。
连电路图应注意的问题：(1)按顺
序连接线；(2)导线不能交叉。
类型1：连接电路

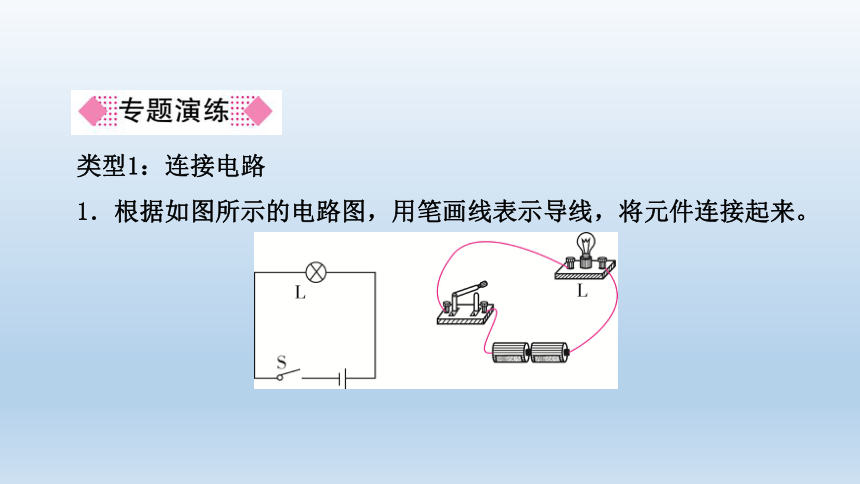

1．根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

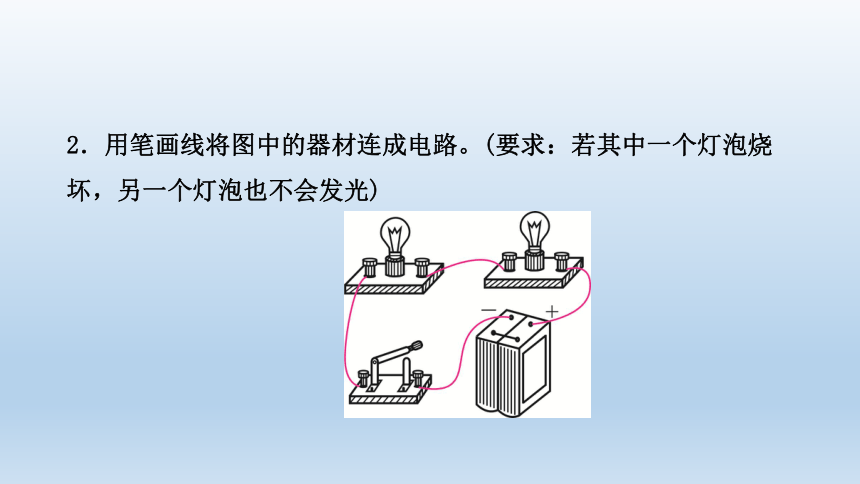

2．用笔画线将图中的器材连成电路。(要求：若其中一个灯泡烧坏，另一个灯泡也不会发光)

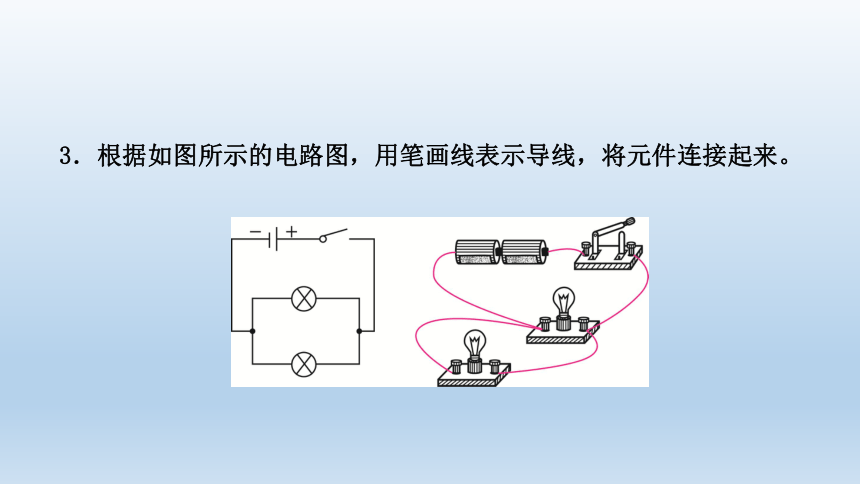

3．根据如图所示的电路图，用笔画线表示导线，将元件连接起来。

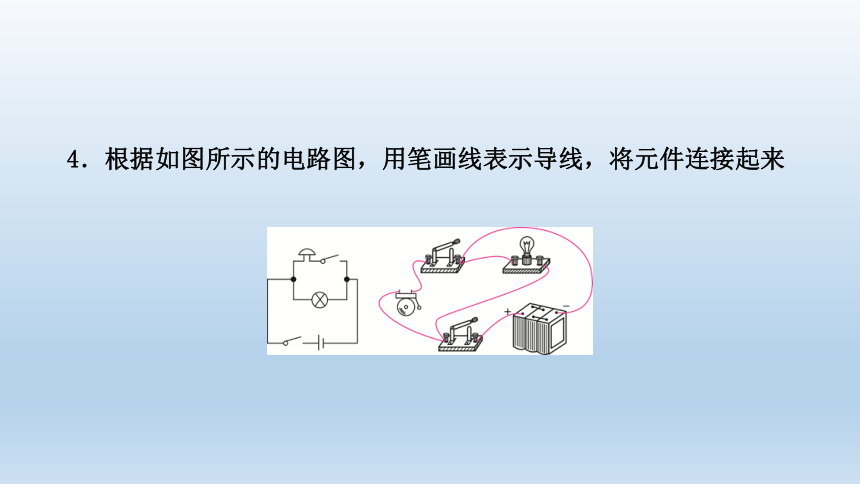

4．根据如图所示的电路图，用笔画线表示导线，将元件连接起来
类型2：画电路图

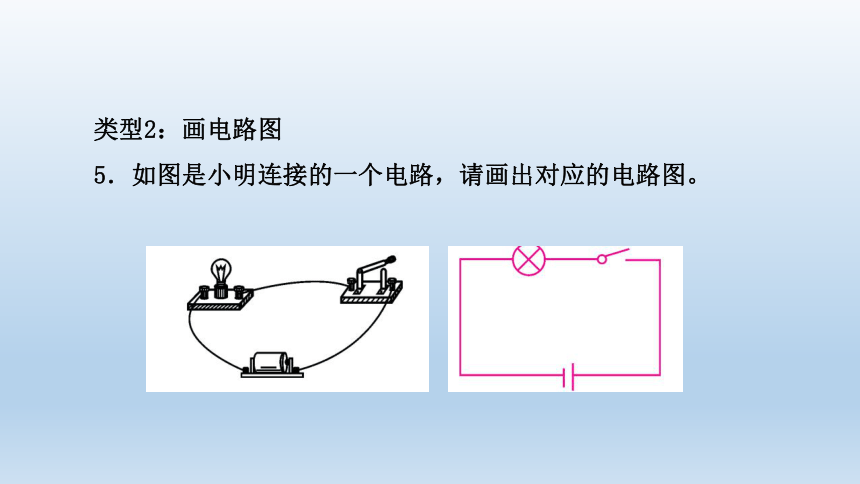

5．如图是小明连接的一个电路，请画出对应的电路图。
　　　

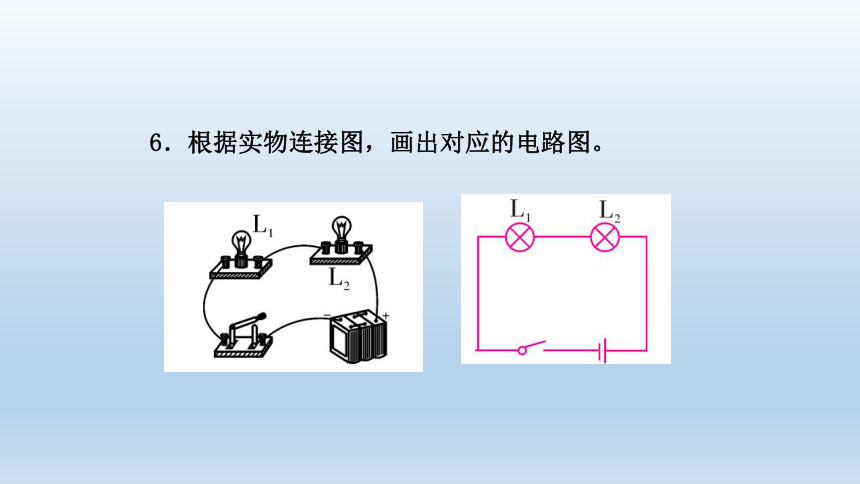

6．根据实物连接图，画出对应的电路图。
7．画出如图所示实物图的电路图。
8．根据如图所示的实物连线图，画出对应的电路图。(要求连线要横平竖直，尽量使电路图简洁美观)
9．根据如图所示的实物连线图，画出对应的电路图。
10．如图所示为一实物电路图，请画出所对应的电路图。
11．如图所示，现有一个电池组，两个开关和两盏电灯，请你按要求先画出电路图，再按电路图连好图中的实物电路。要求：只闭合S1，灯L1亮；只闭合S2，灯不亮，同时闭合S1、S2，灯L1、L2都亮。
类型3：改错与综合
12．灯L1和L2组成如图所示的电路，下面说法中正确的是(　　)
A．闭合开关S，两灯都亮，拆除导线a，两灯串联
B．闭合开关S，两灯都不亮，拆除导线a，两灯串联
C．闭合开关S，两灯都亮，拆除导线b，两灯串联
D．闭合开关S，两灯都不亮，拆除导线
b，两灯串联
B
13．如图所示，当开关S闭合时将出现短路现象。请将图1改为串联电路，将图2改为并联电路，请在错处画“×”，在原图上加以改正。(仅能改动一根线)
14．在如图电路中，更改一条导线(在需要更改的导线上画“×”后，再用笔画线连接)，使开关S闭合后，图中两灯并联。(连线不能交叉)
15．不改变电路原来的连接情况，增加导线，完成灯泡L1、L2和L3并联的电路。
16．某花园，花草相间，景色宜人，为了保护花草、树木，防止人畜闯入花园，请利用节能小灯泡、电铃、电池组、开关各一个，以足够长的细导线，设计一个值班人员和看护花园的报警器，要求正常情况下，值班室内灯亮铃不响，有人畜闯入花园时，碰到栅栏后会拉断细导线，灯亮同时铃响，请在下面方框内画 出你设计的电路图。
17．如图是一个简易“表决器”，“赞成”时，绿灯亮；“反对”时，红灯亮；“弃权”时，绿灯、红灯均不亮，甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮，请画出符合要求的电路图。
