周周测八(第十七章第3～4节)
(时间：45分钟　满分：100分　姓名：________)
一、单项选择题(每小题5分，共35分)

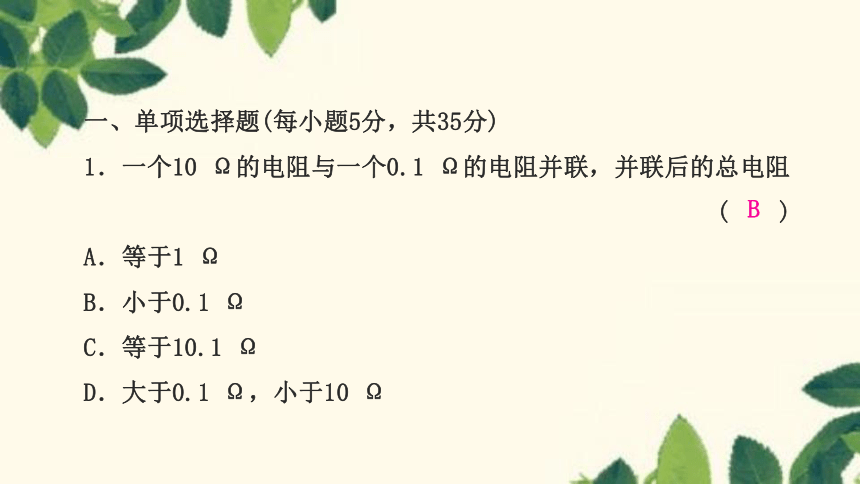

1．一个10 Ω的电阻与一个0.1 Ω的电阻并联，并联后的总电阻
(　　)
A．等于1 Ω
B．小于0.1 Ω
C．等于10.1 Ω
D．大于0.1 Ω，小于10 Ω
B

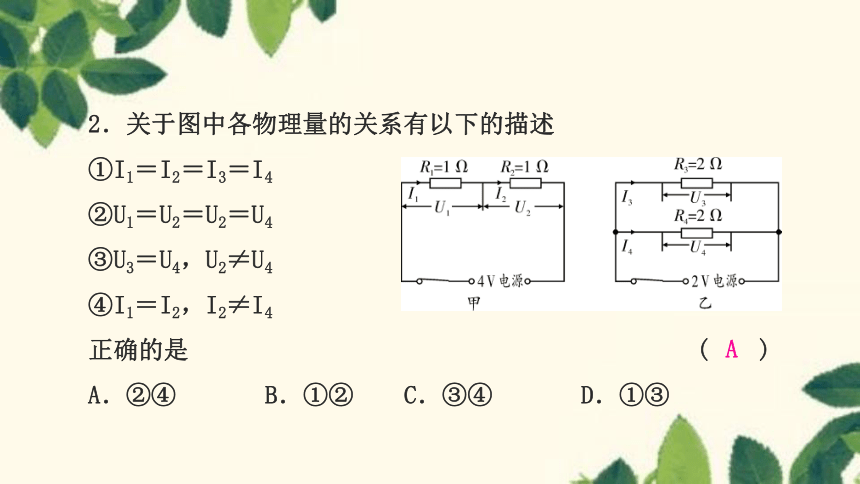

2．关于图中各物理量的关系有以下的描述
①I1＝I2＝I3＝I4
②U1＝U2＝U2＝U4
③U3＝U4，U2≠U4
④I1＝I2，I2≠I4
正确的是 (　　)
A．②④ B．①② C．③④ D．①③
A

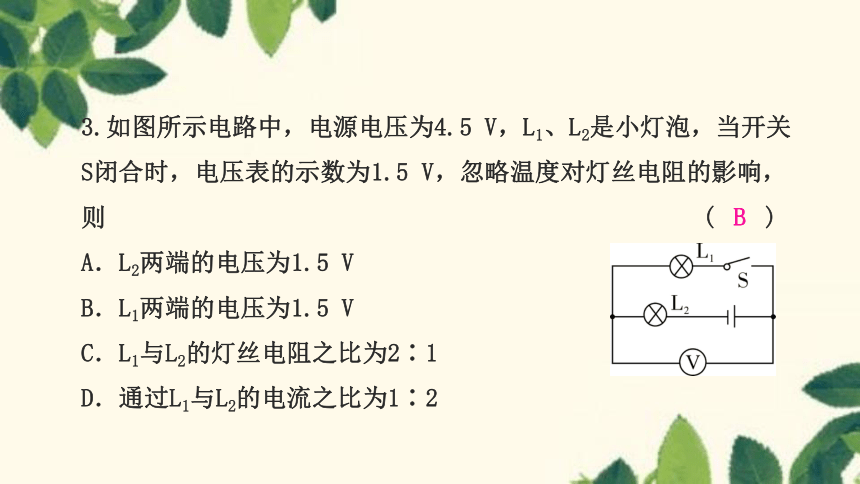

3.如图所示电路中，电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则 (　　)
A．L2两端的电压为1.5 V
B．L1两端的电压为1.5 V
C．L1与L2的灯丝电阻之比为2∶1
D．通过L1与L2的电流之比为1∶2
B

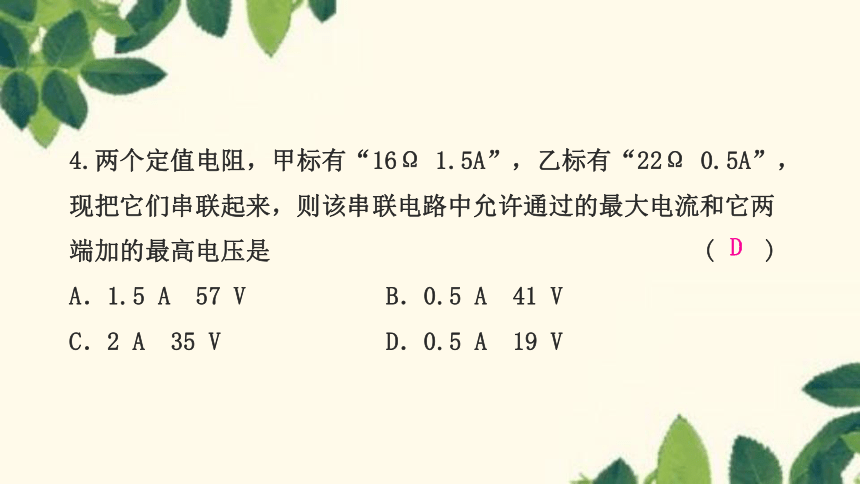

4.两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”，现把它们串联起来，则该串联电路中允许通过的最大电流和它两端加的最高电压是 (　　)
A．1.5 A　57 V B．0.5 A　41 V
C．2 A　35 V D．0.5 A　19 V
D

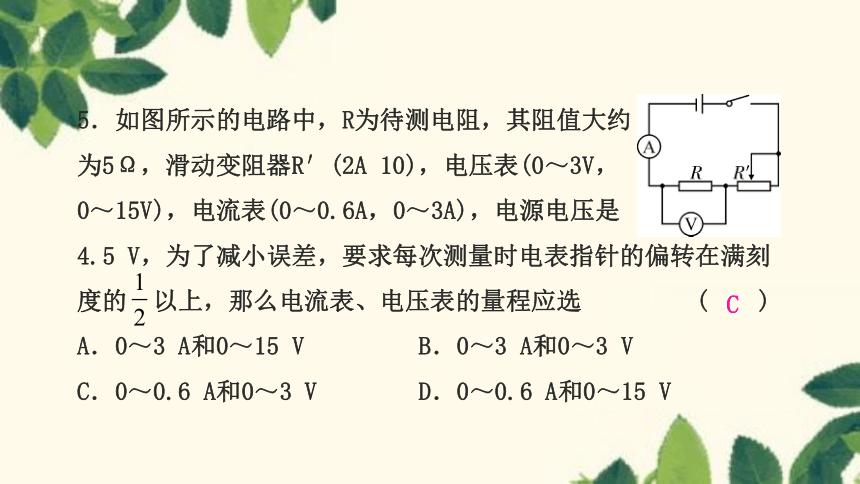

5．如图所示的电路中，R为待测电阻，其阻值大约
为5Ω，滑动变阻器R′(2A 10)，电压表(0～3V，
0～15V)，电流表(0～0.6A，0～3A)，电源电压是
4.5 V，为了减小误差，要求每次测量时电表指针的偏转在满刻度的 以上，那么电流表、电压表的量程应选 (　　)
A．0～3 A和0～15 V B．0～3 A和0～3 V
C．0～0.6 A和0～3 V D．0～0.6 A和0～15 V
C

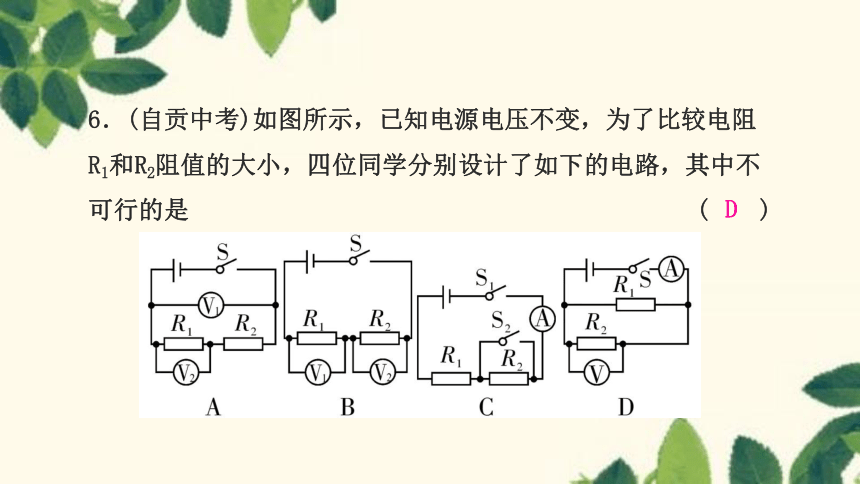

6．(自贡中考)如图所示，已知电源电压不变，为了比较电阻R1和R2阻值的大小，四位同学分别设计了如下的电路，其中不可行的是 ( )
D

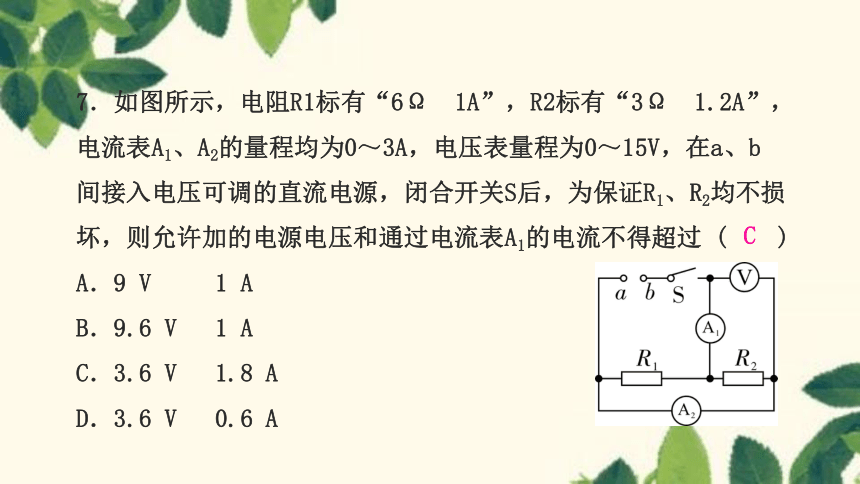

7．如图所示，电阻R1标有“6Ω　1A”，R2标有“3Ω　1.2A”，电流表A1、A2的量程均为0～3A，电压表量程为0～15V，在a、b间接入电压可调的直流电源，闭合开关S后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过 (　　)
A．9 V　 1 A
B．9.6 V　 1 A
C．3.6 V　 1.8 A
D．3.6 V　 0.6 A
C
二、填空题(每空3分，共24分)

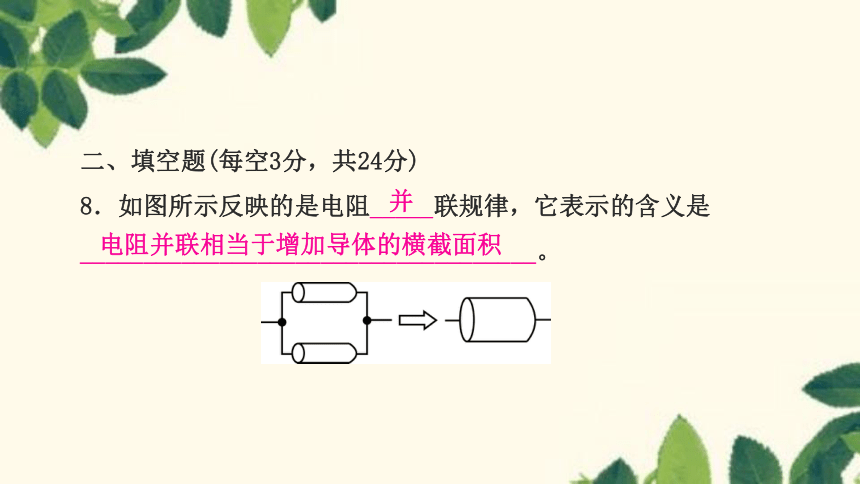

8．如图所示反映的是电阻_____联规律，它表示的含义是____________________________________。
并
电阻并联相当于增加导体的横截面积
9．有两个电阻，其中R1＝10 Ω，R2＝20 Ω，将它们串联后的总电阻为____Ω，并联后的总电阻为______Ω 。
30
6.7
10．在用伏安法测电阻的实验中，电压表的示数为4.8 V，电流表的指针如图所示，则电流表的示数为________A，被测电阻的阻值为______Ω。
0.32
15
11．定值电阻R1＝10 Ω，R2＝5 Ω，串联在电源电压不变的电路中，通过R1的电流I1＝0.2 A，则电源电压U＝____V；若将两电阻并联在同一电路中，干路中的电流I＝_______A。
3
0.9
三、实验与探究题(21分)
12．现要测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx(约5 Ω)、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
(1)用笔画线代替导线，将图甲中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。
甲
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是_______________________。
Rx未接入电路(Rx断路)
(3)排除故障继续实验，某次测量，电流表的示数为0.50 A，电压表的示数如图乙所示，该示数为______V，则Rx＝_____Ω。
乙
2.60
5.2
(4)某同学利用电源(电压未知)、电阻箱(0～999.9 Ω)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图丙。完成下列实验步骤：
丙
①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；
②___________________________________；
③________________________________________________________________________________；
④电阻Rx＝____(用测得量的符号表示)。
闭合S1，标记电流表指针所指的位置
断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位
置，记下电阻箱阻值R0
R0
四、计算应用题(20分)
13．如图所示的电路，电源电压为12 V且保持不变，R1＝8 Ω，R3＝14 Ω。
(1)当S1闭合，S2断开时，电流表A的示数为1.2 A，则R2的阻值为多大？
(2)当S1、S2均闭合时，电流表A的示数为多大？
(3)当S1、S2均断开时，电流表A的示数为多大？电压表V1、V2的示数为多大？
解：(1)当S1闭合、S2断开时，电路中R1和R3串联，再与R2并联，电流表的示数为1.2 A，
又因为题中给出U电源＝12 V，R1＝8 Ω，R3＝14 Ω，
所以R总＝ ＝ ＝10Ω， ，
即
所以R2＝ Ω。
