小专题(十)　电磁作图

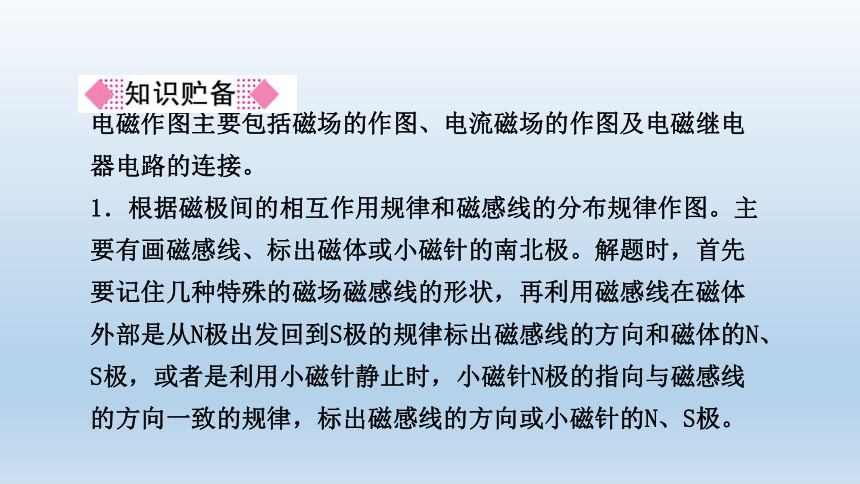

电磁作图主要包括磁场的作图、电流磁场的作图及电磁继电器电路的连接。
1．根据磁极间的相互作用规律和磁感线的分布规律作图。主要有画磁感线、标出磁体或小磁针的南北极。解题时，首先要记住几种特殊的磁场磁感线的形状，再利用磁感线在磁体外部是从N极出发回到S极的规律标出磁感线的方向和磁体的N、S极，或者是利用小磁针静止时，小磁针N极的指向与磁感线的方向一致的规律，标出磁感线的方向或小磁针的N、S极。

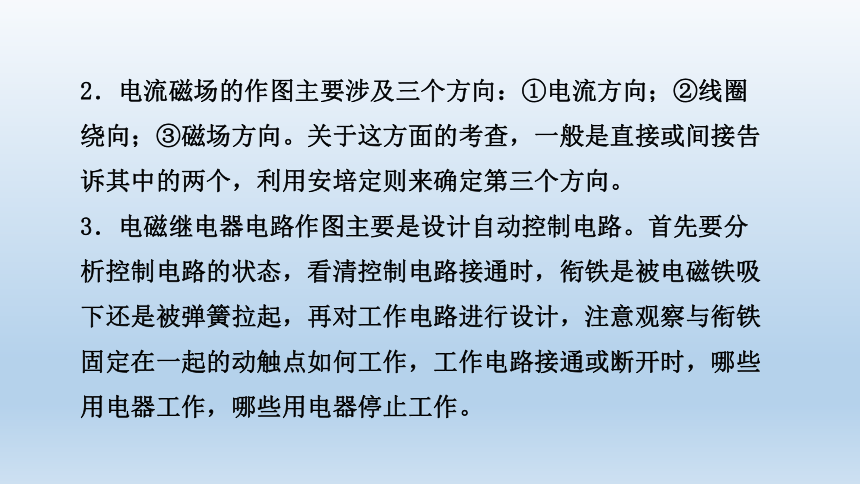

2．电流磁场的作图主要涉及三个方向：①电流方向；②线圈绕向；③磁场方向。关于这方面的考查，一般是直接或间接告诉其中的两个，利用安培定则来确定第三个方向。
3．电磁继电器电路作图主要是设计自动控制电路。首先要分析控制电路的状态，看清控制电路接通时，衔铁是被电磁铁吸下还是被弹簧拉起，再对工作电路进行设计，注意观察与衔铁固定在一起的动触点如何工作，工作电路接通或断开时，哪些用电器工作，哪些用电器停止工作。
类型1：磁极与磁感线

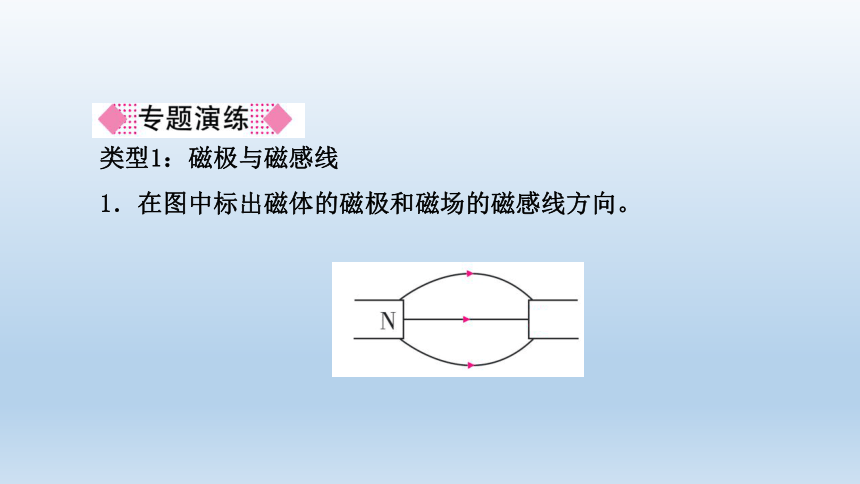

1．在图中标出磁体的磁极和磁场的磁感线方向。

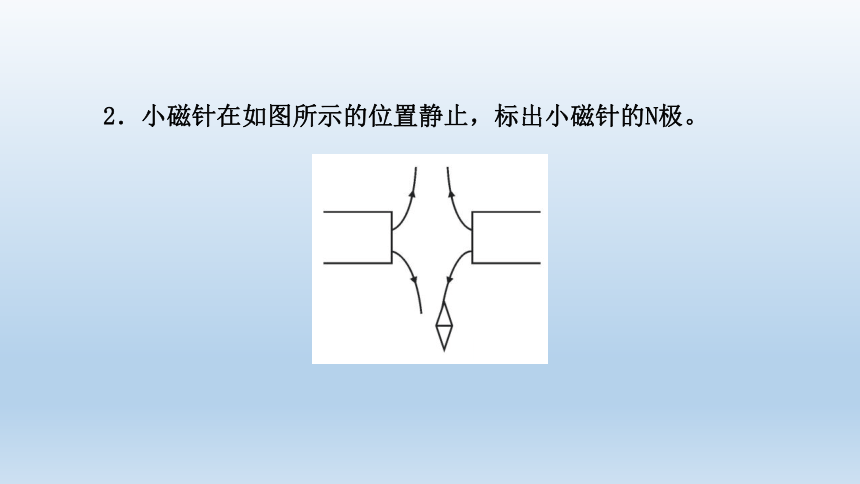

2．小磁针在如图所示的位置静止，标出小磁针的N极。

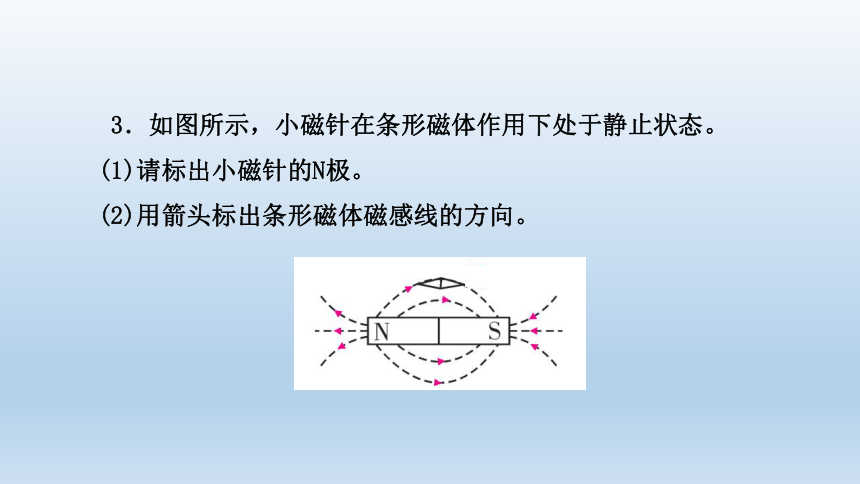

3．如图所示，小磁针在条形磁体作用下处于静止状态。
(1)请标出小磁针的N极。
(2)用箭头标出条形磁体磁感线的方向。

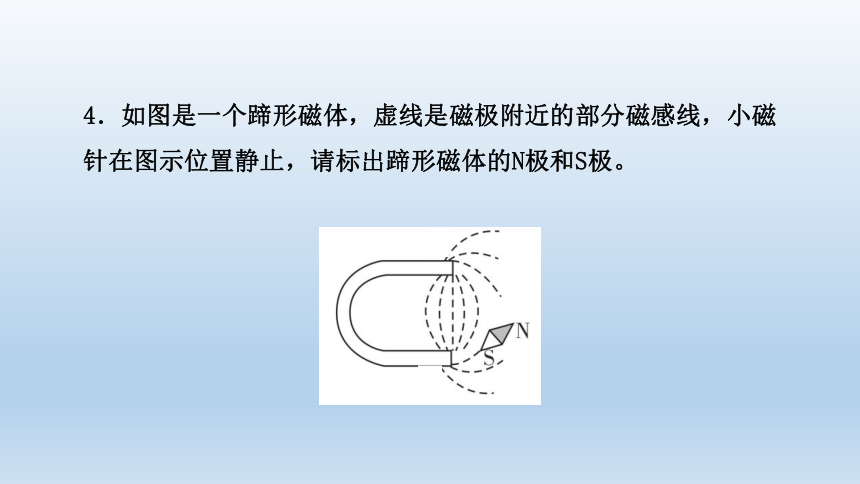

4．如图是一个蹄形磁体，虚线是磁极附近的部分磁感线，小磁针在图示位置静止，请标出蹄形磁体的N极和S极。

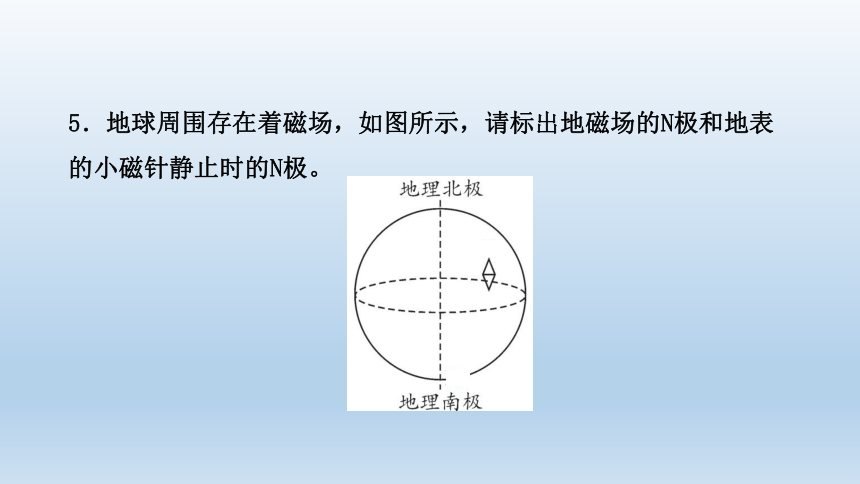

5．地球周围存在着磁场，如图所示，请标出地磁场的N极和地表的小磁针静止时的N极。
类型2：电流磁场作图

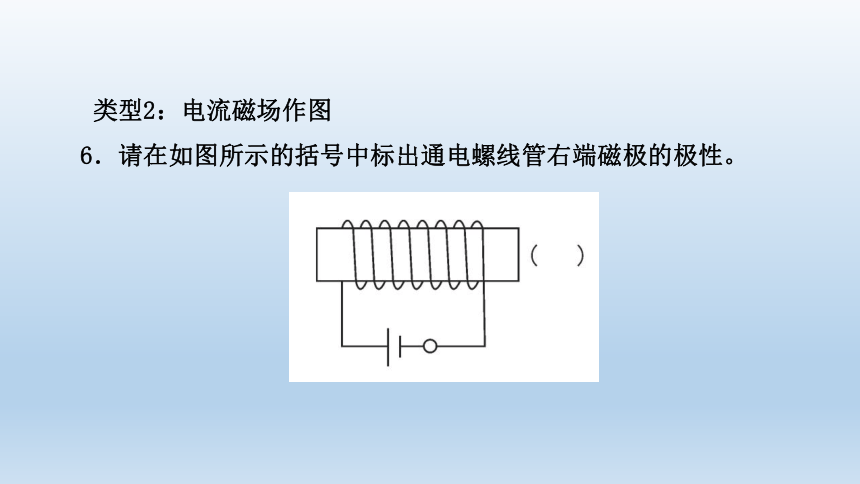

6．请在如图所示的括号中标出通电螺线管右端磁极的极性。
7．(扬州中考)如图所示，请标出磁感线的方向及静止的小磁针的N极。
8．图示为通电螺线管，请标出A点的电流方向，并在螺线管外画出经过B点的磁感线。
9．如图所示，当开关闭合时，请标出通电螺线管右端的极性和用箭头标出小磁针N极的偏转方向。
10．(贵港中考)如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“＋”“－”极，并标出通过通电螺线管外A点的磁感线的方向。
11．根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。
12．根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极、磁感线方向(任选一根标出即可)和电源“＋”“－”极。
13．将图中的电磁铁连入设计的电路中(在方框内完成)。要求：①电路能改变电磁铁磁性的强弱；②使小磁针静止时的指向如图所示。
4．请用笔画线代替导线连接实物图，要求：当滑片向左移动时，通电螺线管的磁性增强且小磁针静止时的指向如图所示。
15．如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下方，请在螺线管上画出导线的绕向。
16．如图，将铜丝、铁丝插入菠萝中，便成了水果电池。一根软导线在纸筒A上绕成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态。图中已标出电路中电子定向移动的方向。
(1)标出电池正、负极；
(2)画出纸筒A上导线绕向并形成闭合电路；
(3)画出一条经过小磁针的磁感线(标明方向)。
类型3：电磁继电器电路作图
17.给你如图所示的器材，请你设计一个水位自动报警器，要求：正常情况下灯亮、铃不响，水位升高到一定程度时，铃响、灯不亮。(不纯净的水可以导电)
