19.1家庭电路

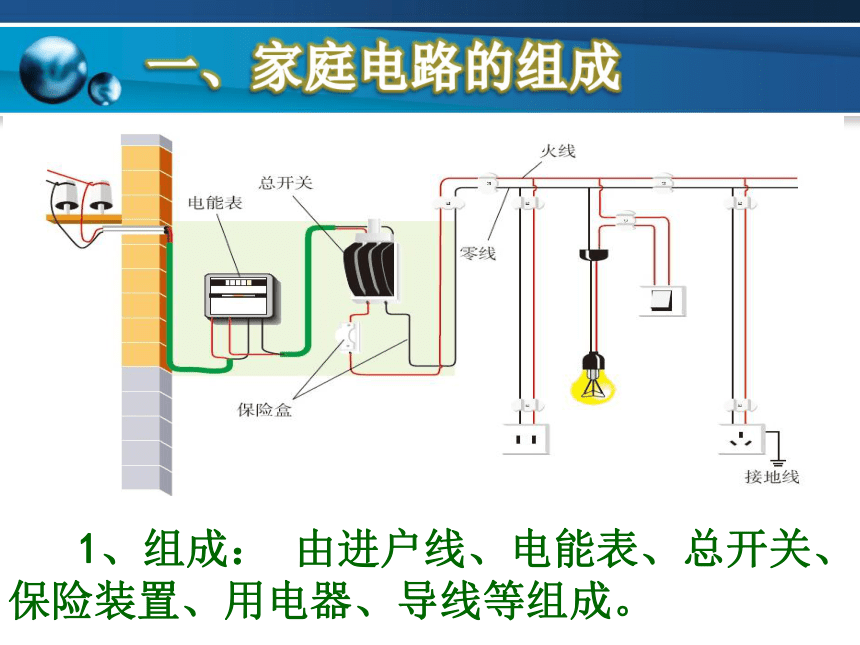

1、组成： 由进户线、电能表、总开关、保险装置、用电器、导线等组成。
一、家庭电路的组成

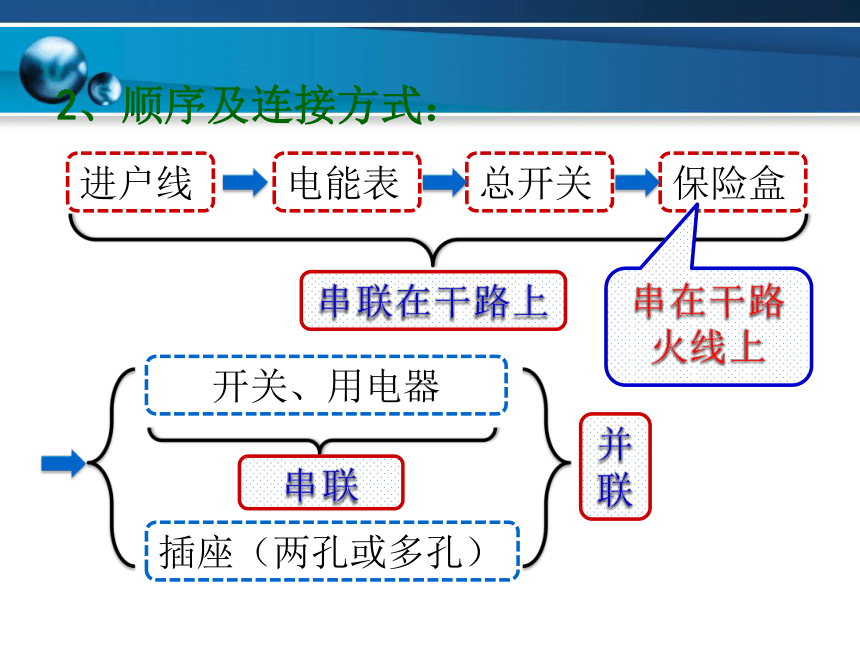

2、顺序及连接方式：
进户线
电能表
总开关
保险盒
开关、用电器
插座（两孔或多孔）
串联在干路上
并联
串在干路火线上
串联

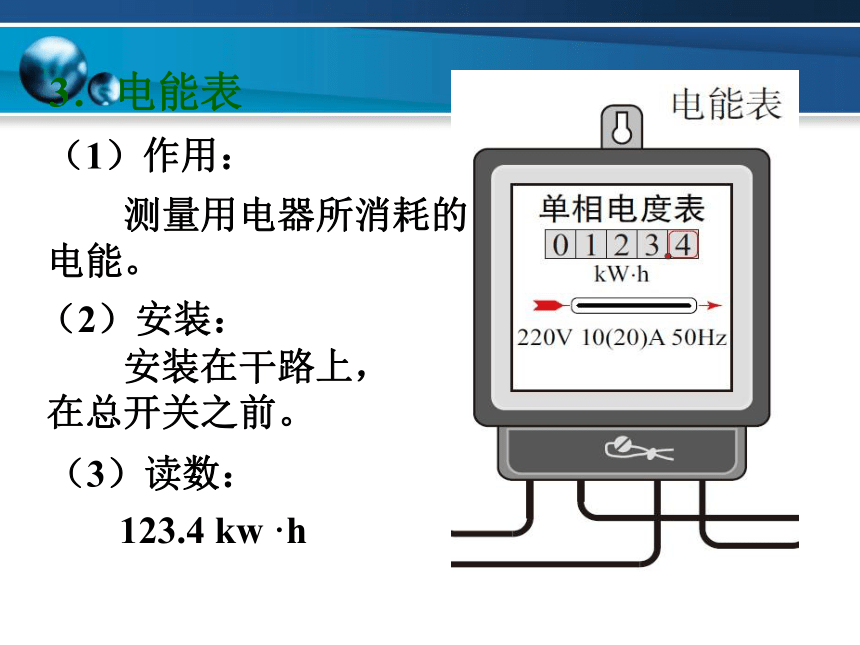

3．电能表
（1）作用：
（2）安装：
　　安装在干路上，在总开关之前。
　　123.4 kw ·h
（3）读数：
　 测量用电器所消耗的电能。

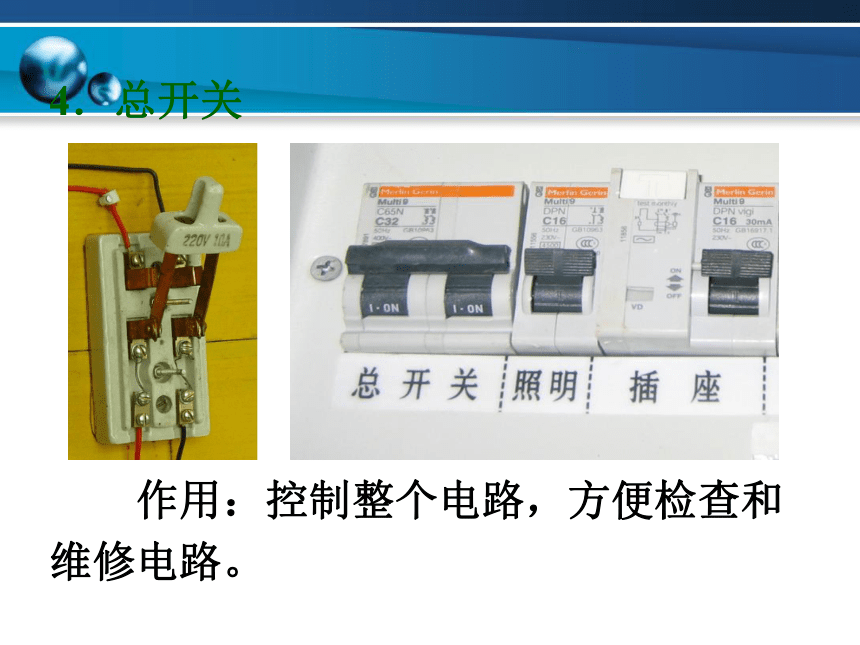

4．总开关
作用：控制整个电路，方便检查和维修电路。

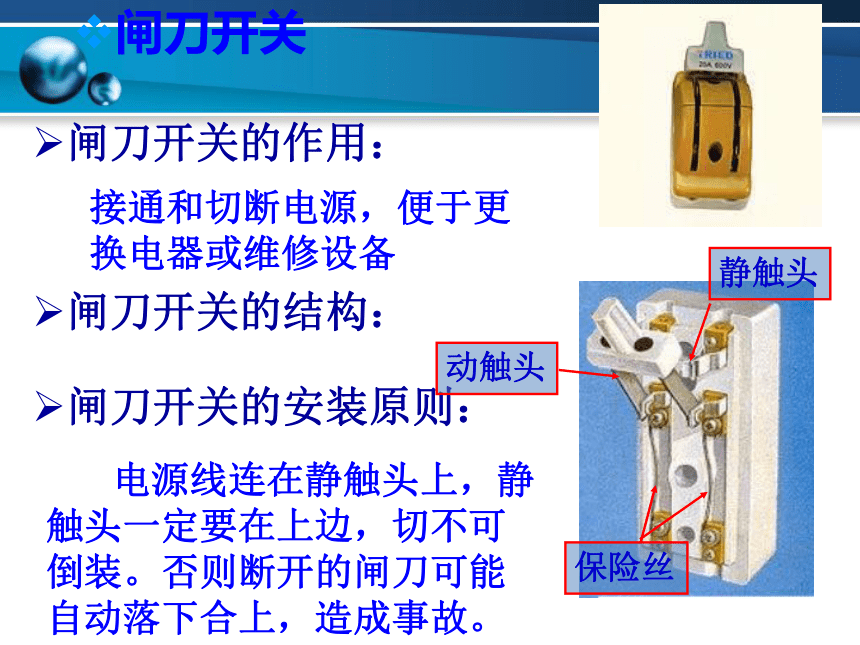

闸刀开关的作用：
闸刀开关
接通和切断电源，便于更换电器或维修设备
闸刀开关的结构：
闸刀开关的安装原则：
电源线连在静触头上，静触头一定要在上边，切不可倒装。否则断开的闸刀可能自动落下合上，造成事故。
静触头
动触头
保险丝

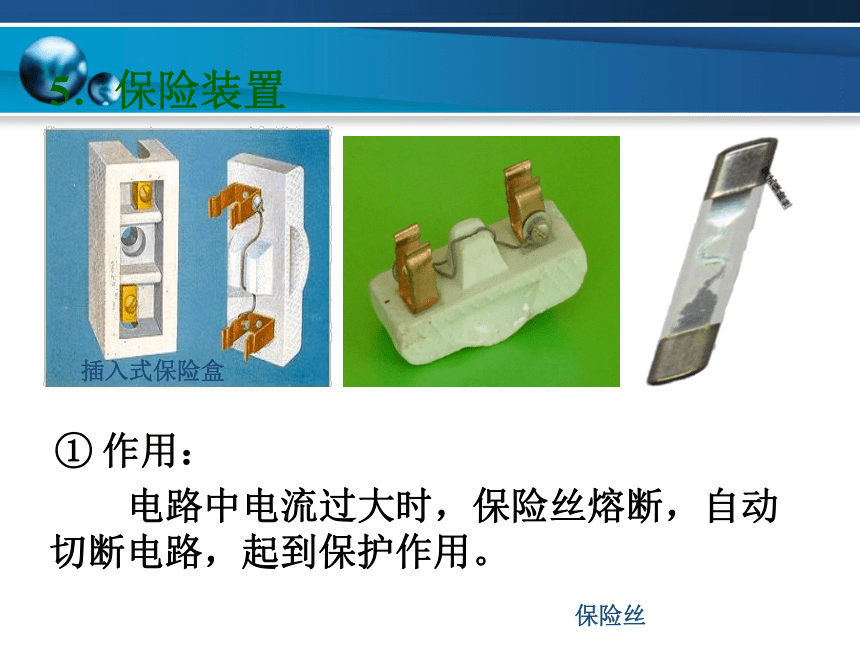

5．保险装置
① 作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
插入式保险盒
保险丝
② 原理：
注意：
绝对不能用铜丝或者铁丝代替。
电阻大、熔点低
当电路中有过大电流通过时，保险丝上产生较多的热量，使温度达到熔点而熔断，自动切断电路，起到保险作用。
③ 特点：

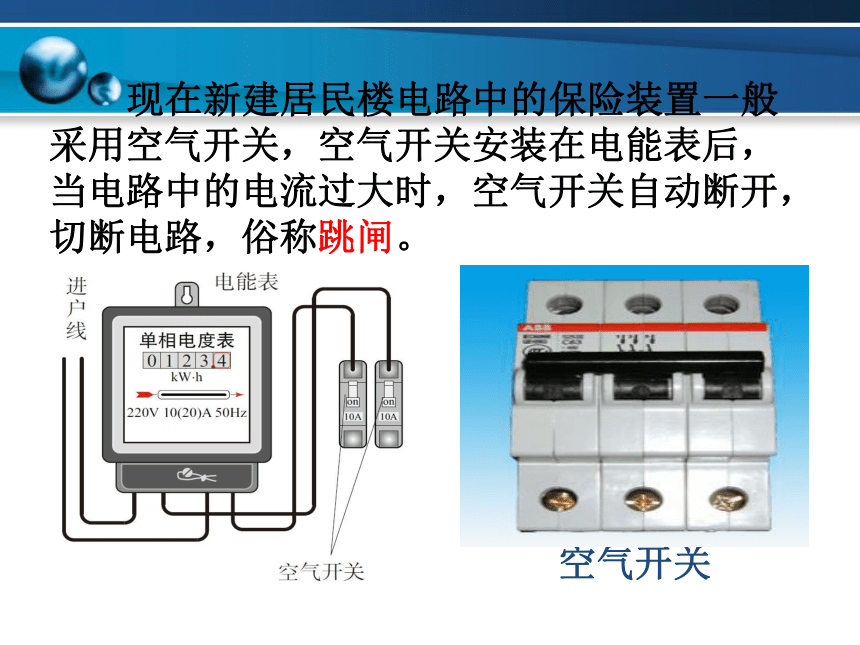

空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
火线
零线
大地
0 V
220 V
220 V

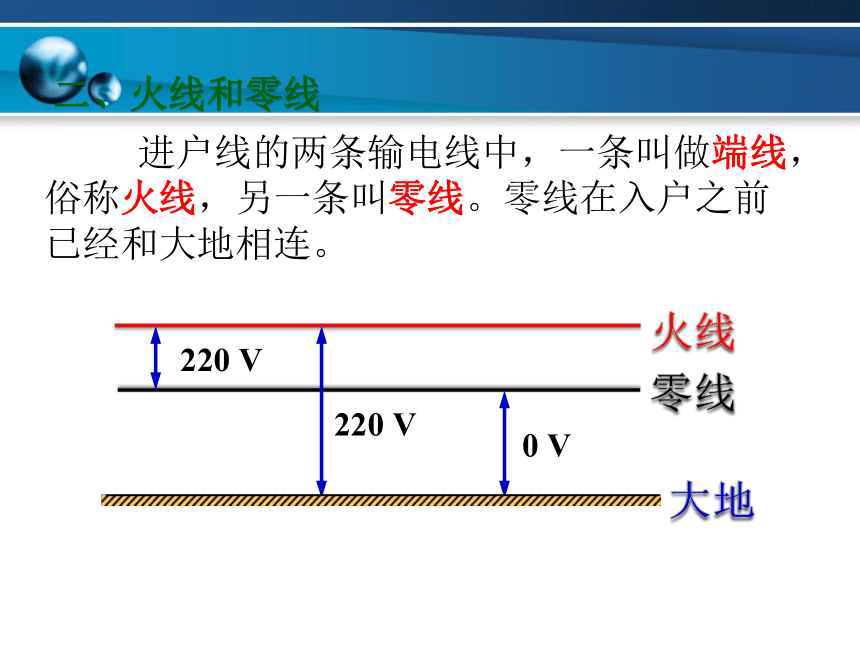

二、火线和零线
进户线的两条输电线中，一条叫做端线，俗称火线，另一条叫零线。零线在入户之前已经和大地相连。

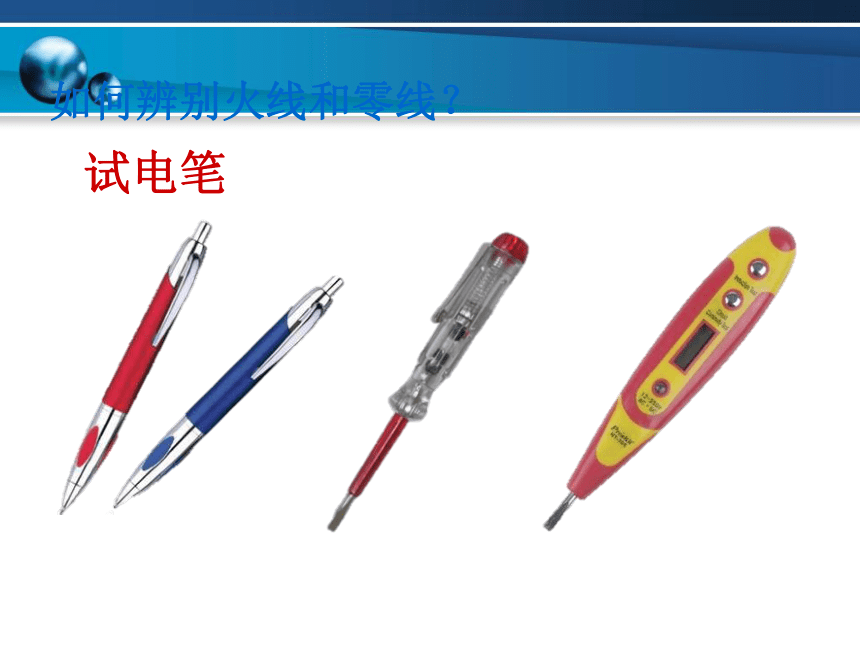

试电笔
如何辨别火线和零线？

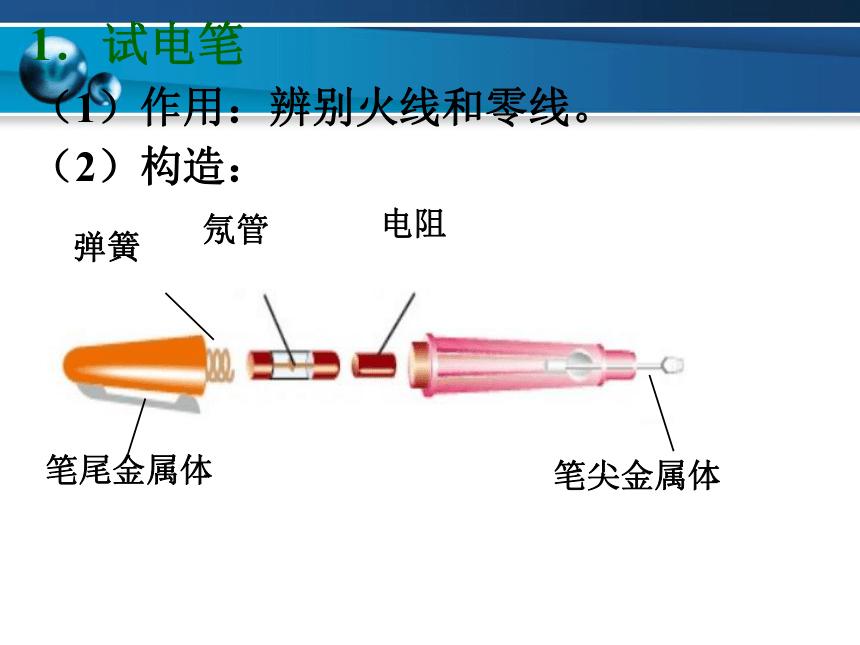

1．试电笔
（1）作用：辨别火线和零线。
（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
正确的使用方法：
错误的使用方法：
没有接触笔尾金属体
活腻了
（4）原理：
当被接触的导线是火线时，电流经过笔尖、电阻、氖管、弹簧、笔尾金属体，在进过人体，流向大地，流到零线，与电源构成闭合回路，氖管就会发光。
如果接触的是零线，则氖管中就不会有电流，也就不会发光。
思考：用试电笔试火线时，人体中有
电流流过吗？
想想议议
既然人体中有电流流过，那么人为什么不会触电？
约有100万欧姆
氖管发光只要很小的电流，所以要在试电笔中串接一个阻值很大的电阻，以保证流过人体的电流时安全的。
2．用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
开关断火线
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
电灯及其开关的接法
控制电灯的开关应与电灯串联，并且要接在火线上
接火线
1．三线插头
三、三线插头和漏电保护器
三孔插座
三脚插头
与金属外壳相连
接火线
接零线
接地线
左“零”右“火”上“接地”
用电器外壳接地
火线
零线
接地
插座与插头交界处
用电器外壳没有接地
火线
零线
接地
两孔插座
三孔插座
火线
零线
接地
接线方式
火线
零线
接地
左零右火上接地
保险丝，电阻大，熔点低，串火线
与灯串联断火线
开关、灯泡连接步骤：
火线 开关（右侧） 灯泡（顶端） 零线
2．漏电保护器
最大能分断电流500A
额定工作电压220V
标定工作电流 10A
额定漏电动作电流30mA
漏电分断时间 ＜0.1s
漏电保护器是通过检测电路中零线和火线中电流大小差异来控制开关的。
空气开关是因为电路中电流过大（电路短路或者用电器总功率过大都可能引起电流过大）而自动关掉开关，切断电路。
漏电保护器也就通过检测电路中零线和火线中电流大小差异来控制开关的，当火线有漏电时（单线触电）通过进户火线的电流大，而通过进户零线的电流小，引起绕在漏电保护器铁芯上磁通变化，而自动关掉开关，切断电路。
想一想
空气开关和漏电保护器在电路中分别起什么作用？
这样安装有什么好处？
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
课堂小结
“动手动脑学物理”第1题
“动手动脑学物理”第2题
