电 压

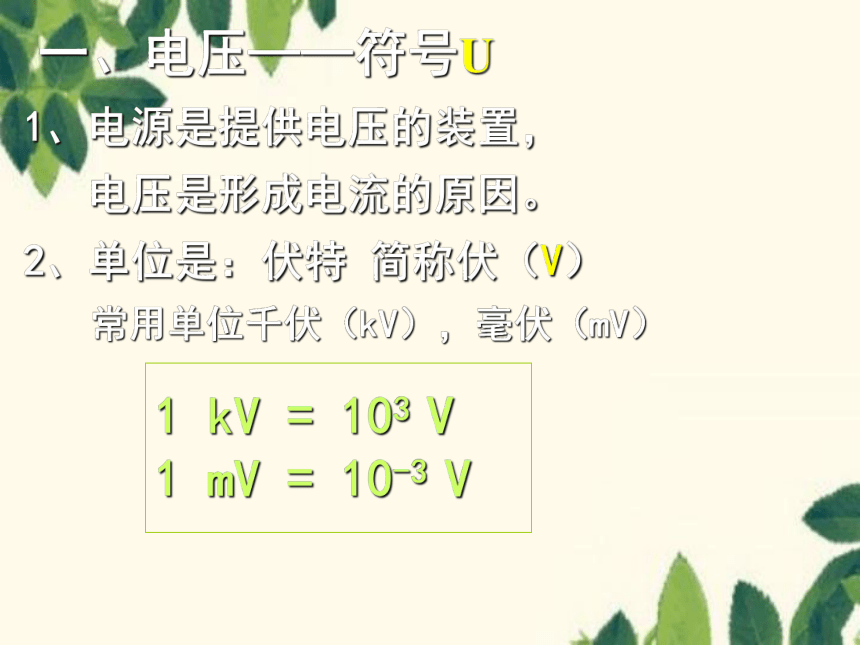

1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
一、电压——符号U
1 kV = 103 V
1 mV = 10-3 V

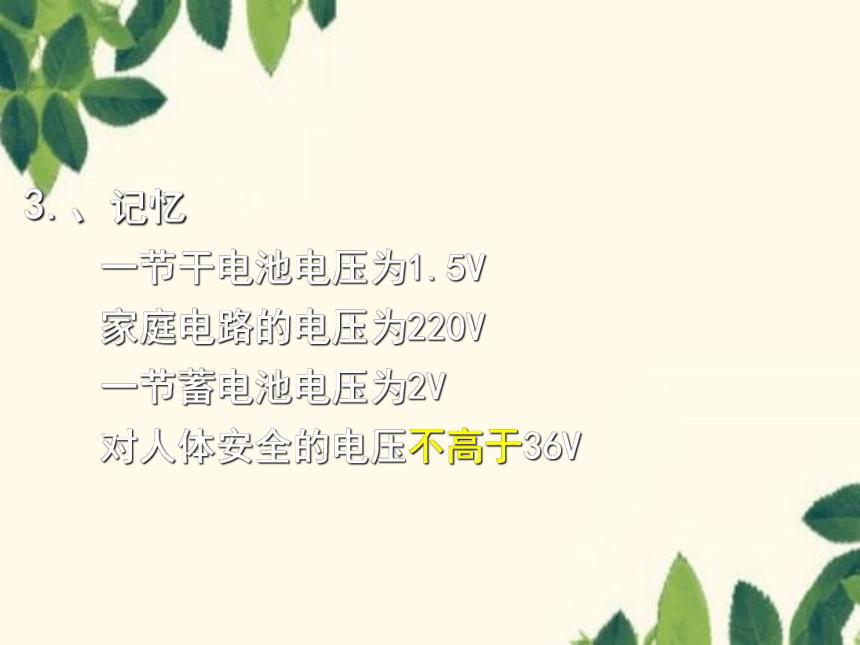

3.、记忆
一节干电池电压为1.5V
家庭电路的电压为220V
一节蓄电池电压为2V
对人体安全的电压不高于36V

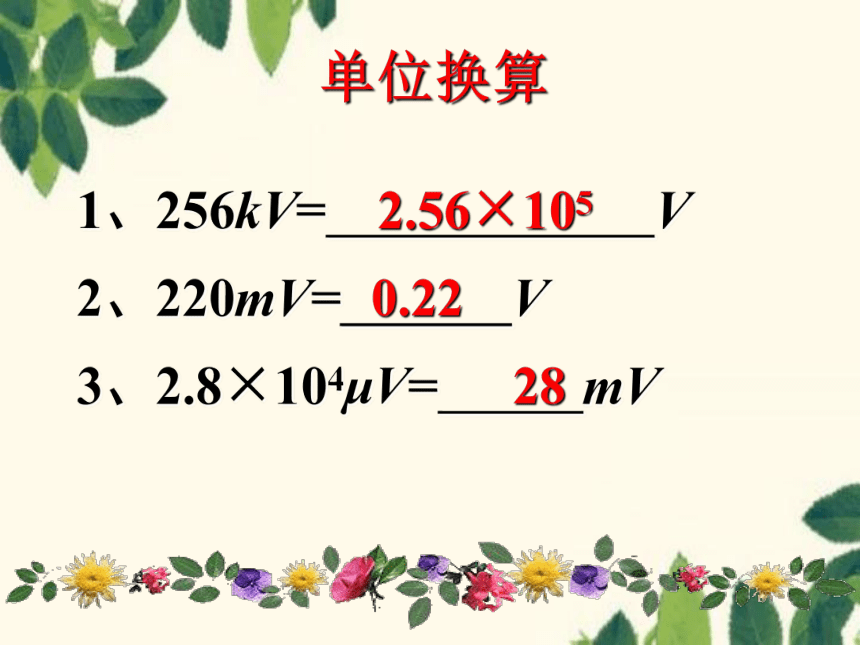

单位换算
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
2.56×105
0.22
28

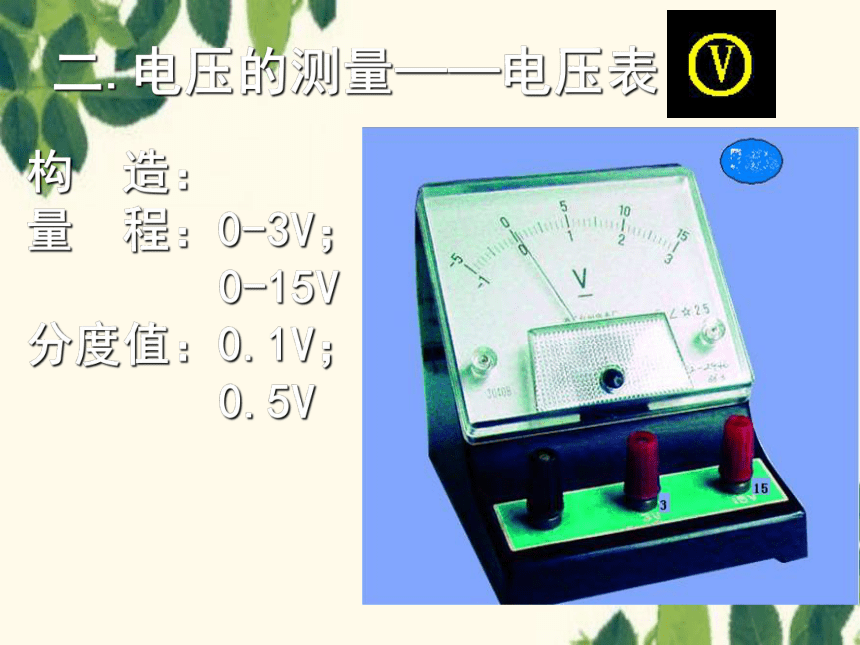

二.电压的测量——电压表
构 造：
量 程：0-3V；
0-15V
分度值：0.1V；
0.5V

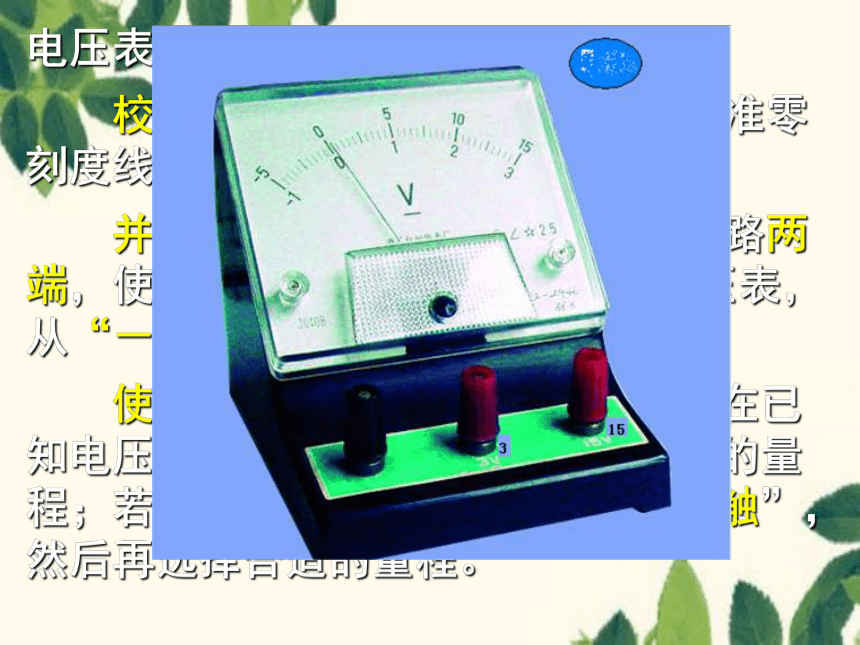

电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。
使被测电压不超出电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。
二.电压的测量——电压表
构 造：
量 程：0-3V；
0-15V
分度值：0.1V；
0.5V
电压表的读数
思考1
关于电压表的使用，正确的是
（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
电压表与电流表的比较
分度值
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考2
－
＋
如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
思考3
3、电压表的使用规则：
①电压表必须 在电路中；
③被测电压不能超过______________；
②“＋、－”接线柱的接法要正确；
电流从________________流入，从_______________流出.
并联
“＋”接线柱
“—”接线柱
电压表的量程
回顾电流表的使用规则：
（1）要_______在电路中；
（2）使电流从 __________ 流入，
从________ 流出；
（3）________电流表的_______；
（4）__________________________________ _________________.
串联
“＋”接线柱
“—”接线柱
不能超过
量程
绝对不允许不经过用电器将电流表直接连在电源的两极上。
检测
１.如图所示电路中，电表a、b接法正确的是（　　）
A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
２.一个用电器需用两个铅蓄电池串联起来供电才能正常工作，这个用电器正常工作的电压是______V，实验室两个量程的电压表用来测量用电器两端电压时，应选用________量程.
Ｃ
４
0～15Ｖ
３.下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）
D
自学检测
１、要在一段电路中产生电流，它的两端就必须有_______；
２、电压的符号是_____，电压的单位是_____，其符号是_____；电压的常用单位还有______和______；
３、１kv=_____v；１v=_____mv；
４、一节干电池的电压为_____，家庭电路的电压为______。
５、通过观测电压表，知道电压表有___个接线柱，____个量程；应与被测元件____联。
电压
Ｕ
伏特
Ｖ
千伏
毫伏
１０３
１０３
１.５Ｖ
２２０Ｖ
３
２
并
