2022—2023学年物理人教版九年级全一册第18章 电功率 课后自检题（有解析）

2022—2023学年物理人教版九年级全一册第18章 电功率 课后自检题
人教第18章 电功率
一、选择题。

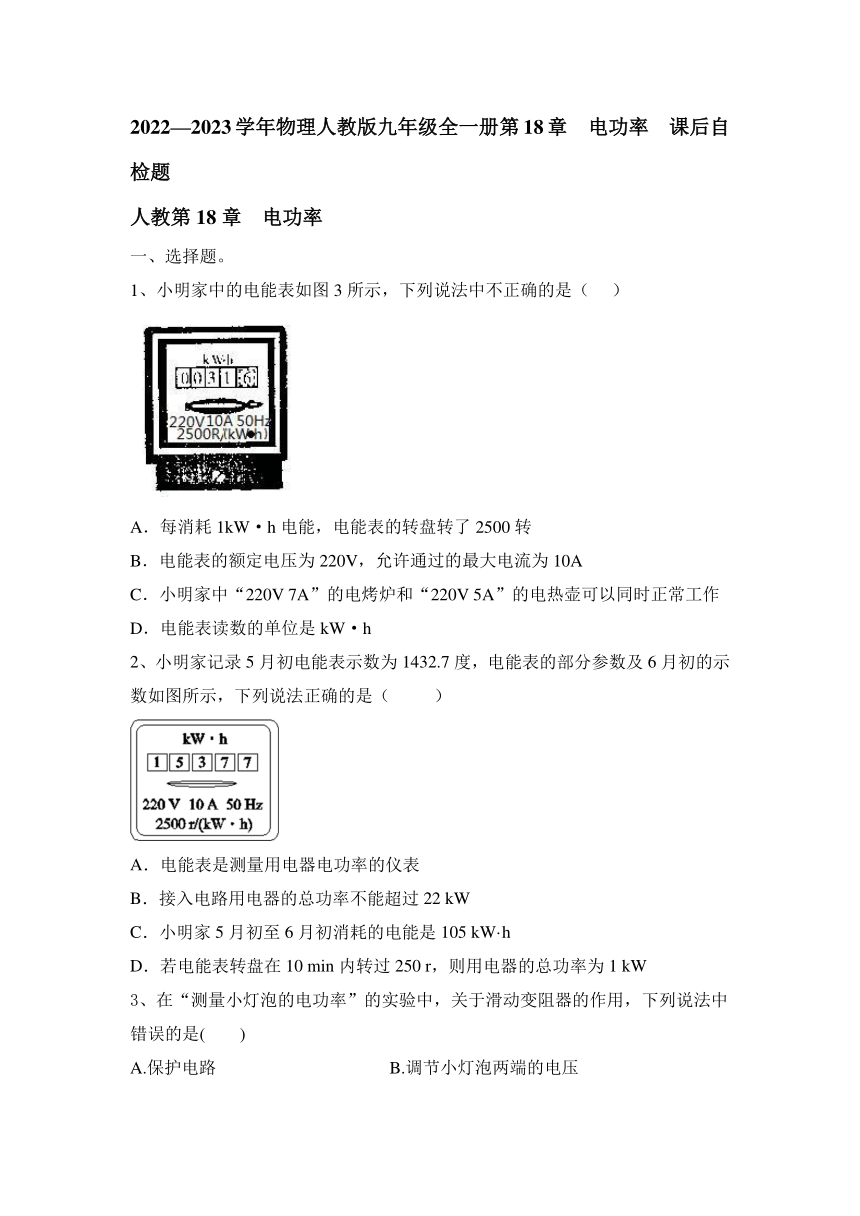

1、小明家中的电能表如图3所示，下列说法中不正确的是（ ）

A．每消耗1kW·h电能，电能表的转盘转了2500转
B．电能表的额定电压为220V，允许通过的最大电流为10A
C．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作
D．电能表读数的单位是kW·h
2、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
3、在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是(　　)
A.保护电路 B.调节小灯泡两端的电压
C.多次测量取平均值减小误差 D.测出小灯泡在不同电压下的电功率

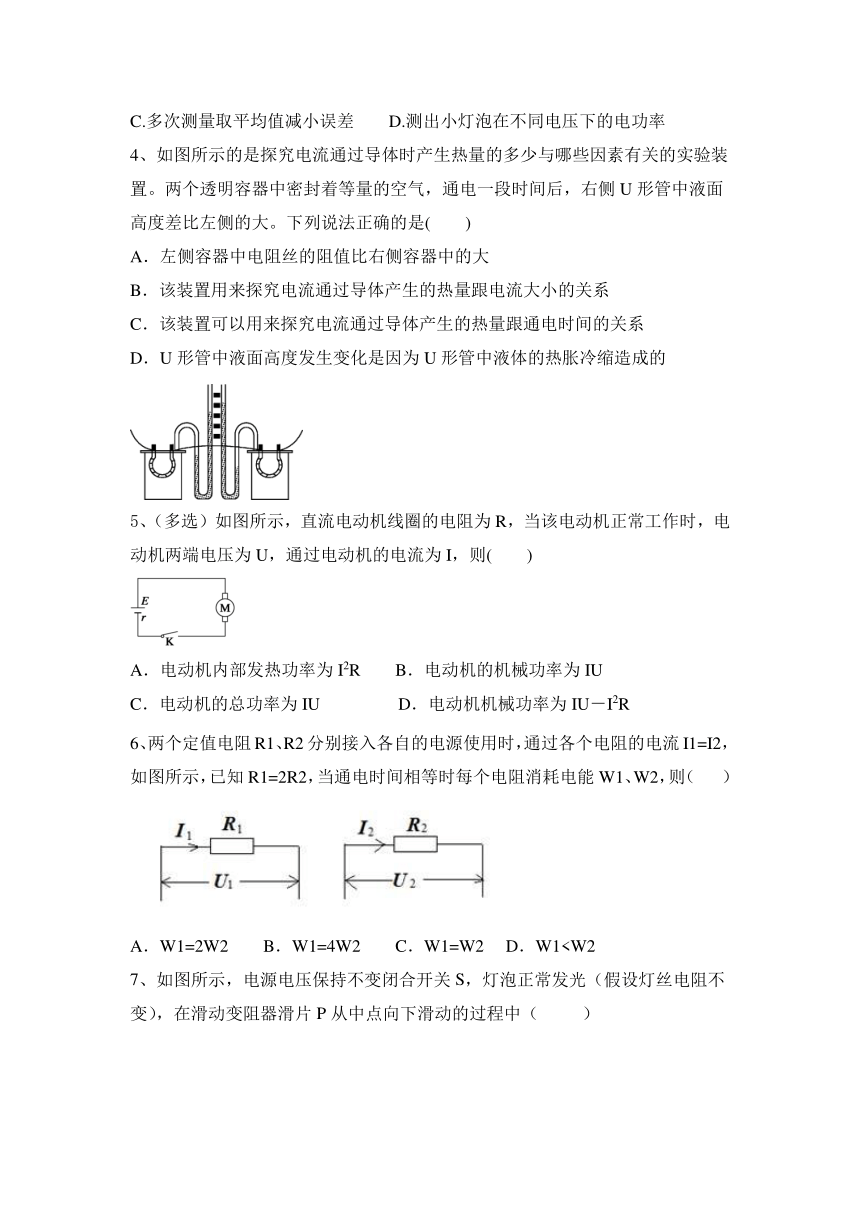

4、如图所示的是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是(　　)
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
5、（多选）如图所示，直流电动机线圈的电阻为R，当该电动机正常工作时，电动机两端电压为U，通过电动机的电流为I，则(　　)
A．电动机内部发热功率为I2R B．电动机的机械功率为IU
C．电动机的总功率为IU D．电动机机械功率为IU－I2R
6、两个定值电阻R1、R2分别接入各自的电源使用时，通过各个电阻的电流I1=I2，如图所示，已知R1=2R2，当通电时间相等时每个电阻消耗电能W1、W2，则（ ）

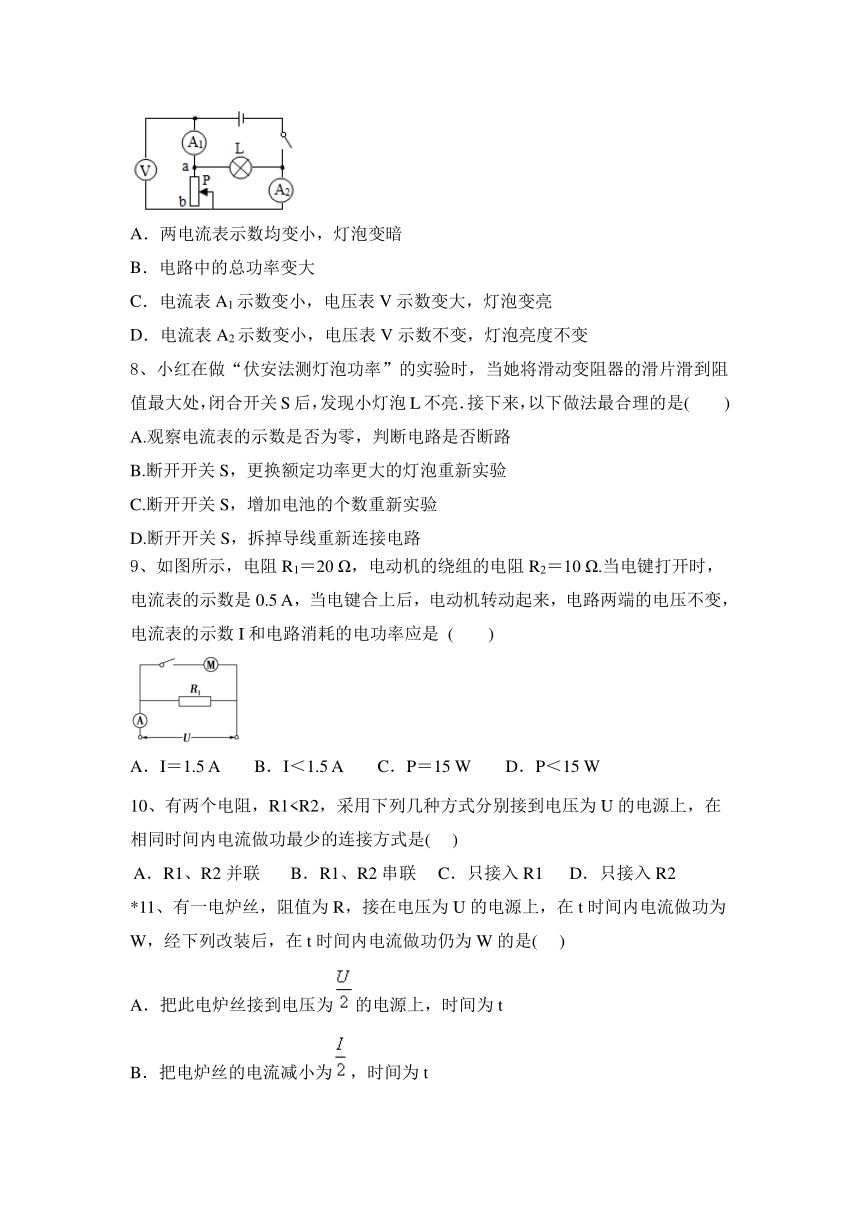

A．W1=2W2 B．W1=4W2 C．W1=W2 D．W17、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
8、小红在做“伏安法测灯泡功率”的实验时，当她将滑动变阻器的滑片滑到阻值最大处，闭合开关S后，发现小灯泡L不亮．接下来，以下做法最合理的是( )
A.观察电流表的示数是否为零，判断电路是否断路
B.断开开关S，更换额定功率更大的灯泡重新实验
C.断开开关S，增加电池的个数重新实验
D.断开开关S，拆掉导线重新连接电路
9、如图所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率应是 (　　)
A．I＝1.5 A B．I＜1.5 A C．P＝15 W D．P＜15 W
10、有两个电阻，R1 A．R1、R2并联 B．R1、R2串联 C．只接入R1 D．只接入R2
*11、有一电炉丝，阻值为R，接在电压为U的电源上，在t时间内电流做功为W，经下列改装后，在t时间内电流做功仍为W的是( )
A．把此电炉丝接到电压为的电源上，时间为t
B．把电炉丝的电流减小为，时间为t
C．把电炉丝长度去掉一半接到电压为U的电源上，时间为2t
D．把电炉丝长度去掉一半接到电压为的电源上，时间为2t

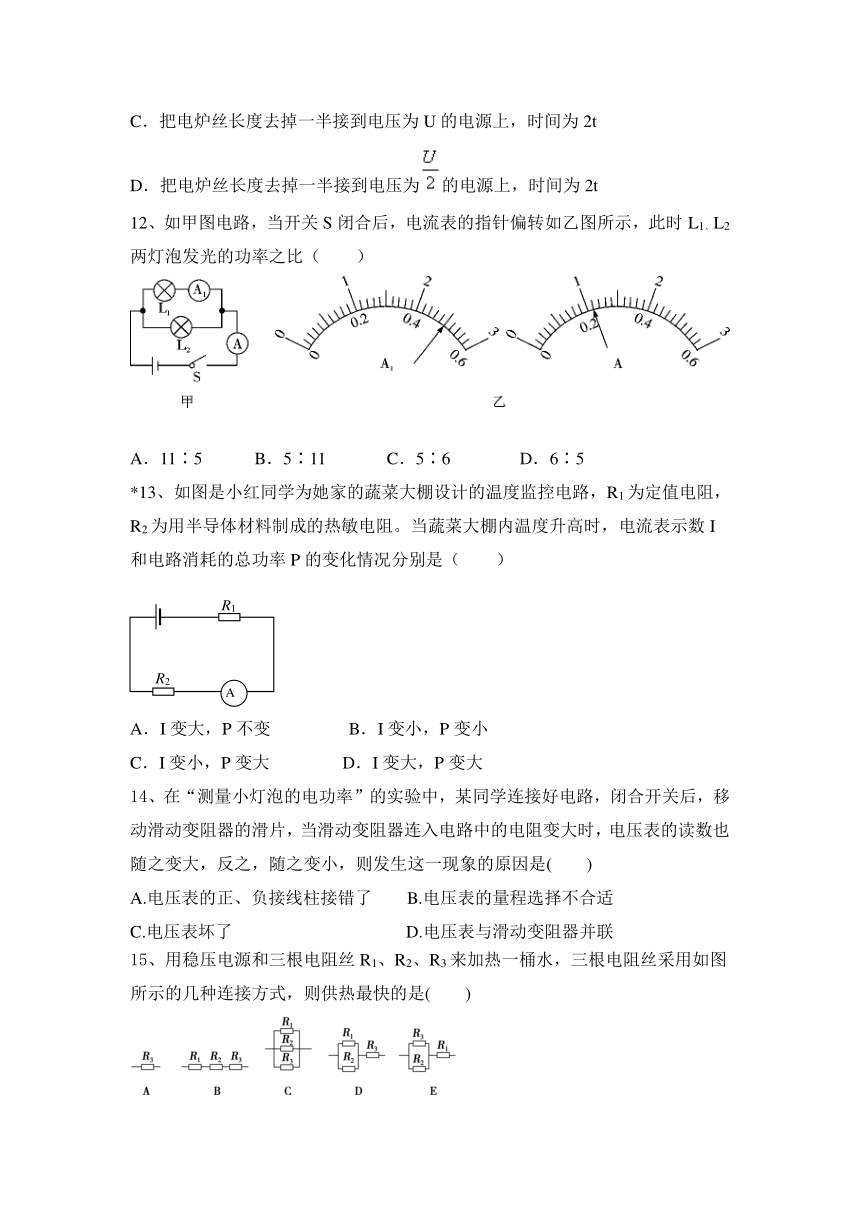

12、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（ ）
A．11∶5 B．5∶11 C．5∶6 D．6∶5
*13、如图是小红同学为她家的蔬菜大棚设计的温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻。当蔬菜大棚内温度升高时，电流表示数I和电路消耗的总功率P的变化情况分别是（ ）
A．I变大，P不变 B．I变小，P变小
C．I变小，P变大 D．I变大，P变大
14、在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是( )
A.电压表的正、负接线柱接错了 B.电压表的量程选择不合适
C.电压表坏了 D.电压表与滑动变阻器并联
15、用稳压电源和三根电阻丝R1、R2、R3来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是(　　)
二、填空题。

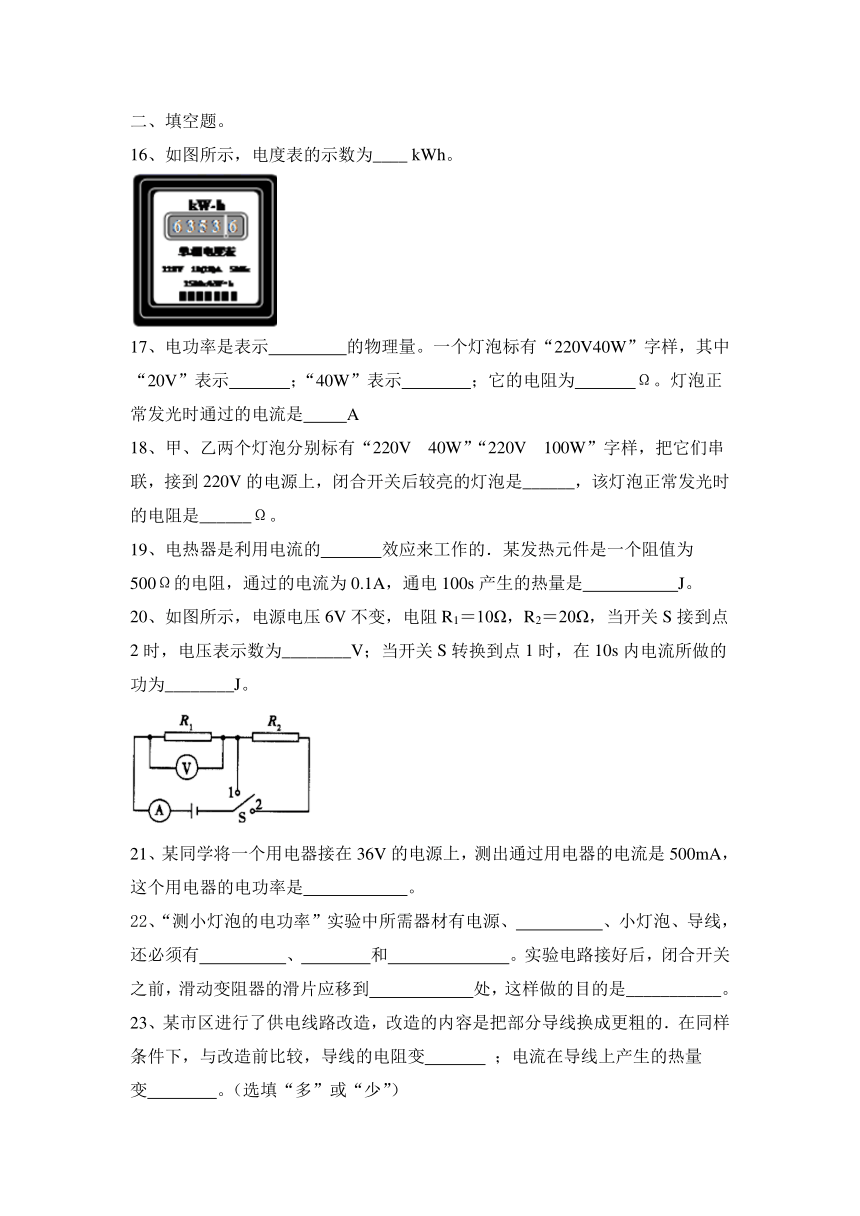

16、如图所示，电度表的示数为____ kWh。
17、电功率是表示 的物理量。一个灯泡标有“220V40W”字样，其中“20V”表示 ；“40W”表示 ；它的电阻为 Ω。灯泡正常发光时通过的电流是 A
18、甲、乙两个灯泡分别标有“220V 40W”“220V 100W”字样，把它们串联，接到220V的电源上，闭合开关后较亮的灯泡是______，该灯泡正常发光时的电阻是______Ω。
19、电热器是利用电流的 效应来工作的．某发热元件是一个阻值为
500Ω的电阻，通过的电流为0.1A，通电100s产生的热量是 J。
20、如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接到点2时，电压表示数为________V；当开关S转换到点1时，在10s内电流所做的功为________J。
21、某同学将一个用电器接在36V的电源上，测出通过用电器的电流是500mA，这个用电器的电功率是 。
22、“测小灯泡的电功率”实验中所需器材有电源、　　　　　、小灯泡、导线，还必须有　　　　　、　　　　和　　　　　　　。实验电路接好后，闭合开关之前，滑动变阻器的滑片应移到　　　　　　处，这样做的目的是___________。
23、某市区进行了供电线路改造，改造的内容是把部分导线换成更粗的．在同样条件下，与改造前比较，导线的电阻变 ；电流在导线上产生的热量变 。（选填“多”或“少”）
三、实验题。
24、探究“通电导体产生的热量Q与电阻R的关系”，他们选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有质量和初温相同的水和煤油，相同的温度计A和B、阻值分别为、的电阻丝()还有满足实验要求的电源、滑动变阻器、电流表、开关和导线，他们设计了如图所示的实验电路，进行如下实验：闭合开关，通电一段时间后，记下温度计A的示数为，温度计B的示数为，发现，请根据以上叙述回答下列问题：
（1）实验中是通过观察________ 来反映电流产生热量的多少。
（2）请指出实验过程中存在的问题：_________ 。
（3）实验改进后可得出结论：_______ 。
25、要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干。
小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A，则滑动变阻器的最大阻值为 Ω。
移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的额定功率为 W。
小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是 。
四、计算题。
26、如图所示电路中，R1＝18 Ω，R2＝12 Ω.当开关S1闭合，S2、S3断开时，电流表的示数为0.6 A；当开关S1、S2、S3都闭合时，电流表示数为2 A，且灯泡正常发光，设电源电压不变。求：
(1)电源电压；
(2)灯泡正常发光60 s时，通过灯泡的电流做的功。
27、表中是一辆电动自行车说明书上的一些技术参数，根据表中提供的信息，探究以下问题：
规格 后轮驱动直流电机
车型 26″电动自行车 额定输出功率 120 W
整车质量 30 kg 额定电压 40 V
最大载重 120 kg 额定电流 3.5 A
(1)在额定电压下工作时，该电机的内阻是多少？其效率为多大？
(2)假设行驶过程中所受阻力是车和人总重的0.02倍，在最大载重量的情况下，人骑车行驶的最大速度为多大？(g取10 m/s2)
2022—2023学年物理人教版九年级全一册第18章 电功率 课后自检题
人教第18章 电功率
一、选择题。
1、小明家中的电能表如图3所示，下列说法中不正确的是（ ）

A．每消耗1kW·h电能，电能表的转盘转了2500转
B．电能表的额定电压为220V，允许通过的最大电流为10A
C．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作
D．电能表读数的单位是kW·h
【答案】C
2、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
【答案】C
3、在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是(　　)
A.保护电路 B.调节小灯泡两端的电压
C.多次测量取平均值减小误差 D.测出小灯泡在不同电压下的电功率
【答案】C
4、如图所示的是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是(　　)
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
【答案】C
5、（多选）如图所示，直流电动机线圈的电阻为R，当该电动机正常工作时，电动机两端电压为U，通过电动机的电流为I，则(　　)
A．电动机内部发热功率为I2R B．电动机的机械功率为IU
C．电动机的总功率为IU D．电动机机械功率为IU－I2R
【答案】ACD
6、两个定值电阻R1、R2分别接入各自的电源使用时，通过各个电阻的电流I1=I2，如图所示，已知R1=2R2，当通电时间相等时每个电阻消耗电能W1、W2，则（ ）

A．W1=2W2 B．W1=4W2 C．W1=W2 D．W1【答案】 A
7、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
【答案】D
8、小红在做“伏安法测灯泡功率”的实验时，当她将滑动变阻器的滑片滑到阻值最大处，闭合开关S后，发现小灯泡L不亮．接下来，以下做法最合理的是( )
A.观察电流表的示数是否为零，判断电路是否断路
B.断开开关S，更换额定功率更大的灯泡重新实验
C.断开开关S，增加电池的个数重新实验
D.断开开关S，拆掉导线重新连接电路
【答案】A
9、如图所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率应是 (　　)
A．I＝1.5 A B．I＜1.5 A C．P＝15 W D．P＜15 W
【答案】BD
10、有两个电阻，R1 A．R1、R2并联 B．R1、R2串联 C．只接入R1 D．只接入R2
【答案】A
*11、有一电炉丝，阻值为R，接在电压为U的电源上，在t时间内电流做功为W，经下列改装后，在t时间内电流做功仍为W的是( )
A．把此电炉丝接到电压为的电源上，时间为t
B．把电炉丝的电流减小为，时间为t
C．把电炉丝长度去掉一半接到电压为U的电源上，时间为2t
D．把电炉丝长度去掉一半接到电压为的电源上，时间为2t
【答案】D
12、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（ ）
A．11∶5 B．5∶11 C．5∶6 D．6∶5
【答案】C
*13、如图是小红同学为她家的蔬菜大棚设计的温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻。当蔬菜大棚内温度升高时，电流表示数I和电路消耗的总功率P的变化情况分别是（ ）
A．I变大，P不变 B．I变小，P变小
C．I变小，P变大 D．I变大，P变大
【答案】D
14、在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随之变大，反之，随之变小，则发生这一现象的原因是( )
A.电压表的正、负接线柱接错了 B.电压表的量程选择不合适
C.电压表坏了 D.电压表与滑动变阻器并联
【答案】D
15、用稳压电源和三根电阻丝R1、R2、R3来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是(　　)
【答案】C
二、填空题。
16、如图所示，电度表的示数为____ kWh。
【答案】6353.6
17、电功率是表示 的物理量。一个灯泡标有“220V40W”字样，其中“20V”表示 ；“40W”表示 ；它的电阻为 Ω。灯泡正常发光时通过的电流是 A
【答案】电流做功快慢 额定电压为220V 额定功率为40W 1210 0.18
18、甲、乙两个灯泡分别标有“220V 40W”“220V 100W”字样，把它们串联，接到220V的电源上，闭合开关后较亮的灯泡是______，该灯泡正常发光时的电阻是______Ω。
【答案】甲 1210
19、电热器是利用电流的 效应来工作的．某发热元件是一个阻值为
500Ω的电阻，通过的电流为0.1A，通电100s产生的热量是 J。
【答案】热；500;
20、如图所示，电源电压6V不变，电阻R1＝10Ω，R2＝20Ω，当开关S接到点2时，电压表示数为________V；当开关S转换到点1时，在10s内电流所做的功为________J。
【答案】2 36
21、某同学将一个用电器接在36V的电源上，测出通过用电器的电流是500mA，这个用电器的电功率是 。
【答案】18W
22、“测小灯泡的电功率”实验中所需器材有电源、　　　　　、小灯泡、导线，还必须有　　　　　、　　　　和　　　　　　　。实验电路接好后，闭合开关之前，滑动变阻器的滑片应移到　　　　　　处，这样做的目的是___________。
【答案】开关　电压表　电流表　滑动变阻器 阻值最大　保护电路
23、某市区进行了供电线路改造，改造的内容是把部分导线换成更粗的．在同样条件下，与改造前比较，导线的电阻变 ；电流在导线上产生的热量变 。（选填“多”或“少”）
【答案】小；少;
三、实验题。
24、探究“通电导体产生的热量Q与电阻R的关系”，他们选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有质量和初温相同的水和煤油，相同的温度计A和B、阻值分别为、的电阻丝()还有满足实验要求的电源、滑动变阻器、电流表、开关和导线，他们设计了如图所示的实验电路，进行如下实验：闭合开关，通电一段时间后，记下温度计A的示数为，温度计B的示数为，发现，请根据以上叙述回答下列问题：
（1）实验中是通过观察________ 来反映电流产生热量的多少。
（2）请指出实验过程中存在的问题：_________ 。
（3）实验改进后可得出结论：_______ 。
【答案】（1）温度计示数的变化
（2）没有控制烧瓶中的液体的种类是相同的
（3）电流通过电阻产生的热量跟电阻阻值大小有关，相同电流和时间下电阻越大，产生热量越多。
25、要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组、电压表、电流表、滑动变阻器、开关、导线若干。
小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A，则滑动变阻器的最大阻值为 Ω。
移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为 A，小灯泡的额定功率为 W。
小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是 。
【答案】如图所示：
10 0.26 0.65 小灯泡烧坏
四、计算题。
26、如图所示电路中，R1＝18 Ω，R2＝12 Ω.当开关S1闭合，S2、S3断开时，电流表的示数为0.6 A；当开关S1、S2、S3都闭合时，电流表示数为2 A，且灯泡正常发光，设电源电压不变。求：
(1)电源电压；
(2)灯泡正常发光60 s时，通过灯泡的电流做的功。
【答案】（1） 18 V　 （2）540 J
27、表中是一辆电动自行车说明书上的一些技术参数，根据表中提供的信息，探究以下问题：
规格 后轮驱动直流电机
车型 26″电动自行车 额定输出功率 120 W
整车质量 30 kg 额定电压 40 V
最大载重 120 kg 额定电流 3.5 A
(1)在额定电压下工作时，该电机的内阻是多少？其效率为多大？
(2)假设行驶过程中所受阻力是车和人总重的0.02倍，在最大载重量的情况下，人骑车行驶的最大速度为多大？(g取10 m/s2)
【答案】(1)1.63 Ω　85.7%　(2)4 m/s
【解析】(1)由题目提供的表可知，电机的输出功率为P出＝120 W，额定电压为U0＝40 V，额定电流为I0＝3.5 A
电机正常工作时输入功率为
P入＝U0I0＝40×3.5 W＝140 W
所以电机的效率为
η＝×100%＝×100%≈85.7%
设电机的内阻为r，则由欧姆定律知P入－P出＝Ir
解得r＝1.63 Ω
(2)设车的质量为m，由题意知，行驶时所受阻力为F阻＝k(M＋m)g
当达到最大速度vmax时，应用P出＝F阻vmax
解得vmax＝4 m/s。
